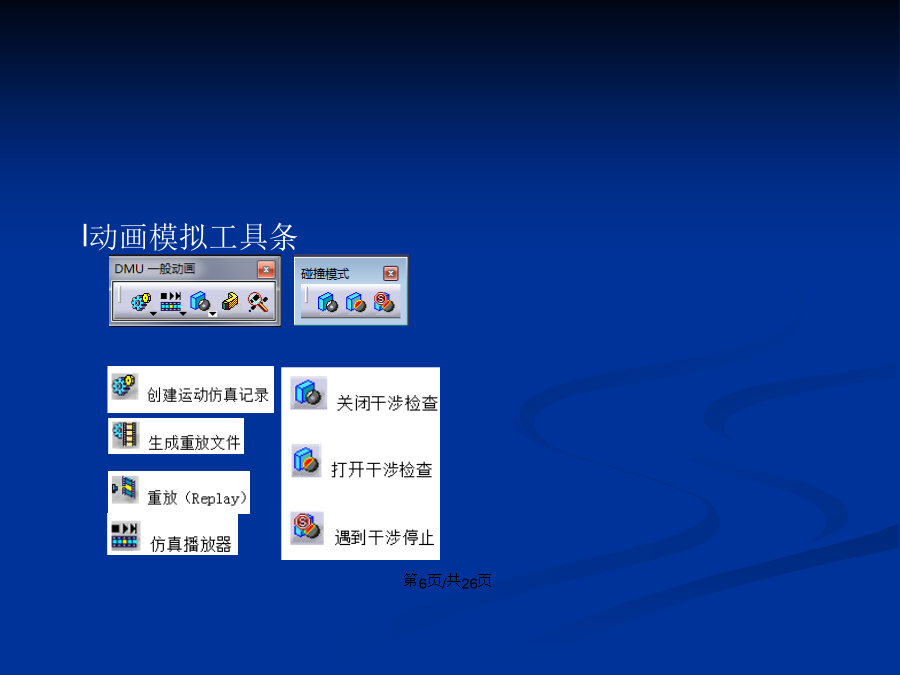

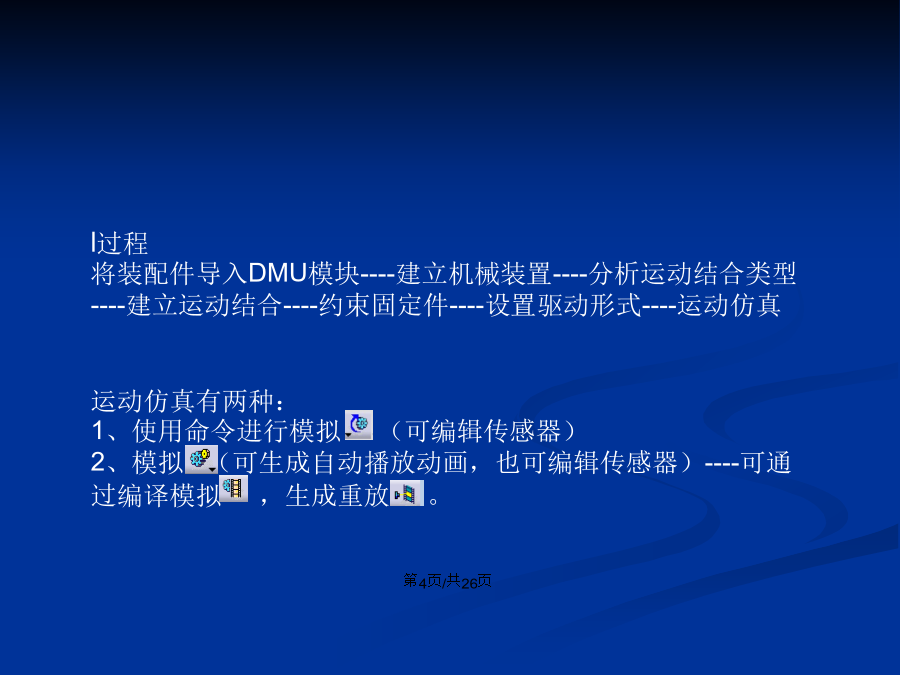

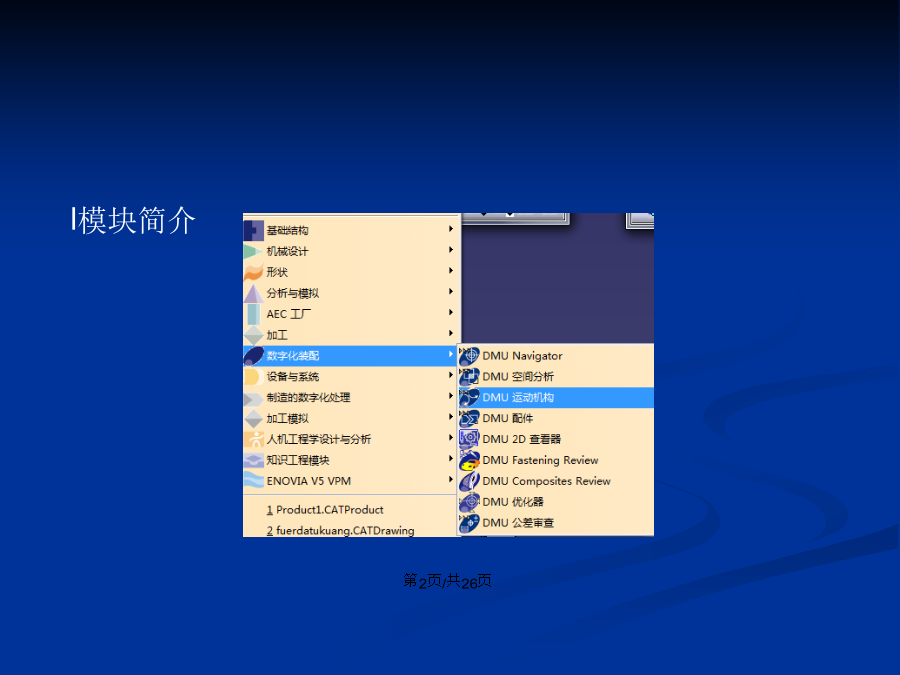

会计学一、功能介绍模块简介功能键一览表过程将装配件导入DMU模块----建立机械装置----分析运动结合类型----建立运动结合----约束固定件----设置驱动形式----运动仿真运动仿真有两种：1、使用命令进行模拟（可编辑传感器）2、模拟（可生成自动播放动画，也可编辑传感器）----可通过编译模拟，生成重放。运动机构动画模拟工具条DMU运动副工具条二、案例分析案例：左出风口波轮运动模拟1.仿真之前的准备将要仿真的模型所需的部件在装配模式下按照技术要求进行装配。装配时请注意，在能满足合理装配的前提下，尽量少用约束，以免造成约束之间互相干涉，影响下一步运动仿真。2.打开模块通过“开始（S）”——“数字化装配”——“DMU运动机构”（2）旋转结合—创建机械装置（3）约束图中直线1、直线2、平面1、平面2，依次选取壳体轴线、波轮轴线、壳体平面、波轮平面，并单击“偏移”与“驱动角度”按钮。单击确定（4）其他约束命令在运动机构里面，点击其图标右下方的箭头，点击后，选择图标然后点击“风门连杆”跟“风门”4.固定零件单机中的按钮，弹出右图所示窗口，然后直接左键单击壳体part，这时系统会出现“可以模拟机械装置”提示，点击确定5、设置驱动形式点击中的（使用命令进行模拟）按钮，弹出右图所示窗口，电机“模拟下的立刻”按钮，便可拖动上面的游标随意旋转，也可使用“按需要”命令，修改一下右上角数字框中的数据，就可点击下方的箭头标示，是构件自行转动。7、动画模拟点击中的（模拟）按钮，弹出下图所示窗口，电机“机械装置.1”确定，弹出右图所示2个窗口；右上图中将点拖动到-65，插入到右下图中编辑模拟中。调整播放速度，点击上面的黑色开始键。8、过程分析在仿真运动过程中，点击中的按钮，下拉碰撞模式列表；便可选择干涉来检查运动机构。干涉显示三、作业/THANKYOU
