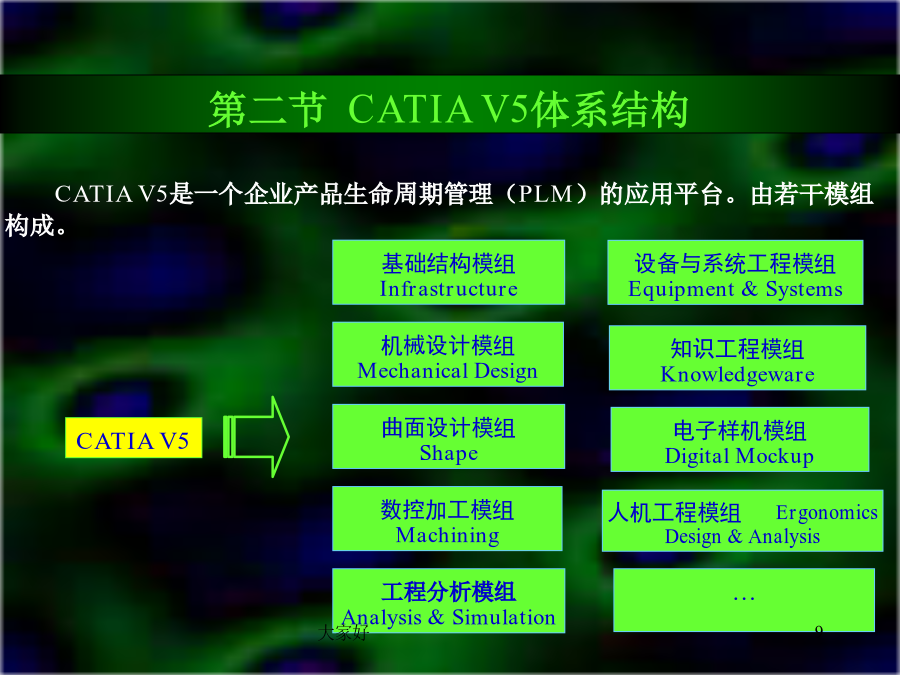

CATIA教程第一章目录一、概况CATIA是法国达索公司（DassaultSystems）的产品。达索公司自1981年成立，现已成为当今全球最大的CAD/CAM/CAE/PLM软件开发商。CATIA用户遍及全球的汽车、航空航天、造船、机械制造、家用电器等各个领域，是全球使用最广泛的3D应用软件之一。在中国，哈尔滨、沈阳、西安、成都、景德镇、上海、贵阳等航空飞机厂无一例外的都选用CATIA做为其核心设计软件。包括一汽集团、沈阳金杯、上海大众、北京吉普、武汉神龙在内的许多汽车公司都选用CATIA开发他们的新车型，以提高他们的市场竞争力。今天，达索系统能够预料未来的工业流程，其解决方案以3D视图呈现产品的全部生命周期，从设计阶段直至维护阶段，其中包括产品的制造和再利用等。二、特点CATIAV5具有广泛公认的性能优势，它把创造性的新技术带到了每一位工程师的手中。这些技术超越了纯粹的参数化系统和那些过时的混合建模系统。同时，CATIAV5不仅仅是一个三维设计软件，它还是一个企业级的应用平台，其功能涵盖了产品的整个生命周期。CATIA系统的主要特点如下：三、功能CATIAV5不仅具有一般CAD/CAM软件的基本功能，它更是一个企业PLM应用平台。CATIA系统的主要功能如下：四、用户界面CATIAV5有一个非常友好的用户界面，与Windows风格一致，由以下元素组成：第一章CATIAV5的三维世界CATIAV5是一个企业产品生命周期管理（PLM）的应用平台。由若干模组构成。第一章CATIAV5的三维世界第一章CATIAV5的三维世界曲面造型模组Shape第一章CATIAV5的三维世界第一章CATIAV5的三维世界第一章CATIAV5的三维世界第一章CATIAV5的三维世界一、鼠标操作在CATIAV5使用过程中，最好使用真正的三健鼠标，掌握好鼠标的操作，可以提高工作效率。1.选择单击工作空间中的设计元素或设计树中的特征，该元素（特征）被选中，选中的元素以橙黄色高亮显示。2.移动在工作空间任何位置，按下鼠标中键拖动鼠标可移动工作空间中的设计元素。不管设计元素处在什么位置，在元素上单击鼠标中键，元素都将自动移动到工作空间中间位置。3.旋转在工作空间任何位置，按下鼠标中键不放，再按下鼠标左键或右键不放，拖动鼠标可对工作空间中的设计元素旋转。4.缩放在工作空间任何位置，按下鼠标中键不放，再单击鼠标左键或右键，上下拖动鼠标可对工作空间中的设计元素进行缩放。二、罗盘操作在CATIAV5工作空间右上角有一个罗盘，代表元素的三维坐标系。利用罗盘可对元素进行各种移动与旋转操作。第一章CATIAV5的三维世界第一章CATIAV5的三维世界第一章CATIAV5的三维世界第一章CATIAV5的三维世界第一章CATIAV5的三维世界第一章CATIAV5的三维世界第一章CATIAV5的三维世界第一章CATIAV5的三维世界第四节CATIA工作环境设置第二章目录第一节草图绘制器第二章草图绘制第二章草图绘制第二章草图绘制第二章草图绘制第二章草图绘制第二章草图绘制第二节草图的绘制绘制连续轮廓步骤续：绘制连续轮廓步骤续：绘制连续轮廓步骤续：绘制连续轮廓步骤续：草图绘制技巧：同时选中圆弧和直线编辑草图的约束续：编辑草图的约束续：第二章草图绘制2.【对齐的矩形】工具【对齐的矩形】工具用于绘制任意方向的矩形。在草图工作区任意单击两点绘制出矩形的一条边，再移动鼠标确定矩形另一边的边长，单击即可绘出所需的矩形，如图所示。4.【延长孔】工具【延长孔】工具用于绘制扁孔。在草图工作区任意单击两点确定扁孔的两个圆心，再移动鼠标确定圆弧半径，单击即可绘出所需的扁孔，如图所示。第二章草图绘制第二章草图绘制1.【圆圈】工具【圆圈】工具用于绘制圆。在草图工作区任意单击两点即可绘制圆形，第一点确定圆心，第二点确定半径，如图所示。第二章草图绘制第二章草图绘制第二章草图绘制1.【样条】工具【样条】工具用于样条曲线。在草图工作区任意单击样条曲线的各个节点即可绘制出样条曲线，在绘制到终点时要双击结束曲线绘制，如图所示。2.【连接】工具【连接】工具用于任意曲线间的平滑连接。单击工具按钮，分别选择要连接的两条曲线，即可生成曲线间的平滑连接（相切的连接），当连接曲线曲率方向不合适时，可双击连接曲线，并单击曲线上的相关箭头，更改其曲率方向，如图所示。第二章草图绘制第二章草图绘制3.【双曲线】工具【双曲线】工具用于绘制双曲线。首先在草图工作区任意单击一点A确定双曲线的焦点，再单击一点B确定双曲线的定位点（即双曲线两条渐近线的交点），再单击一点C确定双曲线的顶点，然后根据提示选择双曲线的起点D和终点E，即可绘出所需的双曲线，如图所示。4.【二次曲线】工具【二次曲线】工具用于绘制
