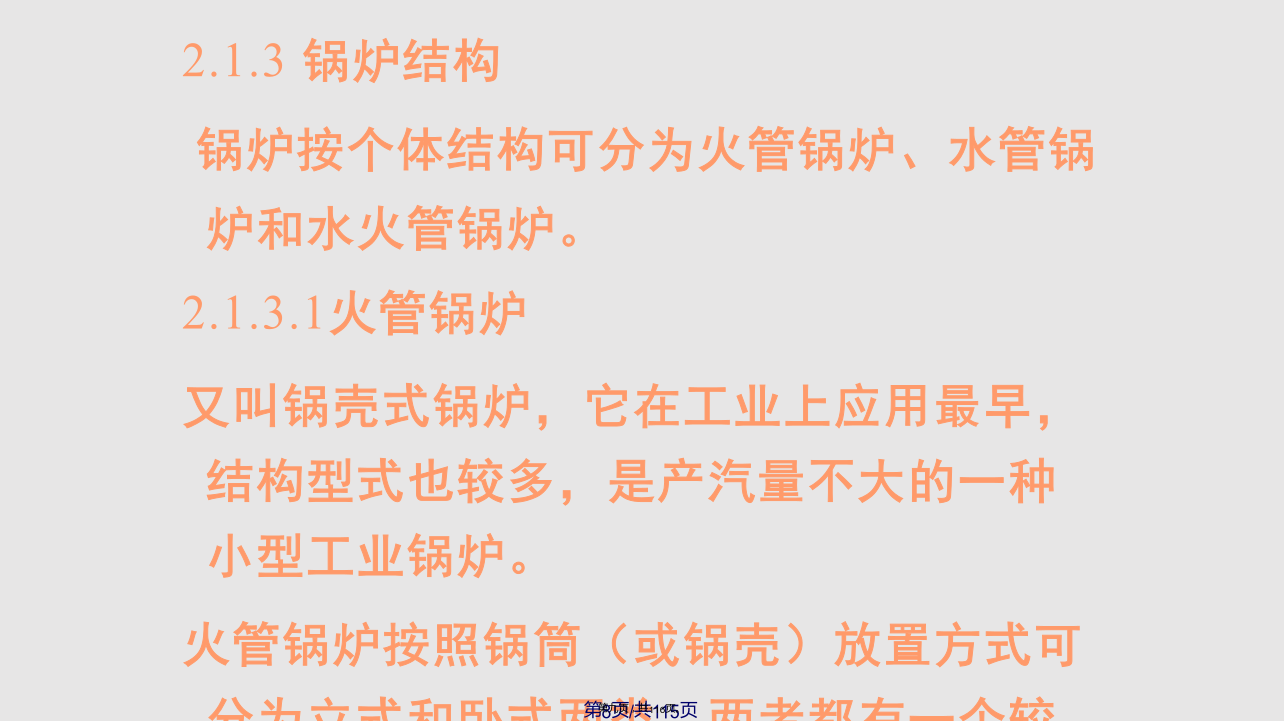

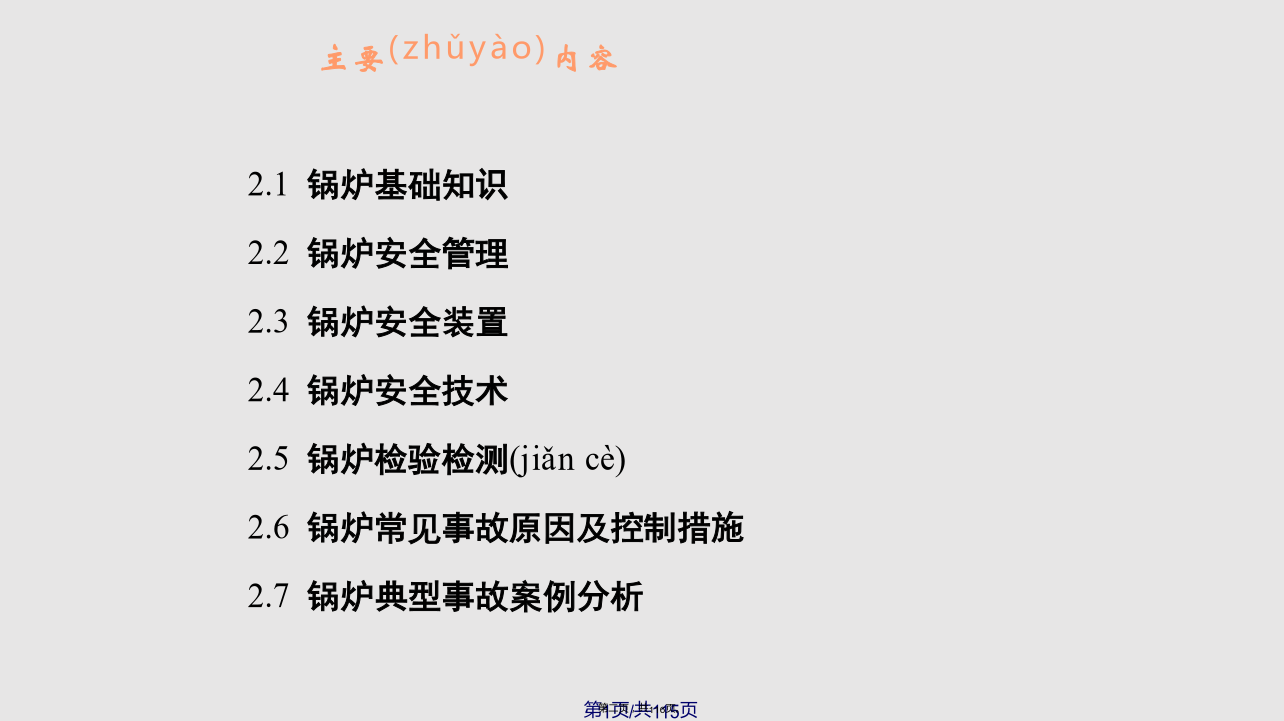

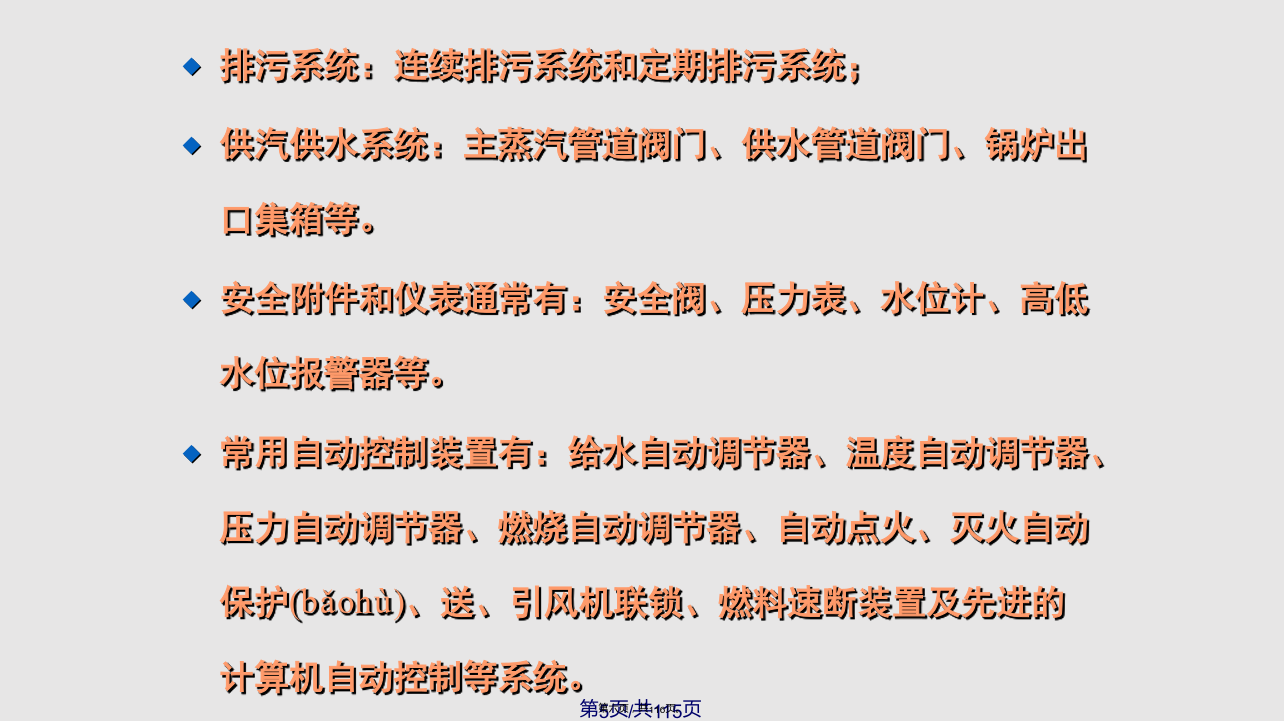

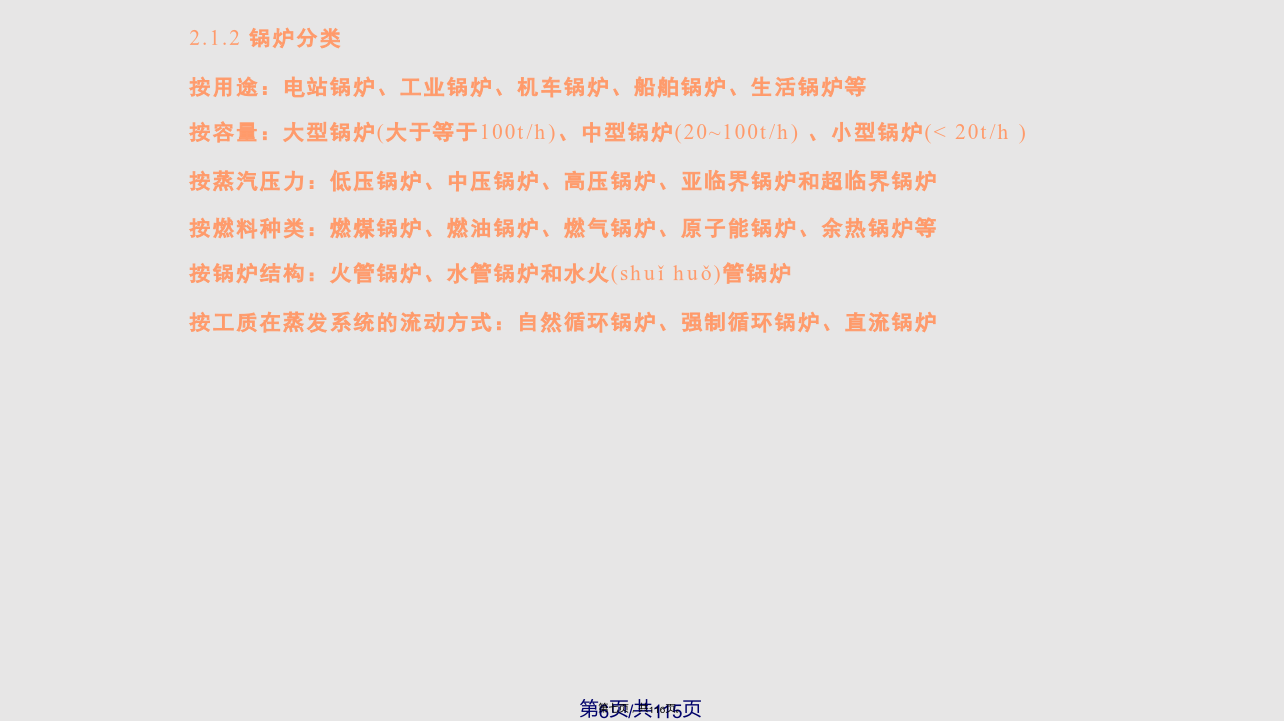

锅炉主要内容2.1锅炉基础知识2.1.1锅炉概述锅炉是将燃料的化学能、电能或其他能量转化为热能，又将热能传递给水、汽、导热油等工质，从而产生蒸汽、热水或通过导热工质输出热量的设备。“锅”是锅炉中盛水和蒸汽的承压部分，它的作用是吸收主要结构包括：锅筒、对流管、水冷壁、下降管、集箱、过热器、省煤器、减温器、再热器等。“炉”中燃料燃烧放出来的热量，使水加热到一定的温度和压力，或者转变成蒸汽。“炉”是指锅炉中燃料燃烧的部分，其作用是尽量地把燃料的热能全部释放出来主要部件：炉膛、炉墙、燃烧设备、锅炉构架安全附件与附属设备系统燃料供给系统：煤场、碎煤机、上煤机、煤斗、油罐、油泵、油加热器、过滤器等；燃烧系统：各种配风器、燃烧器、炉排等；烟风系统：空气预热器、烟风道、送、引风机等；除灰除尘系统：各种除灰机、各种除尘器；除灰除烟系统：各种除灰机、除尘器给水系统：给水泵、给水管道和各种阀门、省煤器等；排污系统：连续排污系统和定期排污系统；供汽供水系统：主蒸汽管道阀门、供水管道阀门、锅炉出口集箱等。安全附件和仪表通常有：安全阀、压力表、水位计、高低水位报警器等。常用自动控制装置有：给水自动调节器、温度自动调节器、压力自动调节器、燃烧自动调节器、自动点火、灭火自动保护、送、引风机联锁、燃料速断装置及先进的计算机自动控制等系统。2.1.2锅炉分类按用途：电站锅炉、工业锅炉、机车锅炉、船舶锅炉、生活锅炉等按容量：大型锅炉(大于等于100t/h)、中型锅炉(20~100t/h)、小型锅炉(<20t/h)按蒸汽压力：低压锅炉、中压锅炉、高压锅炉、亚临界锅炉和超临界锅炉按燃料种类：燃煤锅炉、燃油锅炉、燃气锅炉、原子能锅炉、余热锅炉等按锅炉结构：火管锅炉、水管锅炉和水火(shuǐhuǒ)管锅炉按工质在蒸发系统的流动方式：自然循环锅炉、强制循环锅炉、直流锅炉分类方法2.1.3锅炉结构锅炉按个体结构可分为火管锅炉、水管锅炉和水火管锅炉。2.1.3.1火管锅炉又叫锅壳式锅炉，它在工业上应用最早，结构型式也较多，是产汽量不大的一种小型工业锅炉。火管锅炉按照锅筒（或锅壳）放置方式可分为立式和卧式两类，两者都有一个较大直径的锅筒，内部设有火管或烟管受热面，高温烟气在烟、火管内流动放热，水在烟、火管外吸热。立式烟火管锅炉的容量一般都很小，多为0.2~1.5t/h，卧式烟火管锅炉的容量一般为2~4t/h。火管锅炉的特点：结构紧凑，安装简便，使用快捷和高效率，用途比较广泛。炉胆为波纹型，这样热膨胀时具有弹性(tánxìng)。运行时火焰不能太长，否则易冲刷烧损二回程烟火管管头，造成炉水泄漏。管与管外壁之间结上水垢，特别是后管板上的水垢很难清除。一些锅炉设计无防爆门。对于燃油燃气锅炉来说这是一个缺点。2.1.3.2水管锅炉水管锅炉的汽、水在管内流动，烟气在管外冲刷。水管锅炉在大多数情况下，烟气可以作横向(hénɡxiànɡ)冲刷流动，这样就大大地改善了传热情况，在相同的烟速、烟温条件下和火管锅炉相比，水管锅炉金属耗量可以大大下降，蒸发量和锅炉效率可以明显提高，加上水管锅炉受热面布置简便，清洗水垢、除尘等情况又均比火管锅炉好。2.1.3.3水火管快装锅炉水火管快装锅炉是采用水火管混合方式结构，兼有水管锅炉和火管锅炉的共同特点。这种锅炉也分为立式和卧式两种。目前比较广泛使用的是卧式水火管快装锅炉。它主要由锅筒、烟管、水冷壁管、下联箱和下降管主要部件组成。水火管快装锅炉的优缺点优点：水冷壁管采用密排管式，炉体散热较少，可选用轻型炉墙炉体结构紧凑，便于运输和安装(ānzhuāng)锅炉尾部可装省煤器，热效率较高，一般可达75％~80％缺点：锅筒角撑板结构易造成应力集中，管板受反复应力作用易损坏锅筒腹部易沉积杂质，无法排出造成过热鼓包水质要求高烟气阻力大水容量较小，负载变化时水位升降变化快∆∆2.1.6锅炉设备特点具有爆炸危险而且破坏性极大。锅炉是一种密闭的容器，处于受热、受压的条件下运行，因此，具有爆炸的危险性。具有易损坏的恶劣工作环境。由于锅炉处于较高温度和承受一定压力的条件下运行，它的工作条件要比一般机械设备恶劣。使用广泛并要求连续运行。2.2锅炉安全管理2.3锅炉安全装置2.3.1.1安全阀的形式及工作原理1）弹簧式安全阀弹簧式安全阀主要内阀座、阀芯、阀杆、弹簧和手柄等部件组成。弹簧式安全阀工作原理是利用弹簧作用于阀芯的反作用力来平衡作用在阀芯上的蒸汽压力。当蒸汽
