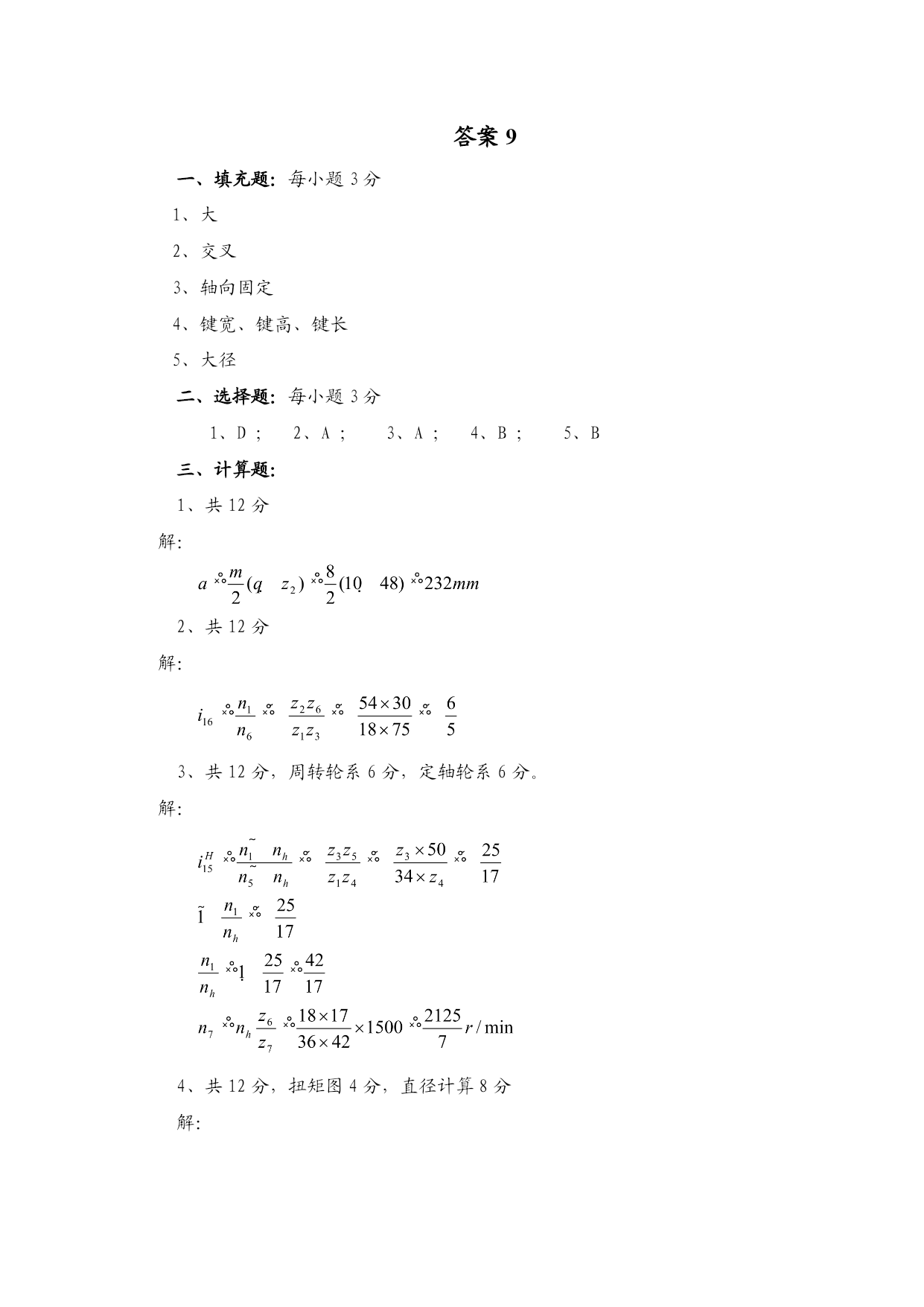

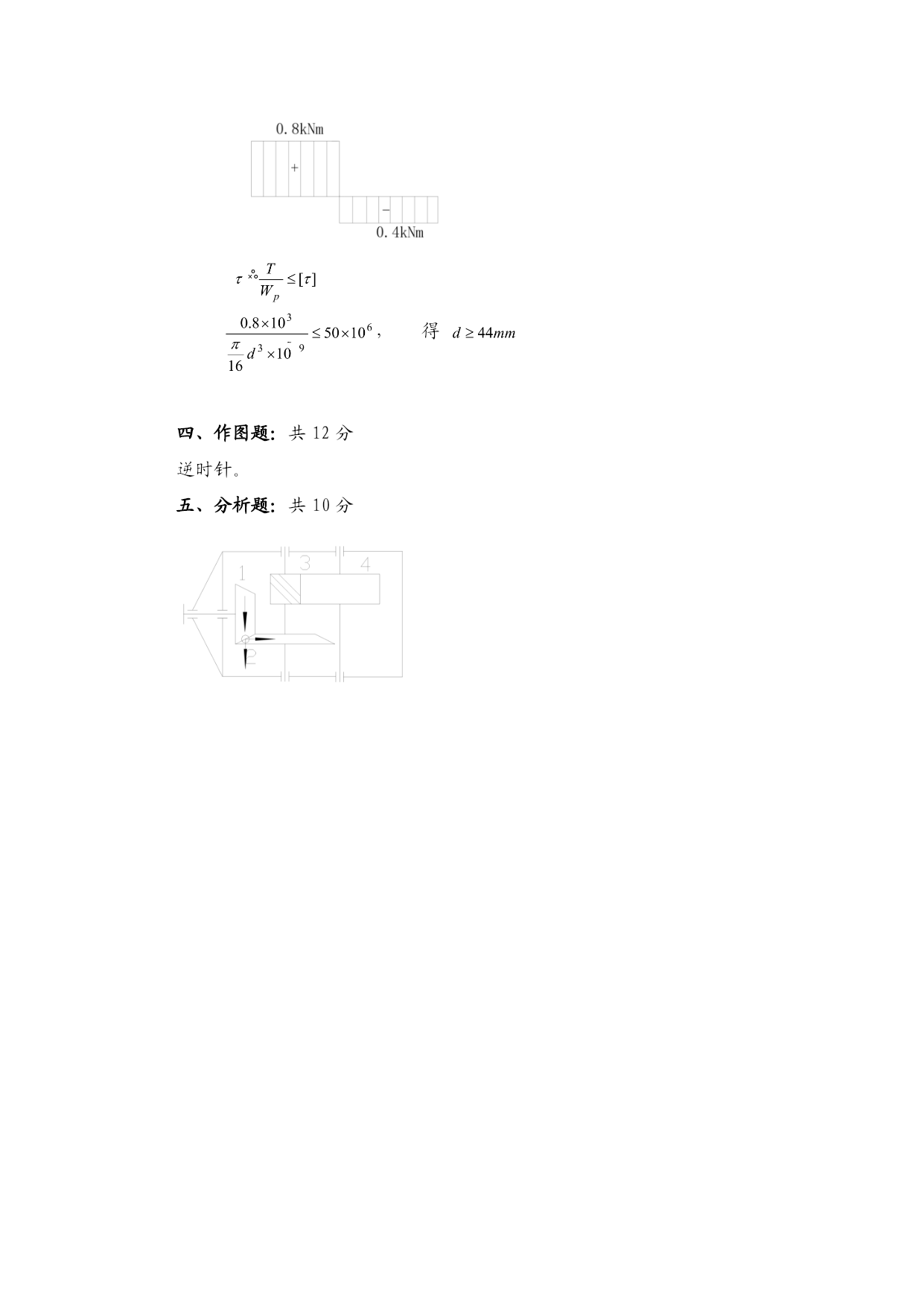

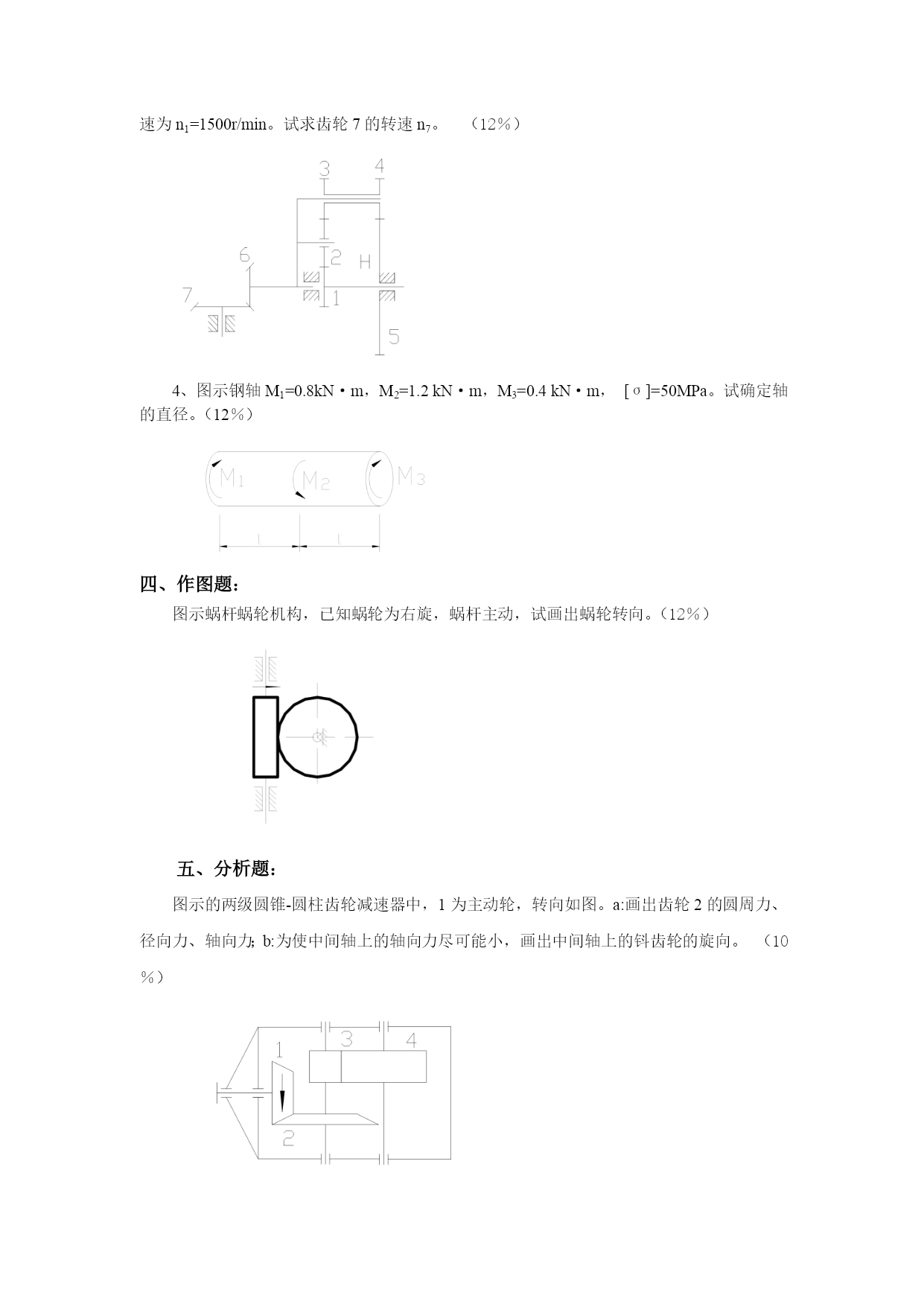

9一、填充题：（15％）1、滚动轴承透盖的孔的直径应比轴的直径。2、螺旋齿轮机构传动的两根轴的轴线是。(相交、平行、交叉)3、轴肩可以作向固定。4、平键的尺寸有，，。5、螺纹的标准直径是。二、选择题：（15％）1、通常链传动的传动比应小于。A、1B、2C、0.5D、72、300轴承内圈的内径是多少？A、10mmB、12mmC、300mmD、100mm3、是现代机器中常用的一种离合器，若通电，两轴联接，若不通电，两轴分离。A、电磁离合器B、齿轮离合器C、万向离合器D、弹性离合器4、估算轴径公式d≥中，轴径d是指。A、装轴承处的直径B、轴的最小直径C、轴上危险截面处的直径。5、为了把润滑油导入整个摩擦面，应该在轴瓦的哪一部分开设油沟？A、承载区B、非承载区C、轴颈与轴瓦的最小间隙处D、端部三、计算题：1、一阿基米德圆柱蜗杆蜗轮机构，已知Z1=1，Z2=48，m=8mm，α=200，ha*=1，c*=0.2，q=10。试计算此蜗杆蜗轮传动的中心距。（12％）2、图示轮系，Z1=18，Z2=54，Z3=75，Z4=30，Z5=30，Z6=30。求传动比i16。3、图示轮系中，已知各轮齿数为：Z1=34，Z3=Z4，Z5=50，Z6=18，Z7=36，齿轮1的转速为n1=1500r/min。试求齿轮7的转速n7。（12％）4、图示钢轴M1=0.8kN·m，M2=1.2kN·m，M3=0.4kN·m，[σ]=50MPa。试确定轴的直径。（12％）四、作图题：图示蜗杆蜗轮机构，已知蜗轮为右旋，蜗杆主动，试画出蜗轮转向。（12％）五、分析题：图示的两级圆锥-圆柱齿轮减速器中，1为主动轮，转向如图。a:画出齿轮2的圆周力、径向力、轴向力；b:为使中间轴上的轴向力尽可能小，画出中间轴上的钭齿轮的旋向。（10％）答案9一、填充题：每小题3分大交叉轴向固定键宽、键高、键长大径二、选择题：每小题3分1、D；2、A；3、A；4、B；5、B三、计算题：1、共12分解：2、共12分解：3、共12分，周转轮系6分，定轴轮系6分。解：4、共12分，扭矩图4分，直径计算8分解：，得四、作图题：共12分逆时针。五、分析题：共10分
