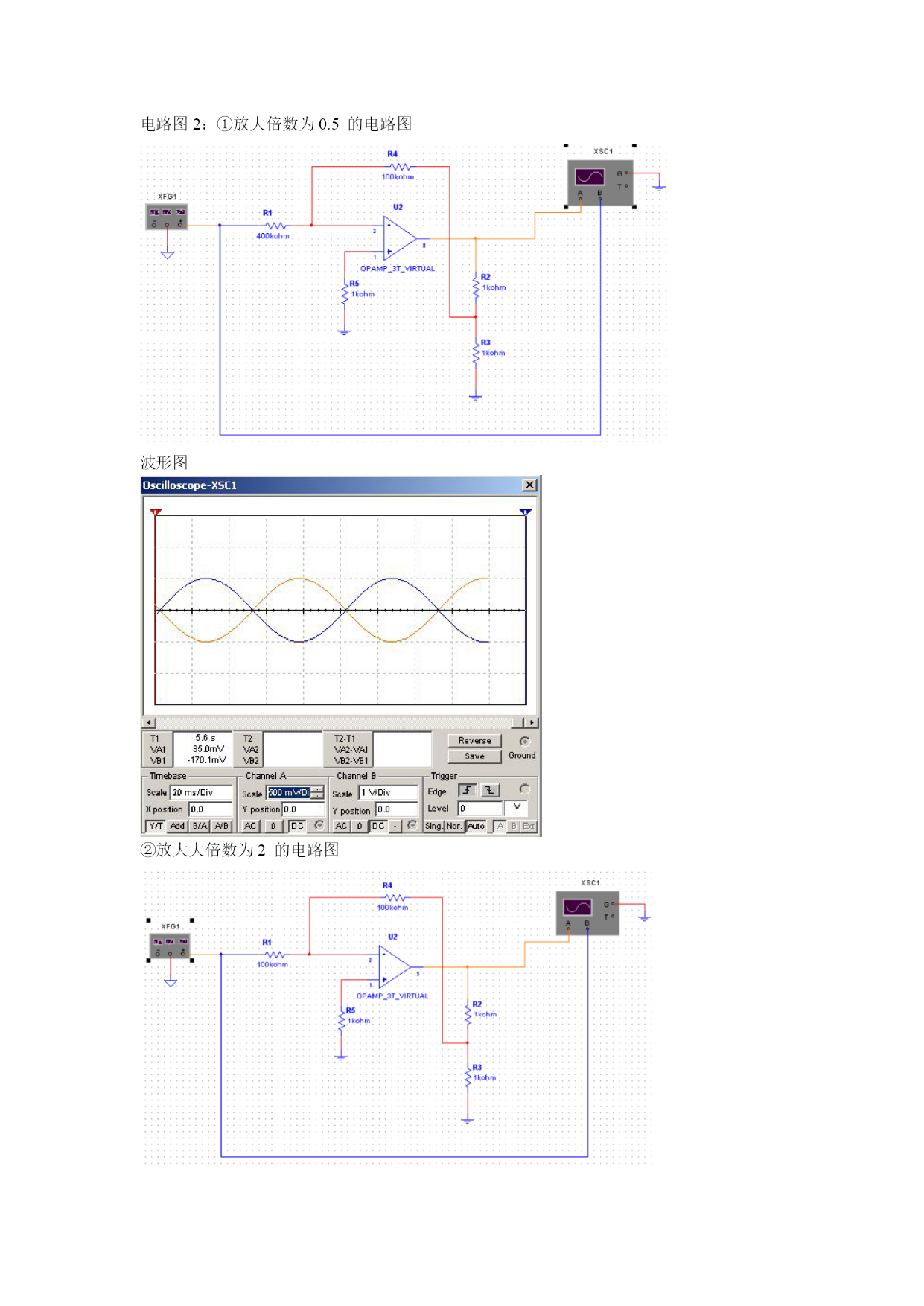

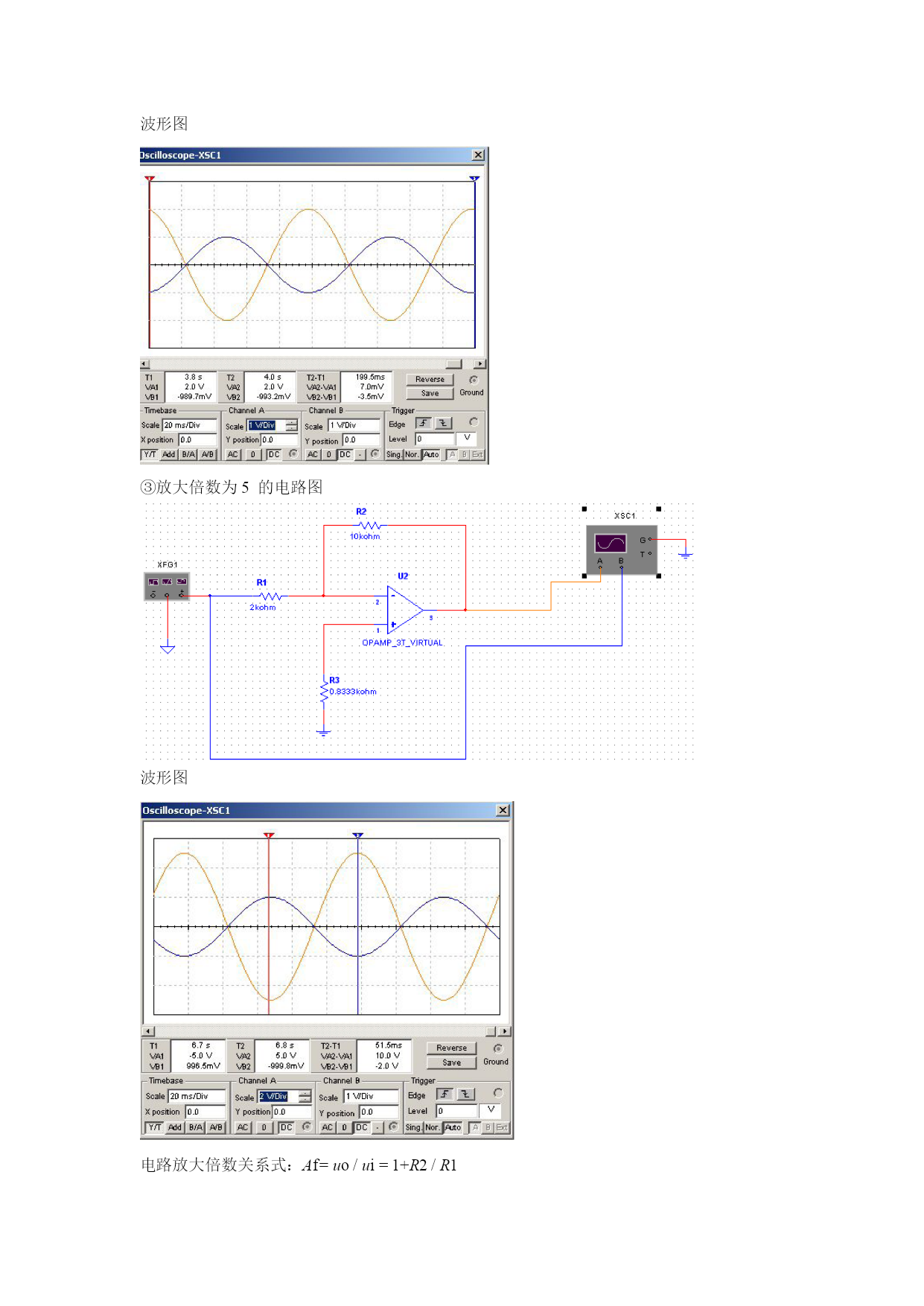

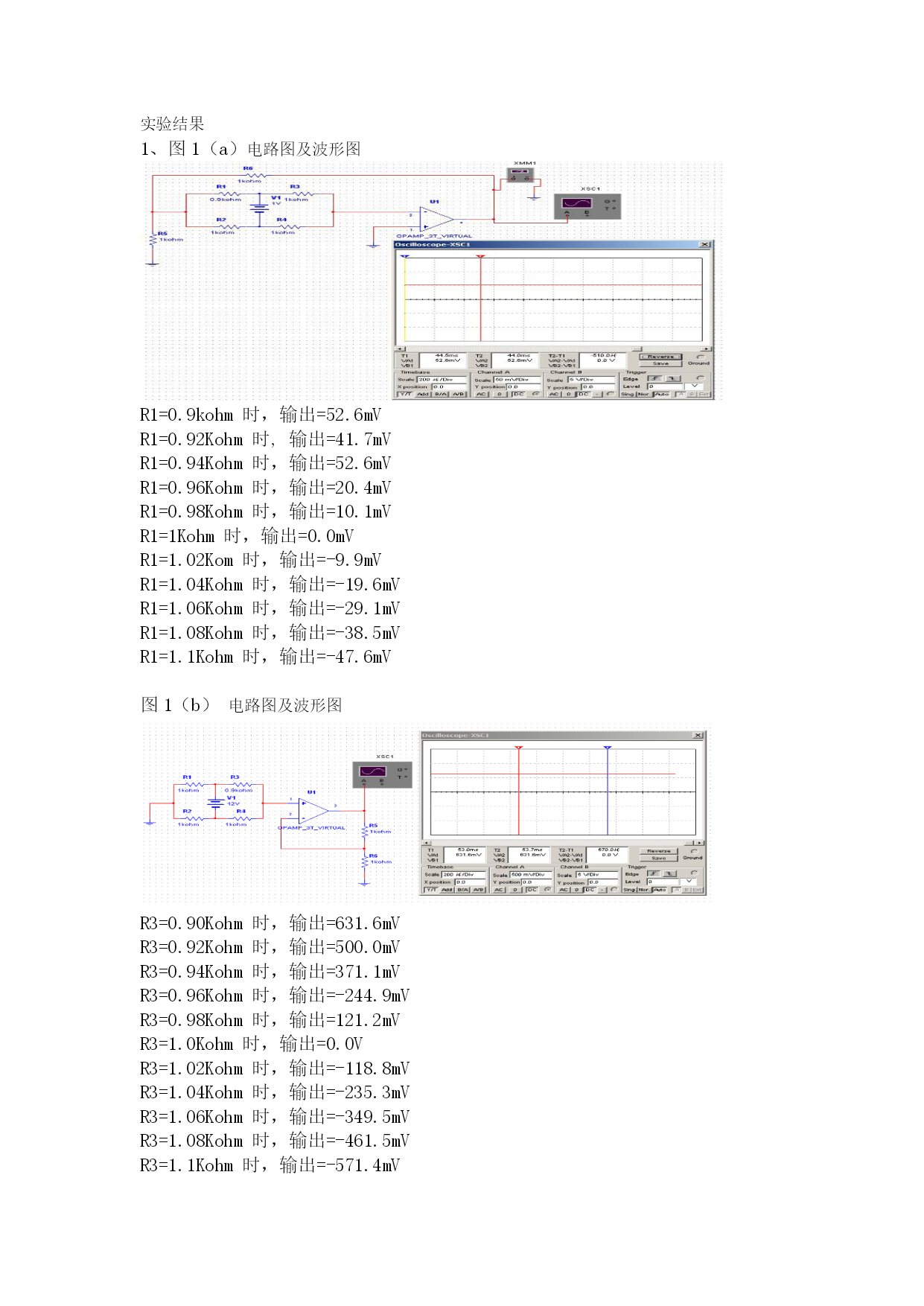

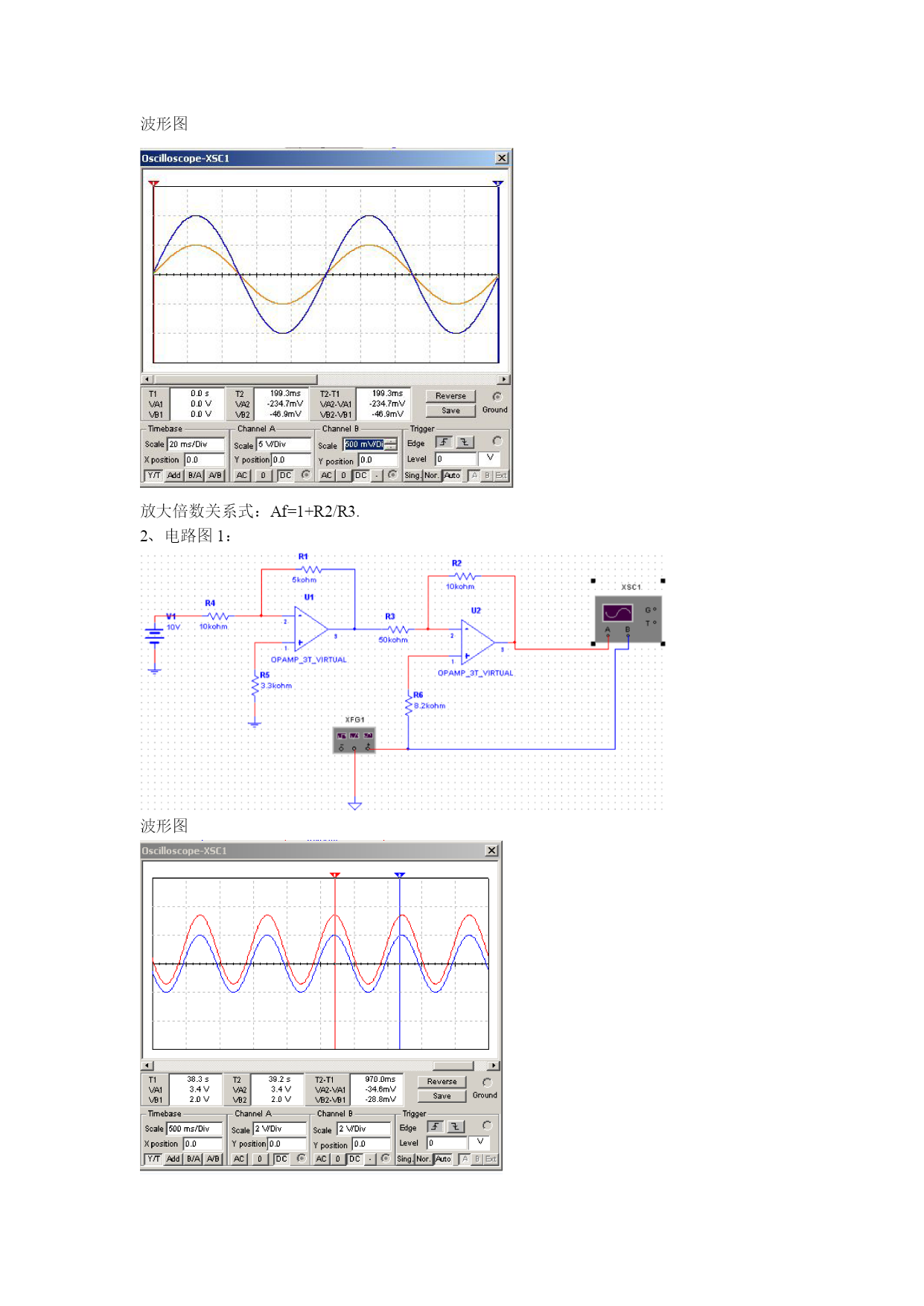

实验结果1电路图1：①放大倍数为0.5的电路图波形图：②放大倍数为2的电路图波形图③放大倍数为5的电路图波形图电路放大倍数关系式：Af=uo/ui=1+R2/R1电路图2：①放大倍数为0.5的电路图波形图②放大大倍数为2的电路图波形图：③放大倍数为5的电路图波形图：放大倍数关系式：Af=-(R4/R1)*(1+R2/R3)电路图3：①放大倍数为2的电路图波形图②放大倍数为5的电路图波形图放大倍数关系式：Af=1+R2/R3.2、电路图1：波形图电路图2：波形图3、用一个运放实现波形图：用两个运放实现：波形图实验结果图1（a）电路图及波形图R1=0.9kohm时，输出=52.6mVR1=0.92Kohm时,输出=41.7mVR1=0.94Kohm时，输出=52.6mVR1=0.96Kohm时，输出=20.4mVR1=0.98Kohm时，输出=10.1mVR1=1Kohm时，输出=0.0mVR1=1.02Kom时，输出=-9.9mVR1=1.04Kohm时，输出=-19.6mVR1=1.06Kohm时，输出=-29.1mVR1=1.08Kohm时，输出=-38.5mVR1=1.1Kohm时，输出=-47.6mV图1（b）电路图及波形图R3=0.90Kohm时，输出=631.6mVR3=0.92Kohm时，输出=500.0mVR3=0.94Kohm时，输出=371.1mVR3=0.96Kohm时，输出=-244.9mVR3=0.98Kohm时，输出=121.2mVR3=1.0Kohm时，输出=0.0VR3=1.02Kohm时，输出=-118.8mVR3=1.04Kohm时，输出=-235.3mVR3=1.06Kohm时，输出=-349.5mVR3=1.08Kohm时，输出=-461.5mVR3=1.1Kohm时，输出=-571.4mV图2电路图及波形图R4=0.9Kohm时，输出=-428.6mVR4=0.92Kohm时，输出=-338.0mVR4=0.94Kohm时，输出=-250.0mVR4=0.96Kohm时，输出=-164.4mVR4=0.98Kohm时，输出=-81.1mVR4=1Kohm时，输出=8.0nVR4=1.02Kohm时，输出=78.9mVR4=1.04Kohm时，输出=155.8mVR4=1.06Kohm时，输出=230.8mVR4=1.08Kohm时，输出=303.8mVR4=1.1Kohm时，输出=78.9mV图3电路图及波形图R3=0.90Kohm时，输出=600.0mVR3=0.92Kohm时，输出=480.0mVR3=0.94Kohm时，输出=360.0mVR3=0.96Kohm时，输出=240.0mVR3=0.98Kohm时，输出=120.0mVR3=1Kohm时，输出=6.0mVR3=1.02Kohm时，输出=-120.0mVR3=1.04Kohm时，输出=-240.0mVR3=1.06Kohm时，输出=-360.0mVR3=1.08Kohm时，输出=-480.0mVR3=1.1Kohm时，输出=-600.0mV实验结果低通电路图：仿真：输入频率X=10Hz时，幅值U=1.9900v,相位θ=174.2593°输入频率X=20Hz时，幅值U=1.9611v,相位θ=168.6875°输入频率X=50Hz时，幅值U=1.7899v,相位θ=153.4995°输入频率X=100Hz时，幅值U=1.4053v,相位θ=134.6447°输入频率X=200Hz时，幅值U=891.6714mv,相位θ=116.5241°输入频率X=500Hz时，幅值U=390.2393mv,相位θ=101.2517°高通电路图:仿真：输入频率X=10Hz时，幅值U=370.4667mv,相位θ=-100.6748°输入频率X=20Hz时，幅值U=702.3890mv,相位θ=-110.5605°输入频率X=50Hz时，幅值U=1.3828v,相位θ=-113.7528°输入频率X=100Hz时，幅值U=1.7632mv,相位θ=-151.8632°输入频率X=200Hz时，幅值U=1.9329v,相位θ=-165.1813°输入频率X=500Hz时，幅值U=1.9888mv,相位θ=-173.9434°实验结果1(1)求和型比较电路比较器波形图门限电平：UR=-5V(2)输入为三角波上叠加小幅值的高频正弦波信号时电路图振
