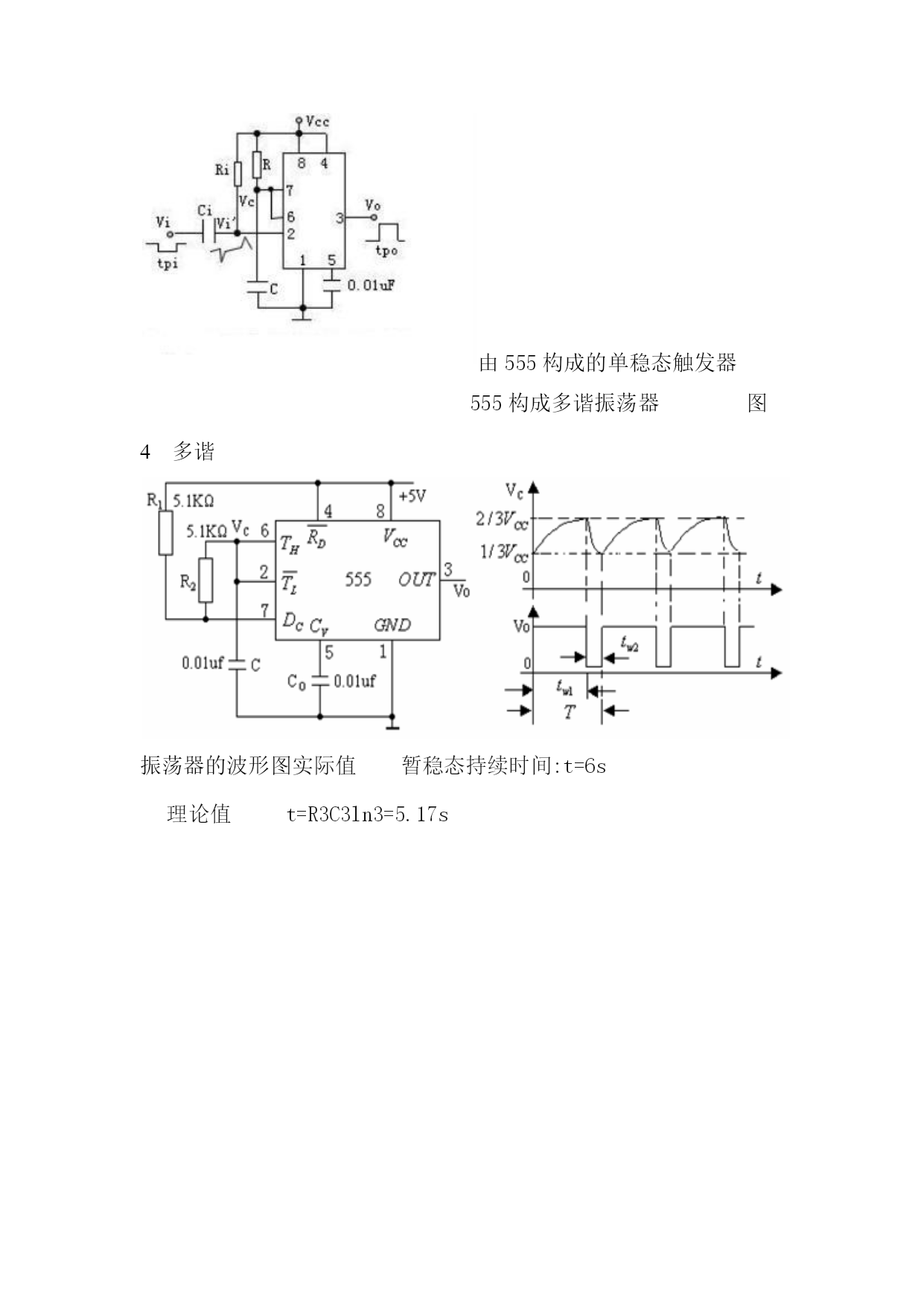

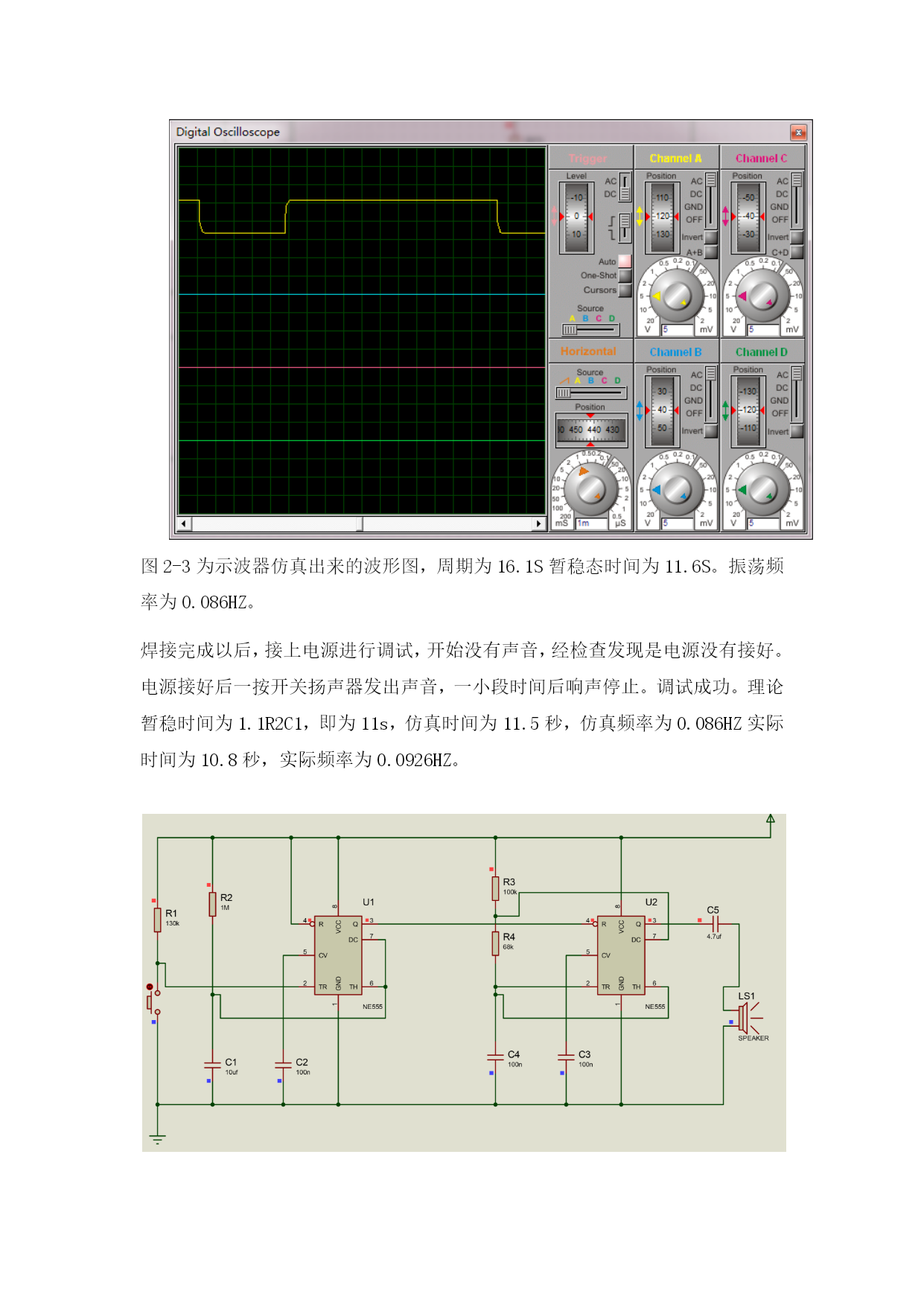

图2-3为示波器仿真出来的波形图，周期为16.1S暂稳态时间为11.6S。振荡频率为0.086HZ。焊接完成以后，接上电源进行调试，开始没有声音，经检查发现是电源没有接好。电源接好后一按开关扬声器发出声音，一小段时间后响声停止。调试成功。理论暂稳时间为1.1R2C1，即为11s，仿真时间为11.5秒，仿真频率为0.086HZ实际时间为10.8秒，实际频率为0.0926HZ。由555构成的单稳态触发器555构成多谐振荡器图4多谐振荡器的波形图实际值暂稳态持续时间:t=6s理论值t=R3C3ln3=5.17s示波器仿真结果由图可得：实际值多谐振荡周期大约：T=1.005ms高电平周期(即充电时间):T1=0.7ms,低电平周期（即放电时间）：T2=0.3ms振荡频率：f=1000HZ理论值充电时间：T1=（R1+R2）Cln2=0.707ms放电时间:T2=R2Cln2=0.35ms故多谐振荡周期T=T1+T2=1.057ms振荡频率:f=946HZ3.3.2调试过程焊接结束后，接入所调好的的9V电源，扬声器没有发出声音。随后断开电源，对电路板上的各个元器件进行检查，结果发现有一根导线没有接好，重新焊好该导线，接入电源，扬声器就发出了“伍一呜一”警报声。
