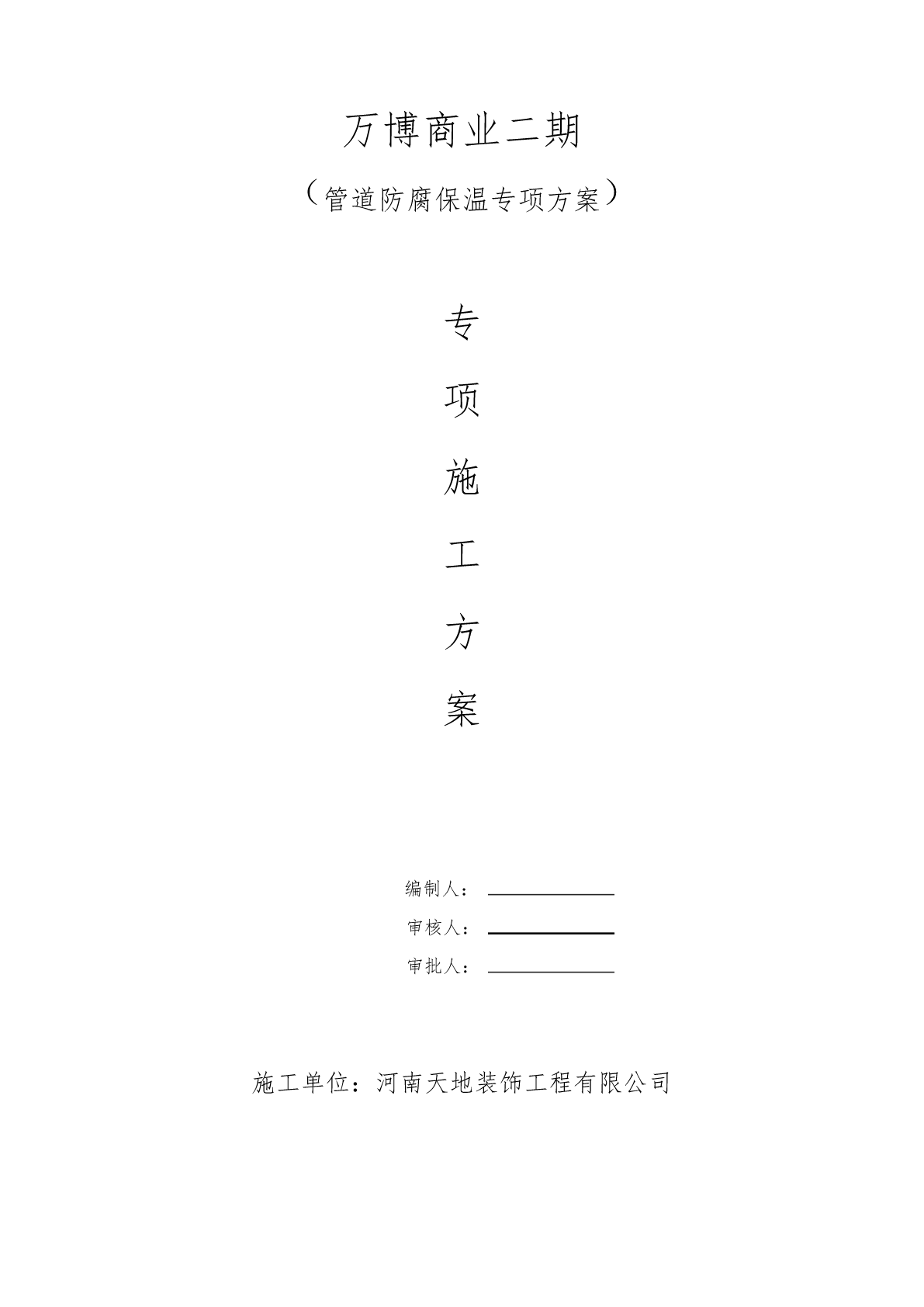

管道防腐保温专项方案(总13页)-CAL-FENGHAI.-(YICAI)-CompanyOne1-CAL-本页仅作为文档封面，使用请直接删除万博商业二期（管道防腐保温专项方案）专项施工方案编制人：审核人：审批人：施工单位：河南天地装饰工程有限公司一、编制说明1编制依据1.施工蓝图G666-53YH1.2《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-911.3工艺设备及管道防腐保温施工说明G666(Ⅱ)-2YH1.42#蒸发站工程施工组织设计。2施工范围2.1外表面温度高于50℃的管道及管件。2.1.2生产中要求介质温度保持稳定的管路。3.工程概况华银铝氧化铝一期工程的2#蒸发站工艺管道工程,各种规格管道总长约4000米，管道中介质最高工作温度为85℃，最高设计压力为0.9MPa。现管道安装已经完毕,为下一步的试车创造条件，特编制此管道保温施工方案。二、施工部署1.技术准备1.1向施工班组、工人进行施工方案和技术交底。把保温工程施工作业计划、施工工艺、质量标准、安全技术措施和施工验收规范的要求技术事项等以书面形式向施工班组交底。组织班组成员预先认真地分析研究，弄清关键部位、质量标准、安全措施和操作要领，明确施工任务及做好分工协作，建立健全的生产责任制和安全、质量保证措施。1.2准备好该保温工程有关施工图纸、设计说明书、设计变更等设计文件，以及施工中必须的各种相关规范、标准、技术文件等，编制好施工方案并送业主及监理审批，确保施工顺利进行。2、现场准备工作2.1保温材料应符合设计规定并具有制造厂合格材质证及复检报告，并经报验合格。2.2保温棉材质应导热系数小，具有一定的强度能承受来自内侧和外侧的水湿或气体渗透，不含有腐蚀性的物质，不燃或不易燃烧，便于施工。2.3保温材料在贮存、运输、现场保管过程中应不受潮湿及机械损伤。2.4保温附属材料：硅酸盐浆料、防水涂料、保温钉、铁皮符合设计要求及有关规定。2.5手锯、保温刀、钢板尺、毛刷、破布、小桶、手电钻等。2.6作业条件：2.6.1管道的保温应在防腐及水压试验合格后方可进行。保温前须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。2.6.2场地应清洁干净，有良好的照明设施。冬、雨期施工应有防雨措施。2.6.3管道支吊架处的不衬垫缺损或漏装的应补齐。仪表接管部件等均已安装完毕。2.6.4应有施工员的书面技术、质量、安全交底。保温前应进行隐检。2.6.5防腐保温工程开工前应与设备及管道施工单位办理中间验收，应有总包、监理在场。三、工程主要施工方案1、刷油1.1管道刷油须在管道试压合格后进行。1.2管道、管件涂漆之前应进行清除焊渣、毛刺、油污、除锈等工作。除锈质量等级达到Sa3级标准。并经监理检查合格后方可刷漆。1.3油漆应有出厂合格证、检验报告及复检合格证，经报审合格方可用于工程中。油漆的种类、颜色、层数、油漆厚度和标记符合设计文件的规定。1.4涂刷前应检查除锈质量，除锈不彻底的构件，应补充除锈直至金属面全部露出为止。1.5油漆应搅拌均匀，调配必须严格按照油漆厂家所提供的产品技术说明书进行施工。1.6油漆表面结皮或有其他杂质时，使用前应过滤清除，当天使用油漆当天配置，不得随意添加稀释剂。1.7漆膜附着牢固、光滑均匀，颜色一致。无漏涂，剥落、起泡、皱纹、掺杂、透锈等缺陷。1.8埋地管道采用环氧煤沥青漆结合玻璃丝布涂刷。要达到设计要求。1.9对于需保温的管道只涂刷2遍底漆，不需保温的管道则应根据管道类型的不同而涂刷不同颜色的面漆。具体按照设计要求进行施工。1.10施工宜在15～30℃环境下进行，并有相应的防火、防雨措施。2.管道保温2．1保温前准备2.1.1保温施工应在系统设计要求水压试验合格，并且在涂漆经检验合格后并有隐蔽工程检验记录，同时还需经监理工程师确认后进行。2.1.2管道上需要焊的支架、支承架及其附件焊完后，才能进行保温施工。不得在焊缝上进行焊接，应距100mm以上，支托架间距应为3m。2．1．3施工前,管道外表面应保持清洁干燥,雨季施工应有防雨措施。2．1．4管道保温材料应有制造厂质量证明书或分析检验报告，其性能规格符合设计文件的规定。2．1．5管路上的阀门或者其它管件无铭牌，但铸有压力、规格、流向等标志，应在施工前用铅笔抄录于白色塑料标签并挂在该管上，待施工完毕后用红色色油漆写在保护层上。2．1．6准备足够的塑料薄膜之类的防水材料，以防施工中突然降雨时将保护层尚未干燥的
