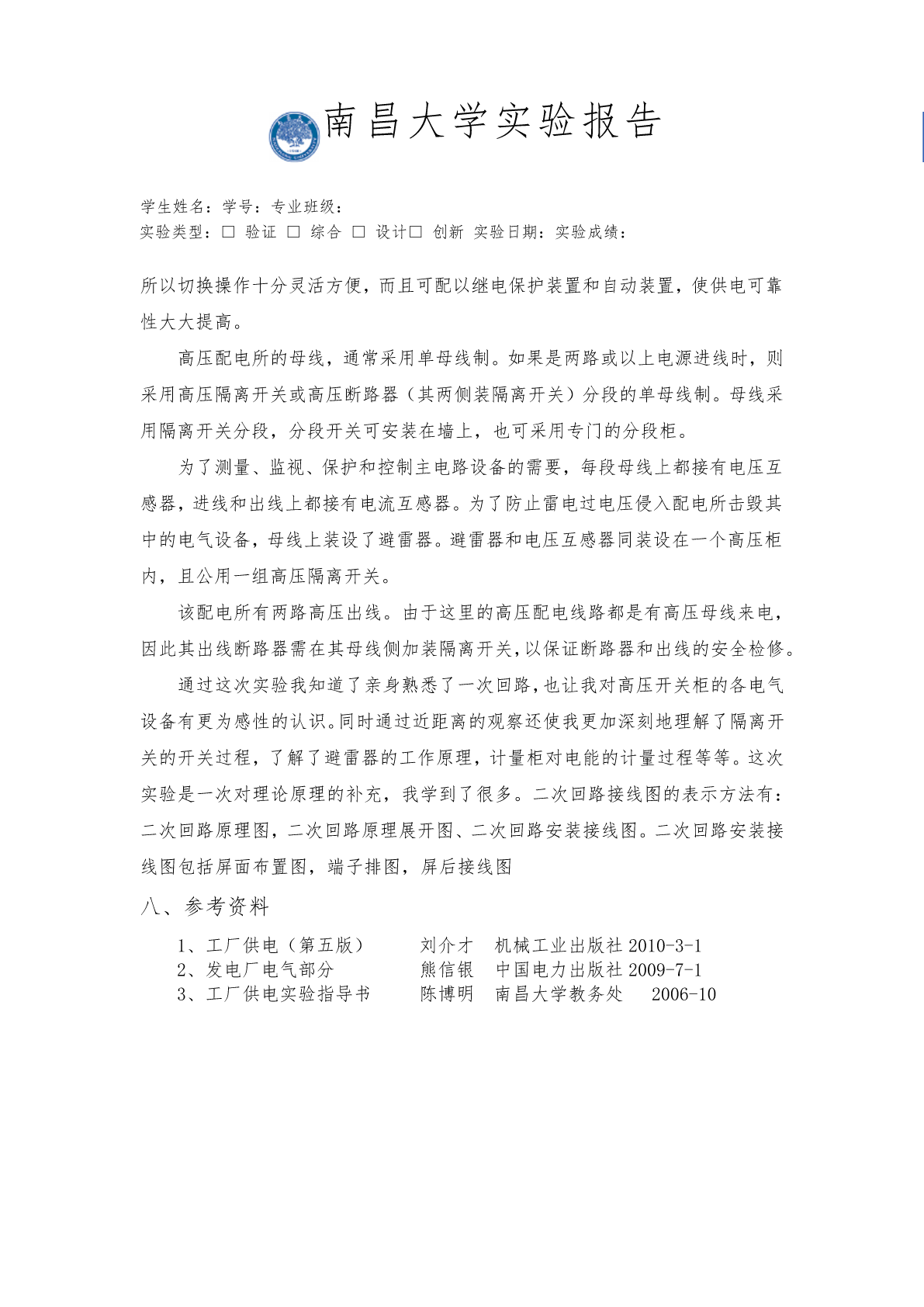

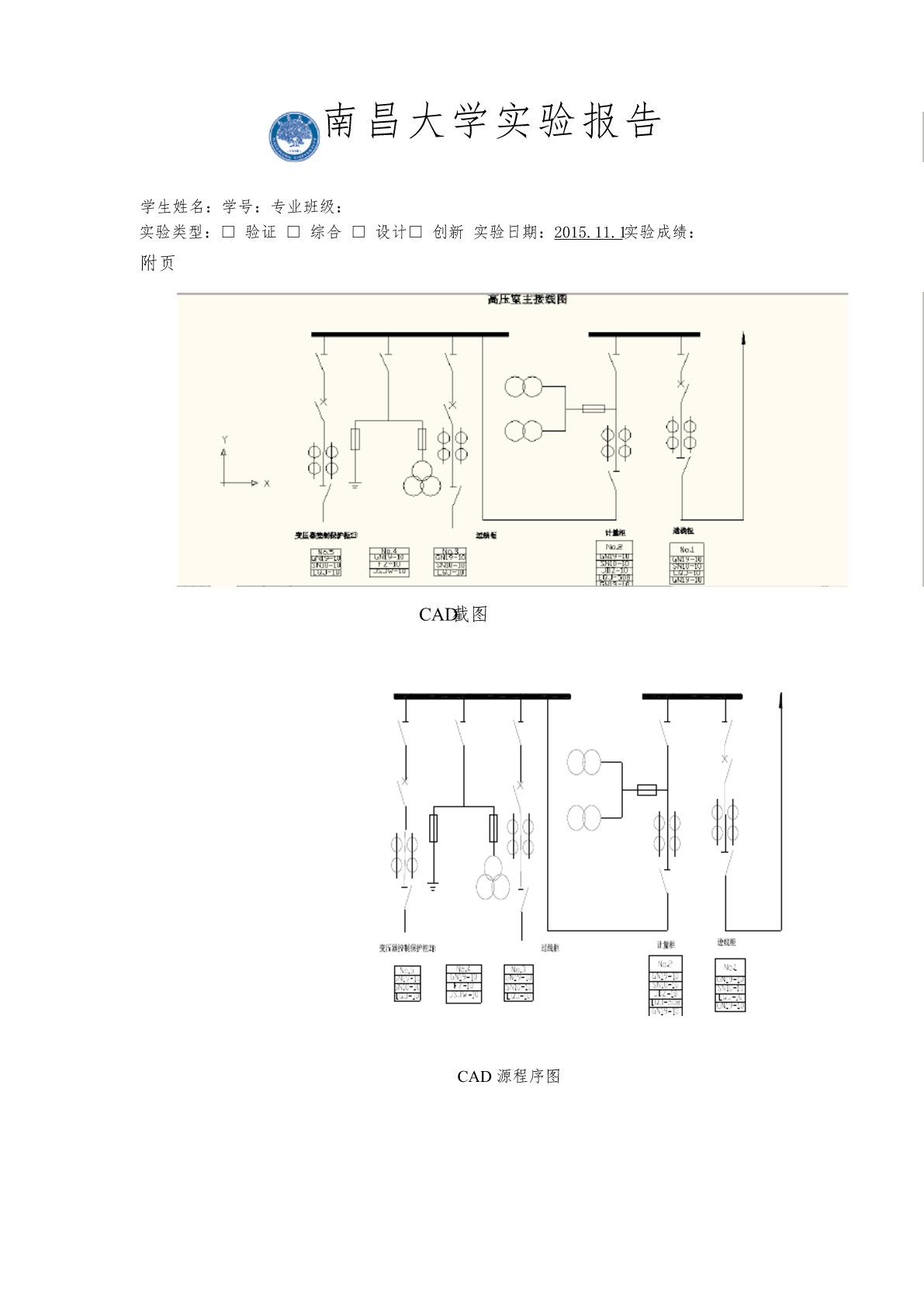

南昌大学实验报告学生姓名：学号：专业班级：实验类型：□验证□综合□设计□创新实验日期：实验成绩：一、实验项目名称电气一次及二次控制实验二、实验目的通过电气一次及二次控制实验，达到加深对工厂电气设备的感性认识，熟悉工厂供电设备构成和运行方式。三、实验基本原理根据实际的高压开关柜和利用所学的工厂供电知识，结合主接线电气知识及工厂一次、二次设备的构成，完成工厂供电系统的一次、二次接线图。四、主要仪器设备及耗材主要设备：高压开关柜耗材：开关、导线、接插件、保险丝、继电器等五、实验步骤了解一次系统的设备，画出一次系统的主接线图。了解二次系统的主要设备，高压开关柜内装有哪些保护设备。结合高压开关柜查找完善图纸中的端子标号、端子排图、安装图中的设备编号及接线端子的编号，根据以上的编号，结合原理图，完善原理图中的设备连接的标号。六、实验数据及处理结果见附页图七、思考讨论题或体会或对改进实验的建议通过本次实验，让我对一次系统有了更深刻的认识。高压配电所担负着从电力系统受电并向各车间变电所及某些高压用电设备配电的任务。高压配电所主要包括电源进线、母线、和出线。本次参观的变电所是一路10kV的电源进线。由于进线采用高压断路器控制，南昌大学实验报告学生姓名：学号：专业班级：实验类型：□验证□综合□设计□创新实验日期：实验成绩：所以切换操作十分灵活方便，而且可配以继电保护装置和自动装置，使供电可靠性大大提高。高压配电所的母线，通常采用单母线制。如果是两路或以上电源进线时，则采用高压隔离开关或高压断路器（其两侧装隔离开关）分段的单母线制。母线采用隔离开关分段，分段开关可安装在墙上，也可采用专门的分段柜。为了测量、监视、保护和控制主电路设备的需要，每段母线上都接有电压互感器，进线和出线上都接有电流互感器。为了防止雷电过电压侵入配电所击毁其中的电气设备，母线上装设了避雷器。避雷器和电压互感器同装设在一个高压柜内，且公用一组高压隔离开关。该配电所有两路高压出线。由于这里的高压配电线路都是有高压母线来电，因此其出线断路器需在其母线侧加装隔离开关，以保证断路器和出线的安全检修。通过这次实验我知道了亲身熟悉了一次回路，也让我对高压开关柜的各电气设备有更为感性的认识。同时通过近距离的观察还使我更加深刻地理解了隔离开关的开关过程，了解了避雷器的工作原理，计量柜对电能的计量过程等等。这次实验是一次对理论原理的补充，我学到了很多。二次回路接线图的表示方法有：二次回路原理图，二次回路原理展开图、二次回路安装接线图。二次回路安装接线图包括屏面布置图，端子排图，屏后接线图八、参考资料1、工厂供电（第五版）刘介才机械工业出版社2010-3-12、发电厂电气部分熊信银中国电力出版社2009-7-13、工厂供电实验指导书陈博明南昌大学教务处2006-10南昌大学实验报告学生姓名：学号：专业班级：实验类型：□验证□综合□设计□创新实验日期：2015.11.1实验成绩：附页CAD截图CAD源程序图
