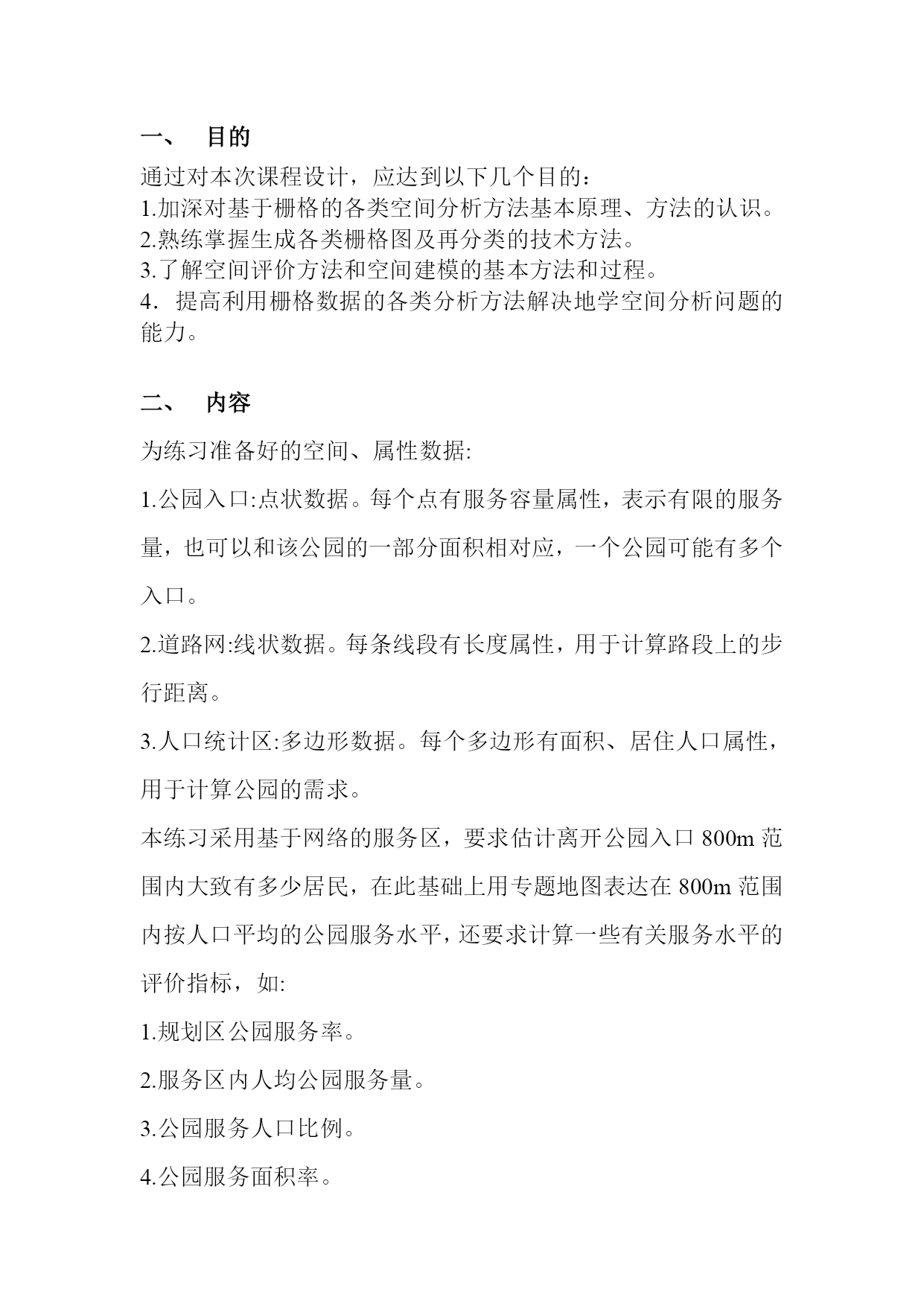

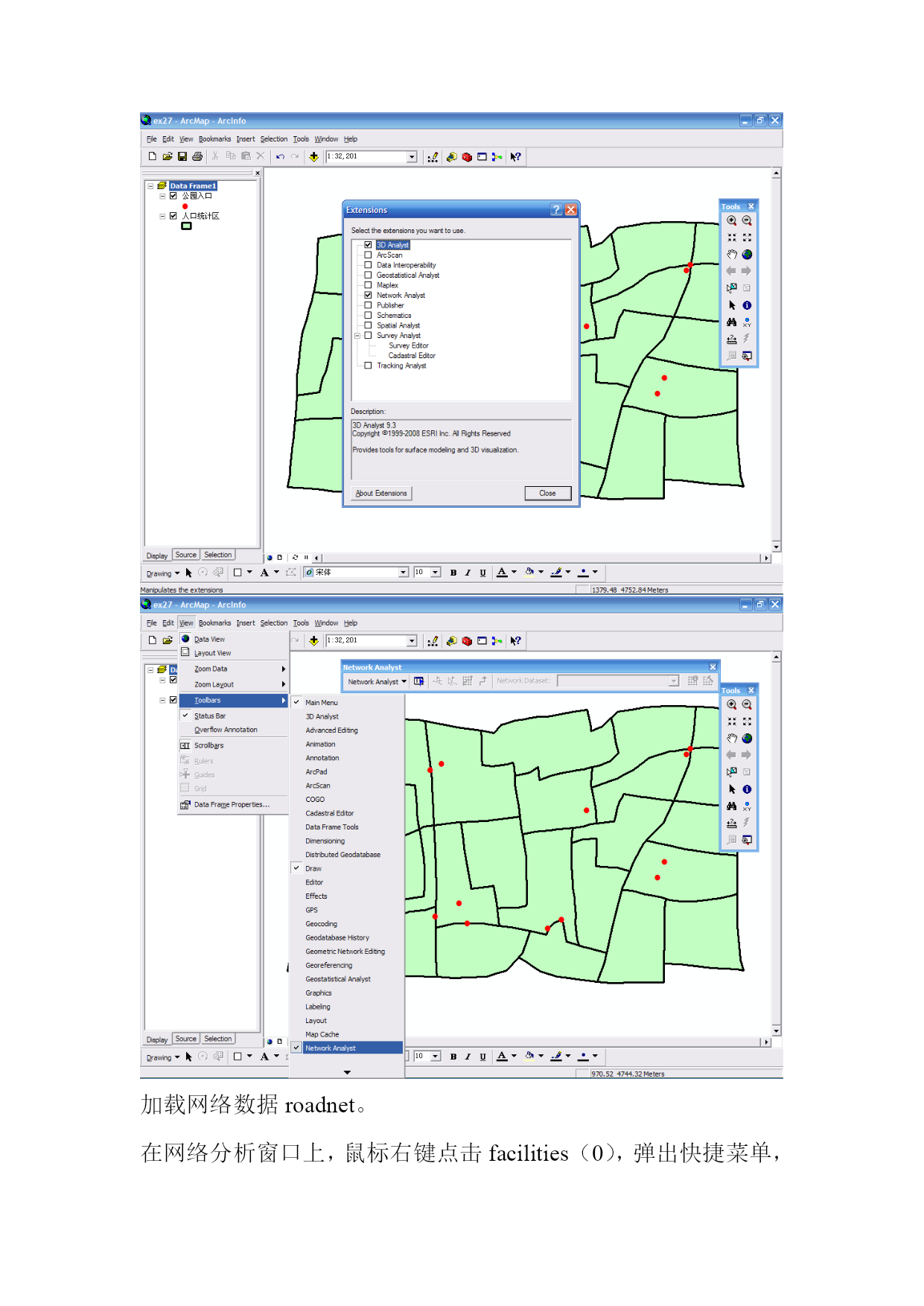

地理信息系统原理课程设计报告书题目：基于网络的设施服务水平年级：2009级专业：地理信息系统学号：20093893姓名：左弈指导教师：曹武提交时间：2009年11月18日评语评分评阅教师（签字）年月日目的通过对本次课程设计，应达到以下几个目的：1.加深对基于栅格的各类空间分析方法基本原理、方法的认识。2.熟练掌握生成各类栅格图及再分类的技术方法。3.了解空间评价方法和空间建模的基本方法和过程。4．提高利用栅格数据的各类分析方法解决地学空间分析问题的能力。内容为练习准备好的空间、属性数据:1.公园入口:点状数据。每个点有服务容量属性，表示有限的服务量，也可以和该公园的一部分面积相对应，一个公园可能有多个入口。2.道路网:线状数据。每条线段有长度属性，用于计算路段上的步行距离。3.人口统计区:多边形数据。每个多边形有面积、居住人口属性，用于计算公园的需求。本练习采用基于网络的服务区，要求估计离开公园入口800m范围内大致有多少居民，在此基础上用专题地图表达在800m范围内按人口平均的公园服务水平，还要求计算一些有关服务水平的评价指标，如:1.规划区公园服务率。2.服务区内人均公园服务量。3.公园服务人口比例。4.公园服务面积率。最后还可用缓冲区生成法产生同心圆式的公园服务区，和基于网络的服务区在分析的精确性上作比较。步骤建立网络数据集启动ArcCatalog，选择菜单tools/Extensions，勾选NetworkAnalyst，按close关闭。在左侧目录中展开\gis-ex09\ex27\Serv-Area，鼠标右键点击Dataset1，选择快捷菜单New/NewworkDataset…，在提示中输入“roadnet”，按“下一步（N）>”键，勾选road，按“下一步（N）>”键，点击按钮Connectivity…，显示：SourceConnectivityPolicy1RoadEndPoint勾选定按OK键继续，按“下一步（N）>”键，再提示：Doyouwanttomodifytheconnectivitywithelevationfielddata？点选No，下一步，再提示：Doyouwanttomodelturnsinthisnetwork？点选No，按“下一步（N）>”再提示：Specifytheattributesforthenetworkdatasets：属性表暂时空白，下一步继续，再提示，是否将图形的长度属性作为成本属性，按“是（Y）”键，再出现提示，按“<上一步（B）”键返回，可以看到属性框内有内容。按“下一步（N）>”有提示：在提示中点选no，下一步，出现Summary显示框，完成，在提示中按“是（Y）”键，数据处理完毕。获得有效服务区：产生基于网络的服务区：启动ArcMap，打开文档ex27.mxd，鼠标双击Dataframe1，在DataFrameProperties对话框的General标签中检查Units/Display是否为Meters，确认（或设定）按OK键返回。选用菜单Tools/Extension…，加载NetworkAnalyst，在菜单View/Toolbars下勾选NetworkAnalyst，调出网络分析工具条。加载网络数据roadnet。在网络分析窗口上，鼠标右键点击facilities（0），弹出快捷菜单，选择LoadLocations…，进入LoadLocations对话框并设置。在网络分析窗口上，点击网络图层属性按钮，进入LayerProperties对话框，分别对AnalysisSetting、PolygonGeneration做出设置：按“应用（A）”按钮，保存设置。进入LineGeneration标签，确认没有勾选前面的小方框。按“确定”键，完成网络分析参数的设置，退出LayerProperties对话框。单击网络分析工具条上的按钮Solve，运行网络分析程序，产生服务区：消除服务区的重叠：调出ArcToolbox窗口，展开ArcToolbox/DataManagementTools/Generalization，鼠标双击Dissolve，设置Dissolve对话框：OK键继续，软件处理完毕后得到如下结果：获得有效服务区：展开ArcToolbox/AnalysisTools/Extract，鼠标双击Clip，设置Clip对话框：OK键执行，软件处理完毕后产生如下结果：计算每个服务区的公园服务量为每个服务多边形编号：打开属性表AttributesofClip1，鼠标右键点击字段名Id，选择快捷菜单Calcu
