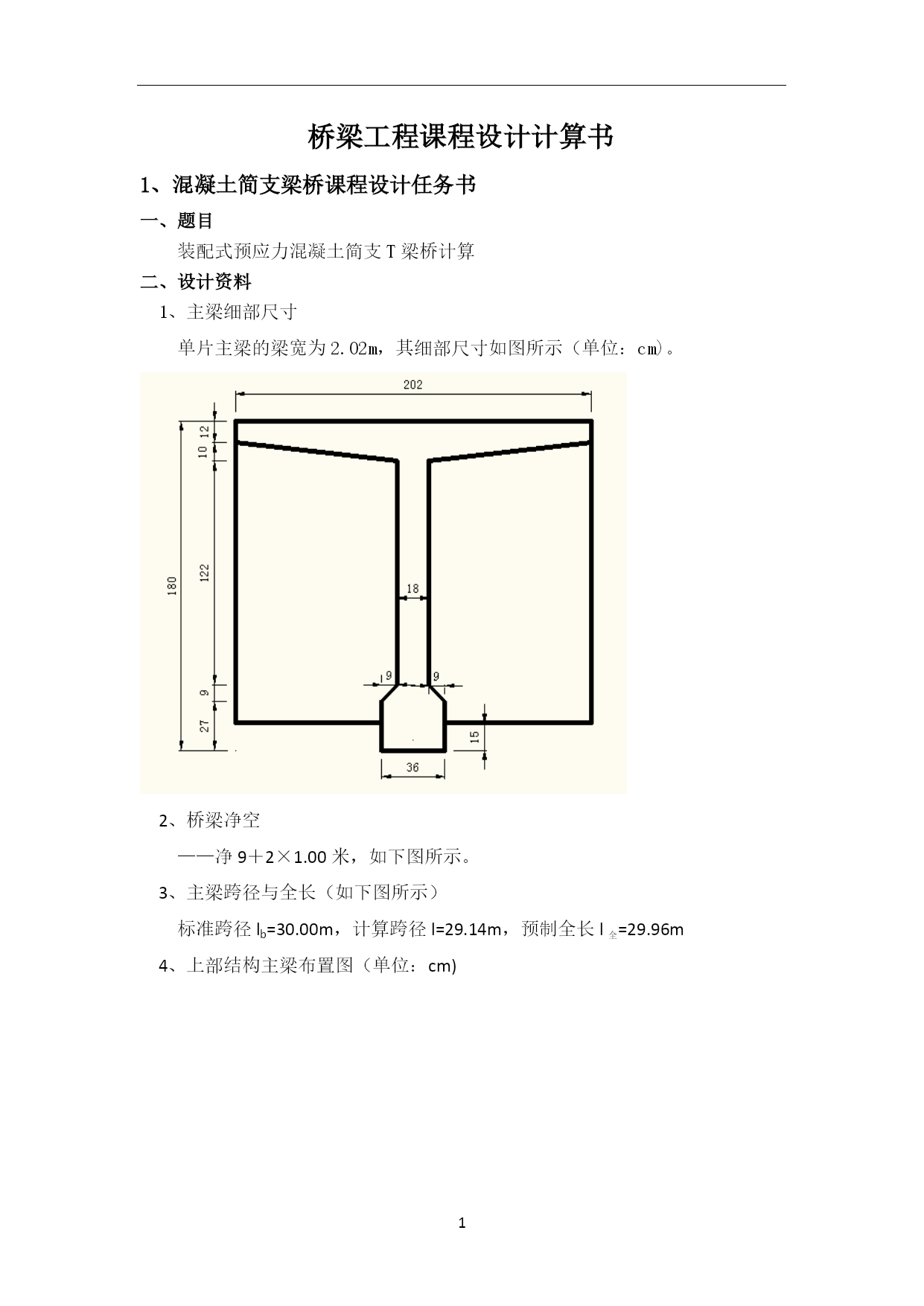

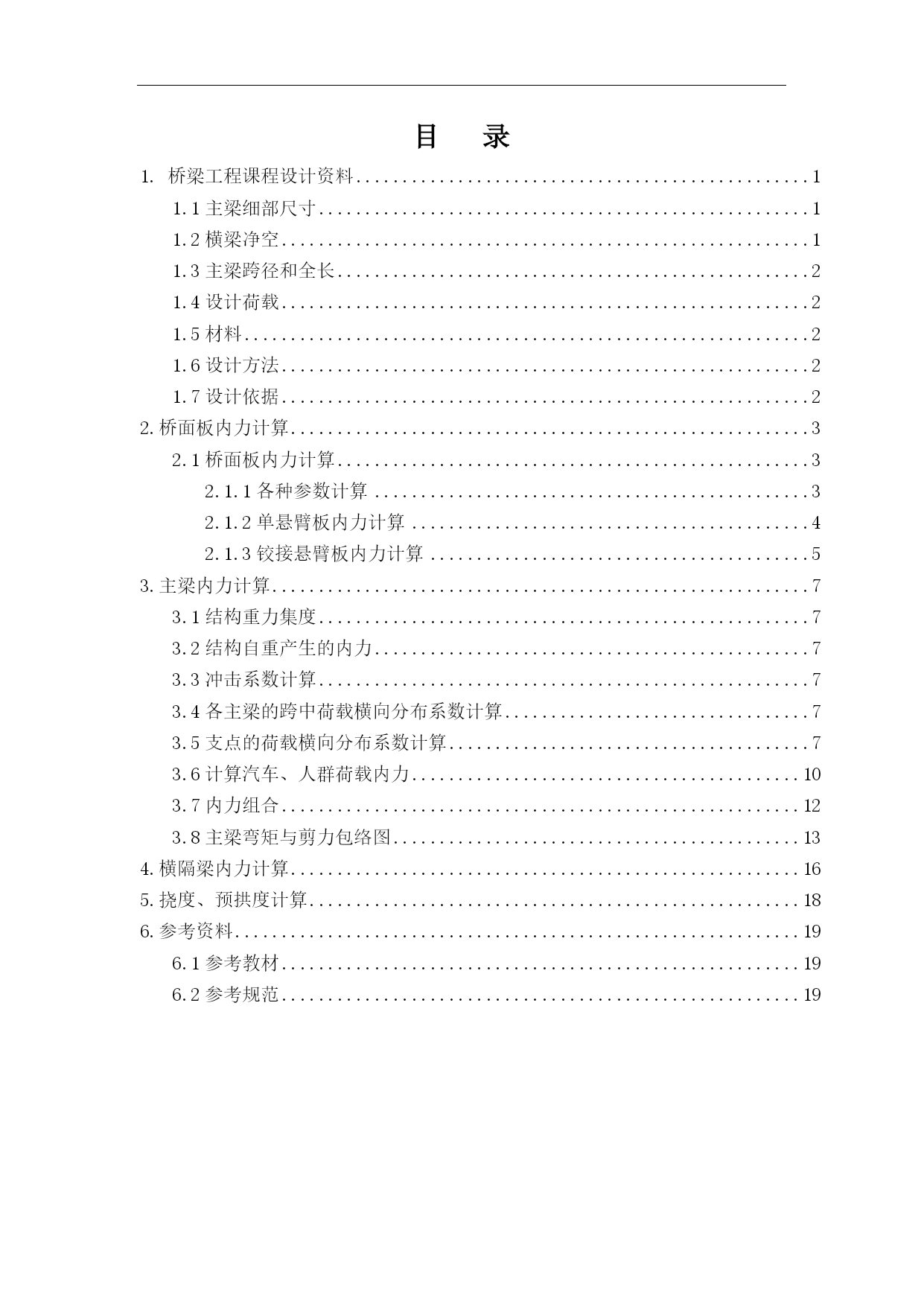

西南石油大学·土建院《桥梁工程》课程设计题目：装配式预应力混凝土简支T型梁桥计算姓名：学号：班级：xxx指导教师：完成时间：2015.12.24目录TOC\o"1-3"\h\uHYPERLINK\l"_Toc23053"1.桥梁工程课程设计资料1HYPERLINK\l"_Toc3283"1.1主梁细部尺寸1HYPERLINK\l"_Toc27983"1.2横梁净空1HYPERLINK\l"_Toc29922"1.3主梁跨径和全长2HYPERLINK\l"_Toc26822"1.4设计荷载2HYPERLINK\l"_Toc7214"1.5材料2HYPERLINK\l"_Toc2029"1.6设计方法2HYPERLINK\l"_Toc22844"1.7设计依据2HYPERLINK\l"_Toc29790"2.桥面板内力计算3HYPERLINK\l"_Toc20414"2.1桥面板内力计算3HYPERLINK\l"_Toc27000"2.1.1各种参数计算3HYPERLINK\l"_Toc16936"2.1.2单悬臂板内力计算4HYPERLINK\l"_Toc2608"2.1.3铰接悬臂板内力计算5HYPERLINK\l"_Toc12480"3.主梁内力计算7HYPERLINK\l"_Toc8780"3.1结构重力集度7HYPERLINK\l"_Toc14946"3.2结构自重产生的内力7HYPERLINK\l"_Toc5791"3.3冲击系数计算7HYPERLINK\l"_Toc5211"3.4各主梁的跨中荷载横向分布系数计算7HYPERLINK\l"_Toc9214"3.5支点的荷载横向分布系数计算7HYPERLINK\l"_Toc23035"3.6计算汽车、人群荷载内力10HYPERLINK\l"_Toc19207"3.7内力组合12HYPERLINK\l"_Toc14796"3.8主梁弯矩与剪力包络图13HYPERLINK\l"_Toc30448"4.横隔梁内力计算16HYPERLINK\l"_Toc30110"5.挠度、预拱度计算18HYPERLINK\l"_Toc8180"6.参考资料19HYPERLINK\l"_Toc5056"6.1参考教材19HYPERLINK\l"_Toc28194"6.2参考规范19PAGE\*MERGEFORMAT1桥梁工程课程设计计算书混凝土简支梁桥课程设计任务书题目装配式预应力混凝土简支T梁桥计算设计资料1、主梁细部尺寸单片主梁的梁宽为2.02m，其细部尺寸如图所示（单位：cm)。2、桥梁净空——净9＋2×1.00米，如下图所示。3、主梁跨径与全长（如下图所示）标准跨径lb=30.00m，计算跨径l=29.14m，预制全长l全=29.96m4、上部结构主梁布置图（单位：cm)PAGE\*MERGEFORMAT205、设计荷载公路—Ⅰ级，人群3.0kN/m26、材料主梁：混凝土强度等级C45，容重26kN/m3；桥梁铺装为C30混凝土垫层厚7.0~16cm,容重24kN/m3，沥青混凝土面层厚3cm，容重24kN/m37、设计方法杠杆原理法、偏心压力法和极限状态法等设计依据(1)《公路桥涵设计通用规范》（JTGD60-2004）(2）《混凝土结构设计规范》（GB50010-2002）(3)《公路钢筋混凝土及预应力混凝土桥梁设计规范》（JTGD62-2004）四、设计内容1、桥面板内力计算计算T梁翼缘板所构成的铰接悬臂板的内力2、主梁内力计算（1）计算各主梁的荷载横向分布系数（2）计算主梁在荷载作用下跨中截面的弯矩、支点和跨中截面的剪力，以及1/4截面处的剪力与弯矩（3）进行主梁内力组合分析，绘制主梁弯矩和剪力的包络图3、横隔梁内力计算4、挠度、预拱度计算计算主梁跨中的挠度，并考虑是否需要设置预拱度5、图纸绘制（1）桥梁结构总体布置图（2）桥梁上部结构布置图（主梁一般构造图、主梁细部尺寸图）（3）桥梁下部结构布置图（桥墩一般构造图、桥台一般构造图）2、装配式预应力混凝土简支T形梁桥计算说明书一、各种参数计算1、主梁自重主梁截面面积：S1=0.6935m2主梁重力集度：g1=S1×γ=0.6935×26=18.031kN/m2、横隔梁横隔梁截面面积：S2=1.34675
