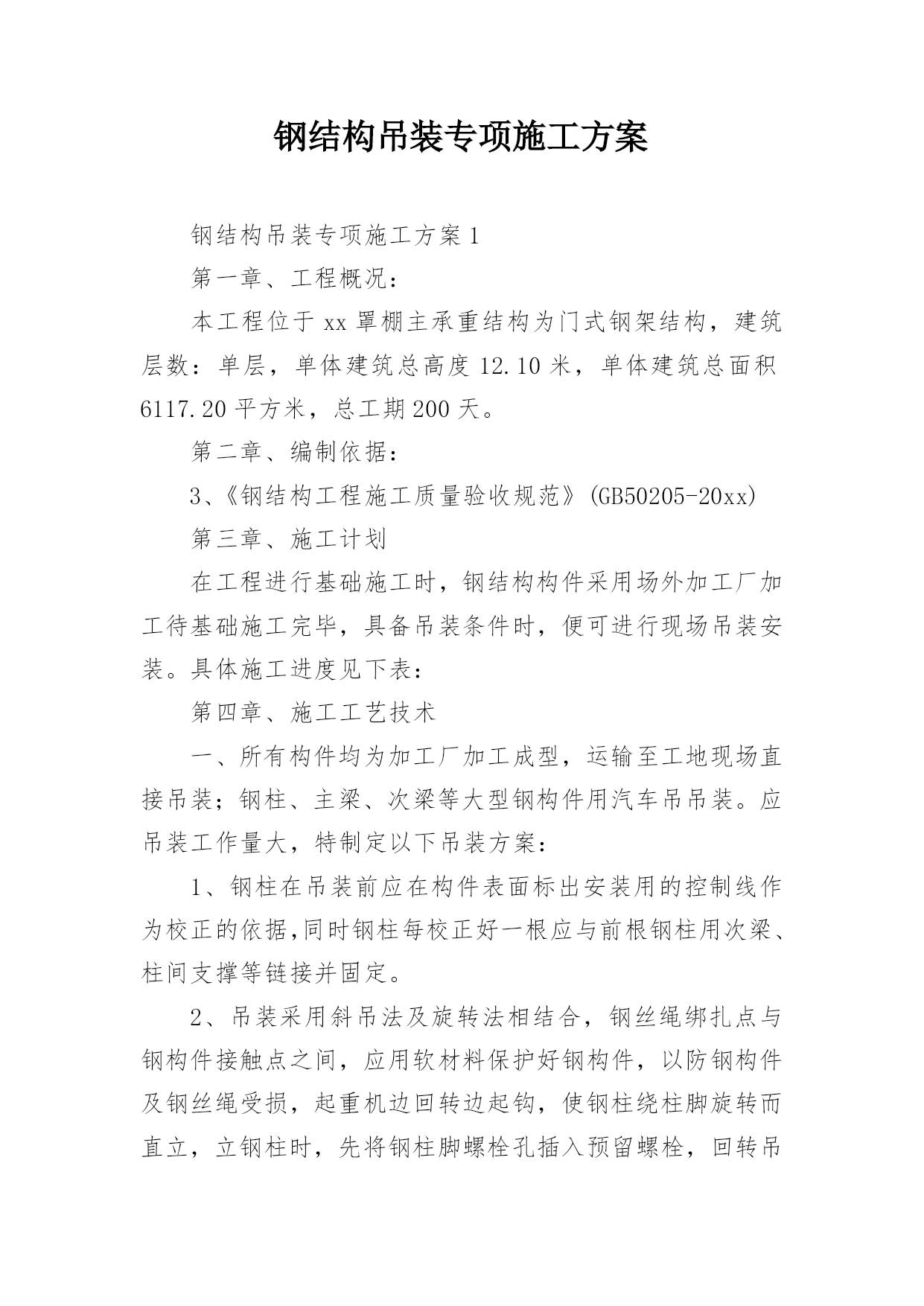

钢结构吊装专项施工方案钢结构吊装专项施工方案1第一章、工程概况：本工程位于xx罩棚主承重结构为门式钢架结构，建筑层数：单层，单体建筑总高度12.10米，单体建筑总面积6117.20平方米，总工期200天。第二章、编制依据：3、《钢结构工程施工质量验收规范》(GB50205-20xx)第三章、施工计划在工程进行基础施工时，钢结构构件采用场外加工厂加工待基础施工完毕，具备吊装条件时，便可进行现场吊装安装。具体施工进度见下表：第四章、施工工艺技术一、所有构件均为加工厂加工成型，运输至工地现场直接吊装；钢柱、主梁、次梁等大型钢构件用汽车吊吊装。应吊装工作量大，特制定以下吊装方案：1、钢柱在吊装前应在构件表面标出安装用的控制线作为校正的依据，同时钢柱每校正好一根应与前根钢柱用次梁、柱间支撑等链接并固定。2、吊装采用斜吊法及旋转法相结合，钢丝绳绑扎点与钢构件接触点之间，应用软材料保护好钢构件，以防钢构件及钢丝绳受损，起重机边回转边起钩，使钢柱绕柱脚旋转而直立，立钢柱时，先将钢柱脚螺栓孔插入预留螺栓，回转吊臂，使钢柱头大致垂直后初步对中，即对螺栓进行初拧。3、校正前先检查钢柱脚的轴线，使其达到规范的要求，再检查标高，钢柱的标高可以用垫板控制，垫板应设置在靠近地脚螺栓的钢柱底板加劲板下。4、钢柱经过初校，垂直度偏差控制在20㎜以内方可使用起重机脱钩，钢柱的垂直度用两台经纬仪进行校正，具体见下表：二.钢梁的吊装:钢梁吊装前先确保柱顶混凝土达到设计强度的95%后方可进行吊装，吊装时用经纬仪控制梁的垂直度。钢梁在吊装前首先要检查钢梁与基础上两个方向的中心线(或轴线)是否有弹好,如有遗漏或错误应以补充或纠正.为使钢梁吊起后的垂直度一致.采用短扁担索具,吊点位于钢梁两端的3.5m处.为防止吊点滑动,应包裹麻袋.然后用吊车钢梁吊升。吊钢梁时,起重半径不变,吊钩对准吊点升钩,梁底沿地面滑行,直至钢梁垂直吊离地面,然后转臂,柱脚对准混凝土柱顶下落对位,为了减少钢梁滑行时与地面的摩阻力,可在梁底下放置滑行小车,平面布置时柱的绑扎点宜靠近柱基,使混凝土柱中心与绑扎点在同一起重半径圆弧上,即两点共弧.钢梁就位后在不脱钩的情况下进行纠正,在收紧地脚螺栓和临时缆风绳稳定后,方可摘钩.三、檩条及屋面的吊装:1、屋面檩条:将每一间7根檩条捆绑好后一次吊至屋面上,然后人工逐根安放于相应的位置上.随后安装固定螺栓与隅撑.2、屋面板的吊装:（1）屋面板在成品出厂时已按此数量包装捆绑好吊起.成捆放在靠近屋面梁处,不允许放在檩条跨度的中部.（2）每块板在运输和吊装过程中要注意搓口的保护.（3）屋面板必须在檩条和水平支撑安装好后方可进行安装.从第1轴开始,由下而上逐块铺张.每间的轴线为控制线,每铺完一间后,在检查铺张的屋面板是否纵横对齐和是否在控制线上,避免造成积虑误差的情况（4）天沟安装，天沟必须在靠女儿墙边的檀条安装复核无误后方可安装，安装时，注意在雨水落管口的位置找好坡度，注意焊缝的处理。（5）屋面板的安装:屋面板的平面刚度较小,吊装时应使四根吊索受力均匀，起吊时，用四根等长的千斤绳钩住吊环即可。每开间屋面板的安装顺序，应自两边檐口逐次对称地向屋脊推进，避免屋架半边受荷，每安一块对位后即与自攻钉临时锚固于檩条上,最后才固定。（6）注意防(台)风工作,当有6级以上大风应停止铺屋面板工作.1、钢结构安装前应对全体人员进行详细的安全交底，参加安装的人员要明确分工，利用班前会、小结会，并结合现场具体情况提出保证安全施工的要求。上下交叉作，要做到“三不伤害”即“不伤害自己，不被别人伤害，不伤害别人”。距地面2m以上作业要有安全防护措施。2、吊装作业区要有足够的吊运通道，并具备附近的设备、建筑物保持一定的安全距离。在吊装前应先进行一次低位置的试吊，以验证其安全牢固性，吊装的绳索应有用软材料垫好或包好，以保证构件与连接绳索不致磨损。构件起吊时吊索必质绑扎牢固，绳扣必须在吊钩内锁牢，严禁用板钩钩挂构件，构件在高空稳定前不准上人。3、吊机吊装区域内，非操作人员严禁入内，把杆垂直下方不准站人。吊装时操作人员精力要集中并服从指挥者号令，严禁违章作业。超重作业应做到“十不吊”：①、指挥信号不明或乱指挥不吊；②、超载不吊；③、散装物装得太满或捆扎不牢不吊；④、吊物上有人不吊；⑤、安全装置不灵不吊；⑥、吊物埋在地下情况不明不吊；⑦、光线阴暗看不清不吊；⑧、斜吊歪拉不吊；⑨、边缘锋利件无隔护措施不吊；⑩、液态金属盛放过满不吊；“二不撞”：①、起重设备不能与其他设备或建筑物相撞；②、不能用起重设备吊物撞其他东西。安全生产管理是项目管理的重要组成部分，是保证生产顺利进行，防止伤亡事故发生，而采取各种对策。它既管人又要管生产现场的物、环境。1）严格执行《安全生产六大纪律》、《十项安全技术措施》、《安全生产十不
