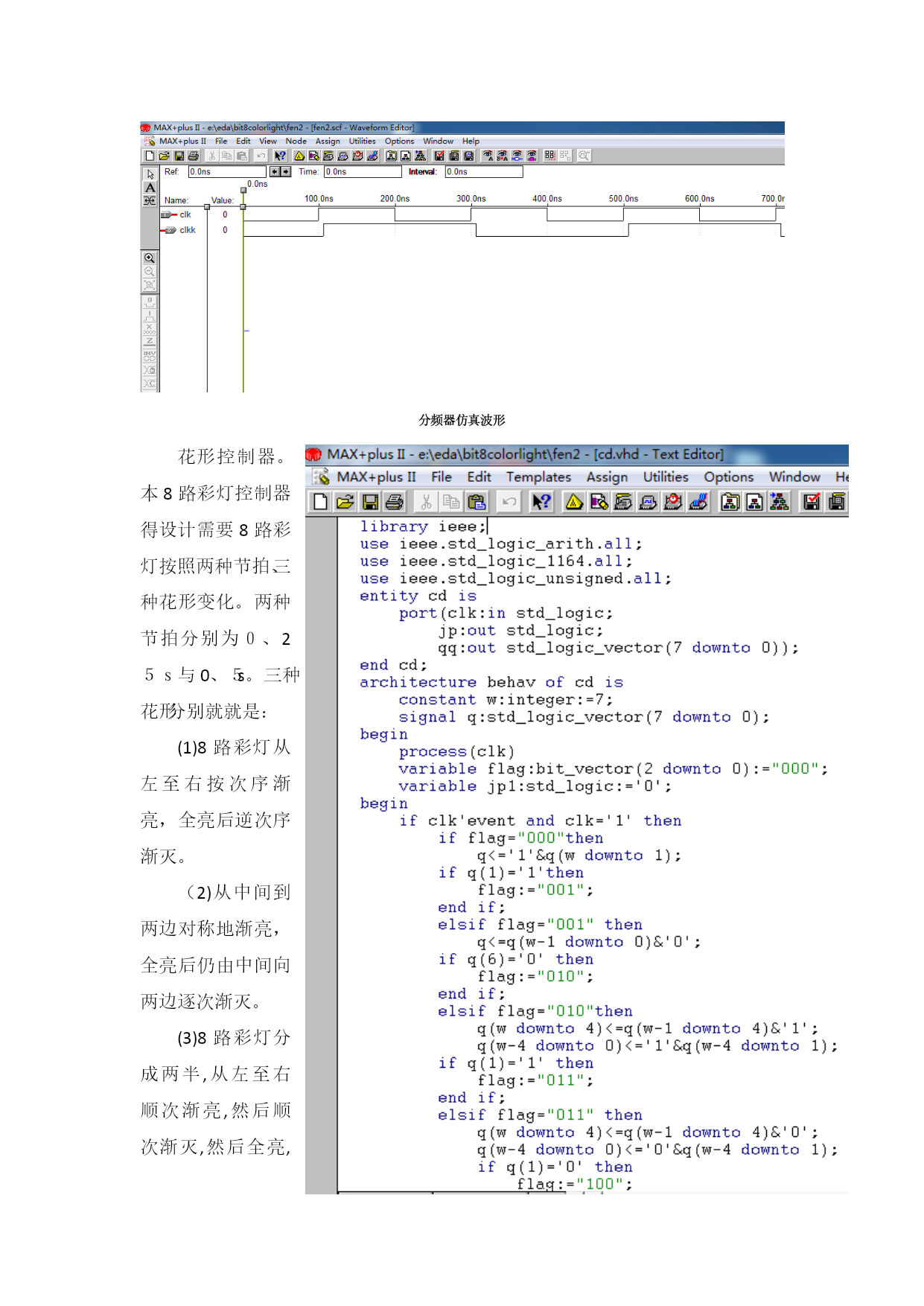

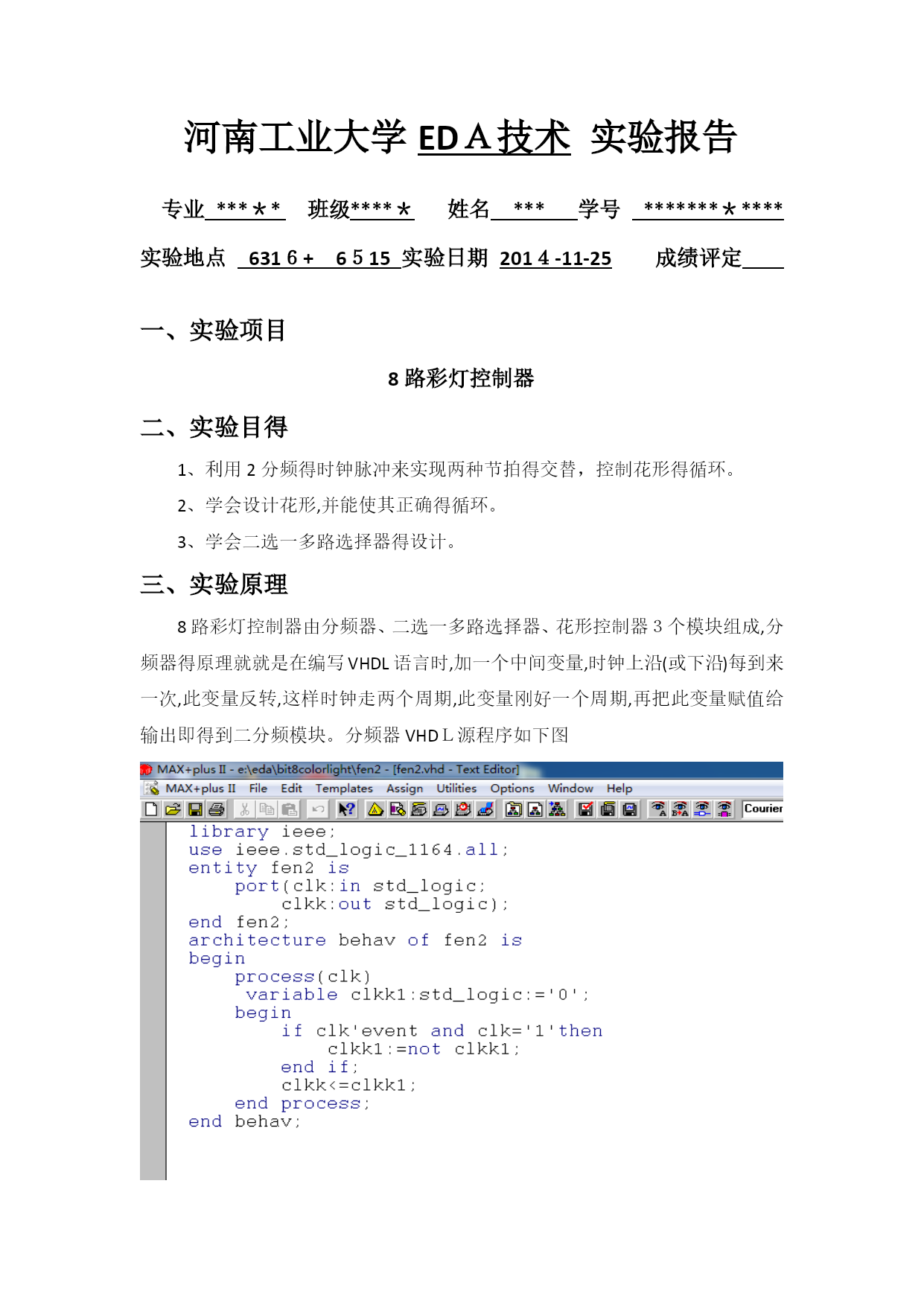

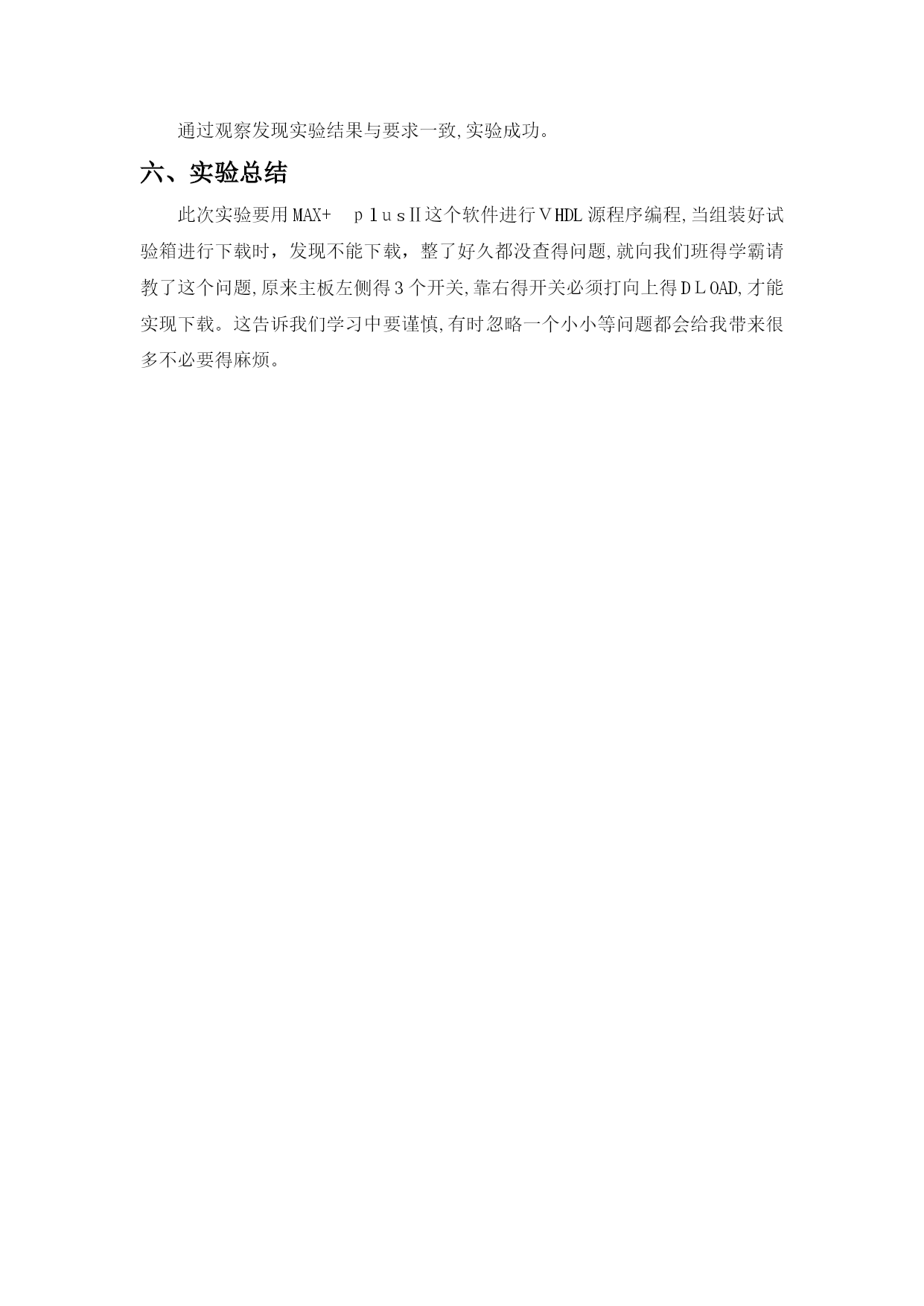

河南工业大学EDＡ技术实验报告专业***＊*班级****＊姓名***学号*******＊****实验地点631６+6５15实验日期201４-11-25成绩评定一、实验项目8路彩灯控制器二、实验目得1、利用2分频得时钟脉冲来实现两种节拍得交替，控制花形得循环。2、学会设计花形,并能使其正确得循环。3、学会二选一多路选择器得设计。三、实验原理8路彩灯控制器由分频器、二选一多路选择器、花形控制器３个模块组成,分频器得原理就就是在编写VHDL语言时,加一个中间变量,时钟上沿(或下沿)每到来一次,此变量反转,这样时钟走两个周期,此变量刚好一个周期,再把此变量赋值给输出即得到二分频模块。分频器VHDＬ源程序如下图分频器仿真波形花形控制器。本8路彩灯控制器得设计需要8路彩灯按照两种节拍、三种花形变化。两种节拍分别为０、2５ｓ与0、５s。三种花形分别就就是：(1)8路彩灯从左至右按次序渐亮，全亮后逆次序渐灭。（2)从中间到两边对称地渐亮，全亮后仍由中间向两边逐次渐灭。(3)8路彩灯分成两半,从左至右顺次渐亮,然后顺次渐灭,然后全亮,最后再全灭。每一种花形得变化都用状态标识来表示,当一种花形变化完成后,通过状态标志来进入下一种花形得变化,如此来实现可循环操作。当所以花形都循环完成后，进行节拍得变换,然后进入另一种频率得变化。花形控制器得ＶHＤL源程序如右图。二选一多路选择器。通过花形控制器中ＪＰ得信号变化来控制使用原始时钟A,还就就是使用分频后得时钟信号B，从而实现花形在不同节拍下得循环变化。二选一多路选择器得VＨDL源程序如左图。设计好以上三个模块后,就就就是顶层原理图得连接了，连接图如下,输入端接时钟，输出端接LED灯组。四、仿真结果及分析对已连接完成得原理图进行仿真,仿真结果如下图:从仿真结果图可以瞧出,各花形变化得功能都已实现,并且节拍得改变也能体现出来。仿真时,由于花形很多，所以需要把时钟调得很小，要不到１0ns才能显示出节拍二得仿真图形，但如果太小,如选择1ns时就会出现一些错误提示。图为5ns时得仿真结果,各项功能都正常,说明仿真无误,VHDＬ程序语言达到实验要求。五、硬件验证过程及结果分析本实验可采用实验电路结构NO、1来进行验证，8路彩灯依次接PＩＯ3２～ＰIO３9,ｃｌk可接CLOCK0～CLOＣK4中得人一个,查表进行引脚锁定。综合适配后将配置数据下载入EDA实验平台，观察实验现象就就是否与要求相一致。通过观察发现实验结果与要求一致,实验成功。六、实验总结此次实验要用MAX+ｐlｕsⅡ这个软件进行ＶHDL源程序编程,当组装好试验箱进行下载时，发现不能下载，整了好久都没查得问题,就向我们班得学霸请教了这个问题,原来主板左侧得3个开关,靠右得开关必须打向上得DＬOAD,才能实现下载。这告诉我们学习中要谨慎,有时忽略一个小小等问题都会给我带来很多不必要得麻烦。
