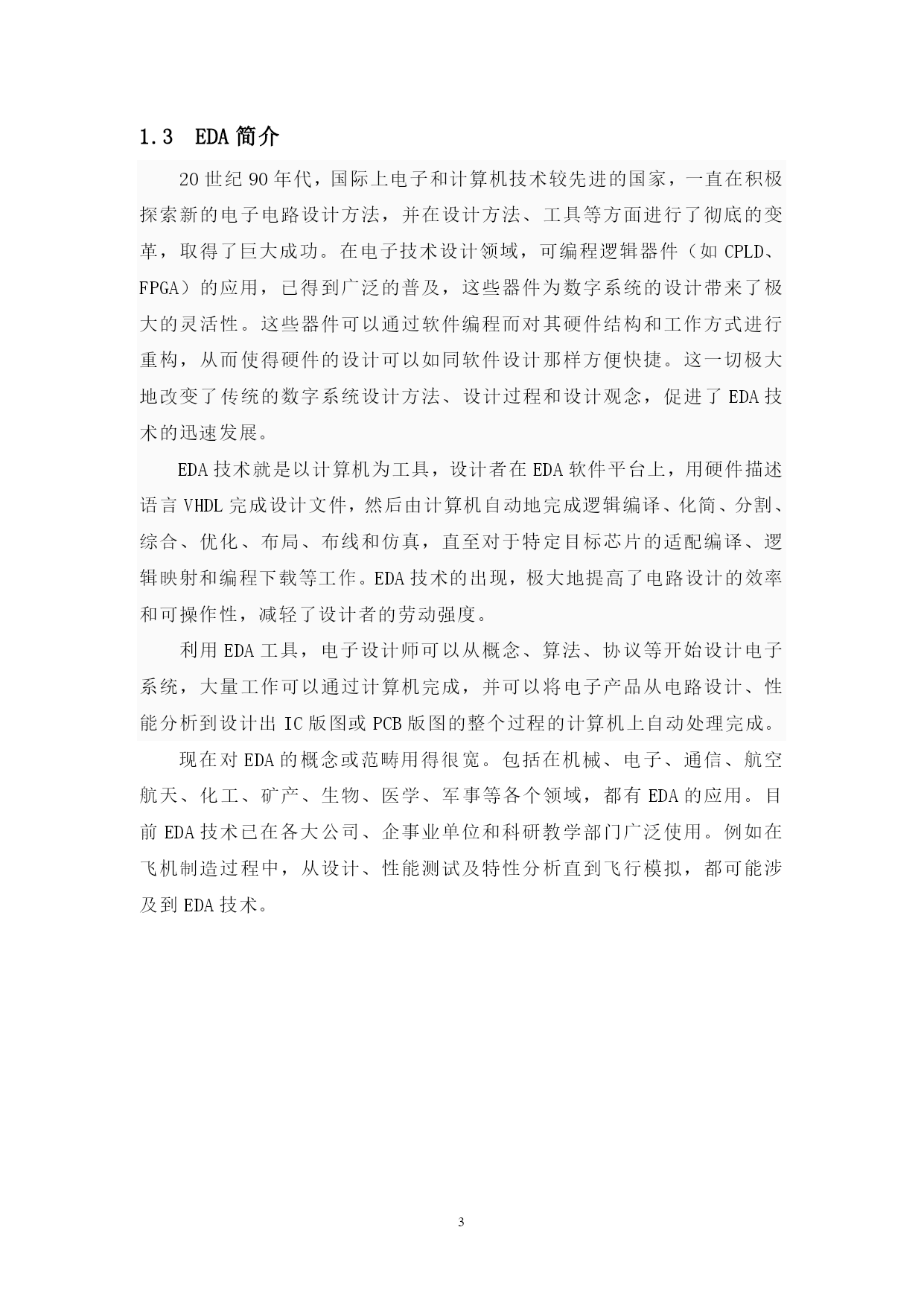

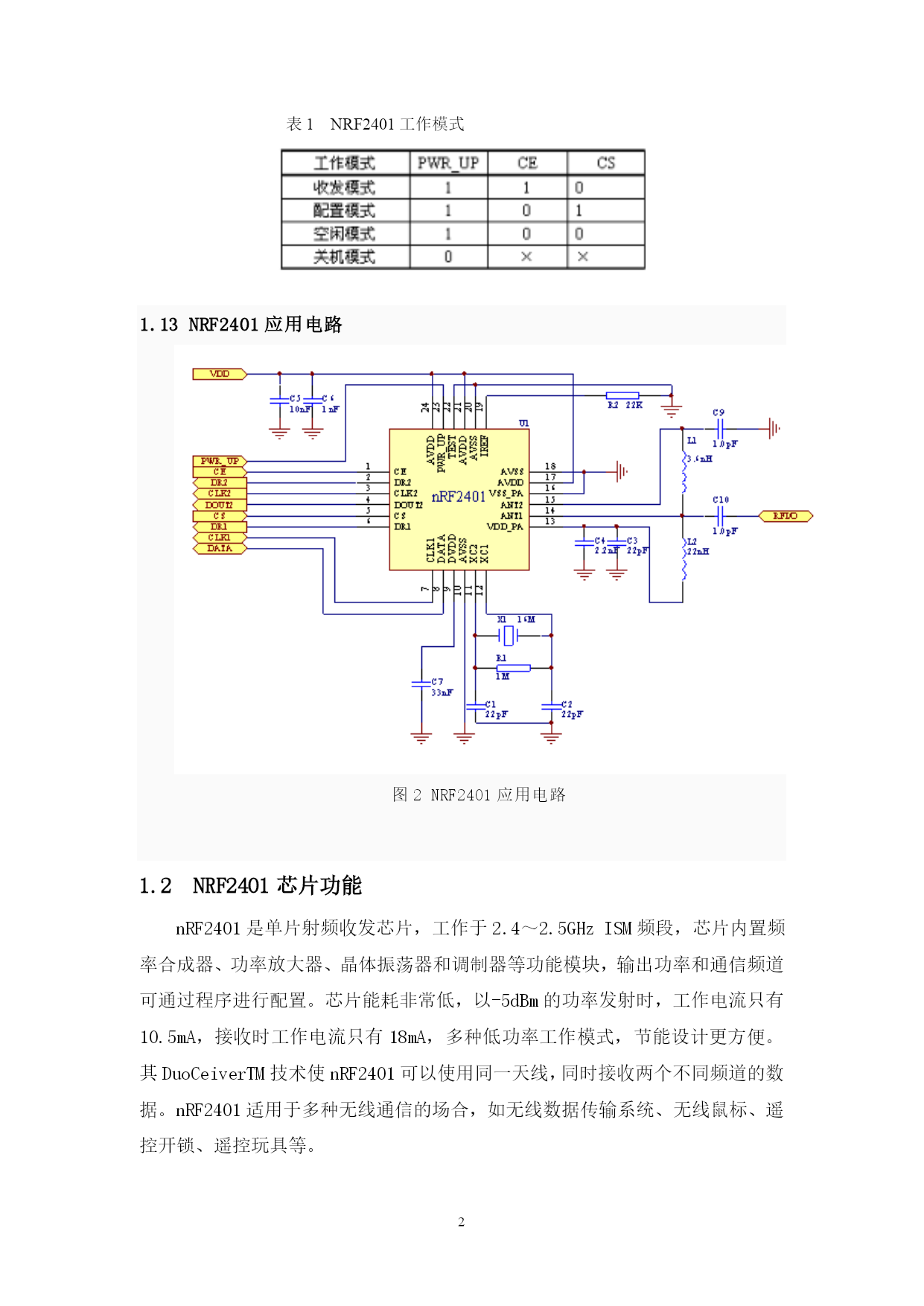

第一章NRF2401芯片的原理、功能及EDA简介1.1NRF2401芯片原理1.11芯片结构nRF2401内置地址解码器、先入先出堆栈区、解调处理器、时钟处理器、GFSK滤波器、HYPERLINK"http://baike.baidu.com/view/187987.htm"\t"_blank"低噪声放大器、频率合成器，功率放大器等功能模块，需要很少的外围元件，因此使用起来非常方便。QFN24引脚封装，外形尺寸只有5×5mm。如图所示：图1NRF2401功能模块1.12工作模式nRF2401有工作模式有四种：收发模式、配置模式、空闲模式和关机模式。nRF2401的工作模式由PWR_UP、CE、TX_EN和CS三个引脚决定。详见表2。表1NRF2401工作模式1.13NRF2401应用电路图2NRF2401应用电路1.2NRF2401芯片功能nRF2401是单片射频收发芯片，工作于2.4～2.5GHzISM频段，芯片内置频率合成器、功率放大器、晶体振荡器和调制器等功能模块，输出功率和通信频道可通过程序进行配置。芯片能耗非常低，以-5dBm的功率发射时，工作电流只有10.5mA，接收时工作电流只有18mA，多种低功率工作模式，节能设计更方便。其DuoCeiverTM技术使nRF2401可以使用同一天线，同时接收两个不同频道的数据。nRF2401适用于多种无线通信的场合，如HYPERLINK"http://baike.baidu.com/view/4528303.htm"\t"_blank"无线数据传输系统、无线鼠标、遥控开锁、遥控玩具等。EDA简介20世纪90年代，国际上电子和计算机技术较先进的国家，一直在积极探索新的电子电路设计方法，并在设计方法、工具等方面进行了彻底的变革，取得了巨大成功。在电子技术设计领域，可编程逻辑器件（如HYPERLINK"http://baike.baidu.com/view/140068.htm"\t"_blank"CPLD、HYPERLINK"http://baike.baidu.com/view/51371.htm"\t"_blank"FPGA）的应用，已得到广泛的普及，这些器件为HYPERLINK"http://baike.baidu.com/view/987445.htm"\t"_blank"数字系统的设计带来了极大的灵活性。这些器件可以通过软件编程而对其硬件结构和工作方式进行重构，从而使得硬件的设计可以如同软件设计那样方便快捷。这一切极大地改变了传统的HYPERLINK"http://baike.baidu.com/view/3114367.htm"\t"_blank"数字系统设计方法、设计过程和设计观念，促进了EDA技术的迅速发展。EDA技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言VHDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。EDA技术的出现，极大地提高了电路设计的效率和可操作性，减轻了设计者的劳动强度。利用EDA工具，电子HYPERLINK"http://baike.baidu.com/view/282148.htm"\t"_blank"设计师可以从概念、算法、协议等开始设计HYPERLINK"http://baike.baidu.com/view/3958685.htm"\t"_blank"电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程的计算机上自动处理完成。现在对EDA的概念或范畴用得很宽。包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有EDA的应用。目前EDA技术已在各大公司、企事业单位和科研教学部门广泛使用。例如在飞机制造过程中，从设计、性能测试及特性分析直到飞行模拟，都可能涉及到EDA技术。彩灯控制器的设计原理本次彩灯控制器的设计包含几个主要模块，一是彩灯显示和扬声器的时序控制部分，二是发光二极管的动态显示和数码管的动态显示，本次设计中，二者的显示同步变化；三是扬声器的控制部分，流程图如下所示：图2.1彩灯控制器的设计流程图彩灯控制器的设计核心主要是分频器的使用，显示部分的设计较简易。分频的方法有很多种，本次设计之采用了其中较简易的一种，通过计数器的分频，将控制器外接的频率分为几个我们预先设定的值。当计数器达到预先设定的值，即产生一个上升沿，从而实现分频。扬声器通过不同的频率控制发出不同的声音，同样发光二极管
