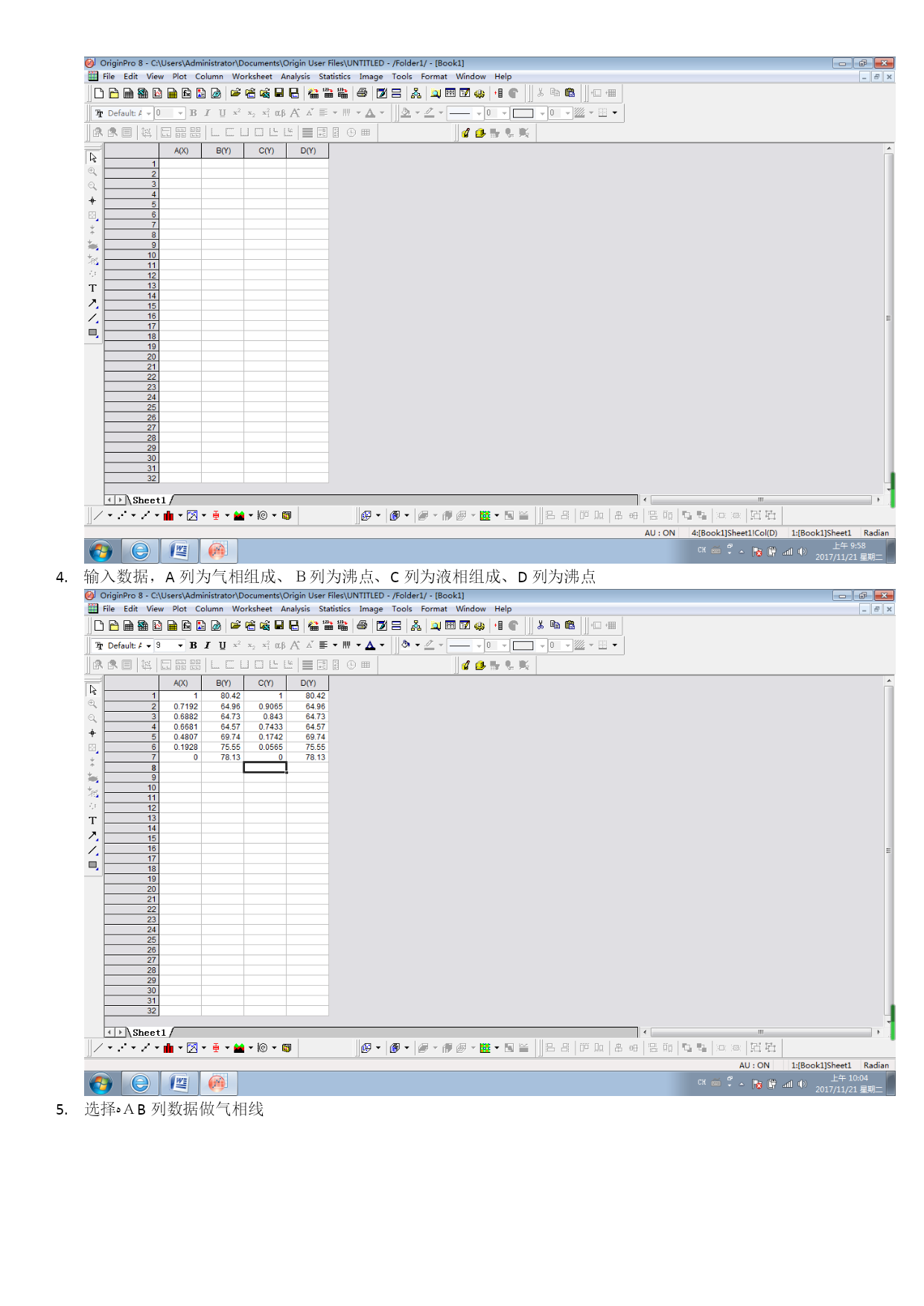

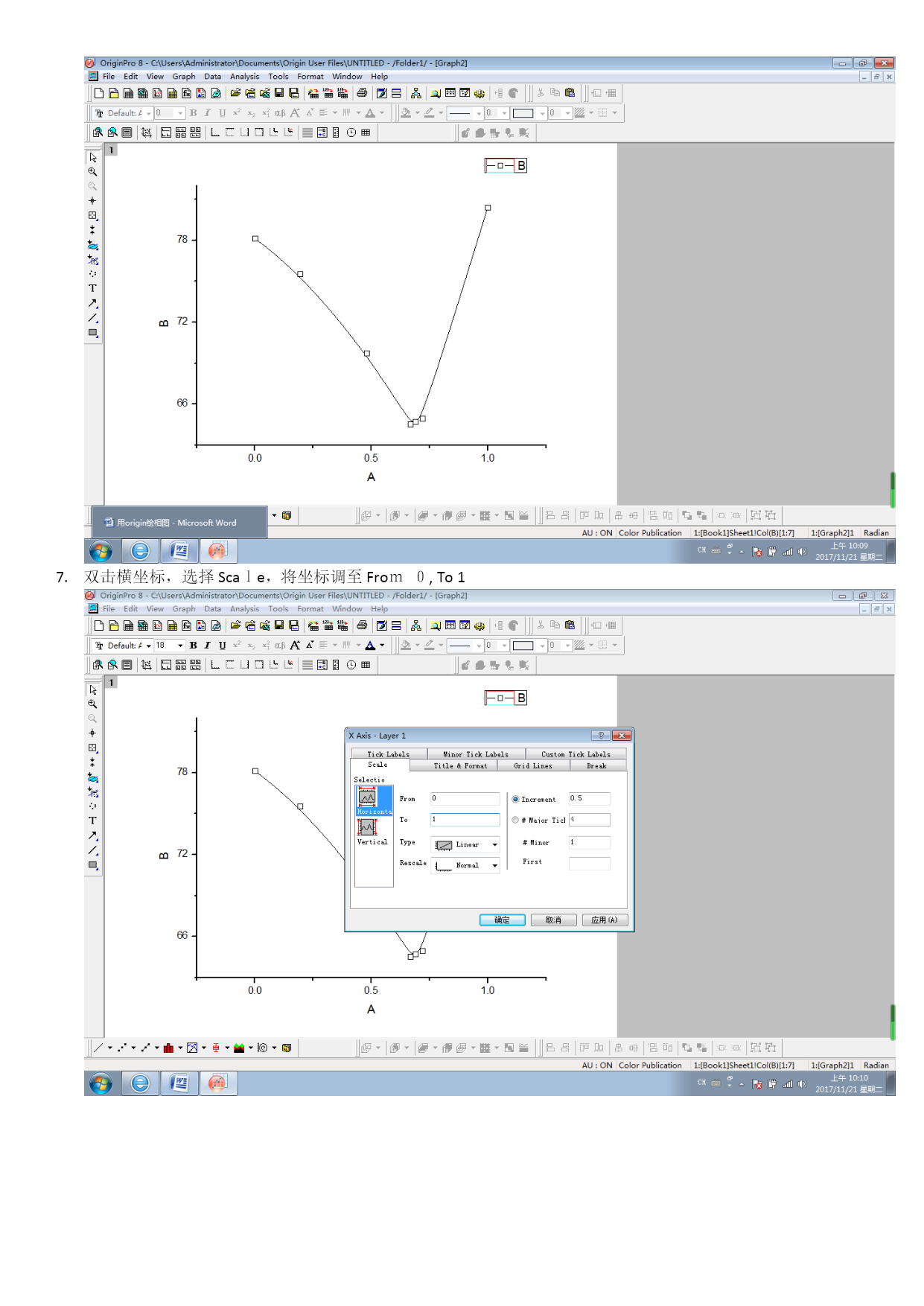

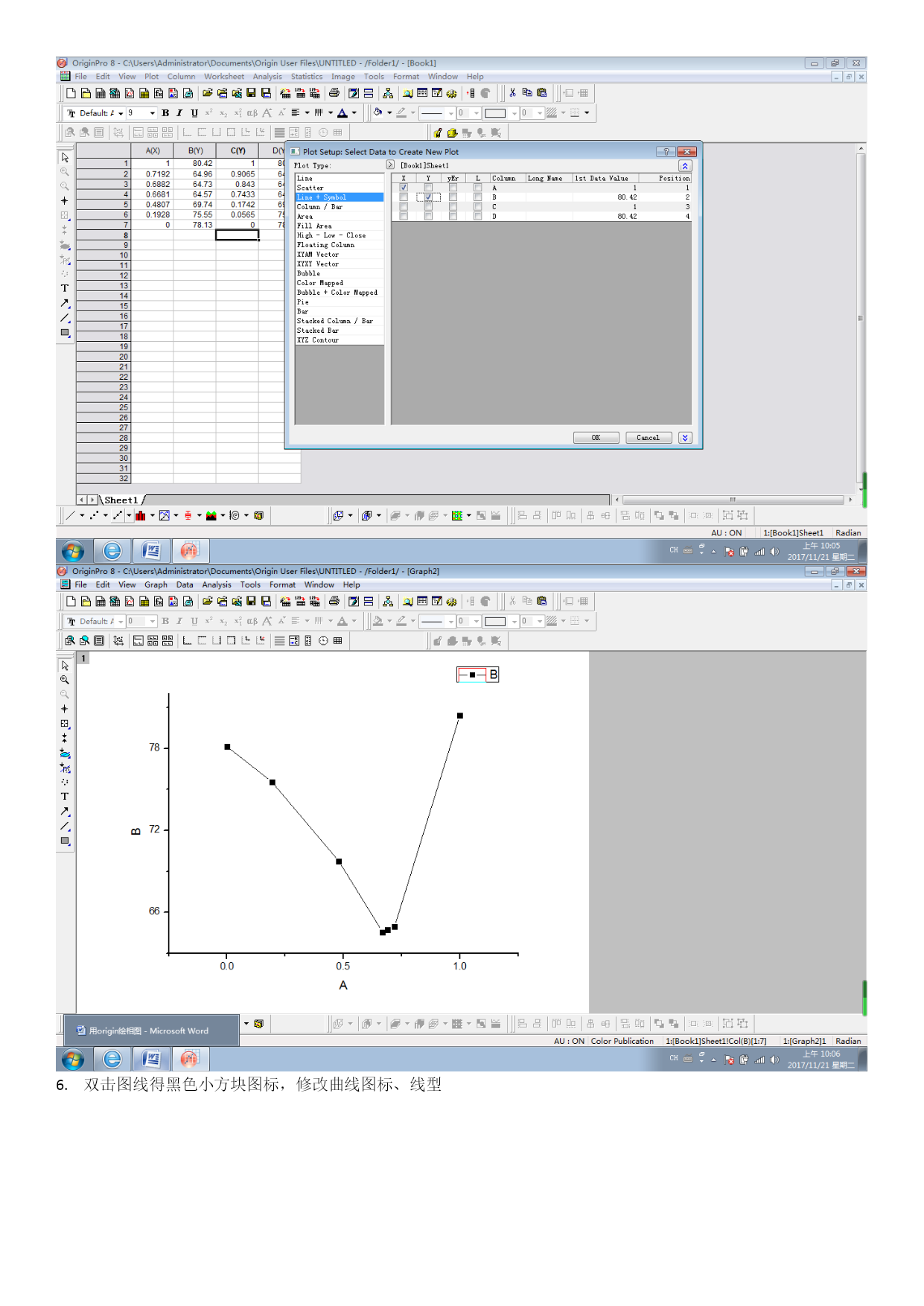

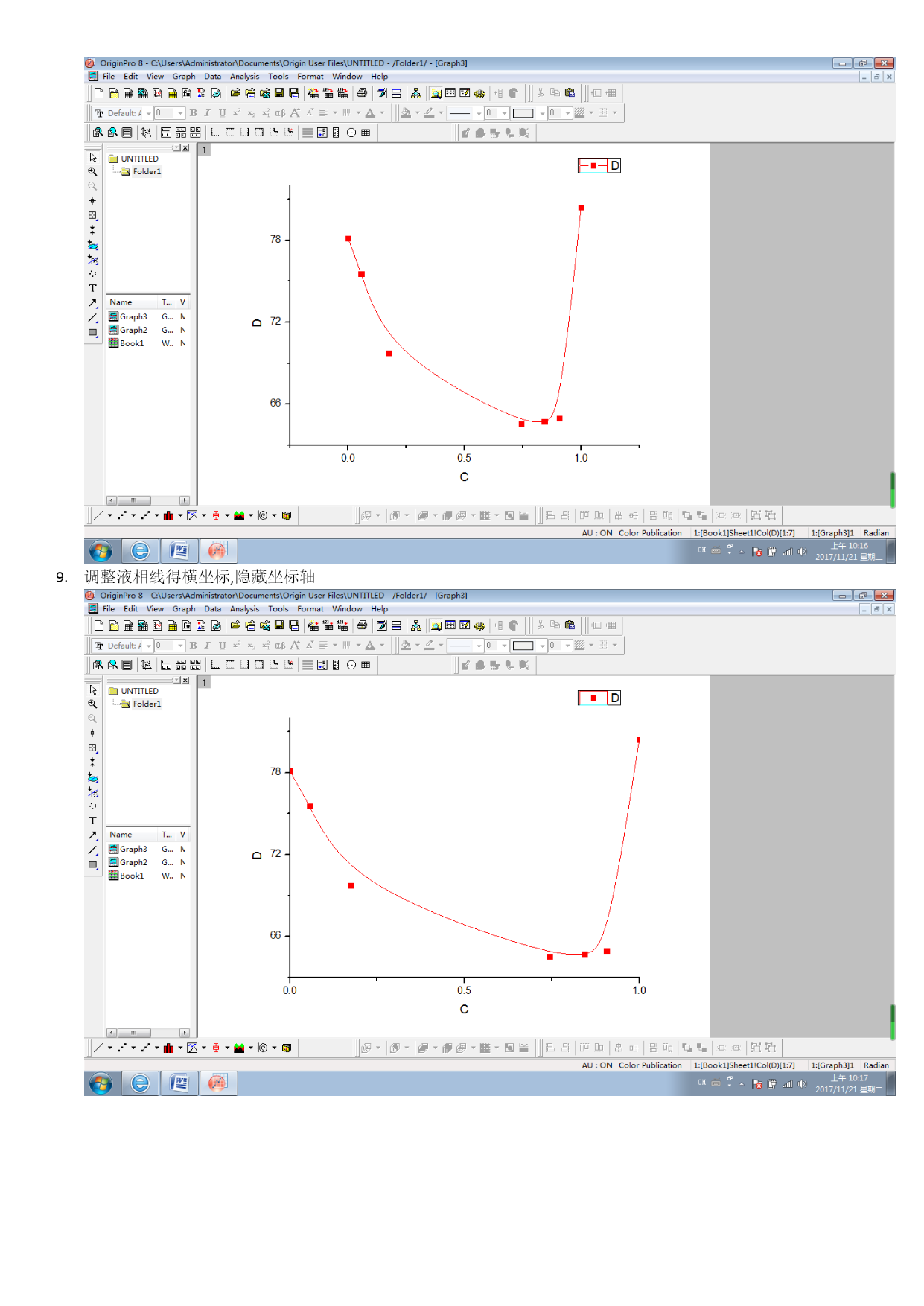

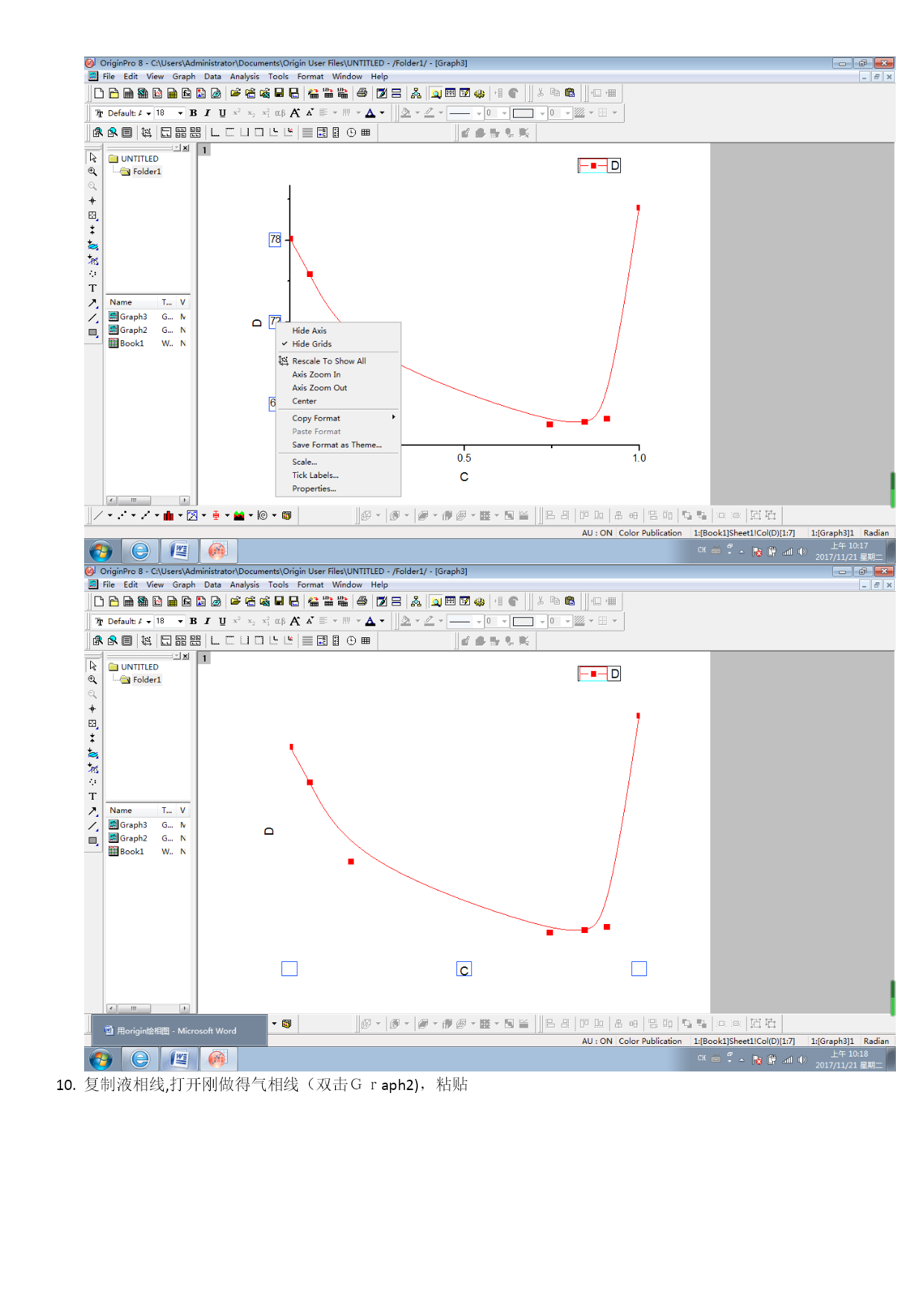

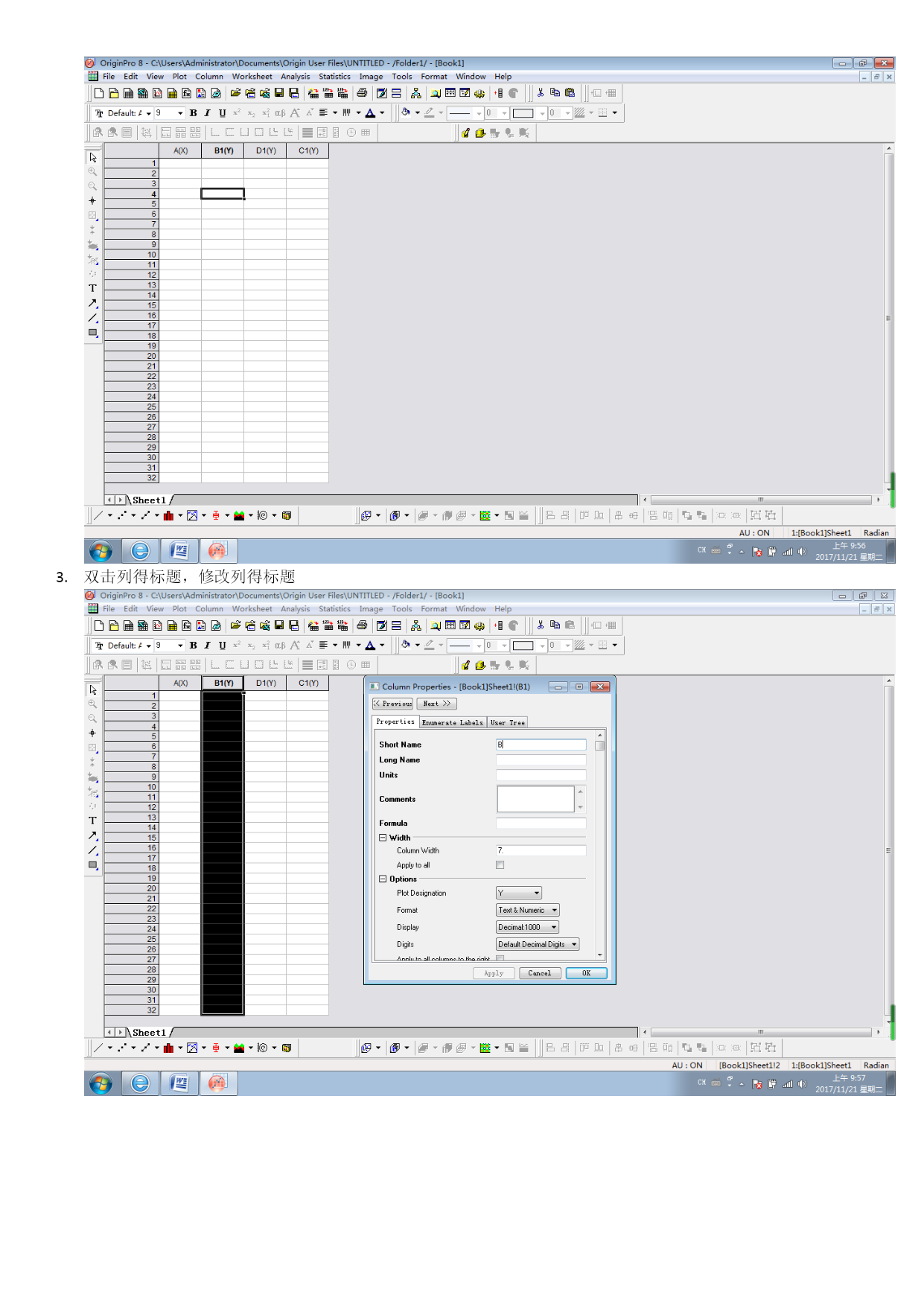

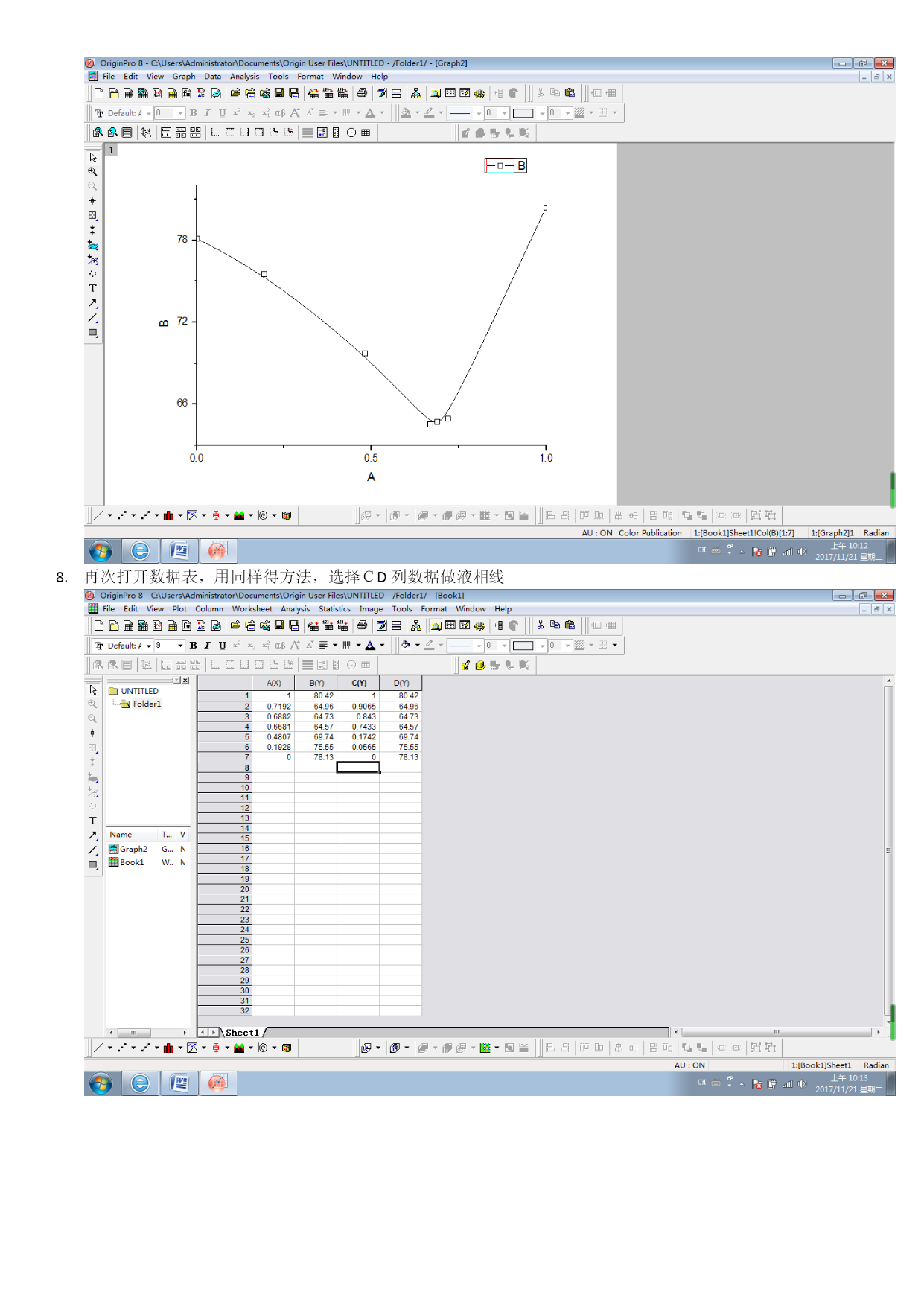

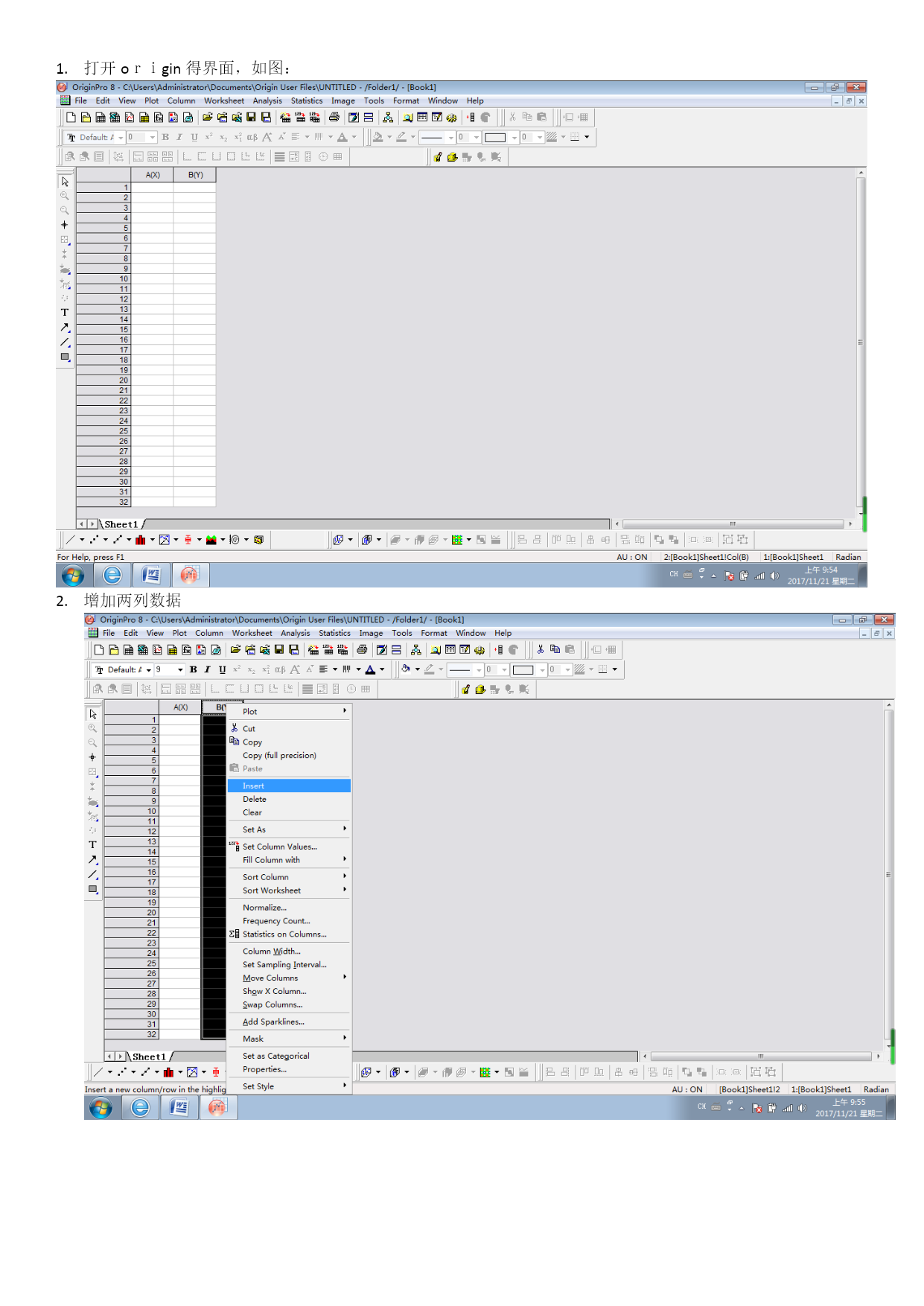

打开origin得界面,如图:增加两列数据双击列得标题,修改列得标题输入数据,A列为气相组成、B列为沸点、C列为液相组成、D列为沸点选择ﻩAB列数据做气相线双击图线得黑色小方块图标,修改曲线图标、线型双击横坐标,选择Scale,将坐标调至From0,To1再次打开数据表,用同样得方法,选择CD列数据做液相线调整液相线得横坐标,隐藏坐标轴复制液相线,打开刚做得气相线(双击Graph2),粘贴调整好图形后,在修改坐标轴标题等细节。
