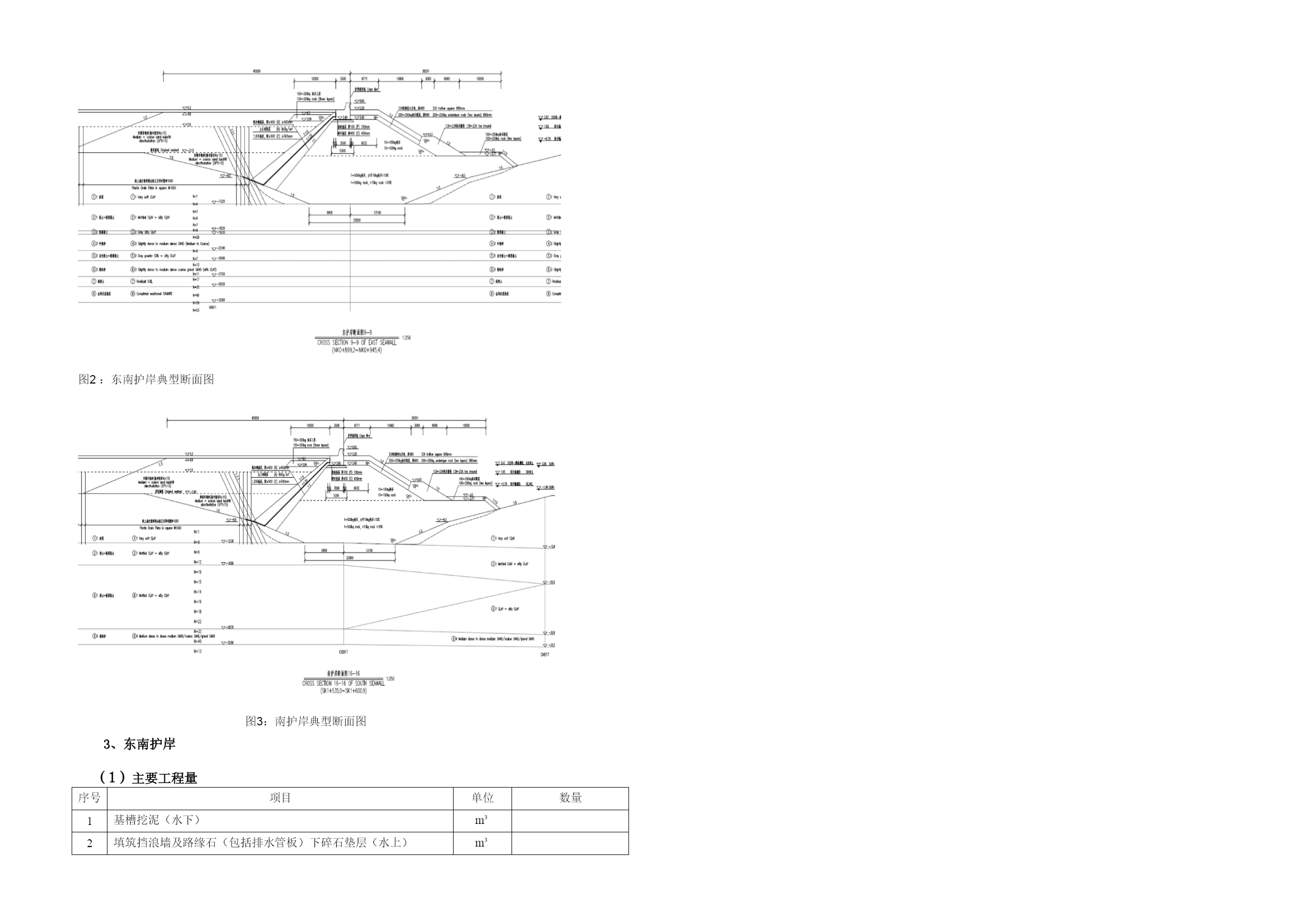

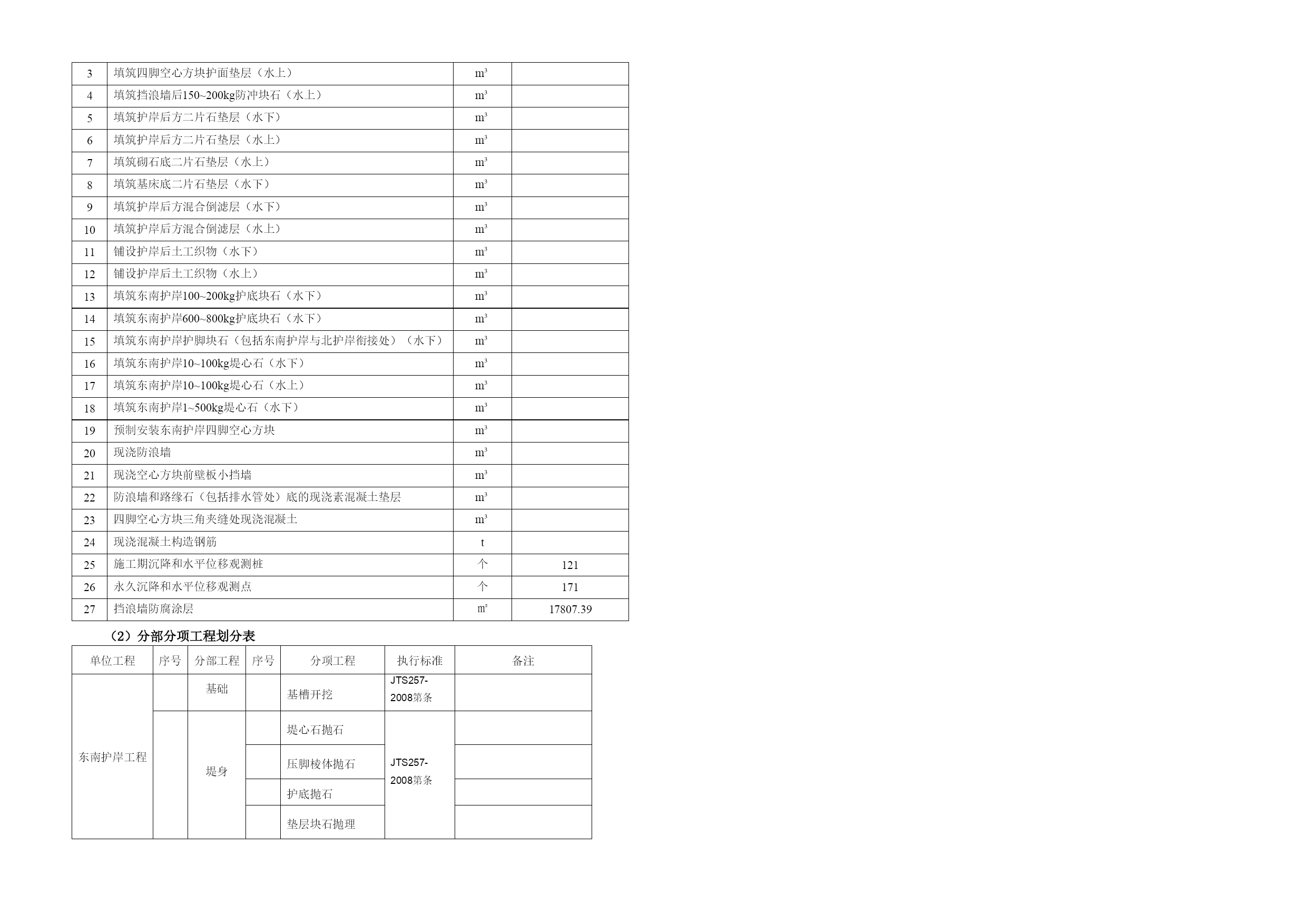

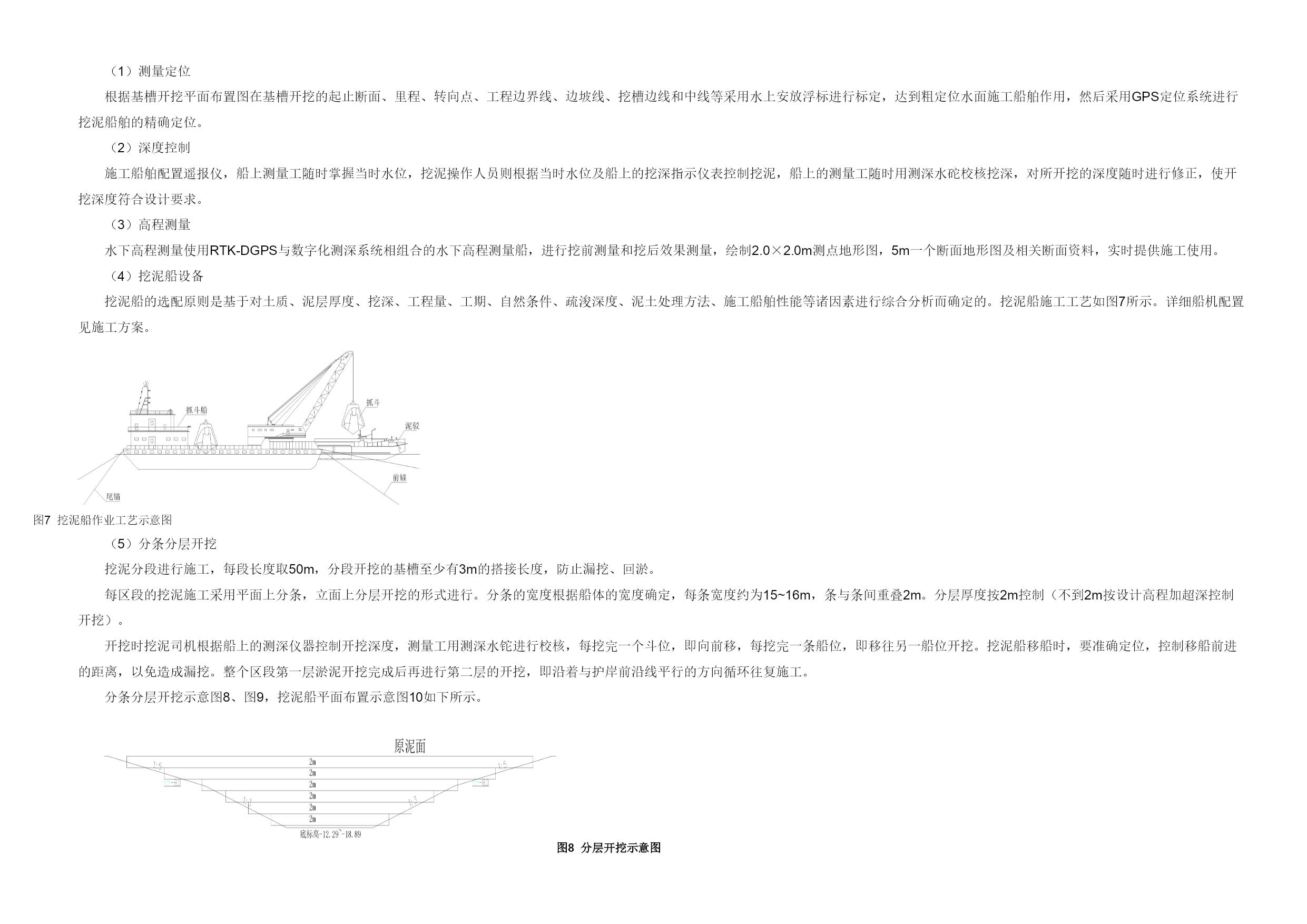

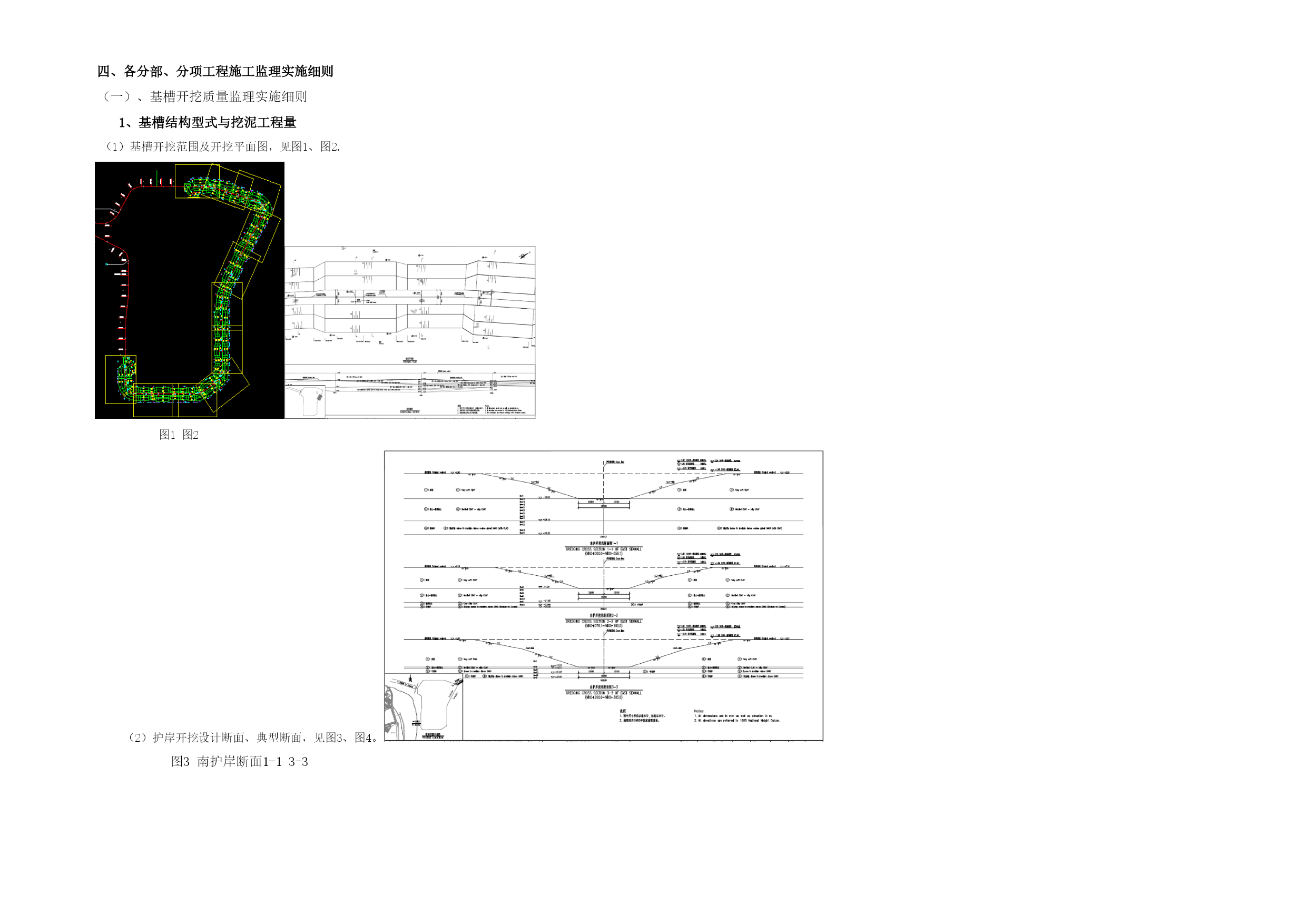

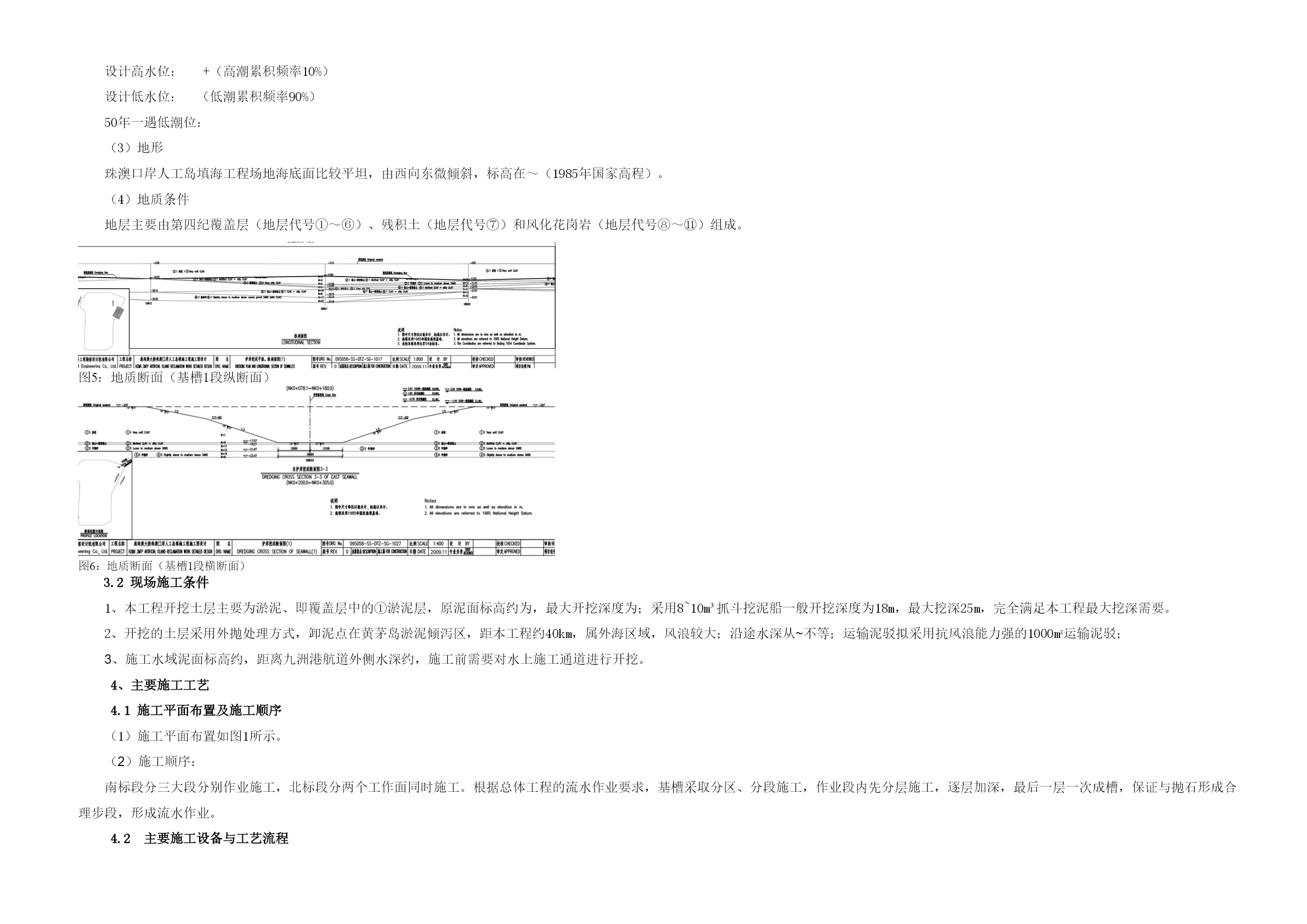

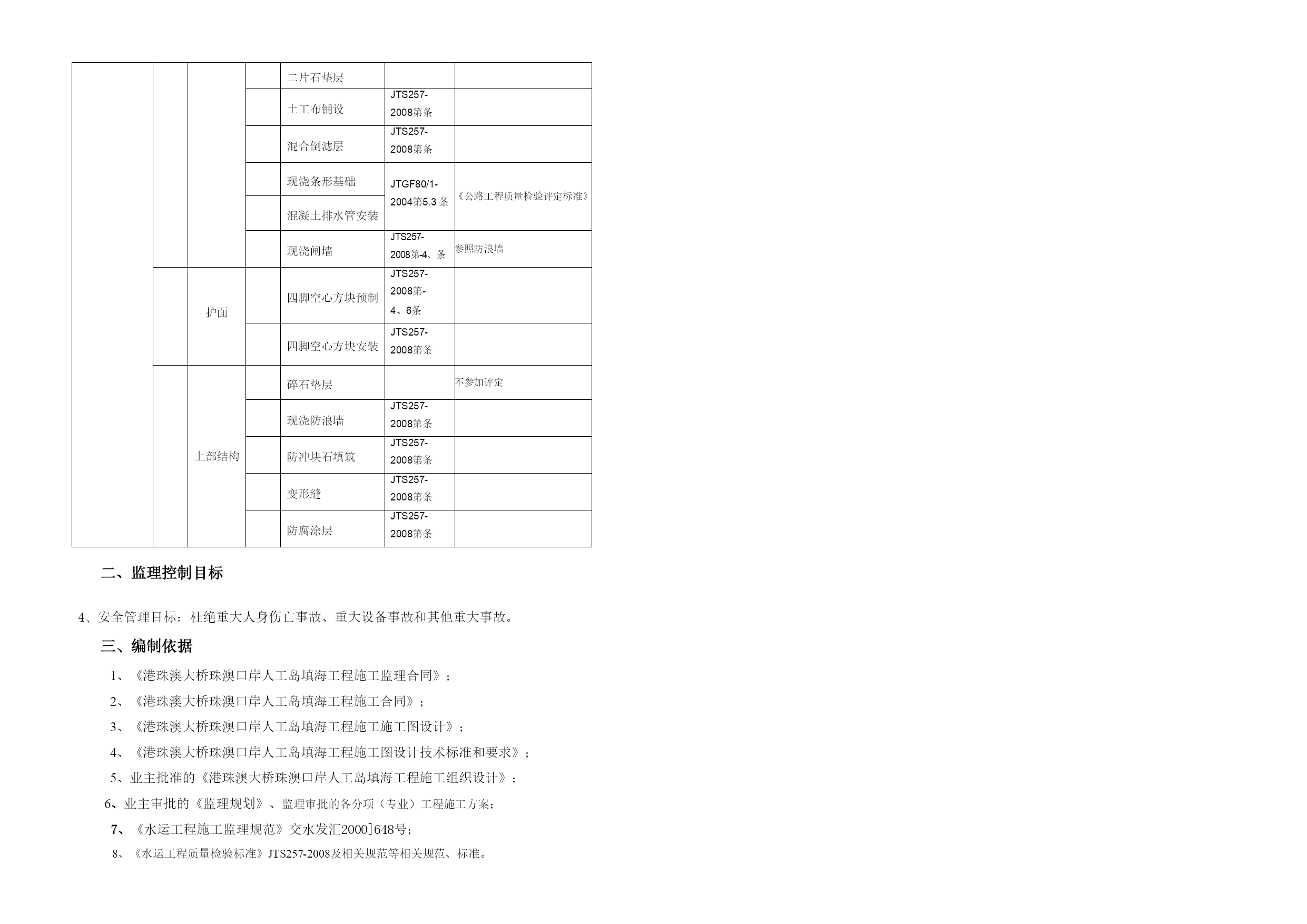

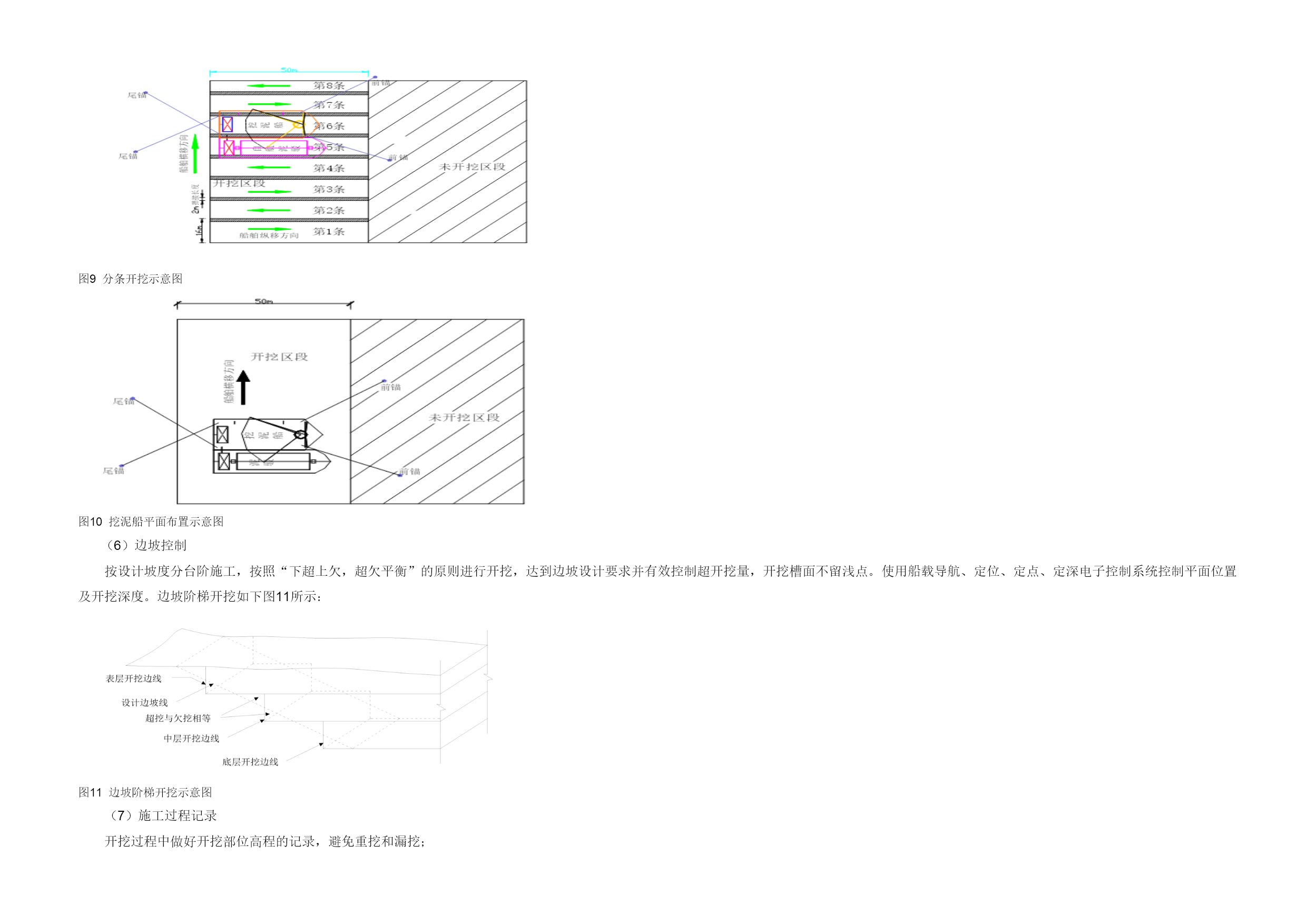

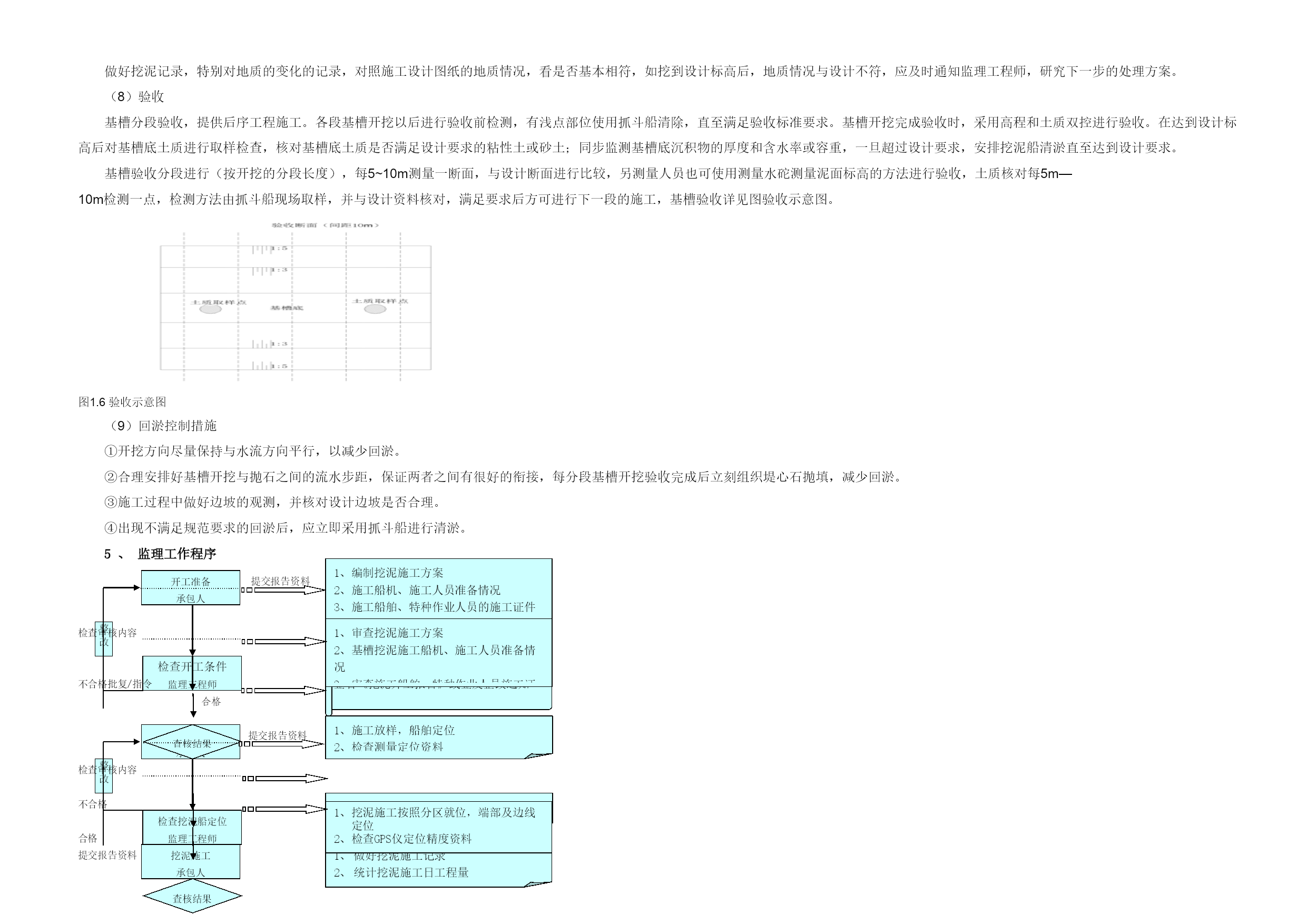

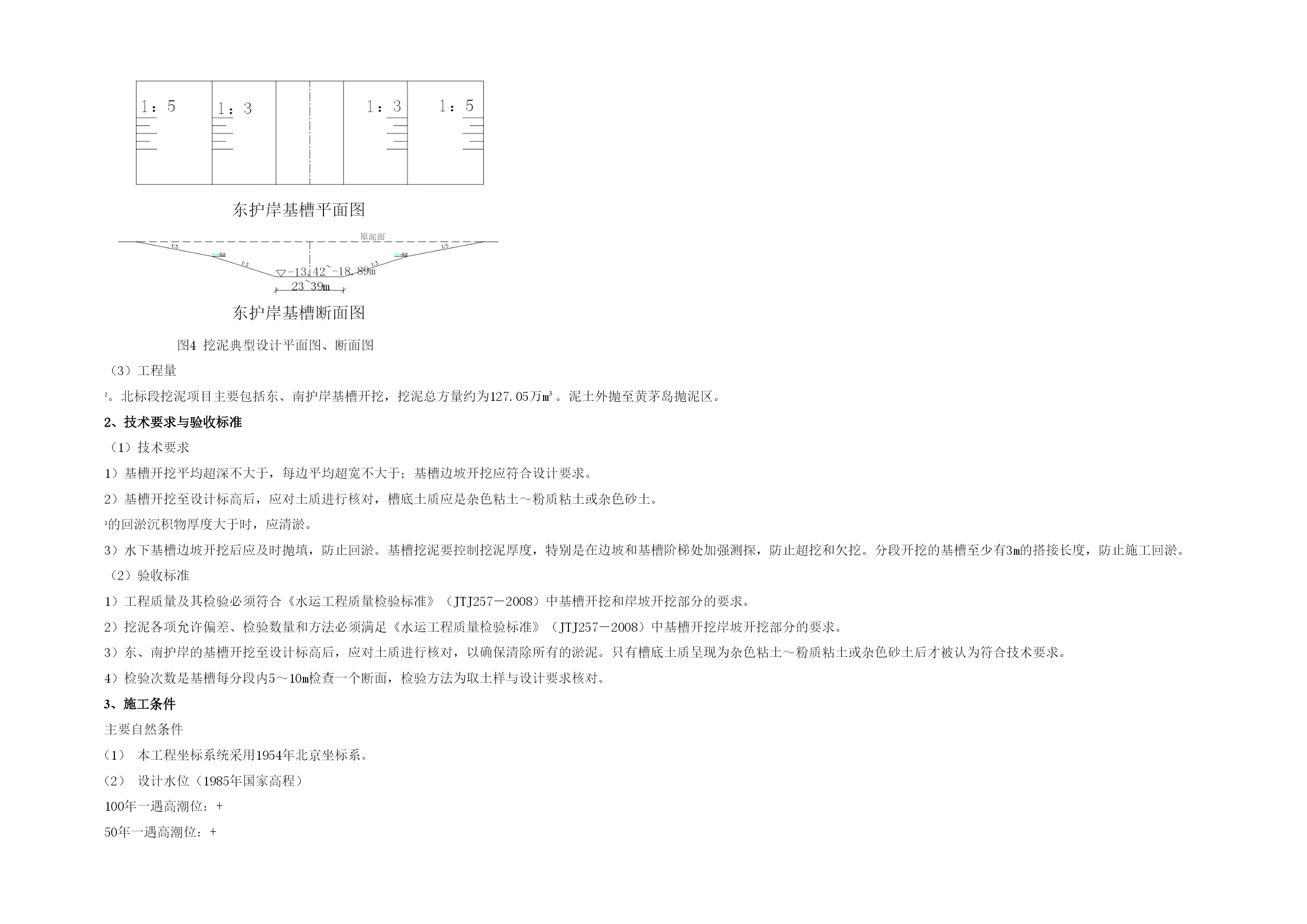

监理实施细则第一册东、南护岸工程一、工程概述1、工程概况拟建的珠澳口岸人工岛位于珠海市拱北湾近岸海域，地理坐标为22°12’31”N，22°34’31”E。港珠澳大桥珠澳口岸人工岛填海工程包括人工岛护岸、陆域形成、地基处理及交通船码头。形成后的陆域交工标高为+。本工程填海面积208.87万m2，护岸长度，交通船码头长。北标段：北标段主要包括斜坡式东、南护岸，半直立式北护岸，半直立式西护岸。真空联合堆载预压地基处理约17万m2，堆载联合降水预压地基处理约92万m2，直立式交通船码头（前沿线长）等。南标段：南标段主要包括斜坡式东、南护岸，斜坡式南护岸，半直立式西护岸，真空联合堆载预压地基处理约10万m2，堆载联合降水预压地基处理约95万m2。建设单位：珠海格力港珠澳大桥人工岛发展有限公司设计单位：中交第四航务工程勘察设计院有限公司监理单位：广州南华工程管理有限公司施工单位：中交四航局广航局联合体港珠澳大桥珠澳人工岛北标段项目部中交一航局天航局联合体港珠澳大桥珠澳人工岛南标段项目部工程投资：205238万元工程总工期：总工期均为36个月，开工日期暂定为：2009年12月。缺陷责任期：工程竣工验收后24个月。2、东南护岸结构形式、规模与陆域形成及地基处理方法（方式）东南护岸结构形式地基处理采用大开挖方案。标高以下边坡坡度为1：3，以上边坡坡度为1：5。回填块石采用1~500kg，其中小于10kg的块石含量不超过10%。基槽底宽为23m~39m。护岸上部堤身为10~100kg块石，外侧以200~250kg块石作为人工块体的垫层。护面块体采用3.0t的四脚空心方块，坡度为1：2。堤脚抛设1.5~2t的棱体块石，棱体顶宽为3m，坡度为1：2。护底块石顶面高程为和的，块石重量采用600~800kg，厚度为；顶面高程为的，块石重量采用100~200kg，厚度。堤心石后方为二片石（最小厚度不小于）和混合倒滤层结构（最小厚度不小于），中间铺设两层400g/m2土工布。堤顶设置反弧形挡浪墙，堤顶高程为。典型断面见图2，图3。图2：东南护岸典型断面图图3：南护岸典型断面图3、东南护岸（1）主要工程量序号项目单位数量1基槽挖泥（水下）m³2填筑挡浪墙及路缘石（包括排水管板）下碎石垫层（水上）m³3填筑四脚空心方块护面垫层（水上）m³4填筑挡浪墙后150~200kg防冲块石（水上）m³5填筑护岸后方二片石垫层（水下）m³6填筑护岸后方二片石垫层（水上）m³7填筑砌石底二片石垫层（水上）m³8填筑基床底二片石垫层（水下）m³9填筑护岸后方混合倒滤层（水下）m³10填筑护岸后方混合倒滤层（水上）m³11铺设护岸后土工织物（水下）m³12铺设护岸后土工织物（水上）m³13填筑东南护岸100~200kg护底块石（水下）m³14填筑东南护岸600~800kg护底块石（水下）m³15填筑东南护岸护脚块石（包括东南护岸与北护岸衔接处）（水下）m³16填筑东南护岸10~100kg堤心石（水下）m³17填筑东南护岸10~100kg堤心石（水上）m³18填筑东南护岸1~500kg堤心石（水下）m³19预制安装东南护岸四脚空心方块m³20现浇防浪墙m³21现浇空心方块前壁板小挡墙m³22防浪墙和路缘石（包括排水管处）底的现浇素混凝土垫层m³23四脚空心方块三角夹缝处现浇混凝土m³24现浇混凝土构造钢筋t25施工期沉降和水平位移观测桩个12126永久沉降和水平位移观测点个17127挡浪墙防腐涂层㎡17807.39（2）分部分项工程划分表单位工程序号分部工程序号分项工程执行标准备注东南护岸工程基础基槽开挖JTS257-2008第条堤身堤心石抛石JTS257-2008第条压脚棱体抛石护底抛石垫层块石抛理二片石垫层土工布铺设JTS257-2008第条混合倒滤层JTS257-2008第条现浇条形基础JTGF80/1-2004第5.3条《公路工程质量检验评定标准》混凝土排水管安装现浇闸墙JTS257-2008第-4、条参照防浪墙护面四脚空心方块预制JTS257-2008第-4、6条四脚空心方块安装JTS257-2008第条上部结构碎石垫层不参加评定现浇防浪墙JTS257-2008第条防冲块石填筑JTS257-2008第条变形缝JTS257-2008第条防腐涂层JTS257-2008第条二、监理控制目标4、安全管理目标：杜绝重大人身伤亡事故、重大设备事故和其他重大事故。三、编制依据1、《港珠澳大桥珠澳口岸人工岛填海工程施工监理合同》；2、《港珠澳大桥珠澳口岸人工岛填海工程施工合同》；3、《港珠澳大桥珠澳口岸人工岛填海工程施工施工图设计》；4、《港珠澳大桥珠澳口岸人工岛填海工程施工图设计技术标准和要求》；5、业主批准的《港珠澳大桥珠
