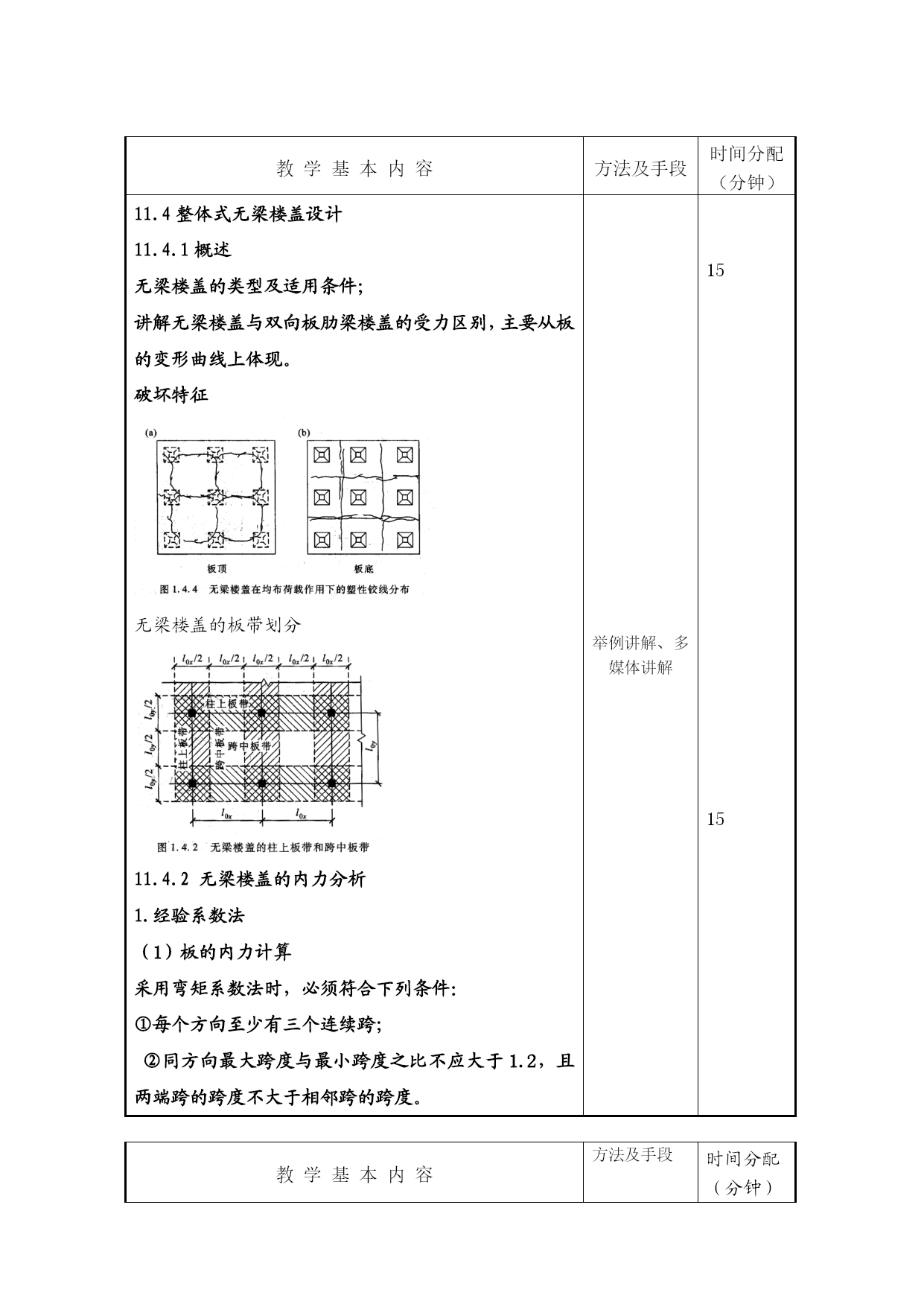

混凝土结构设计原理课程教案授课时间第15周周3第1-2节课次30授课方式（请打√）√理论课□讨论课□实验课□习题课□其他□课时安排2学时授课题目（教学章、节或主题）：11.4整体式无梁楼盖设计11.4.1概述11.4.2无梁楼盖的内力分析11.4.3无梁楼盖梁板设计11.4.4无梁楼盖柱帽设计11.5装配式梁板结构（介绍）教学目的、要求（分掌握、熟悉、了解三个层次）：1．了解无梁楼盖的类型；2．熟悉无梁楼盖的内力分析方法；3．了解无梁楼盖的配筋方案、构造要求；4．了解无梁楼盖的柱帽设计；5．了解装配式梁板结构的特点。教学重点及难点：教学重点：1.无梁楼盖的内力分析方法；2．板抗冲切验算方法；无梁楼盖的配筋方案、构造要求。教学难点：1．无梁楼盖的计算模型确定；2．无梁楼盖的配筋要点。课堂组织1．回顾单、双向板肋梁楼盖的设计方法→无梁楼盖的特点、类型；2．无梁楼盖的内力分析方法；3．讲解无梁楼盖的配筋方案、构造要求；4．讲解无梁楼盖柱帽设计。5．介绍装配式梁板结构的特点。教学基本内容方法及手段时间分配（分钟）11.4整体式无梁楼盖设计11.4.1概述无梁楼盖的类型及适用条件；讲解无梁楼盖与双向板肋梁楼盖的受力区别，主要从板的变形曲线上体现。破坏特征无梁楼盖的板带划分11.4.2无梁楼盖的内力分析1.经验系数法（1）板的内力计算采用弯矩系数法时，必须符合下列条件：①每个方向至少有三个连续跨；②同方向最大跨度与最小跨度之比不应大于1.2，且两端跨的跨度不大于相邻跨的跨度。举例讲解、多媒体讲解1515教学基本内容方法及手段时间分配（分钟）③任一区格板的长跨与短跨之比值不大于1.5；④可变荷载和永久荷载设计值之比值q／g＜=3。⑤结构体系中应有足够的抗侧力支撑或建立墙。只考虑全部均布荷载，不考虑活载不利布置。计算单元纵横两个方向计算跨度：弯矩系数法步骤计算每个区格两个方向的总弯矩。每一方向的总弯矩分别分配柱上板带和跨中板带的支座截面和跨中截面。分配系数可按规定选取。可以适量调整柱上板带和跨中板带负弯矩比例。（2）支柱内力计算当可变荷载较小时：2.等代框架法当可变荷载较大时：应考率附加弯矩。（2）等代框架法条件：任一区格板的长跨与短跨之比值不大于2。纵横向分别看成等效的框架。楼板看成框架梁，柱看成框架柱。举例讲解、多媒体讲解1010教学基本内容方法及手段时间分配（分钟）等效框架梁：宽：竖向荷载作用时取板跨中心线间的距离，水平荷载作用时取板跨中心线间距离的一半；高：板的厚度；跨度：在两个方向分别取为：其中c为柱帽的宽度。等代柱：截面即原柱的截面。计算高度为：对底层，取为基础顶面至楼板底面的高度减去拄帽的高度；对于其他各楼层，取为层高减去柱帽的高度。内力分析的方法：竖向荷载作用：分层法、力矩分配法；水平荷载作用：D值法、反弯点法。等效框架法计算步骤：计算等效框架梁、柱的几何特征。按框架梁计算内力。计算得出总弯矩，分别分配柱上板带和跨中板带的支座截面和跨中截面。系数可查表。内力计算注意问题1.允许在保持总弯矩值不变的情况下，将柱上板带负弯矩的10％分配给跨中板带负弯矩。2.考虑到楼盖中存在的穹隆作用(拱作用)，可参照前述对肋梁楼盖中与梁整体连接的板的规定，对计算所得的弯矩值予以折减。11.4.3无梁楼盖梁板设计举例讲解、多媒体讲解1020教学基本内容方法及手段时间分配（分钟）1.板的厚度：有柱帽时：h≥l0/35;无柱帽时：h≥l0/32;l0为区格板的长边计算跨度。2.板的配筋：可划分三个区域。板的配筋一般采用绑扎，弯起式钢筋，弯筋一般为一端直线段，一端弯起形式，负筋直径≥12mm，钢筋弯起和切断点的位置如上图。3．边梁边梁是指无梁楼盖的周边梁，其高度≥2.5倍板厚，受力除半个柱上板带传来的弯矩，还包括相应的扭矩。1.4.4无梁楼盖柱帽设计为确定柱帽尺寸和配筋，必须满足板的受冲切承载力要求。举例讲解、多媒体讲解1020教学基本内容方法及手段时间分配（分钟）无梁楼盖柱帽构造：见图1.4.10冲切承载力计算公式不配箍筋或弯起钢筋的板：当受冲切承载力不满足要求，且板厚受到限制，可配箍筋或弯起钢筋，此时：受冲切截面：配置箍筋：配置弯起钢筋:配筋构造要求：§11.5装配式与装配整体式楼盖11.5.1概述11．5．2
