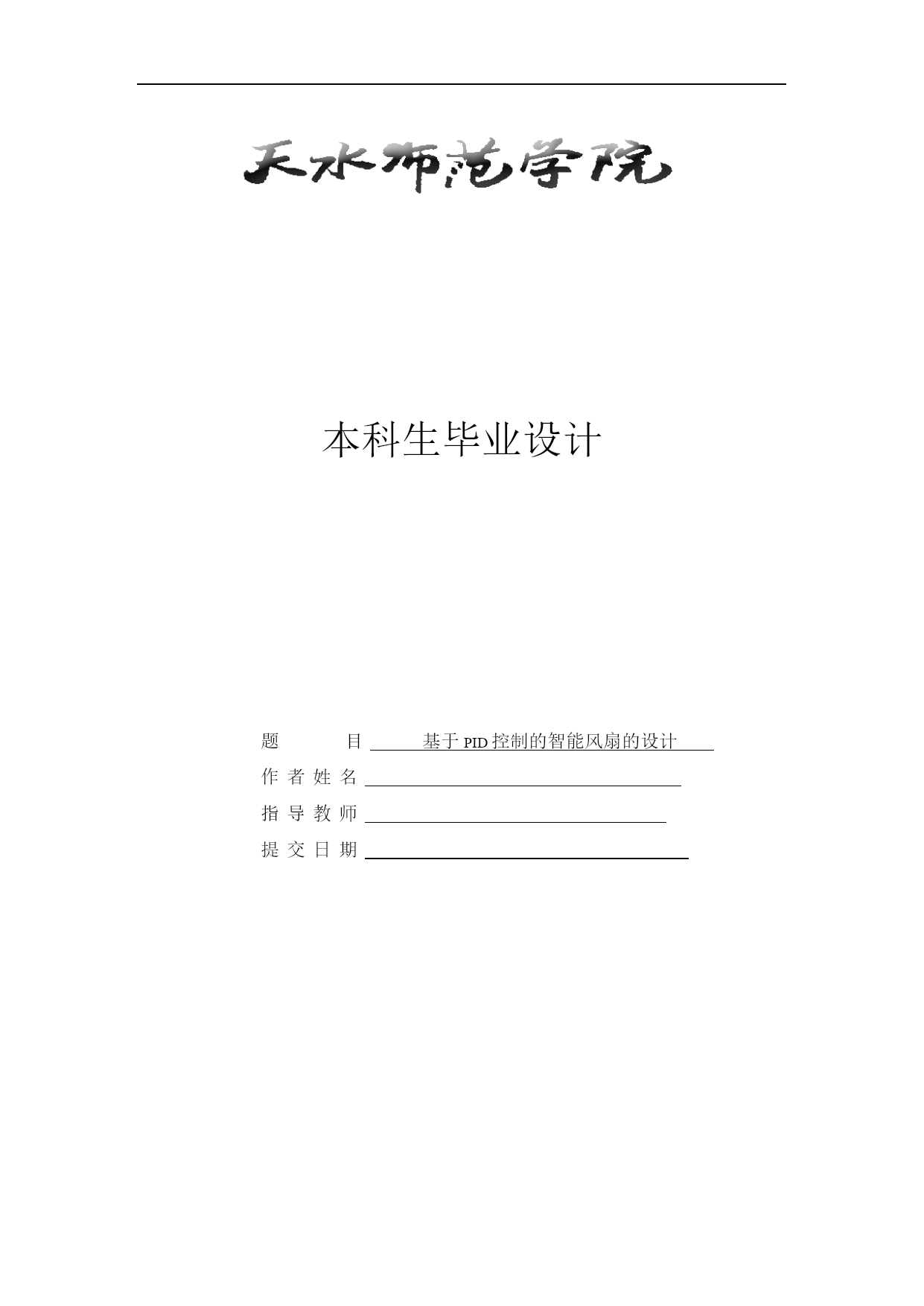

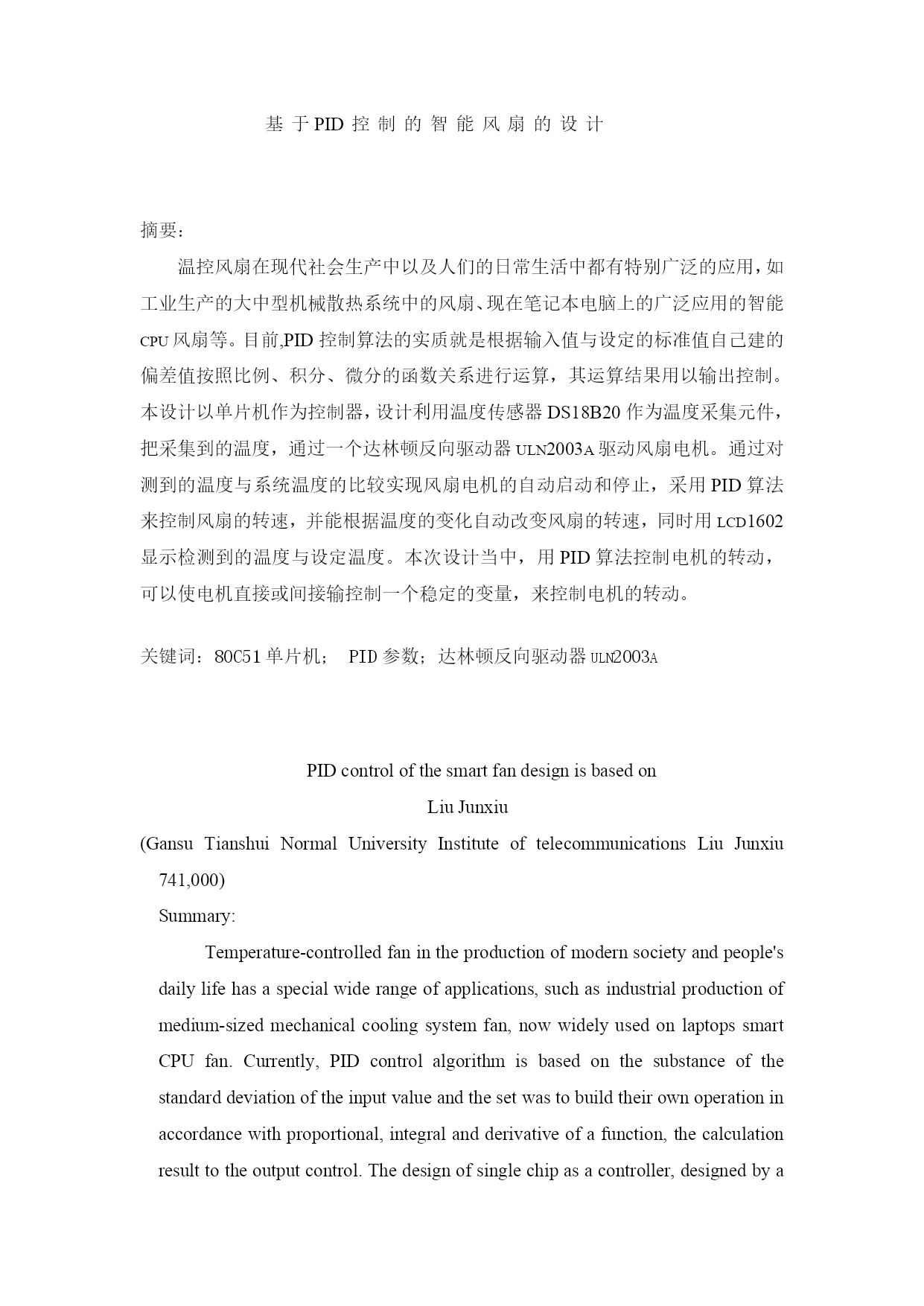

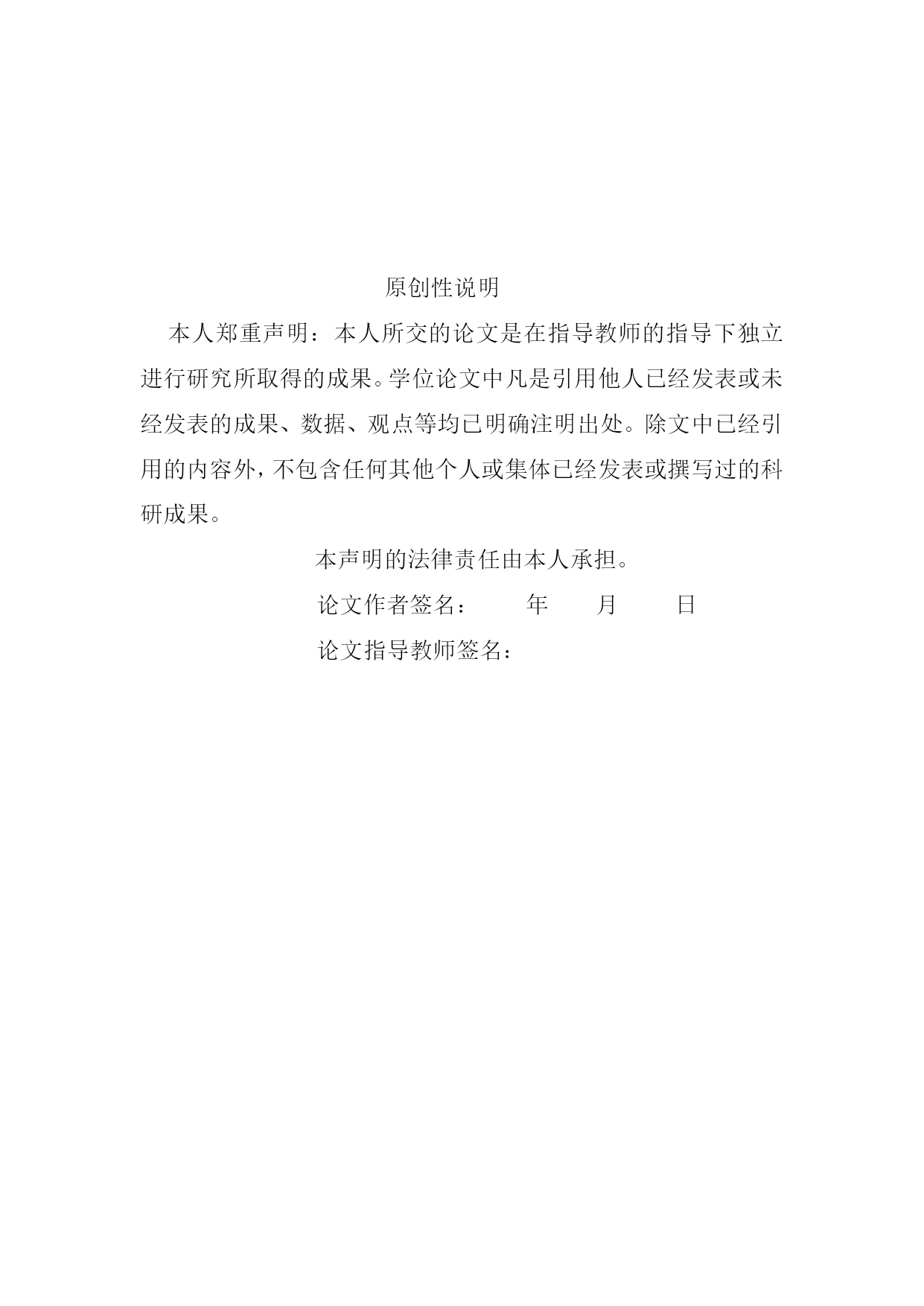

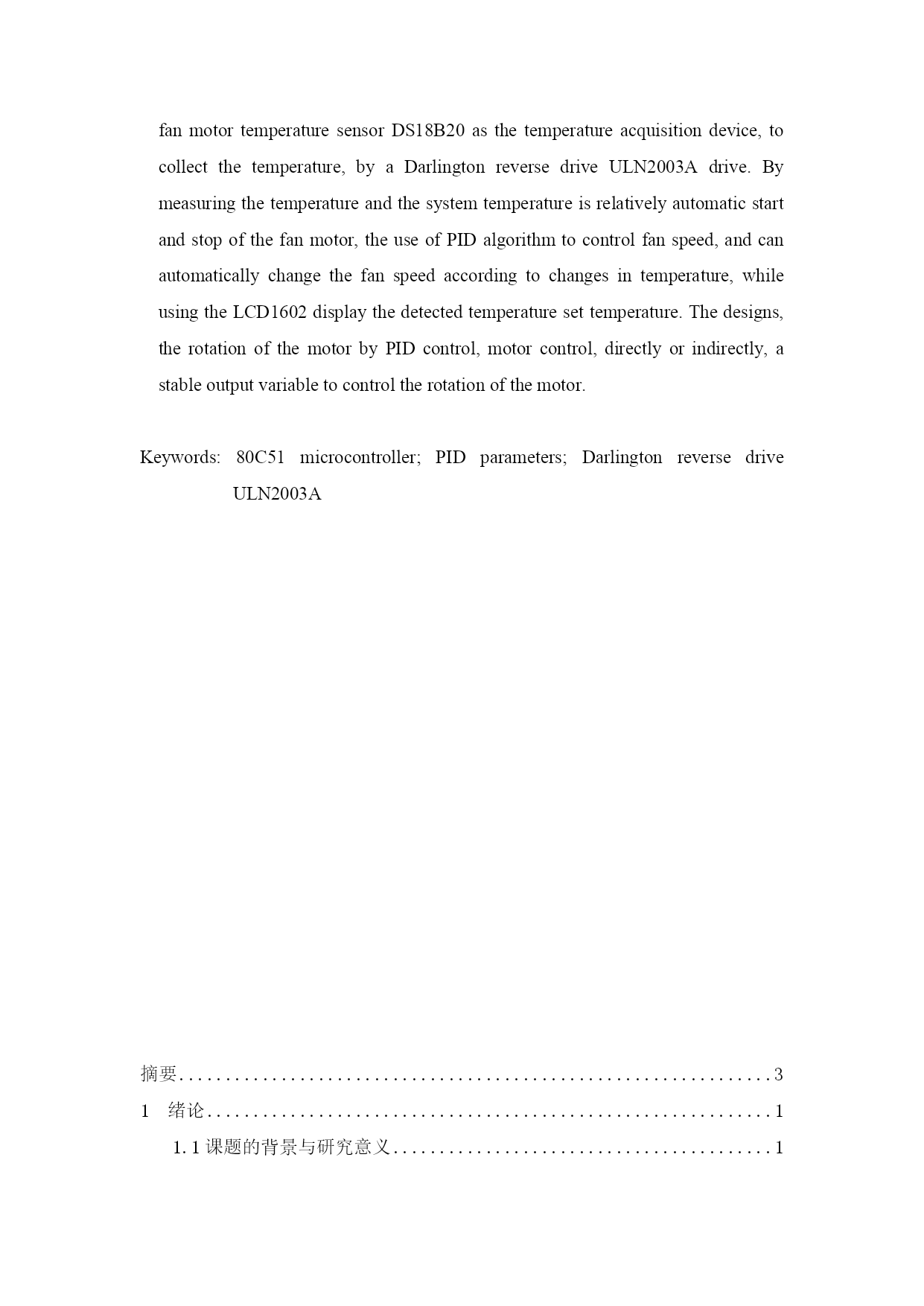

本科生毕业设计题目基于pid控制的智能风扇的设计作者姓名指导教师提交日期原创性说明本人郑重声明：本人所交的论文是在指导教师的指导下独立进行研究所取得的成果。学位论文中凡是引用他人已经发表或未经发表的成果、数据、观点等均已明确注明出处。除文中已经引用的内容外，不包含任何其他个人或集体已经发表或撰写过的科研成果。本声明的法律责任由本人承担。论文作者签名：年月日论文指导教师签名：基于PID控制的智能风扇的设计摘要：温控风扇在现代社会生产中以及人们的日常生活中都有特别广泛的应用，如工业生产的大中型机械散热系统中的风扇、现在笔记本电脑上的广泛应用的智能cpu风扇等。目前,PID控制算法的实质就是根据输入值与设定的标准值自己建的偏差值按照比例、积分、微分的函数关系进行运算，其运算结果用以输出控制。本设计以单片机作为控制器，设计利用温度传感器DS18B20作为温度采集元件，把采集到的温度，通过一个达林顿反向驱动器uln2003a驱动风扇电机。通过对测到的温度与系统温度的比较实现风扇电机的自动启动和停止，采用PID算法来控制风扇的转速，并能根据温度的变化自动改变风扇的转速，同时用lcd1602显示检测到的温度与设定温度。本次设计当中，用PID算法控制电机的转动，可以使电机直接或间接输控制一个稳定的变量，来控制电机的转动。关键词：80C51单片机；PID参数；达林顿反向驱动器uln2003aPIDcontrolofthesmartfandesignisbasedonLiuJunxiu(GansuTianshuiNormalUniversityInstituteoftelecommunicationsLiuJunxiu741,000)Summary:Temperature-controlledfanintheproductionofmodernsocietyandpeople'sdailylifehasaspecialwiderangeofapplications,suchasindustrialproductionofmedium-sizedmechanicalcoolingsystemfan,nowwidelyusedonlaptopssmartCPUfan.Currently,PIDcontrolalgorithmisbasedonthesubstanceofthestandarddeviationoftheinputvalueandthesetwastobuildtheirownoperationinaccordancewithproportional,integralandderivativeofafunction,thecalculationresulttotheoutputcontrol.Thedesignofsinglechipasacontroller,designedbyafanmotortemperaturesensorDS18B20asthetemperatureacquisitiondevice,tocollectthetemperature,byaDarlingtonreversedriveULN2003Adrive.Bymeasuringthetemperatureandthesystemtemperatureisrelativelyautomaticstartandstopofthefanmotor,theuseofPIDalgorithmtocontrolfanspeed,andcanautomaticallychangethefanspeedaccordingtochangesintemperature,whileusingtheLCD1602displaythedetectedtemperaturesettemperature.Thedesigns,therotationofthemotorbyPIDcontrol,motorcontrol,directlyorindirectly,astableoutputvariabletocontroltherotationofthemotor.Keywords:80C51microcontroller;PIDparameters;DarlingtonreversedriveULN2003ATOC\o"1-3"\h\uHYPERLINK\l_Toc11786摘要PAGEREF_Toc117863HYPERLINK\l_Toc18321绪论PAGEREF_Toc1
