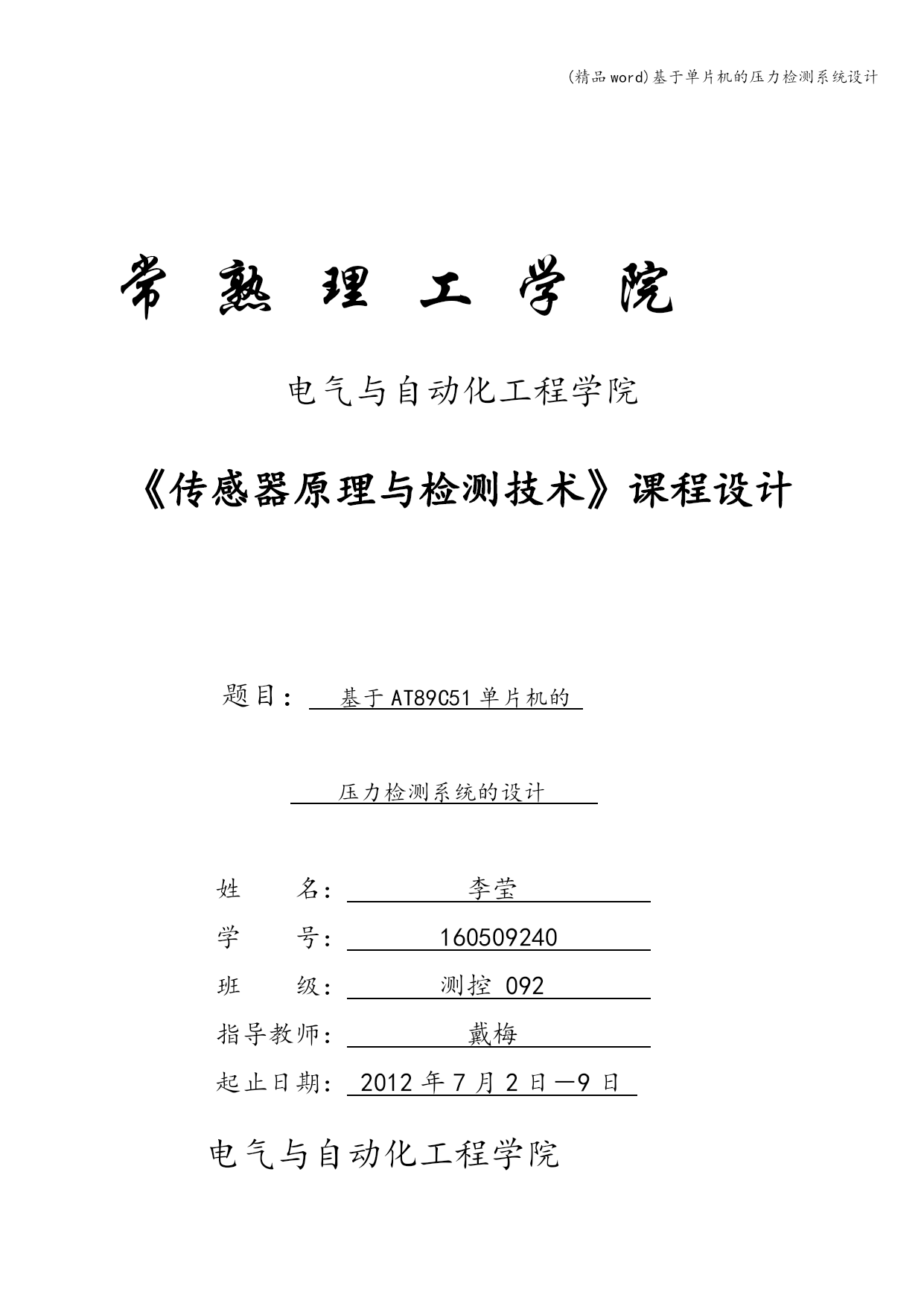

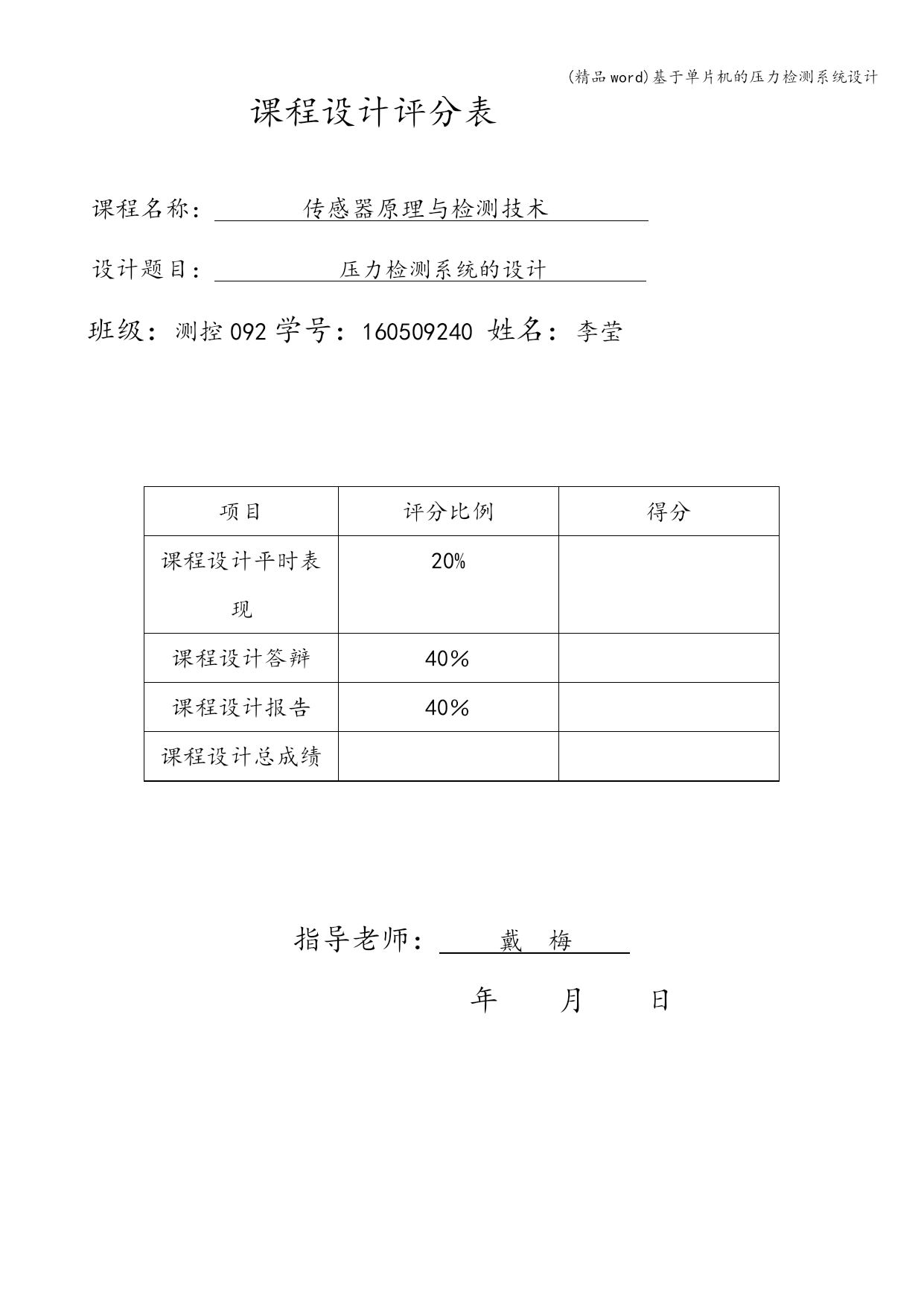

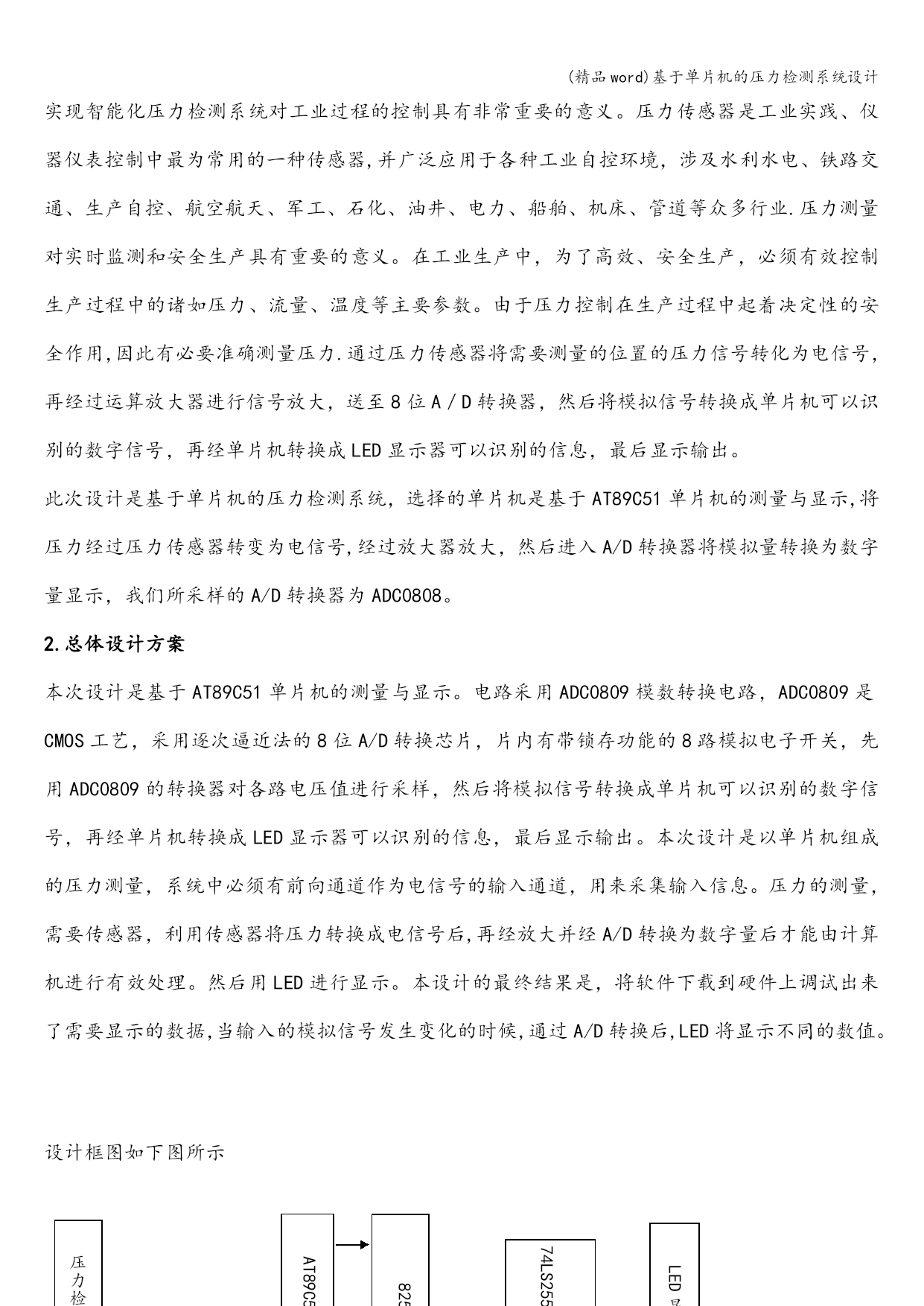

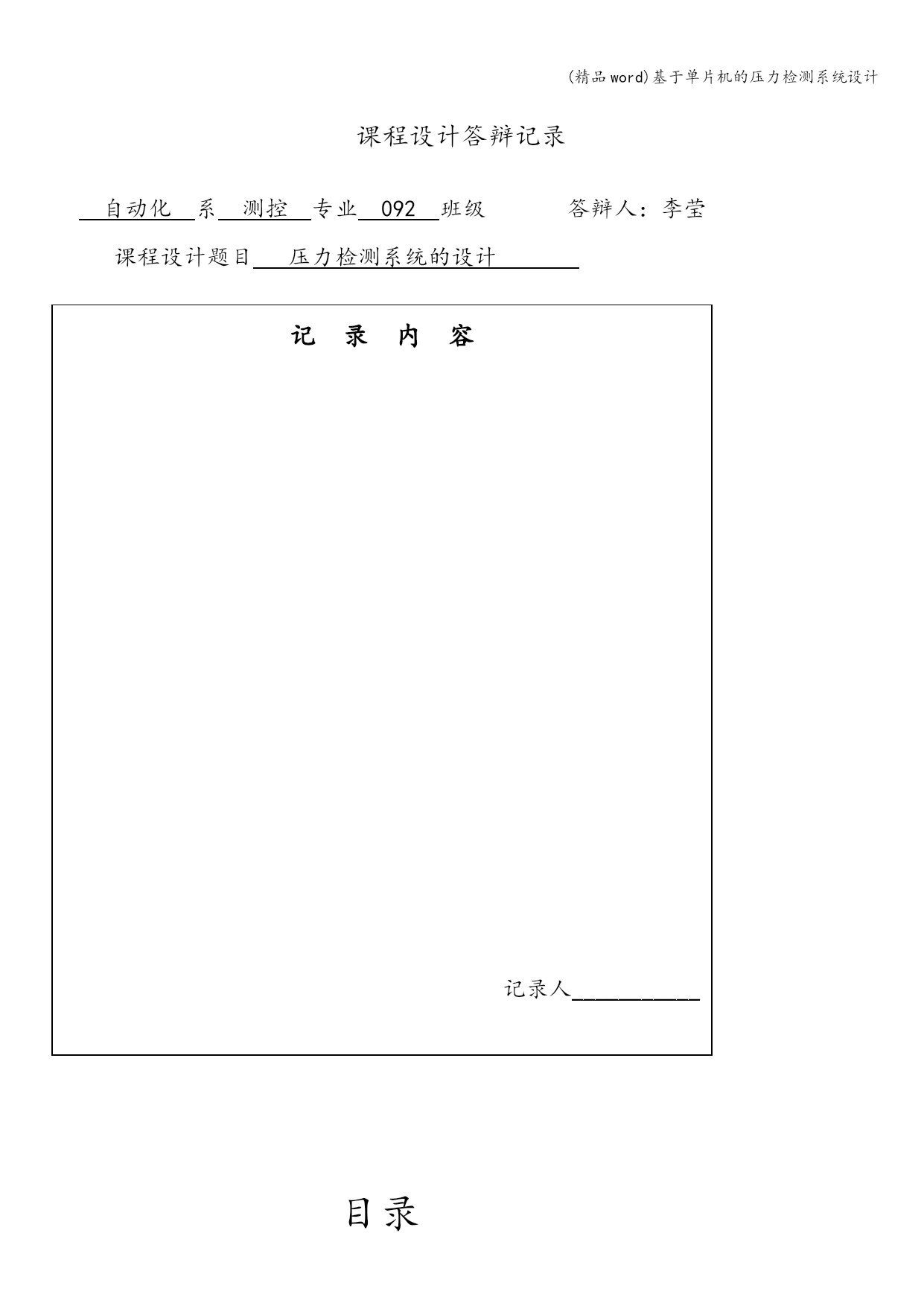

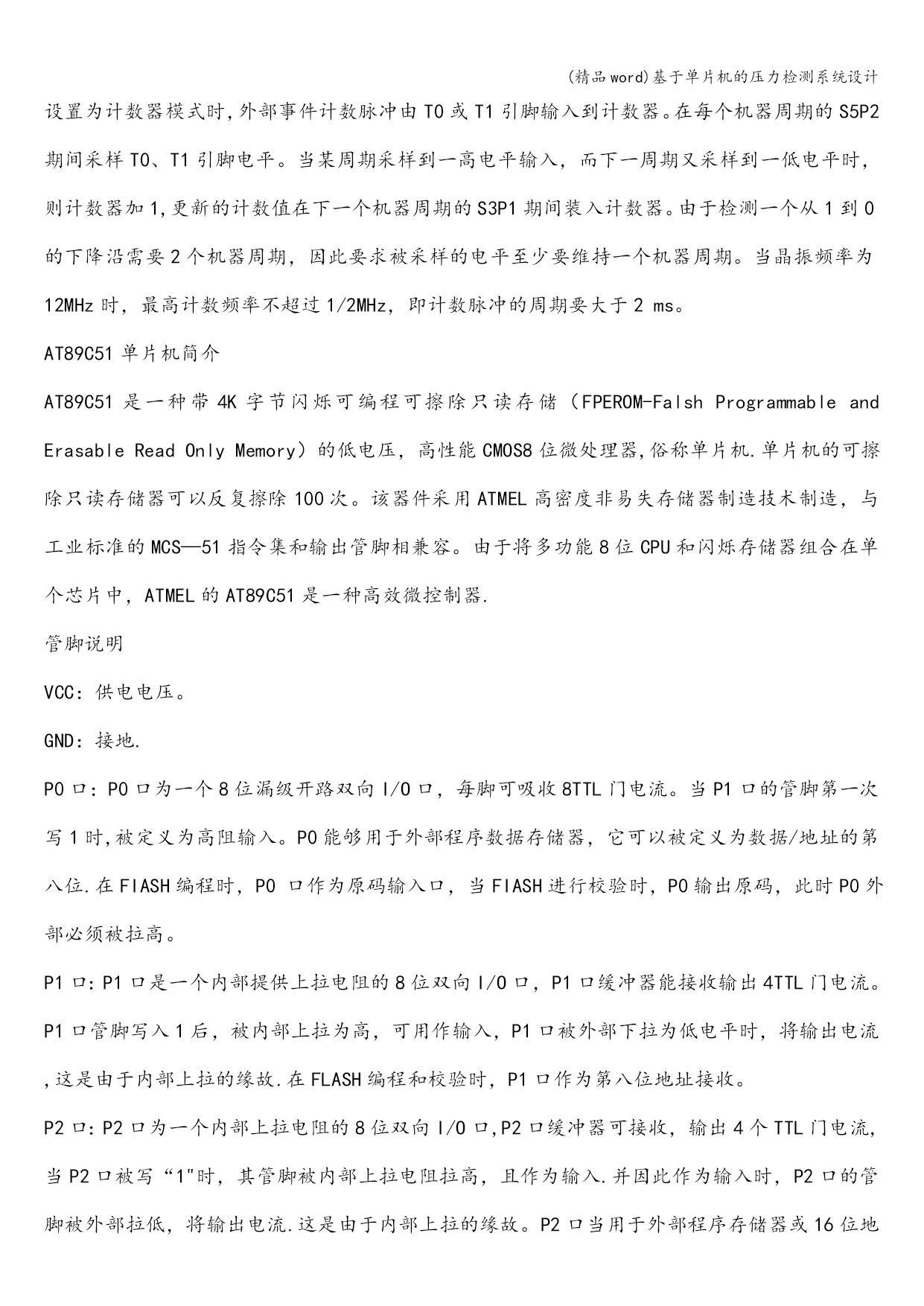

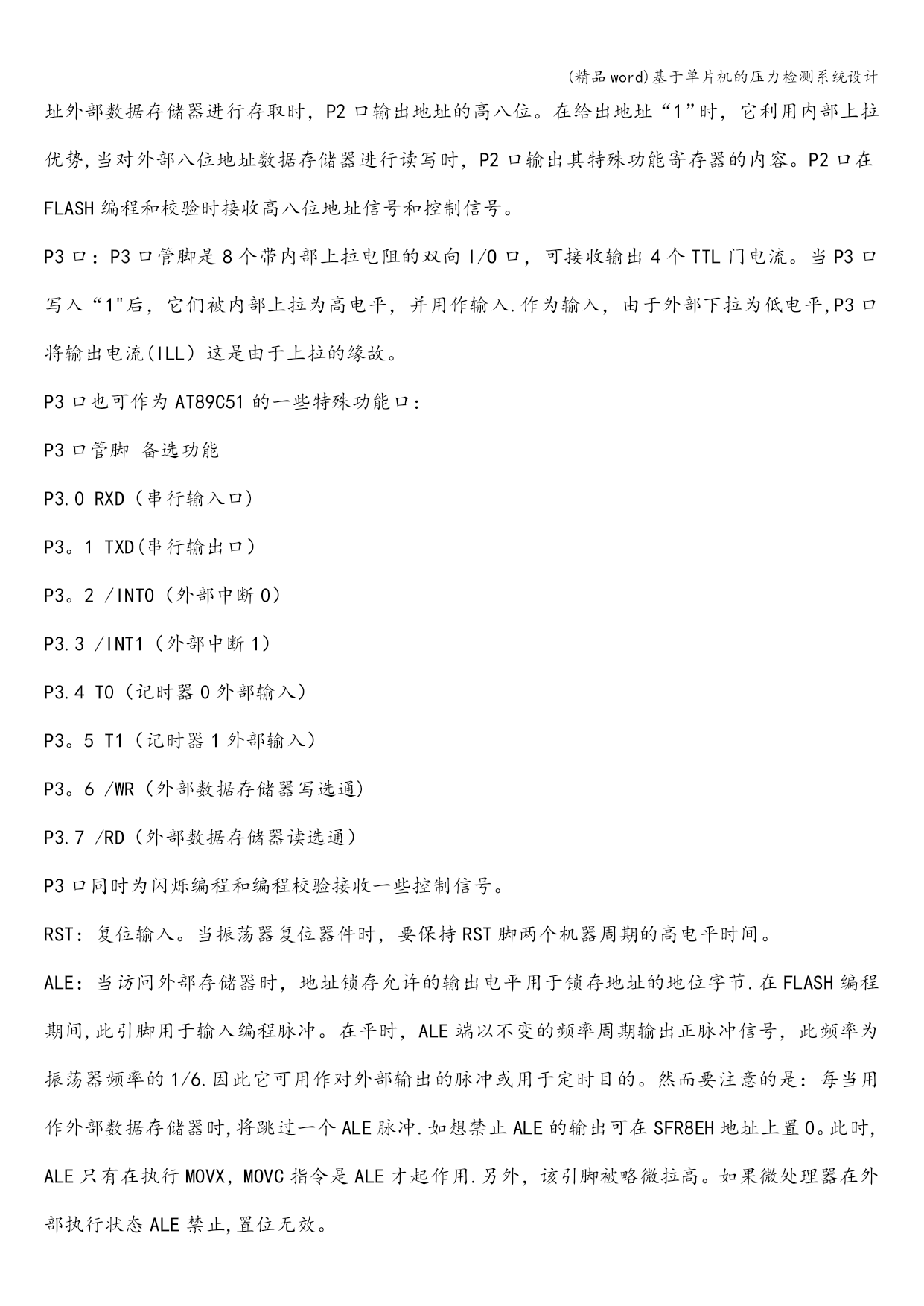

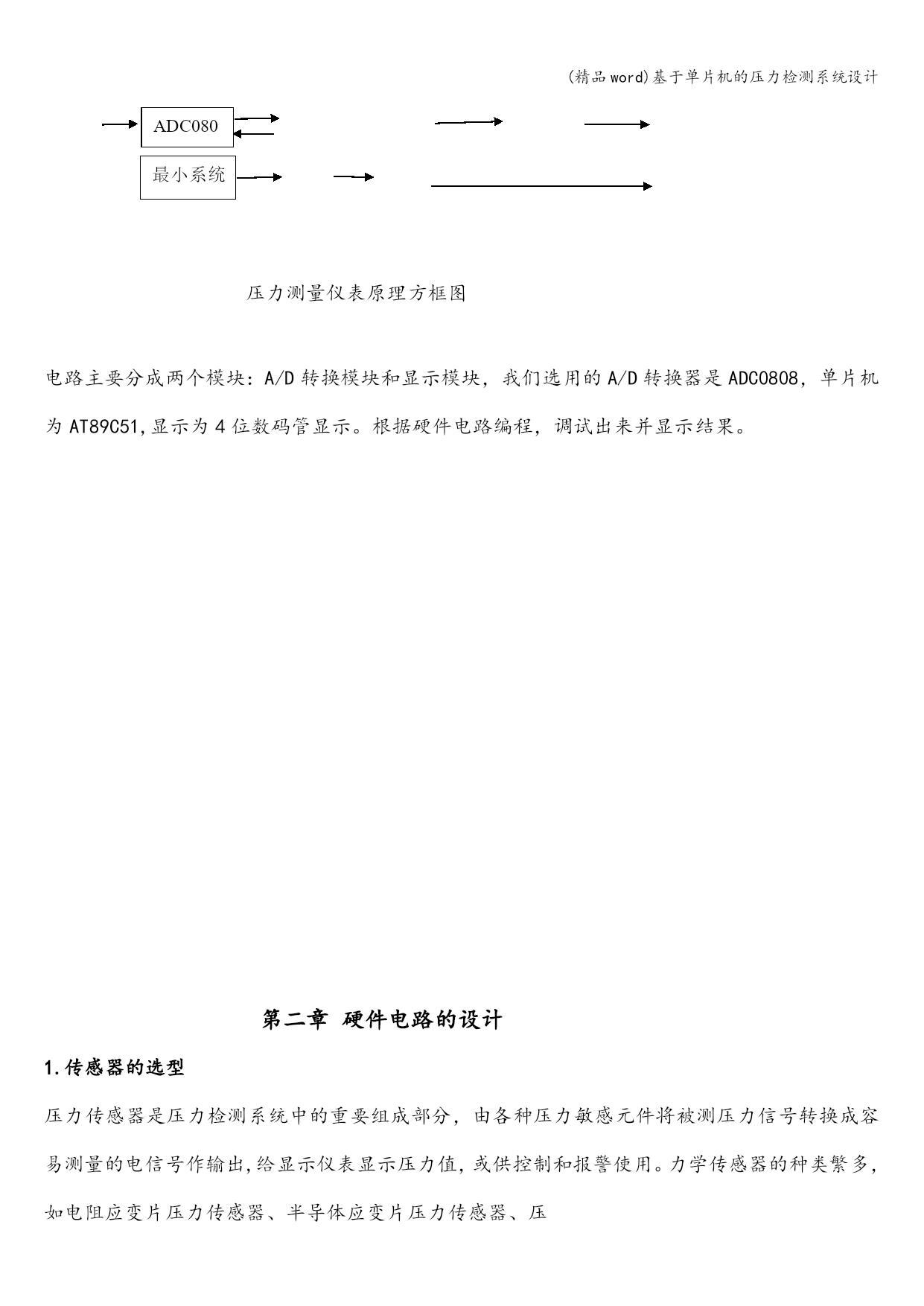

(精品word)基于单片机的压力检测系统设计(精品word)基于单片机的压力检测系统设计(精品word)基于单片机的压力检测系统设计常熟理工学院电气与自动化工程学院《传感器原理与检测技术》课程设计题目：基于AT89C51单片机的压力检测系统的设计姓名：李莹学号：160509240班级：测控092指导教师：戴梅起止日期：2012年7月2日－9日电气与自动化工程学院课程设计评分表课程名称：传感器原理与检测技术设计题目：压力检测系统的设计班级：测控092学号：160509240姓名：李莹项目评分比例得分课程设计平时表现20%课程设计答辩40％课程设计报告40％课程设计总成绩指导老师：戴梅年月日课程设计答辩记录自动化系测控专业092班级答辩人：李莹课程设计题目压力检测系统的设计记录内容记录人___________目录第一章概述1.相关背景和应用简介2.总体设计方案2.1总体设计框图2。2各模块的功能介绍第二章硬件电路的设计1.传感器的选型2。单片机最小系统设计3。模数转换电路设计4.传感器接口电路设计5.显示电路设计6。电源电路设计7.原理图第三章软件部分的设计1.总体流程图2。子程序流程图及相关程序第四章仿真及结果第五章小结参考文献第一章概述1。传感器的相关背景及应用简介近年来,随着微型计算机的发展，传感器在人们的工作和日常生活中应用越来越普遍。压力是工业生产过程中的重要参数之一。压力的检测或控制是保证生产和设备安全运行必不可少的条件。实现智能化压力检测系统对工业过程的控制具有非常重要的意义。压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器,并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业.压力测量对实时监测和安全生产具有重要的意义。在工业生产中，为了高效、安全生产，必须有效控制生产过程中的诸如压力、流量、温度等主要参数。由于压力控制在生产过程中起着决定性的安全作用，因此有必要准确测量压力.通过压力传感器将需要测量的位置的压力信号转化为电信号，再经过运算放大器进行信号放大，送至8位A／D转换器，然后将模拟信号转换成单片机可以识别的数字信号，再经单片机转换成LED显示器可以识别的信息，最后显示输出。此次设计是基于单片机的压力检测系统，选择的单片机是基于AT89C51单片机的测量与显示,将压力经过压力传感器转变为电信号,经过放大器放大，然后进入A/D转换器将模拟量转换为数字量显示，我们所采样的A/D转换器为ADC0808。2.总体设计方案本次设计是基于AT89C51单片机的测量与显示。电路采用ADC0809模数转换电路，ADC0809是CMOS工艺，采用逐次逼近法的8位A/D转换芯片，片内有带锁存功能的8路模拟电子开关，先用ADC0809的转换器对各路电压值进行采样，然后将模拟信号转换成单片机可以识别的数字信号，再经单片机转换成LED显示器可以识别的信息，最后显示输出。本次设计是以单片机组成的压力测量，系统中必须有前向通道作为电信号的输入通道，用来采集输入信息。压力的测量，需要传感器，利用传感器将压力转换成电信号后,再经放大并经A/D转换为数字量后才能由计算机进行有效处理。然后用LED进行显示。本设计的最终结果是，将软件下载到硬件上调试出来了需要显示的数据，当输入的模拟信号发生变化的时候,通过A/D转换后,LED将显示不同的数值。设计框图如下图所示AT89C51单片机74LS2554LED显示电路压力检测电路8255AADC0808808最小系统压力测量仪表原理方框图电路主要分成两个模块：A/D转换模块和显示模块，我们选用的A/D转换器是ADC0808，单片机为AT89C51,显示为4位数码管显示。根据硬件电路编程，调试出来并显示结果。第二章硬件电路的设计1.传感器的选型压力传感器是压力检测系统中的重要组成部分，由各种压力敏感元件将被测压力信号转换成容易测量的电信号作输出,给显示仪表显示压力值，或供控制和报警使用。力学传感器的种类繁多，如HYPERLINK”http：//dianzu.gkzhan。com"\o”电阻”\t"_blank”电阻应变片HYPERLINK"http://ylcgq.gkzhan。com”\o”压力传感器”\t"_blank"压力传感器、半导体应变片HYPERLINK”http://ylcgq。gkzhan
