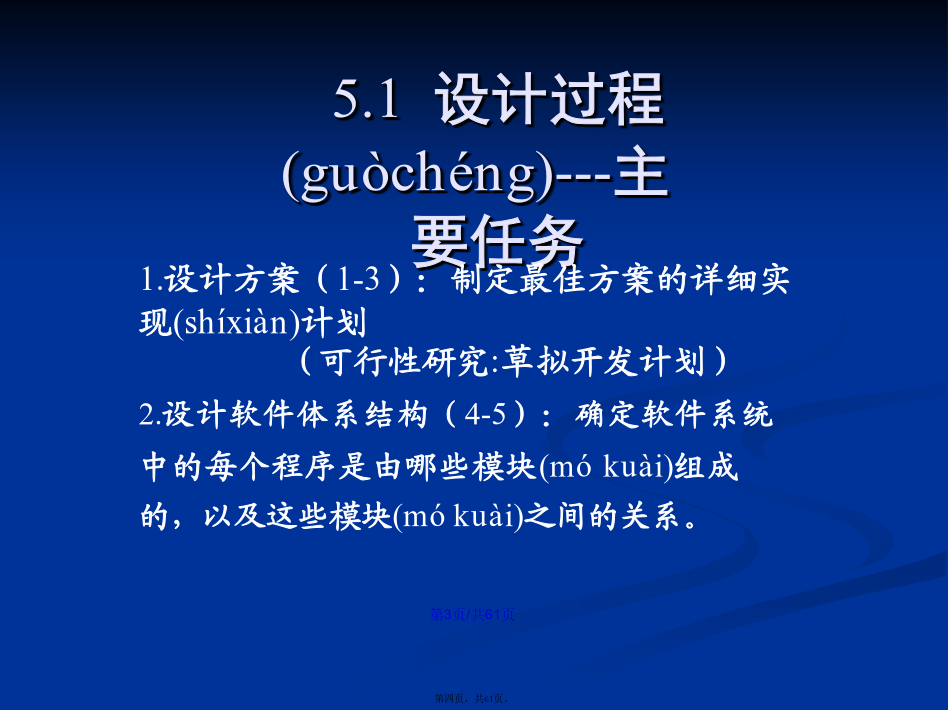

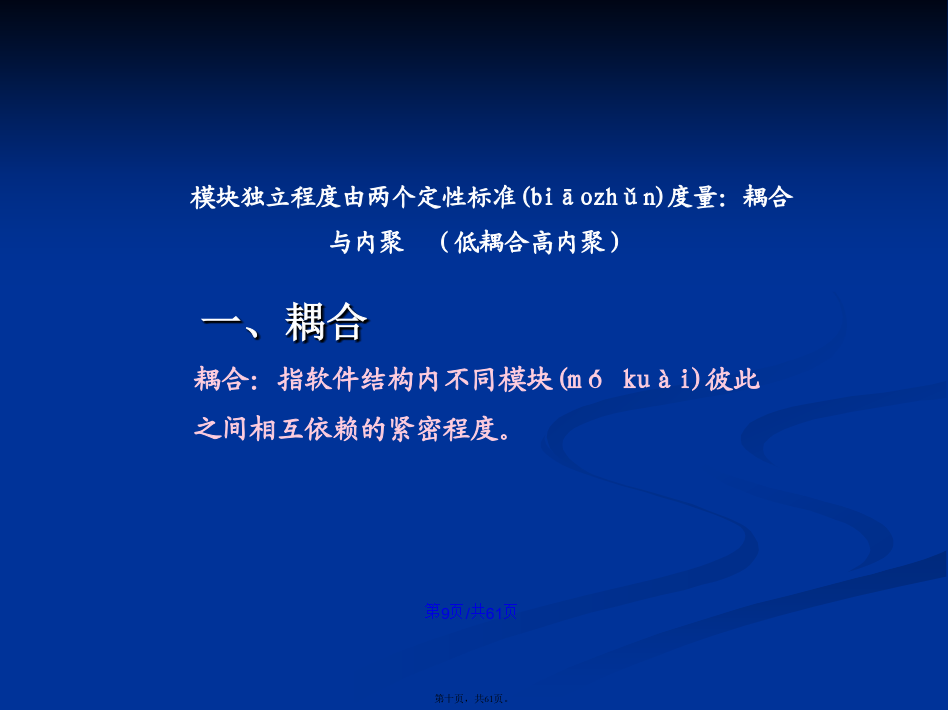

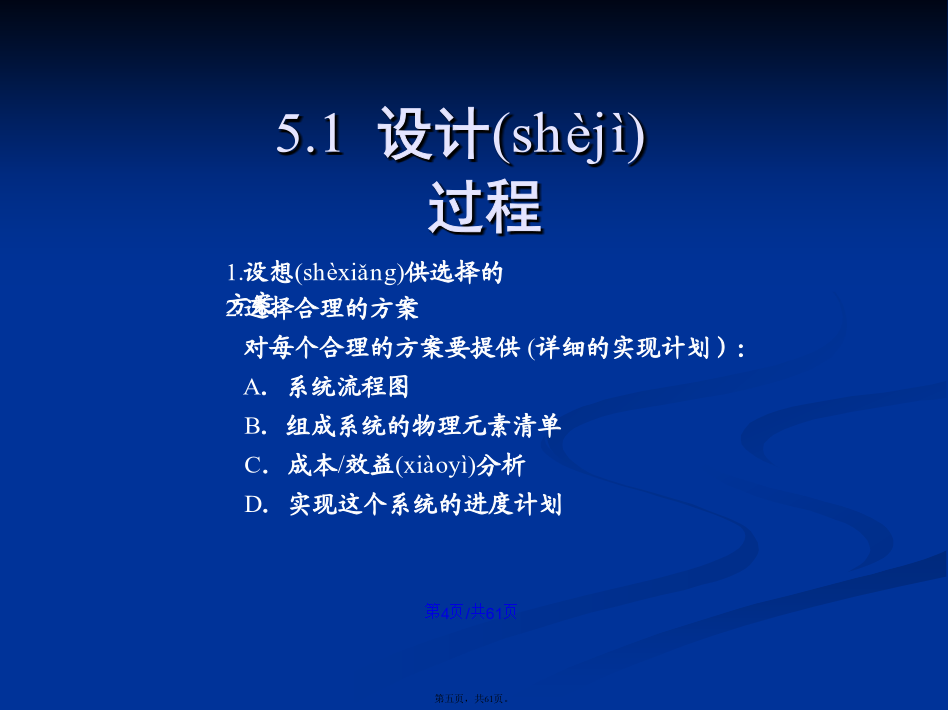

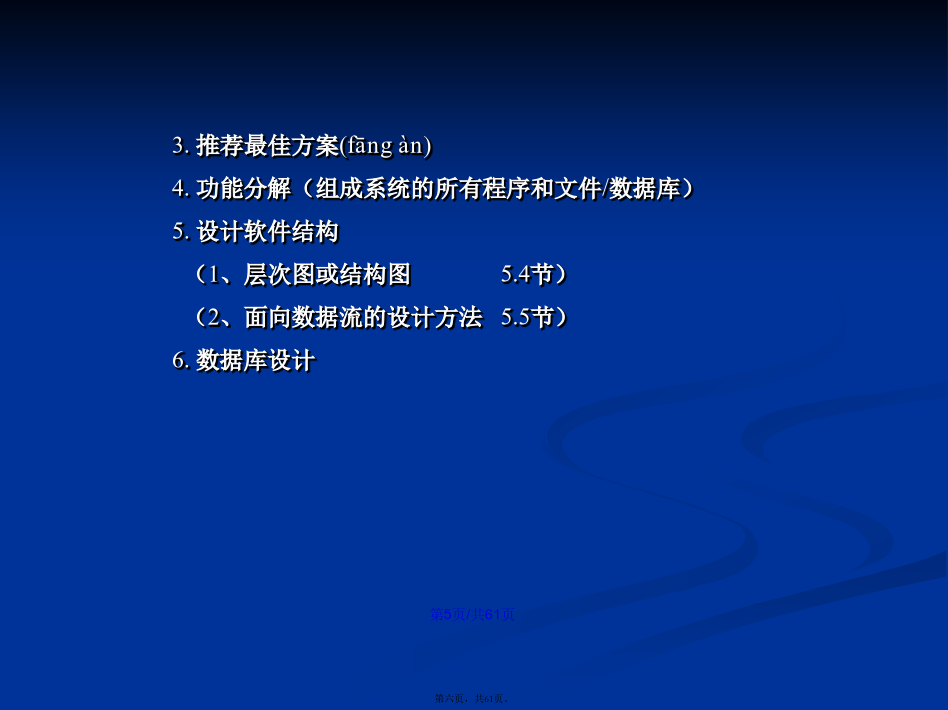

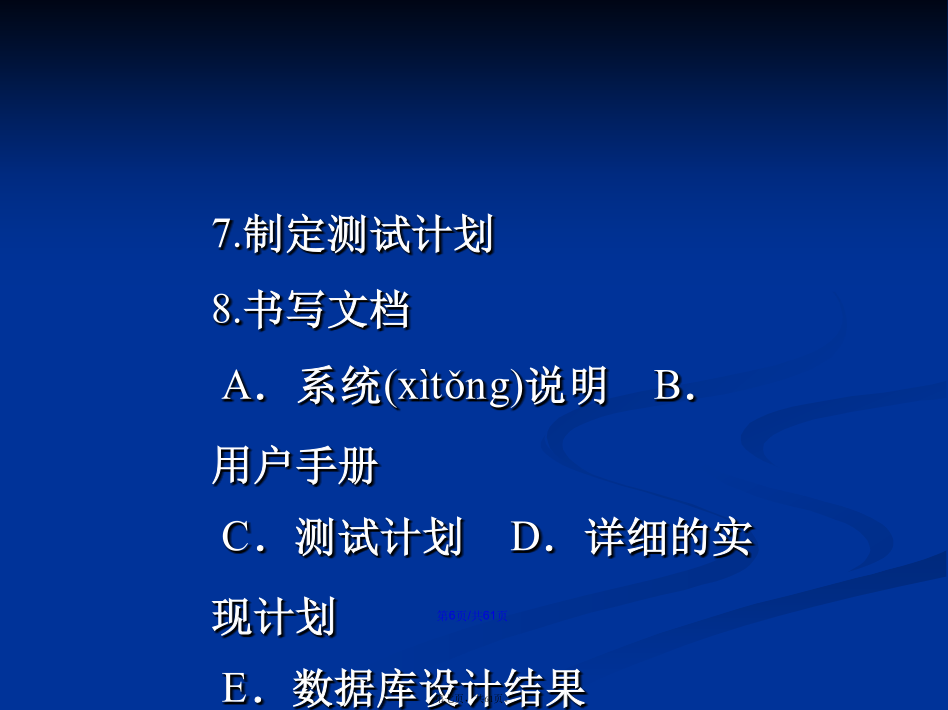

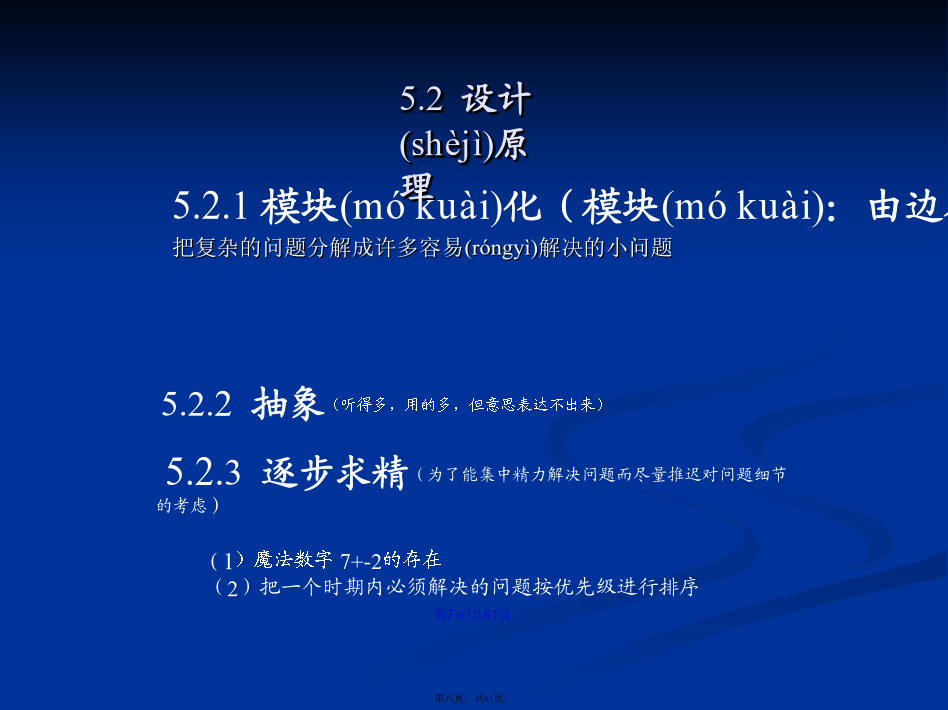

会计学5.1设计过程5.1设计过程(guòchéng)---主要任务5.1设计过程3.推荐最佳方案4.功能分解（组成系统的所有程序和文件/数据库）5.设计软件结构（1、层次图或结构图5.4节）（2、面向数据流的设计方法5.5节）6.数据库设计7.制定测试计划8.书写文档A．系统说明B．用户手册C．测试计划D．详细的实现计划E．数据库设计结果9.审查和复审5.2设计原理5.2.4信息隐藏和局部化隐藏：不需要访问我（模块内的各种信息）的就找不到我；局部化：把密切相关的软件元素物理的放的很近。一、耦合/耦合的强弱所依赖的因素耦合的类型(lèixíng)（由强到弱）图中存在公用耦合，假设模块A、C、E都存取全程数据区（如公用一个磁盘文件）中的一个数据项。如果A模块读取该项数据，然后调用(diàoyòng)C模块对该项重新计算，并进行数据更新。4）内容耦合一个模块与另一个模块的内容直接发生联系。内容耦合对维护会带来严重的困难。建议：尽量使用数据耦合，少用控制耦合，限制公用耦合，完全不用内容(nèiróng)偶合。二、内聚内聚分类（由低到高）/模块A的处理单元将根据同一个数据文件FILE的数据产生不同的表格，因此它存在通信内聚。完成各种初始化工作的模块，或者处理故障的模块都存在时间(shíjiān)内聚。如图，在“紧急故障处理模块”中，“关闭文件”、“报警”、“保留现场”等任务都必须无中断地同时处理。如图，A、B、C模块合并成ABC模块之后，ABC模块就是逻辑内聚模块。对逻辑内聚模块的调用，常常需要有一个功能(gōngnéng)开关，由上层调用模块向它发出一个控制信号，在多个关联性功能(gōngnéng)中选择执行某一个功能(gōngnéng)。这种内聚较差，增加了模块之间的联系，不易修改。偶然内聚是最差的一种内聚。常犯这种错误的一种情况是：有时在写完程序后，发现一组语句在多处出现，于是为了节省(jiéshěng)空间而将这些语句作为一个模块设计，就出现偶然内聚。如图，模块A、B、C出现公共代码段W，于是将W独立成一个模块，而W中这些语句并没有任何联系。如果在测试中发现模块A不需要做“X=Y+Z”，而应该做“X=Y*Z”，此时对W的维护就很困难了。软件设计中应该：力求做到高内聚，尽量少用中内聚，不用低内聚。5.3启发式规则对扇出、扇入过大的改进：如：QUAD-ROOT（TBL,X）求一元二次方程的根的模块，其中(qízhōng)TBL，X都为数组，分别代表方程的系数和方程的根。应该使接口更简单，如：QUAD-ROOT（A,B,C,ROOT1,ROOT2）A、B、C是方程的系数，ROOT1，ROOT2是方程的根。6.设计单入口、单出口的模块5.4图形工具5.4.1层次图和HIPO图正文加工系统5.4.2结构图M5.5面向(miànxiànɡ)数据流的设计方法数据流可以分为两种类型(lèixíng)：1）变换型数据流2）事务型数据流一、变换流具有较明确的输入、变换（或称主加工）和输出界面的数据流图称为变换型数据流图。如图所示，该变换中心可以理解为数据的加工和处理程序。事务型数据流图中存在一个事务中心（也就是数据处理、加工中心），它将输入分离成若干个发散的数据流，形成许多活动路径，并根据输入值选择其中一条路径。通常，一个实际系统的数据流图是变换型和事务型两种类型的混合体。如图所示，中间的子块属事务型数据流，如果把中间子块视为一个处理整体的话，整个程序属变换型程序。面向数据流设计软件结构的基本步骤有七步：1）复审并精化(jīnɡhuà)数据流图；2）确定数据处理流图的类型；3）确定变换中心或事务中心；4）将数据流图映射成软件模块结构图，设计出该数据流图对应的第一层模块结构；5）基于数据流图逐步分解，设计下层模块；6）运用模块设计和优化准则优化软件结构；7）描述模块的接口。复查、精化数据流图变换设计就是从变换型数据流图映射出软件模块结构的过程，也称以变换为中心的设计。变换(biànhuàn)设计的基本方法有两步：1）分解第一层模块结构就是把整个变换(biànhuàn)分解成输入控制模块Ci、输出控制模块Co和变换(biànhuàn)中心控制模块Ct，由主控模块控制。2）分别设计输入、输出和处理的下层模块结构方法是：从变换中心边界向
