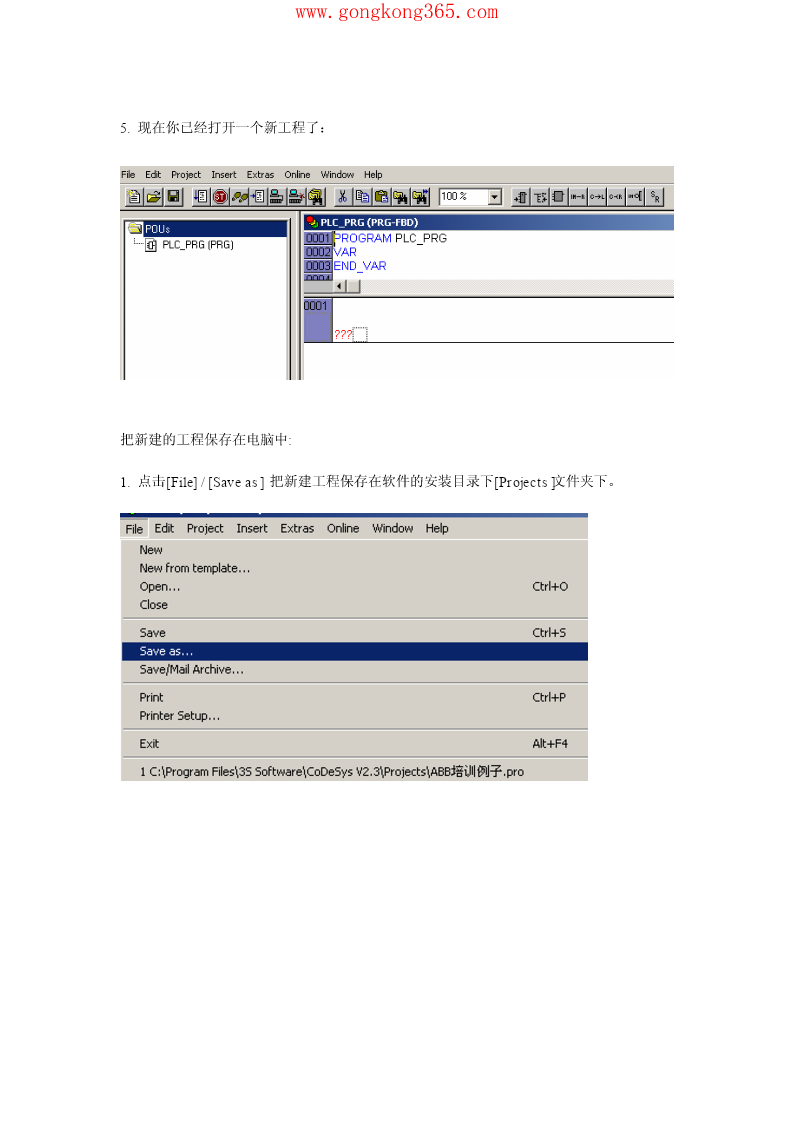

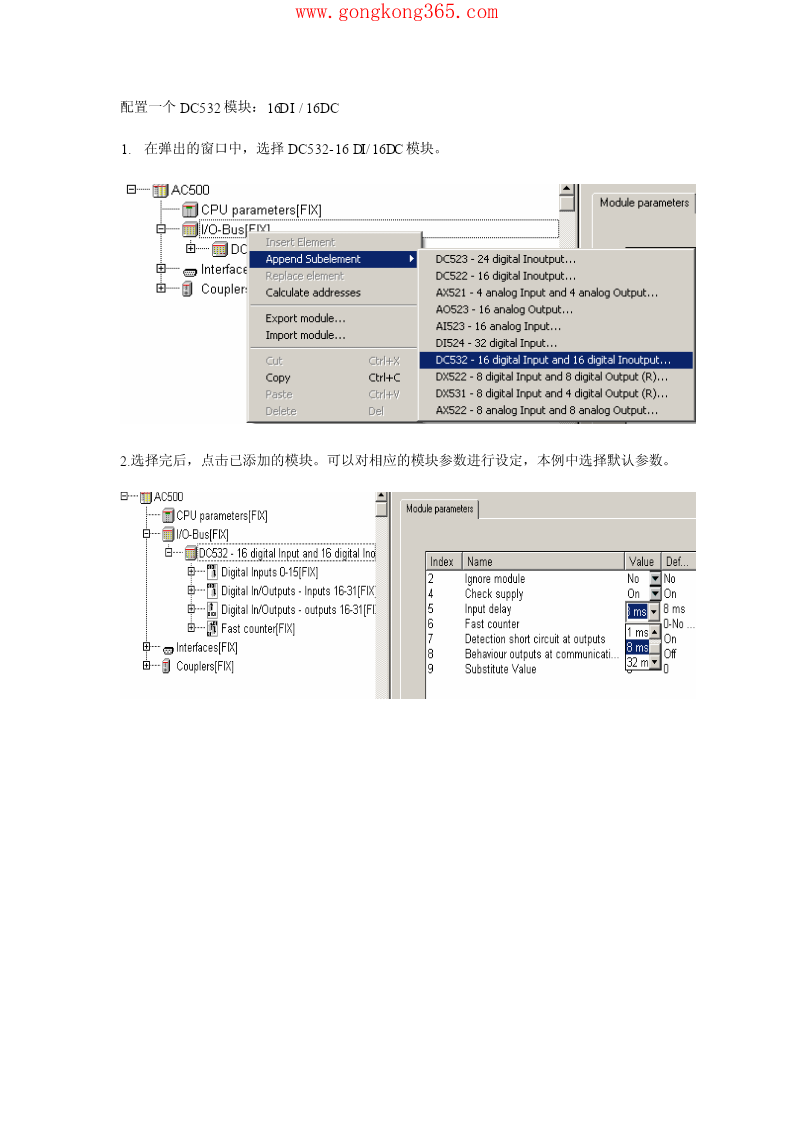

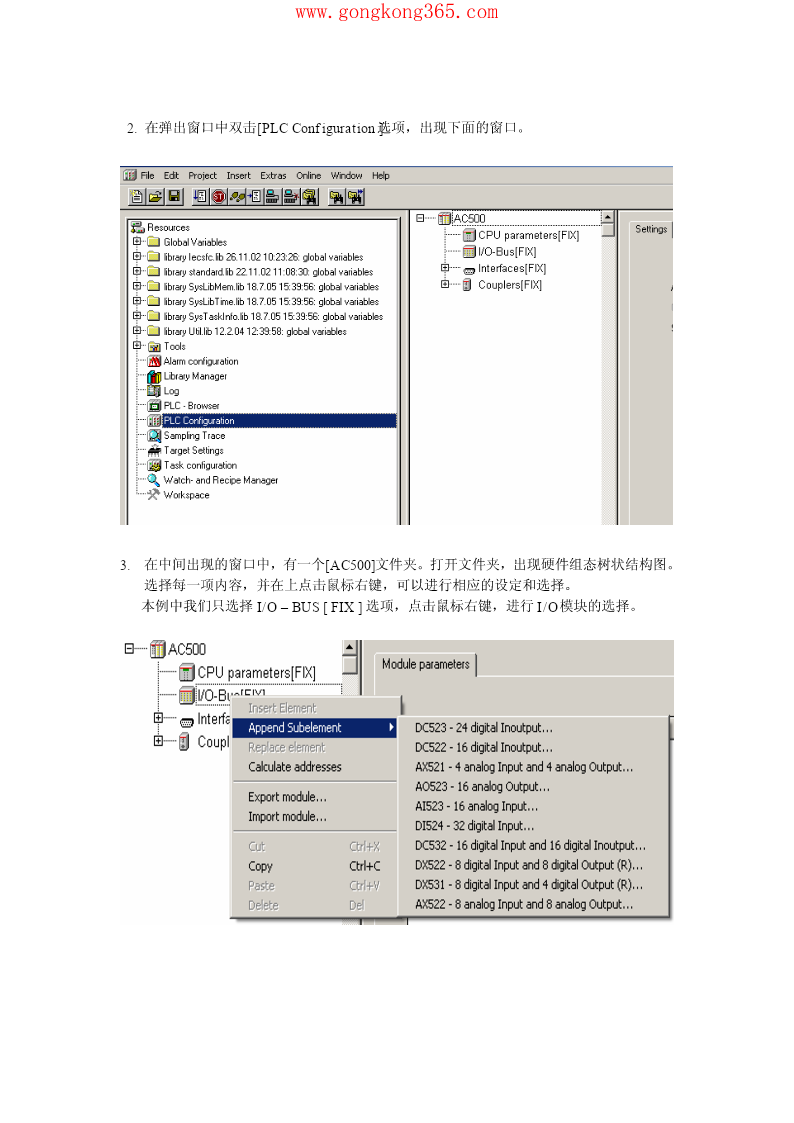

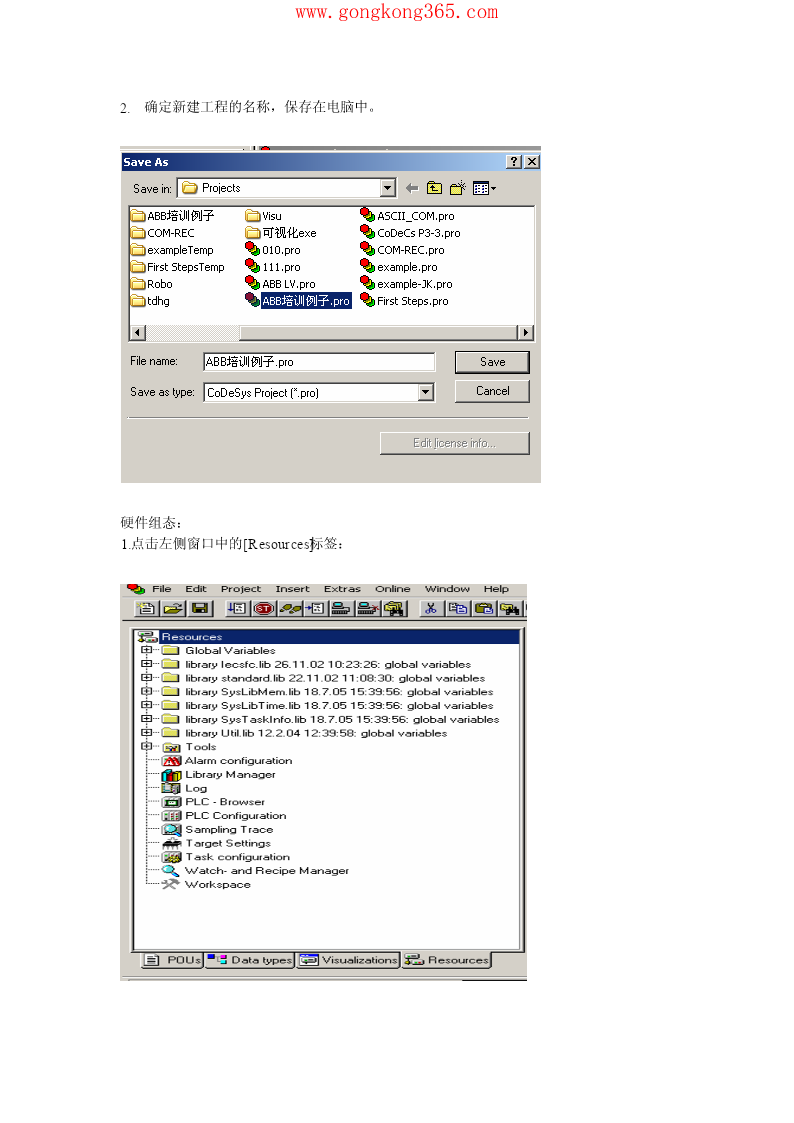

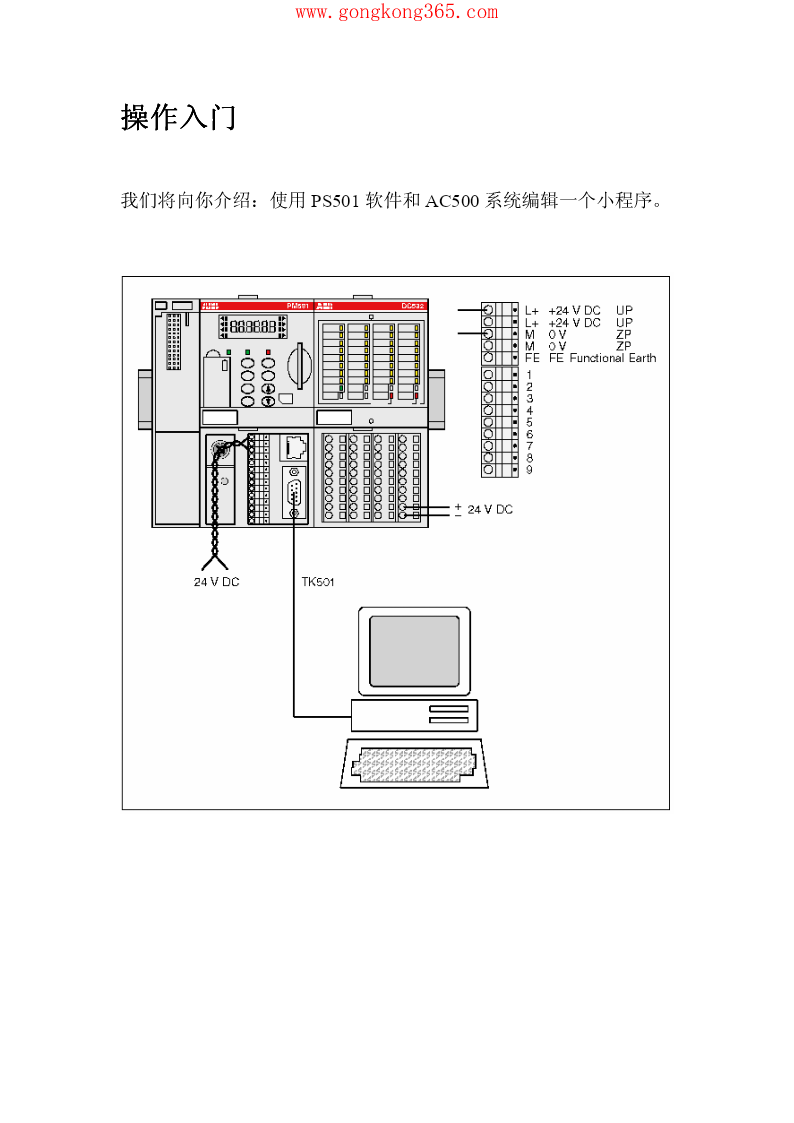

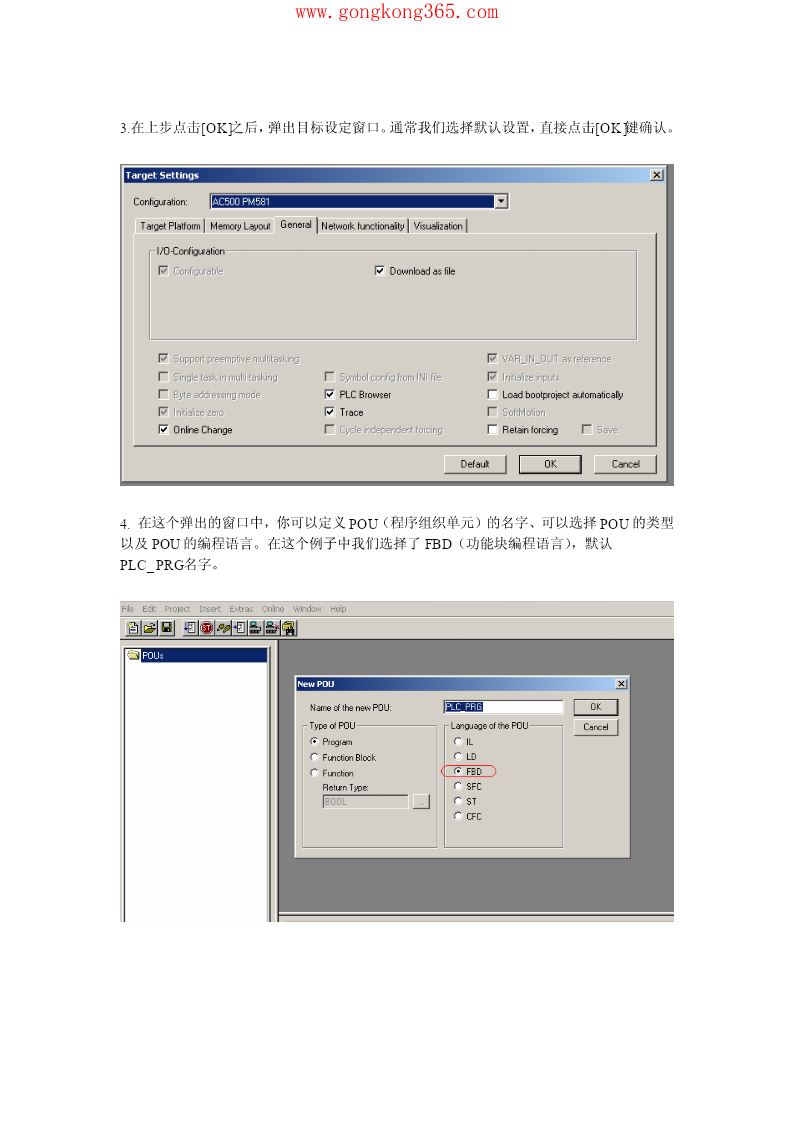

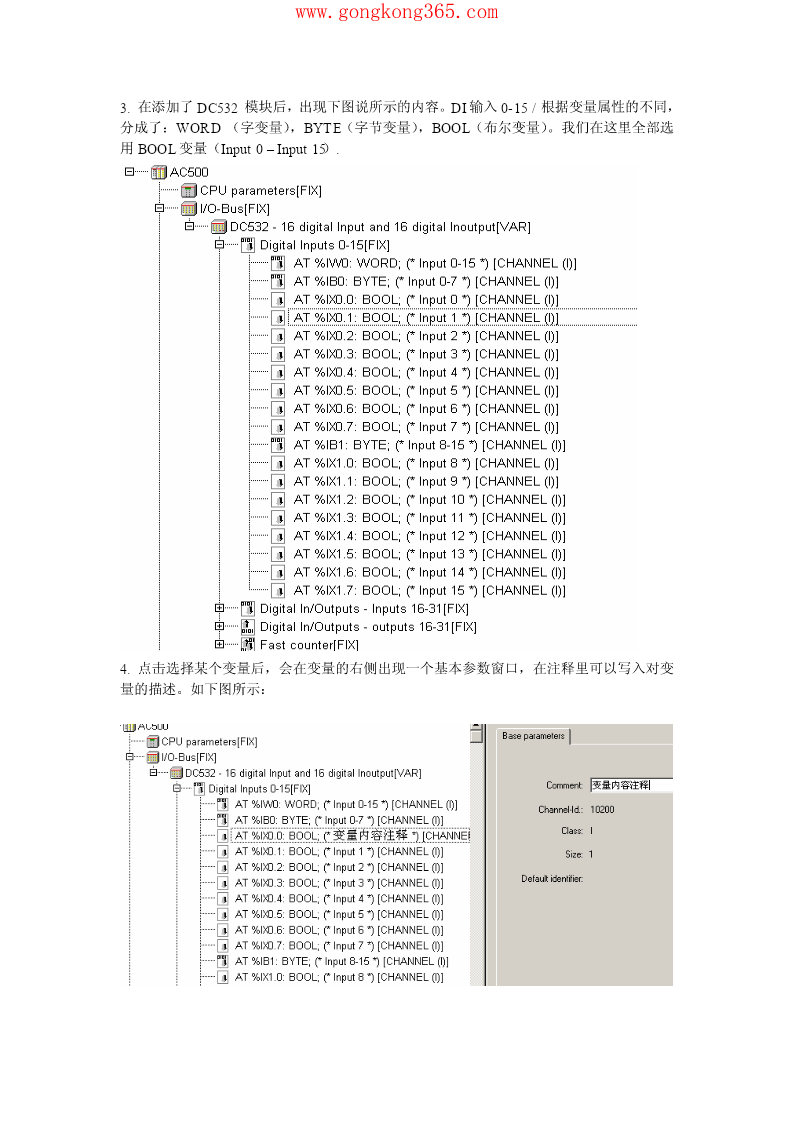

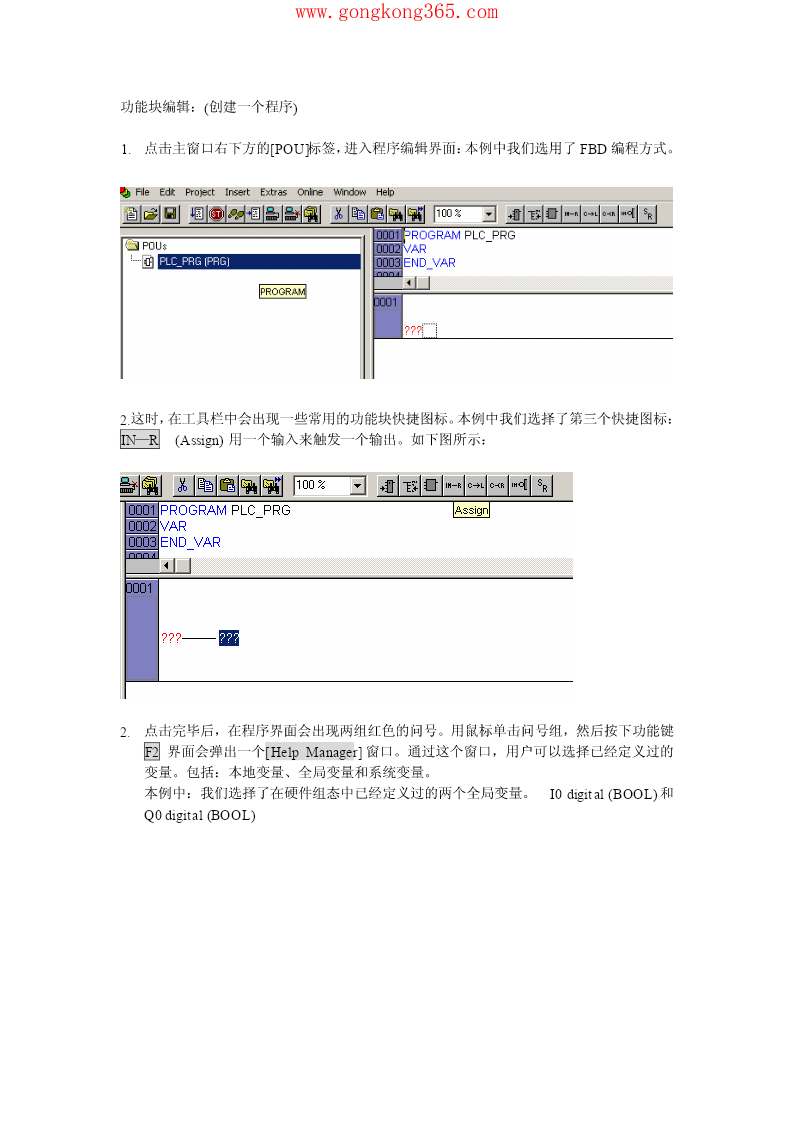

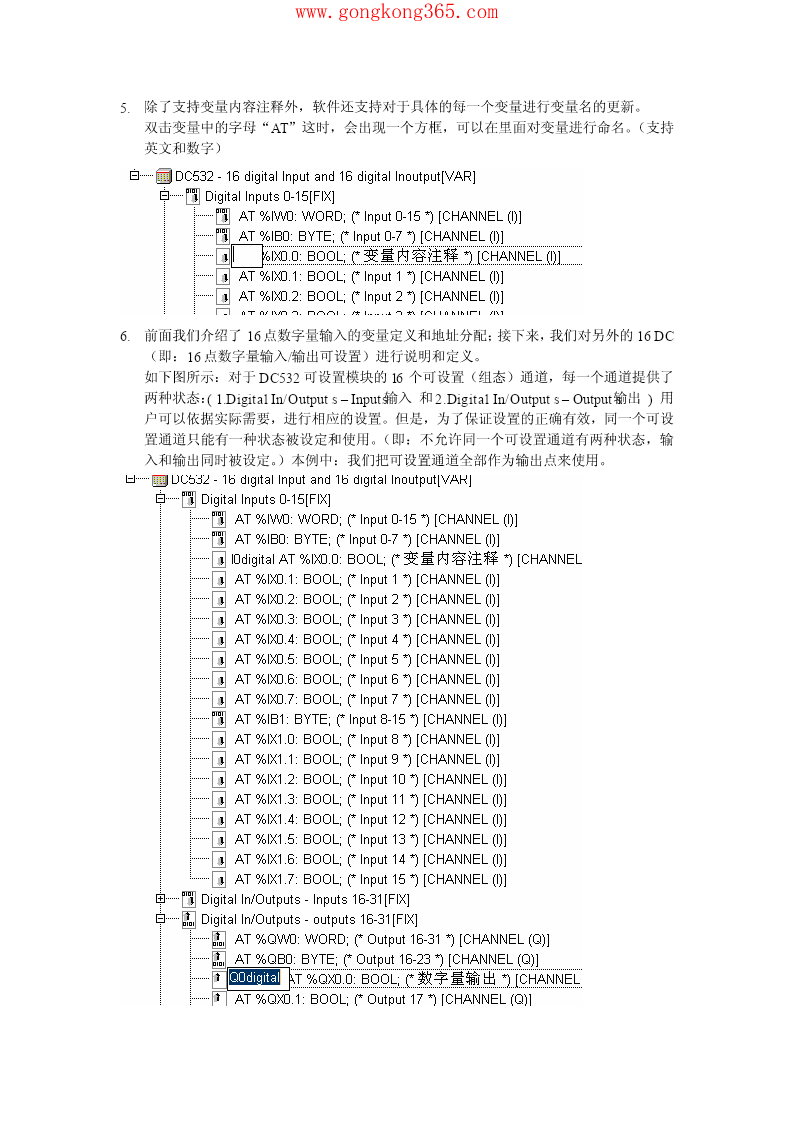

www.gongkong365.com操作入门我们将向你介绍：使用PS501软件和AC500系统编辑一个小程序。www.gongkong365.com使用入门：下面我们举一个例子来说明如何创建一个工程：•一个CPU单元（PM581-ETH）和一个CPU地板（TB511-ETH，带一个扩展通讯槽）•一个数字量I/O模块DC532（16点数字量输入，16点数字量输入/输出可设置。）•一个24vDC电源。•一个安装了PS501软件的可以用来编写程序的计算机。•一根电缆（TK5015m），用来连接CPU和计算机的串口编程电缆。任务：在这个例子里，我们是用FBD（功能块）方式编写程序。以一个数字量输入信号触发一个数字量输出信号。创建一个新工程：1.首先，打开ABB的PS501软件，选择[File]/[New]新建一个工程。如下图所示：2.在弹出的窗口中选择相应的CPU型号，本例中我们选择：“AC500PM581”。选择完毕后，点击[OK]www.gongkong365.com3.在上步点击[OK]之后，弹出目标设定窗口。通常我们选择默认设置，直接点击[OK]键确认。4.在这个弹出的窗口中，你可以定义POU（程序组织单元）的名字、可以选择POU的类型以及POU的编程语言。在这个例子中我们选择了FBD（功能块编程语言），默认PLC_PRG名字。www.gongkong365.com5.现在你已经打开一个新工程了：把新建的工程保存在电脑中:1.点击[File]/[Saveas]把新建工程保存在软件的安装目录下[Projects]文件夹下。www.gongkong365.com2.确定新建工程的名称，保存在电脑中。硬件组态：1.点击左侧窗口中的[Resources]标签：www.gongkong365.com2.在弹出窗口中双击[PLCConfiguration]选项，出现下面的窗口。3.在中间出现的窗口中，有一个[AC500]文件夹。打开文件夹，出现硬件组态树状结构图。选择每一项内容，并在上点击鼠标右键，可以进行相应的设定和选择。本例中我们只选择I/O–BUS[FIX]选项，点击鼠标右键，进行I/O模块的选择。www.gongkong365.com配置一个DC532模块：16DI/16DC1.在弹出的窗口中，选择DC532-16DI/16DC模块。2.选择完后，点击已添加的模块。可以对相应的模块参数进行设定，本例中选择默认参数。www.gongkong365.com3.在添加了DC532模块后，出现下图说所示的内容。DI输入0-15/根据变量属性的不同，分成了：WORD（字变量），BYTE（字节变量），BOOL（布尔变量）。我们在这里全部选用BOOL变量（Input0–Input15）.4.点击选择某个变量后，会在变量的右侧出现一个基本参数窗口，在注释里可以写入对变量的描述。如下图所示：www.gongkong365.com5.除了支持变量内容注释外，软件还支持对于具体的每一个变量进行变量名的更新。双击变量中的字母“AT”这时，会出现一个方框，可以在里面对变量进行命名。（支持英文和数字）6.前面我们介绍了16点数字量输入的变量定义和地址分配；接下来，我们对另外的16DC（即：16点数字量输入/输出可设置）进行说明和定义。如下图所示：对于DC532可设置模块的16个可设置（组态）通道，每一个通道提供了两种状态：(1.DigitalIn/Outputs–Inputs输入和2.DigitalIn/Outputs–Outputs输出)用户可以依据实际需要，进行相应的设置。但是，为了保证设置的正确有效，同一个可设置通道只能有一种状态被设定和使用。（即：不允许同一个可设置通道有两种状态，输入和输出同时被设定。）本例中：我们把可设置通道全部作为输出点来使用。www.gongkong365.com功能块编辑：(创建一个程序)1.点击主窗口右下方的[POU]标签，进入程序编辑界面：本例中我们选用了FBD编程方式。2.这时，在工具栏中会出现一些常用的功能块快捷图标。本例中我们选择了第三个快捷图标：IN—R(Assign)用一个输入来触发一个输出。如下图所示：2.点击完毕后，在程序界面会出现两组
