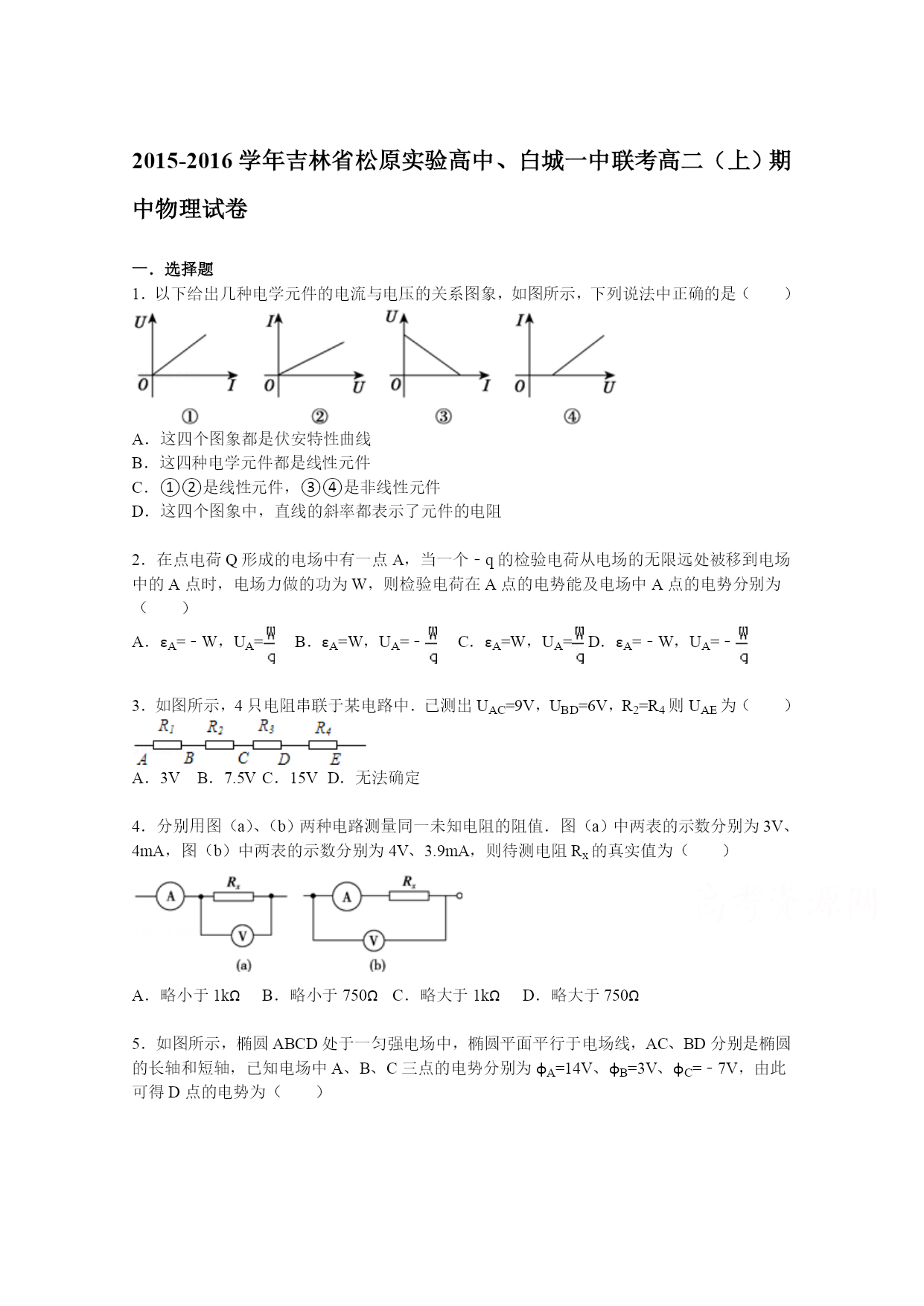

2015-2016学年吉林省松原实验高中、白城一中联考高二（上）期中物理试卷一．选择题1．以下给出几种电学元件的电流与电压的关系图象，如图所示，下列说法中正确的是（）A．这四个图象都是伏安特性曲线B．这四种电学元件都是线性元件C．①②是线性元件，③④是非线性元件D．这四个图象中，直线的斜率都表示了元件的电阻2．在点电荷Q形成的电场中有一点A，当一个﹣q的检验电荷从电场的无限远处被移到电场中的A点时，电场力做的功为W，则检验电荷在A点的电势能及电场中A点的电势分别为（）A．εA=﹣W，UA=B．εA=W，UA=﹣C．εA=W，UA=D．εA=﹣W，UA=﹣3．如图所示，4只电阻串联于某电路中．已测出UAC=9V，UBD=6V，R2=R4则UAE为（）A．3VB．7.5VC．15VD．无法确定4．分别用图（a）、（b）两种电路测量同一未知电阻的阻值．图（a）中两表的示数分别为3V、4mA，图（b）中两表的示数分别为4V、3.9mA，则待测电阻Rx的真实值为（）A．略小于1kΩB．略小于750ΩC．略大于1kΩD．略大于750Ω5．如图所示，椭圆ABCD处于一匀强电场中，椭圆平面平行于电场线，AC、BD分别是椭圆的长轴和短轴，已知电场中A、B、C三点的电势分别为φA=14V、φB=3V、φC=﹣7V，由此可得D点的电势为（）A．8VB．6VC．4VD．2V6．一电压表由灵敏电流表G与电阻R串联而成，如图所示．若在使用中发现此电压表的读数总比准确值稍大一些，采用下列哪种措施可加以改进（）A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻7．A、B在两个等量异种点电荷连线的中垂线上，且到连线的距离相等，如图所示，则（）A．同一点电荷在A、B两点的电势能相等B．把正电荷从A点移到B点，电势能先增大后减小C．把正电荷从A点移到B点，电势能先减小后增大D．A、B两点的连线上任意两点的电势差为零8．下列说法中正确的是（）A．在电源内部从正极到负极电势逐渐提高B．电动势就是电源将单位正电荷从负极移到正极时，非静电力做的功C．由R=ρ知，导体的电阻与长度l、电阻率ρ成正比，与横截面积S成反比D．E=只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的9．如图所示，平行板电容器的A板带正电，与静电计上的金属球相连；平行板电容器的B板和静电计的外壳均接地．此时静电计指针张开某一角度，则以下说法中正确的是（）A．B板向左平移，静电计指针张角变大B．B板向上平移，静电计指针张角变大C．在两板间插入介质板，静电计指针张角变大D．在两板间插入金属板，（金属板与A、B板不接触）静电计指针张角变大10．如图所示，实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，后经过N点，可以判定（）A．粒子在M点受到的电场力大于在N点受到的电场力B．M点的电势高于N点的电势C．M点处的动能大于N点处的动能D．粒子在M点的电势能小于在N点的电势能11．在图所示的电路中，电源电动势为E、内电阻为r，C为电容器，R0为定值电阻，R为滑动变阻器．开关闭合后，灯泡L能正常发光．当滑动变阻器的滑片向左移动时，下列判断正确的是（）A．灯泡L将变暗B．灯泡L将变亮C．电容器C的电量将减小D．电容器C的电量将增大12．a、b、c三个质子由同一点垂直场强方向进入偏转电场，其轨迹如图所示，其中b恰好飞出电场，对于三个质子在电场中的运动，下列说法中正确的是（）A．b和c同时飞离电场B．在b飞离电场的同时，a刚好打在负极板上C．进入电场时，c的速度最大，a的速度最小D．动能的增量相比，c的最小，a和b的一样大三、实验13．（2015秋•白城校级期中）在“测定金属丝的电阻率”的实验中，用电压表测得金属丝两端的电压U，用电流表测得通过金属丝中的电流I，用螺旋测微器测得金属丝的直径d，测得数据如图所示，请从图中读出d=mm．U=V，14．（2015•南昌校级二模）两位同学在实验室中利用如图（a）所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录的是电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．并根据数据描绘了如图（b）所示的两条U﹣I图线．回答下列问题：（1）根据甲、乙两同学描绘的图线，可知A．甲同学是根据电压表V1和电流表A的数据B．甲同学是根据电压表V2和电流表A的数据C．乙同学是根据电压表V1和电
