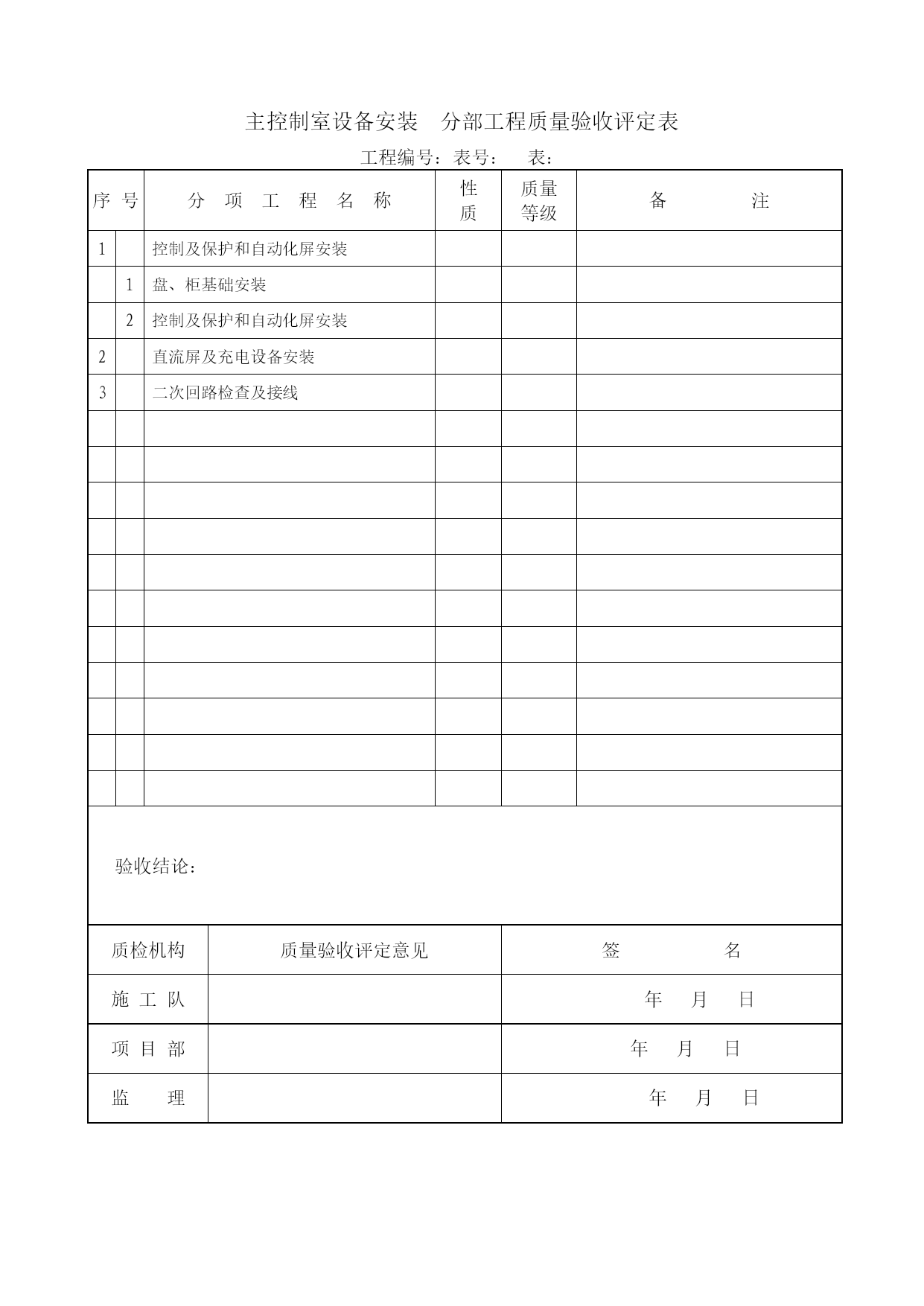

主控及直流系统设备安装单位工程质量验收评定表优质资料(可以直接使用，可编辑优质资料，欢迎下载）主控及直流系统设备安装单位工程质量验收评定表工程编号：表号：表：序号分部工程名称质量等级备注1控制室设备安装2直流系统设备安装应有资料份实有资料份资料核查结论有未因施工的原因造成设备严重损坏有未发生过因接地及短路事故造成设备严重损坏验收结论：质检机构质量验收评定意见签名施工队年月日项目部年月日监理年月日主控制室设备安装分部工程质量验收评定表工程编号：表号：表：序号分项工程名称性质质量等级备注1控制及保护和自动化屏安装1盘、柜基础安装2控制及保护和自动化屏安装2直流屏及充电设备安装3二次回路检查及接线验收结论：质检机构质量验收评定意见签名施工队年月日项目部年月日监理年月日盘、柜基础安装分项工程质量检验评定表工程编号：表号：表：工序检验项目性质单位质量标准质量检验结果单项评定基础型钢安装基础型钢安装允许误差不直度每米mm＜10.3全长mm＜53水平度每米mm＜10.2全长mm＜51位置误差及不平行度主要mm＜52基础接地点数点≥22接地连接牢固，导通良好牢固，导通良好验收结论；质检机构质量检验评定意见签名班组年月日施工队年月日控制及保护和自动化屏安装分项工程质量检验评定表工程编号：表号：表：工序检验项目性质单位质量标准质量检验结果单项评定屏台就位找正安装位置主要‰（㎜）实测结果垂直度误差主要㎜＜1.51.5水平误差相邻两盘顶部㎜＜22成列盘顶部㎜＜53盘面误差相邻两盘边㎜＜10.2成列盘面㎜＜52盘间接缝㎜＜21屏台固定固定连接主要牢固牢固紧固件检查完好、齐全、紧固完好、齐全、紧固紧固件表面处理镀锌镀锌屏台接地底架与基础间接触主要牢固，导通良好牢固，导通良好有防震垫的盘接地每段盘有两点以上明显接地每段盘有两点以上明显接地装有电器可开启屏门的接地用软铜导线可靠接地用软铜导线可靠接地屏台设备检查盘面检查平整、齐全平整、齐全设备及附件检查主要按设计规定按设计规定设备外观检查完好，无损伤完好，无损伤电器元件固定牢固牢固盘上标志正确齐全、清晰、不易脱色正确齐全、清晰、不易脱色安全距离电气间隙㎜按GB50171-1992中表规定符合规定爬电距离㎜符合规定控制及保护和自动化屏安装分项工程质量检验评定表工程编号：表号：表：工序检验项目性质单位质量标准质量检验结果单项评定小母线安装检查铜棒或铜管直径㎜≥66安装间距电气间隙mm≥1215爬电距离mm≥2020固定牢固牢固平直度无局部扭曲无局部扭曲接触面处理搪锡搪锡母线标志正确清晰、不易脱色正确清晰、不易脱色验收结论：质检机构质量检验评定意见签名班组年月日施工队年月日二次回路检查及接线分项工程质量检验评定表工程编号：表号：表：工序检验指标性质单位质量标准质量检验结果单项评定配线导线外观主要绝缘层完好，无中间接头绝缘层完好，无中间接头配线连接（螺接、插接、焊接或压接）主要牢固、可靠牢固、可靠导线配置主要按背面接线图按背面接线图导线端头标志清晰正确，且不易脱色清晰正确，且不易脱色盘内配线绝缘等级耐压≥500V耐压≥500V盘内配线截面积电流回路mm2≥2.54信号、电压回路mm2≥1.52.5弱电回路mm2在满足载流量和电压降以及机械强度情况下≥0.5符合规定用于可动部位的导线主要多股软铜线多股软铜线控制电缆接线控制电缆接引按设计规定按设计规定线束绑扎松紧和形式松紧适当、匀称，形式一致符合规定导线束的固定牢固牢固每个接线端子并接芯线数根≤21备用芯预留长度至最远端子处至最远端子处导线接引处预留长度适当，且各线余量一致适当，且各线余量一致电气回路连接（螺接、插接、焊接或压接）紧固可靠紧固可靠导线芯线端部弯圈顺时针方向，且大小合适顺时针方向，且大小合适导线芯线外观主要无损伤无损伤多股软导线端部处理主要加终端附件或搪锡加终端附件或搪锡紧固件配置齐全，且与导线截面相匹配齐全，且与导线截面相匹配二次回路连接件主要铜质制品铜质制品二次回路检查及接线分项工程质量检验评定表工程编号：表号：表：工序检验指标性质单位质量标准质量检验结果单项评定控制电缆接线导线端部标志主要正确、清晰，不易脱色正确、清晰，不易脱色接地检查二次回路设有专用螺栓设有专用螺栓屏蔽电缆主要屏蔽层按设计要求可靠接地屏蔽层按设计要求可靠接地裸露部分对地距离主要mm按GB50171-1992中表规定符合规定裸露部分表面漏电距离mm符合规定验收结论：质检机构质量检验评定意见签名班组年月日施工队年月日蓄电池组安装分部工程质量验收评定表工程编号：表号：表：序号分项工程
