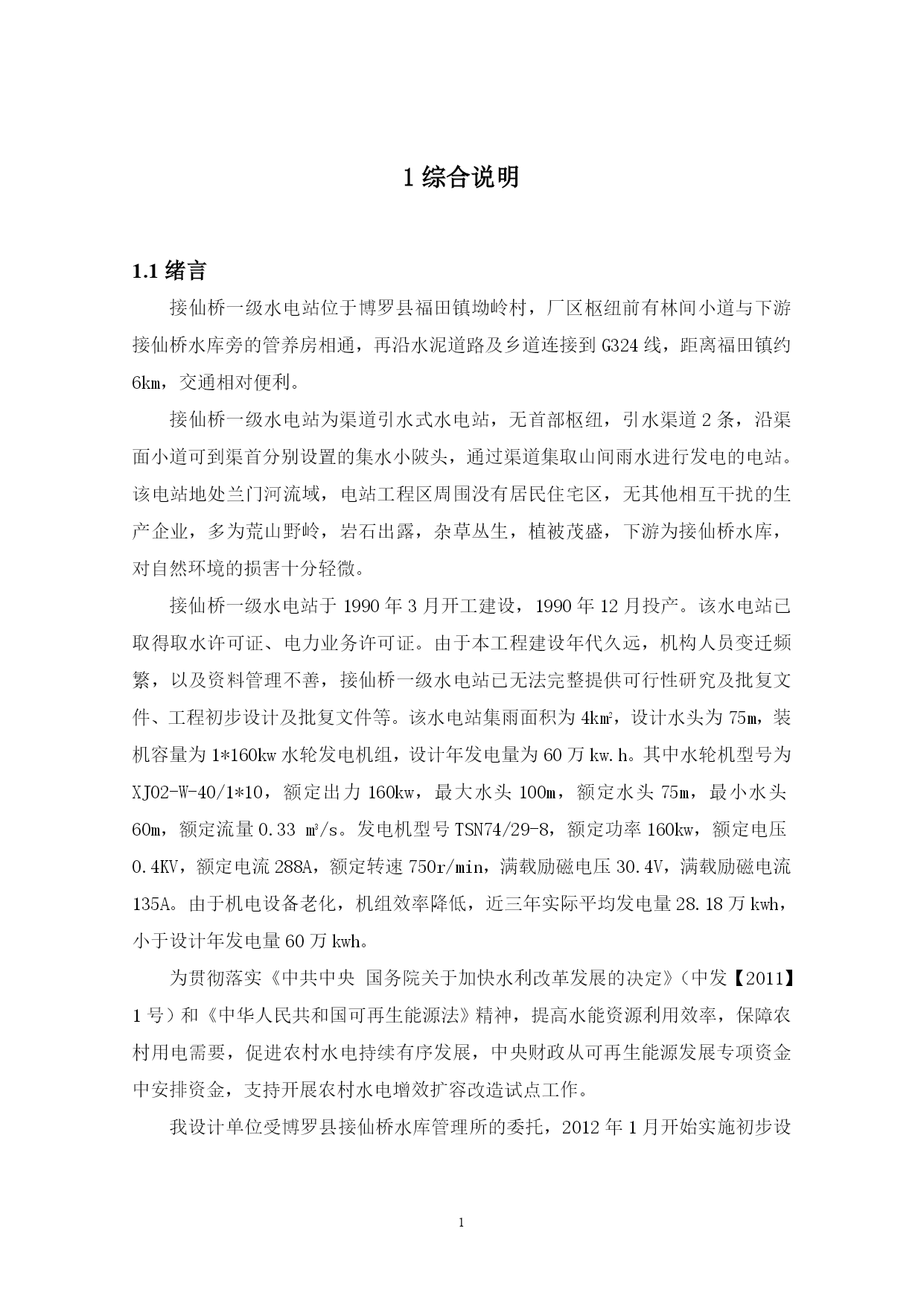

1综合说明1.1绪言接仙桥一级水电站位于博罗县福田镇坳岭村，厂区枢纽前有林间小道与下游接仙桥水库旁的管养房相通，再沿水泥道路及乡道连接到G324线，距离福田镇约6km，交通相对便利。接仙桥一级水电站为渠道引水式水电站，无首部枢纽，引水渠道2条，沿渠面小道可到渠首分别设置的集水小陂头，通过渠道集取山间雨水进行发电的电站。该电站地处兰门河流域，电站工程区周围没有居民住宅区，无其他相互干扰的生产企业，多为荒山野岭，岩石出露，杂草丛生，植被茂盛，下游为接仙桥水库，对自然环境的损害十分轻微。接仙桥一级水电站于1990年3月开工建设，1990年12月投产。该水电站已取得取水许可证、电力业务许可证。由于本工程建设年代久远，机构人员变迁频繁，以及资料管理不善，接仙桥一级水电站已无法完整提供可行性研究及批复文件、工程初步设计及批复文件等。该水电站集雨面积为4km2，设计水头为75m，装机容量为1*160kw水轮发电机组，设计年发电量为60万kw.h。其中水轮机型号为XJ02-W-40/1*10，额定出力160kw，最大水头100m，额定水头75m，最小水头60m，额定流量0.33m3/s。发电机型号TSN74/29-8，额定功率160kw，额定电压0.4KV，额定电流288A，额定转速750r/min，满载励磁电压30.4V，满载励磁电流135A。由于机电设备老化，机组效率降低，近三年实际平均发电量28.18万kwh，小于设计年发电量60万kwh。为贯彻落实《中共中央国务院关于加快水利改革发展的决定》（中发【2011】1号）和《中华人民共和国可再生能源法》精神，提高水能资源利用效率，保障农村用电需要，促进农村水电持续有序发展，中央财政从可再生能源发展专项资金中安排资金，支持开展农村水电增效扩容改造试点工作。我设计单位受博罗县接仙桥水库管理所的委托，2012年1月开始实施初步设计工作，2012年5月完成了初步设计任务。博罗县接仙桥水库管理所接仙桥一级电站增效扩容改造项目初步设计报告依据《农村水电站增效扩容改造项目初步设计指导意见》、《小型水电站技术改造规范》（GB/T50700-2011）及《小型水电站初步设计报告编制规程》（SL179－2011）等进行编制。接仙桥一级水电站地理位置图接仙桥一级水电站设计本着电站现有工程条件及实际，以讲究经济效益为原则，积极采用先进技术与设备，在潜力挖掘、增装容量、设备更新改造、引水枢纽及建筑物改造完善、施工组织设计、工程总概算、经济评价等诸方面，进行了认真的可行性分析与论证，现已编制出《接仙桥一级水电站增容改造初步设计报告》并上报提请审定。1.2水文1.2.1水文基本资料接仙桥一级水电站位于博罗县福田镇坳岭村，接仙桥水库上游，地处东江中下游地区。接仙桥一级电站为渠道引水式水电站，集雨面积为4.0km2，设计水头为75m，装机容量为1*160kw水轮发电机组，设计年发电量为60万kwh。根据博罗县气象站观测资料统计，多年平均气温为22℃，最高气温38.4℃（1963年9月5日），最低气温-2.4℃（1963年1月15日）。多年平均相对湿度为80%，日照时数2054h，全年无霜期342d。流域内降水分布不均，上游相对大、下游相对小，据统计，博罗站多年平均降水量为1827mm。降水的年内分布不均匀，造成春旱夏涝，降水量主要集中在4月～9月，占全年降水量的83.5%，10月至次年3月降水量只占全年降水量的16.5%。根据博罗气象站蒸发观测资料统计，多年平均水面蒸发量为1741.5mm，最大年蒸发量1996.1mm（1963年），最小年蒸发量1433.4mm（1997年）。蒸发分布不均匀，一般夏秋高温期蒸发量大，约占全年蒸发量的60%；冬春蒸发量相对较小，占全年蒸发量的40%。根据博罗气象站近30年资料统计，对全县影响较严重的台风有26次之多。最大的1979年8月2日一次台风，实测最大风速为34m/s，属12级台风，历年10min最大平均风速为16.3m/s，风向为E。1.2.2径流流域夏秋雨多、冬春雨少，径流主要由降雨形成，径流年内分配基本上与降雨相应，约83%的雨量集中在汛期4～9月，枯水期为每年10月～次年3月。接仙桥一级水电站多年平均流量Q=0.15m3/s，径流总量为460.0×104m3。1.3工程地质本次电站增效扩容改造工程主要是对机电设备等进行改造，不涉及厂房等土建工程。本次主要是对工程所在地的区域地质情况以及结合现场实际勘察和电站多年运行情况进行描述。从现场查看以及工程多年运行情况反映，电站厂房周围山坡平缓，植被发育好，工程多年运行都未发现有滑坡和崩塌等不良地质情况。从电站运行情况可知，电站周边山坡稳定性良好。本电站不存在滑坡、崩塌以及泥石流
