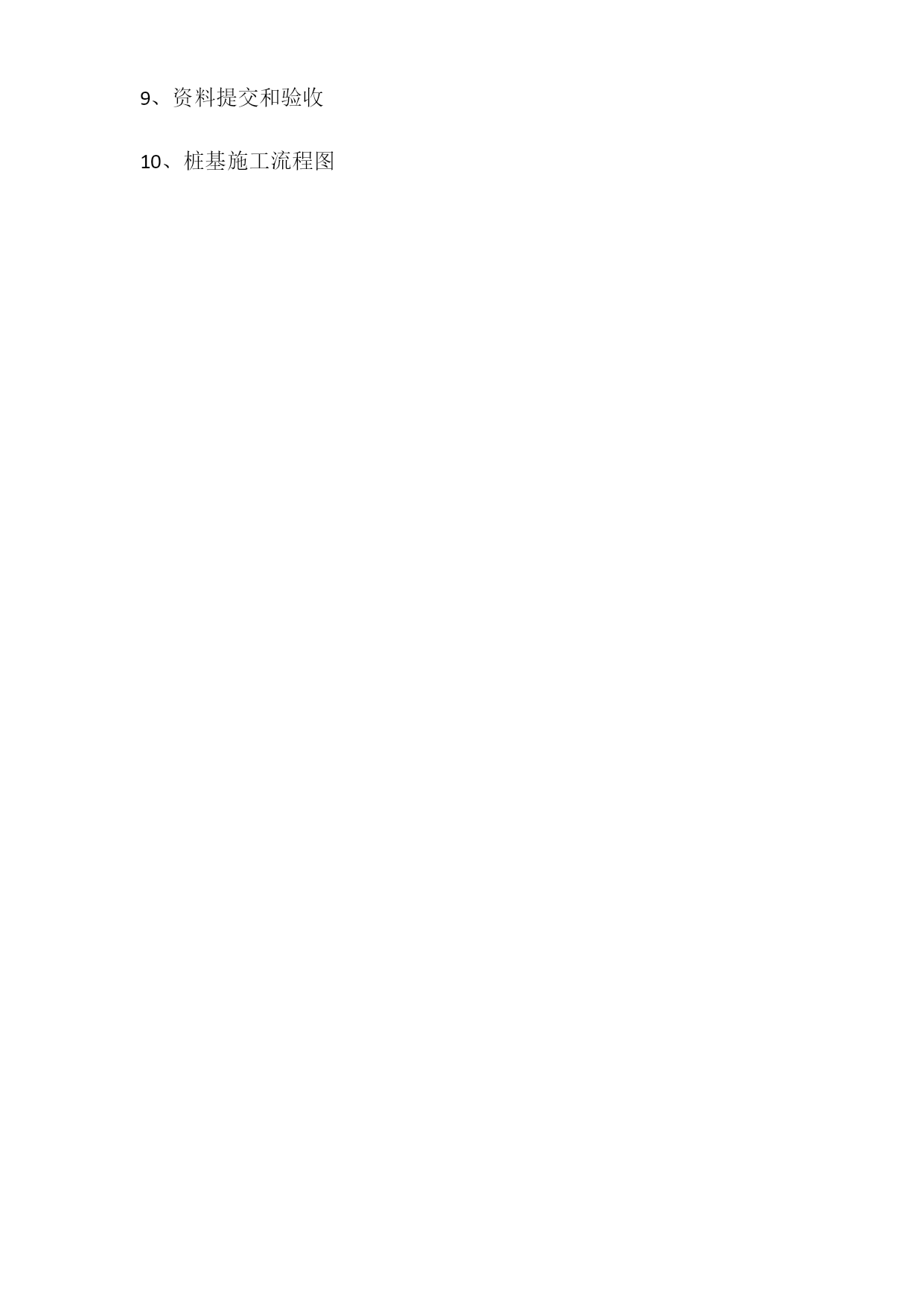

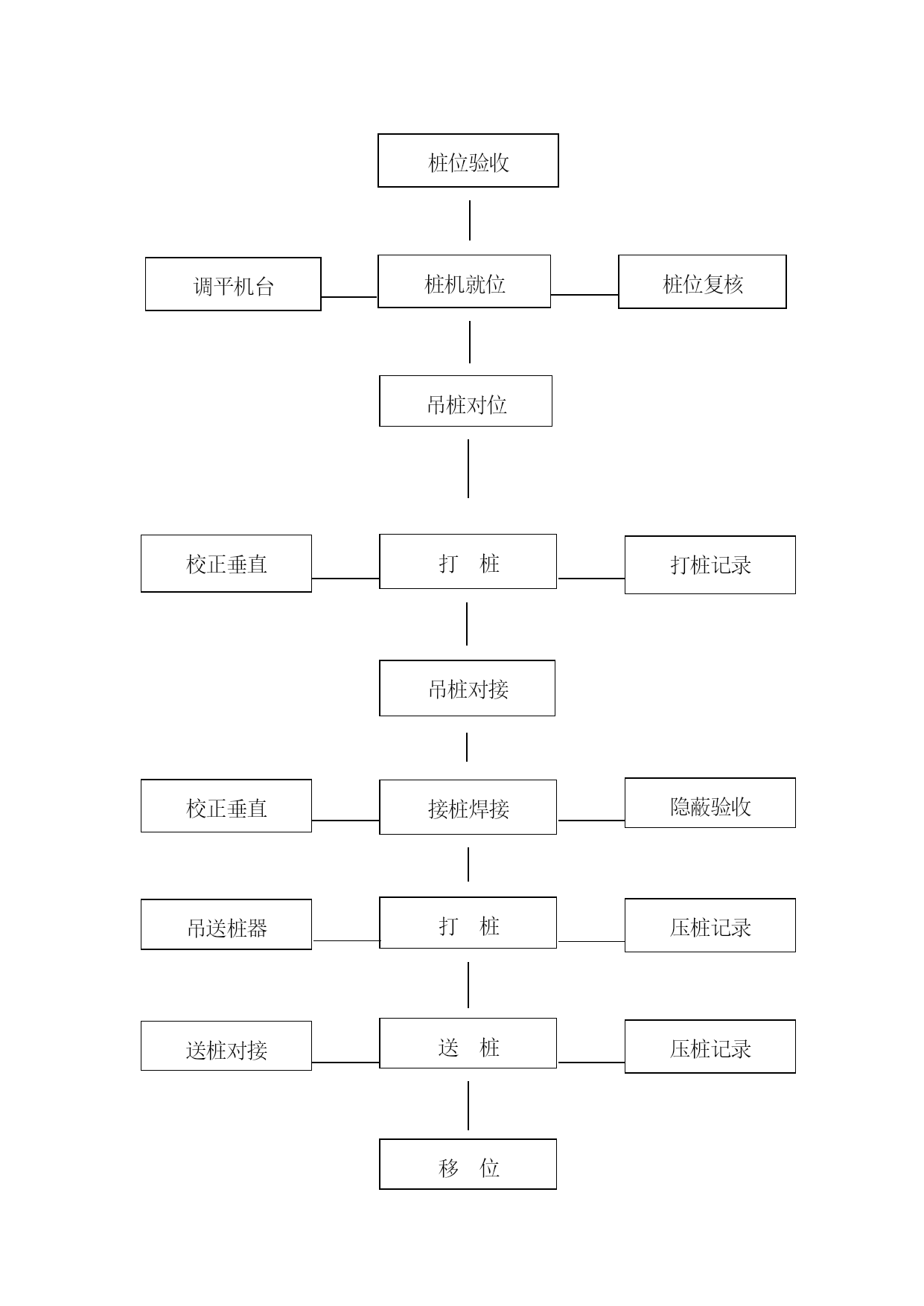

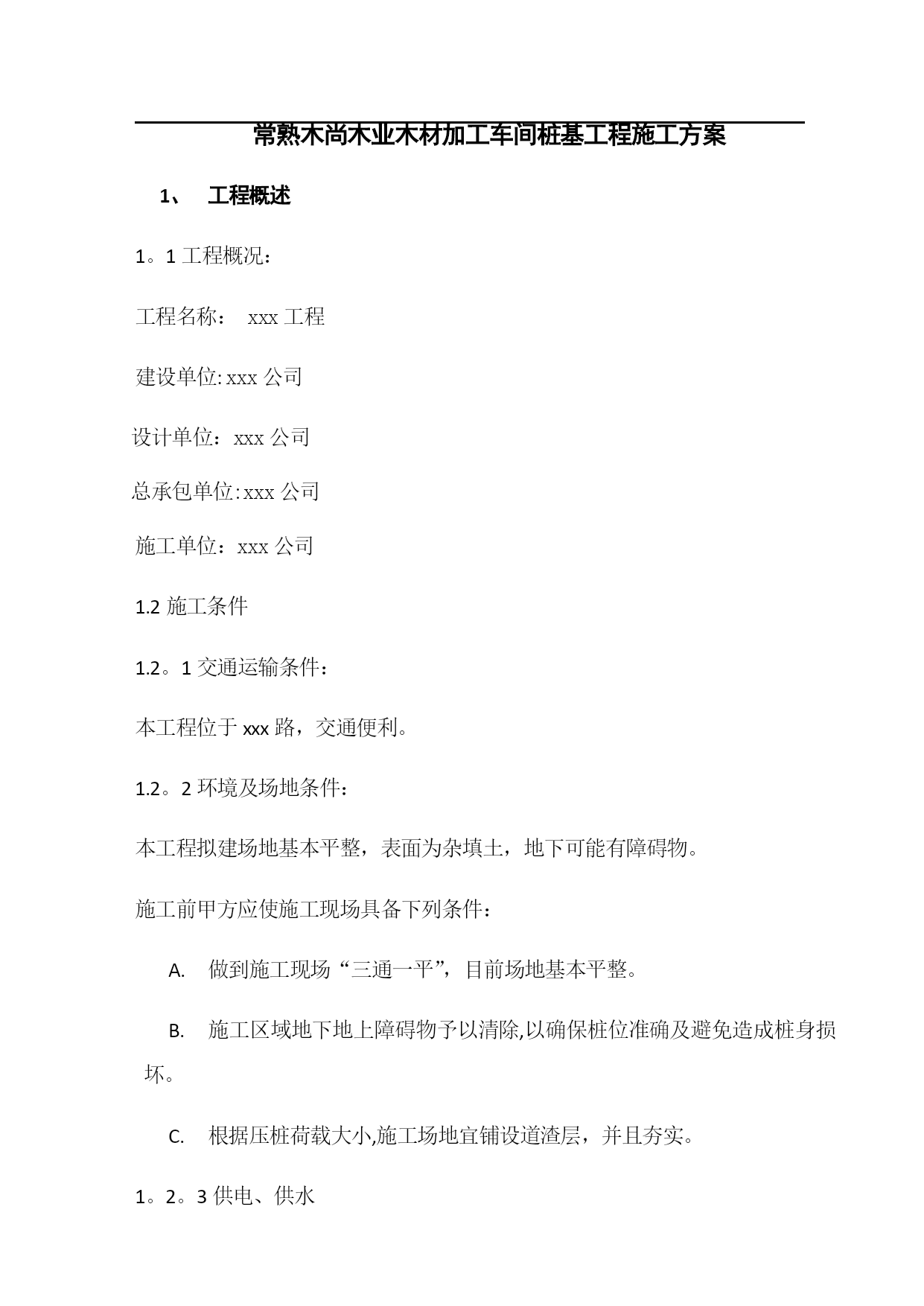

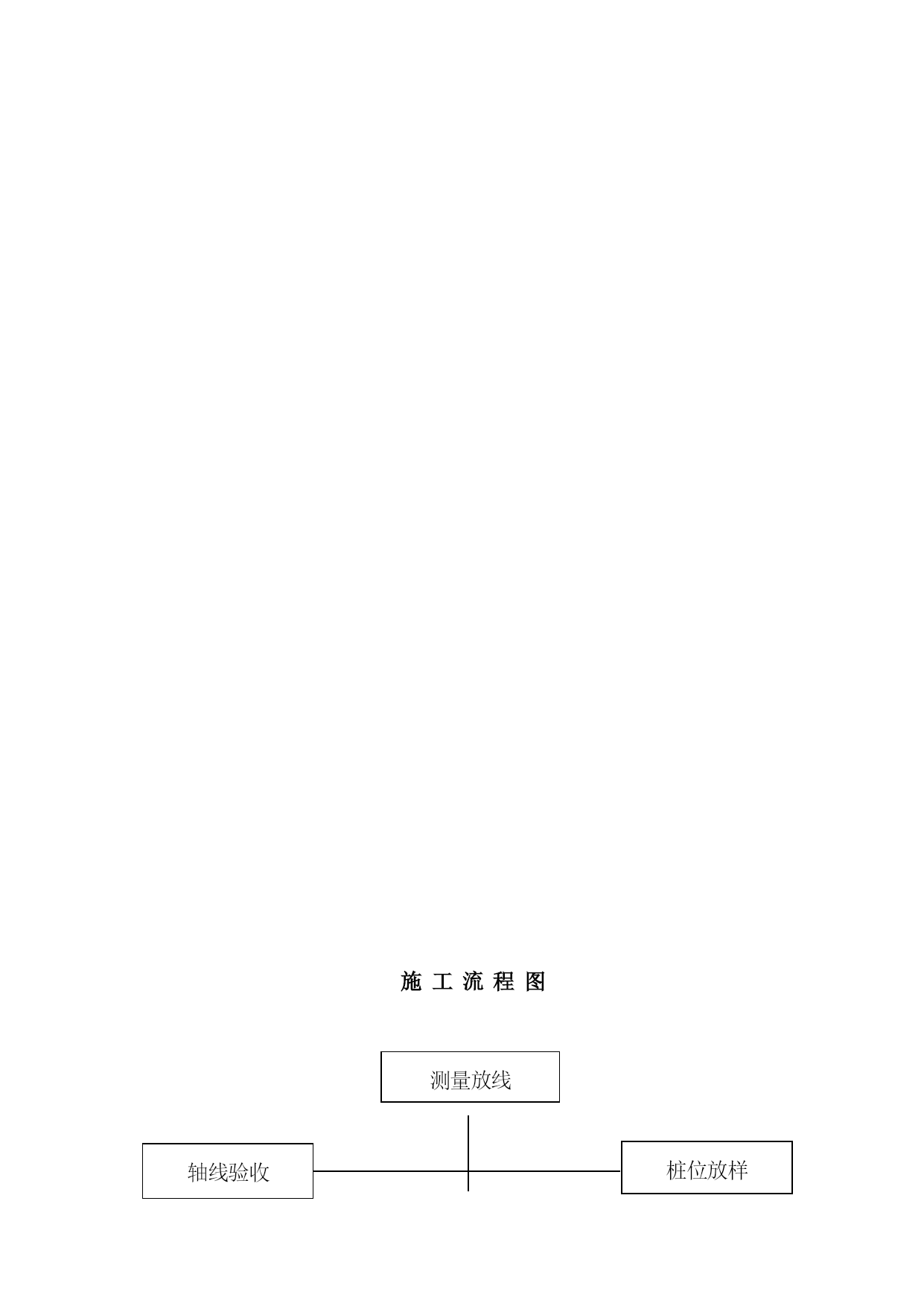

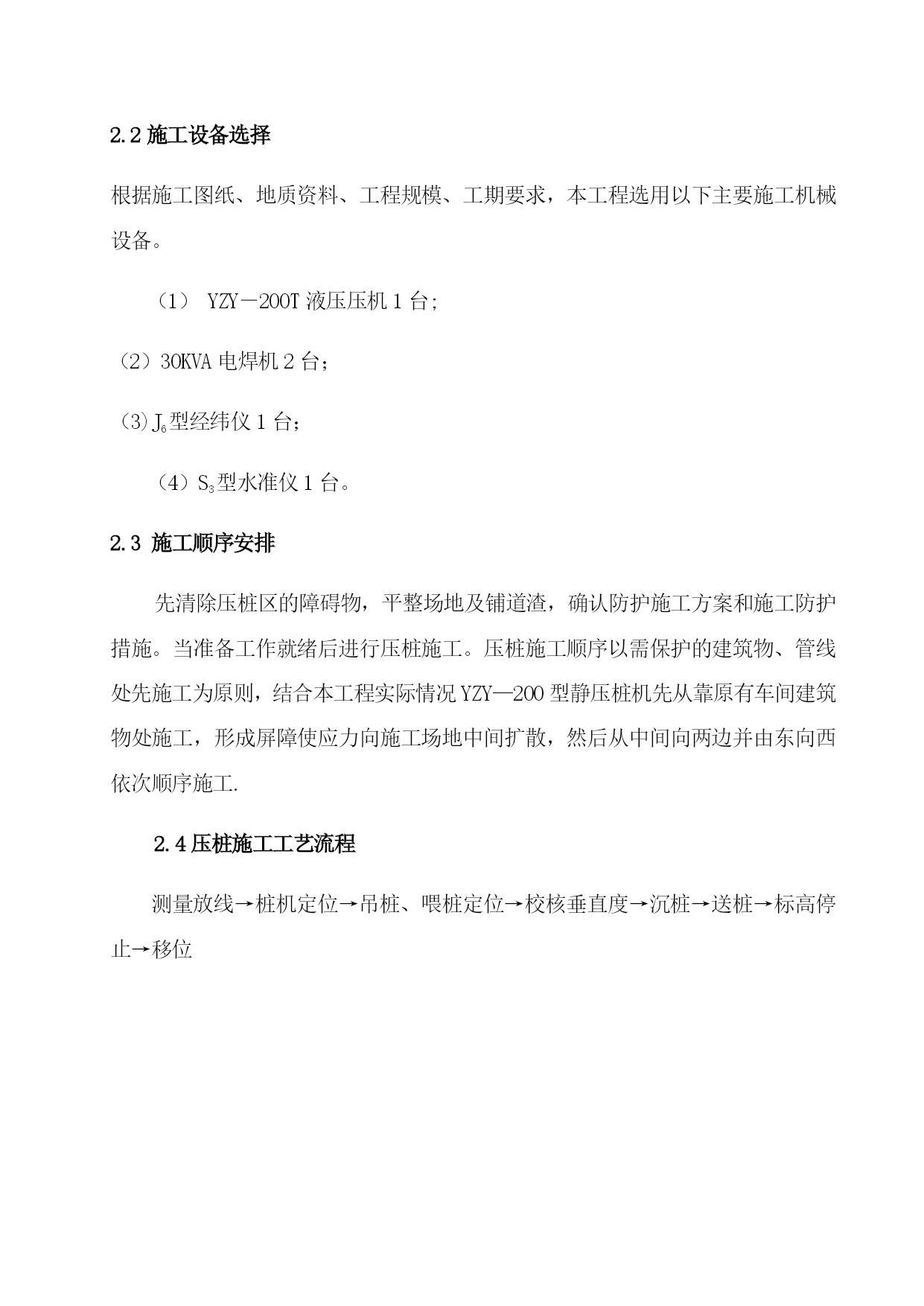

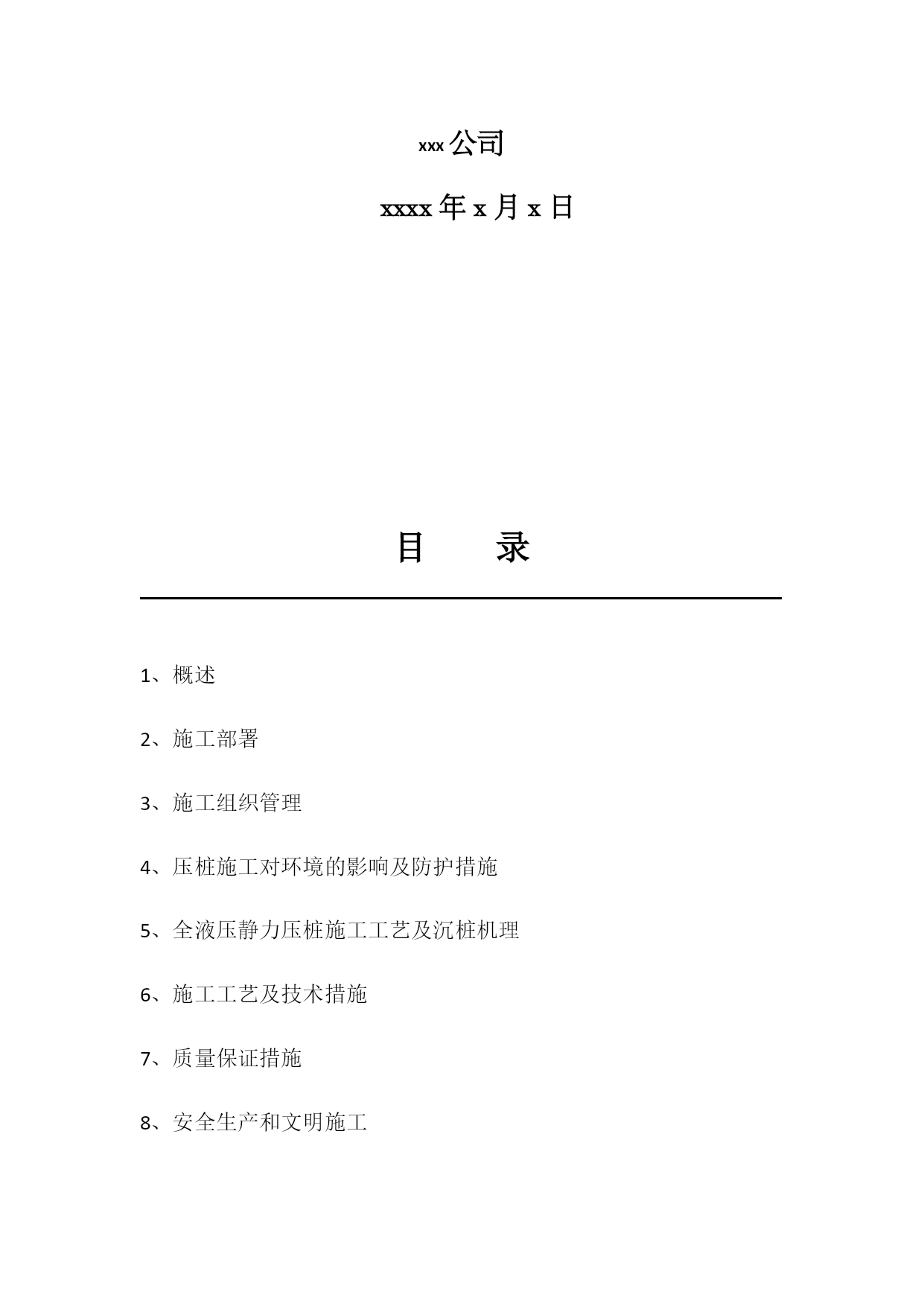

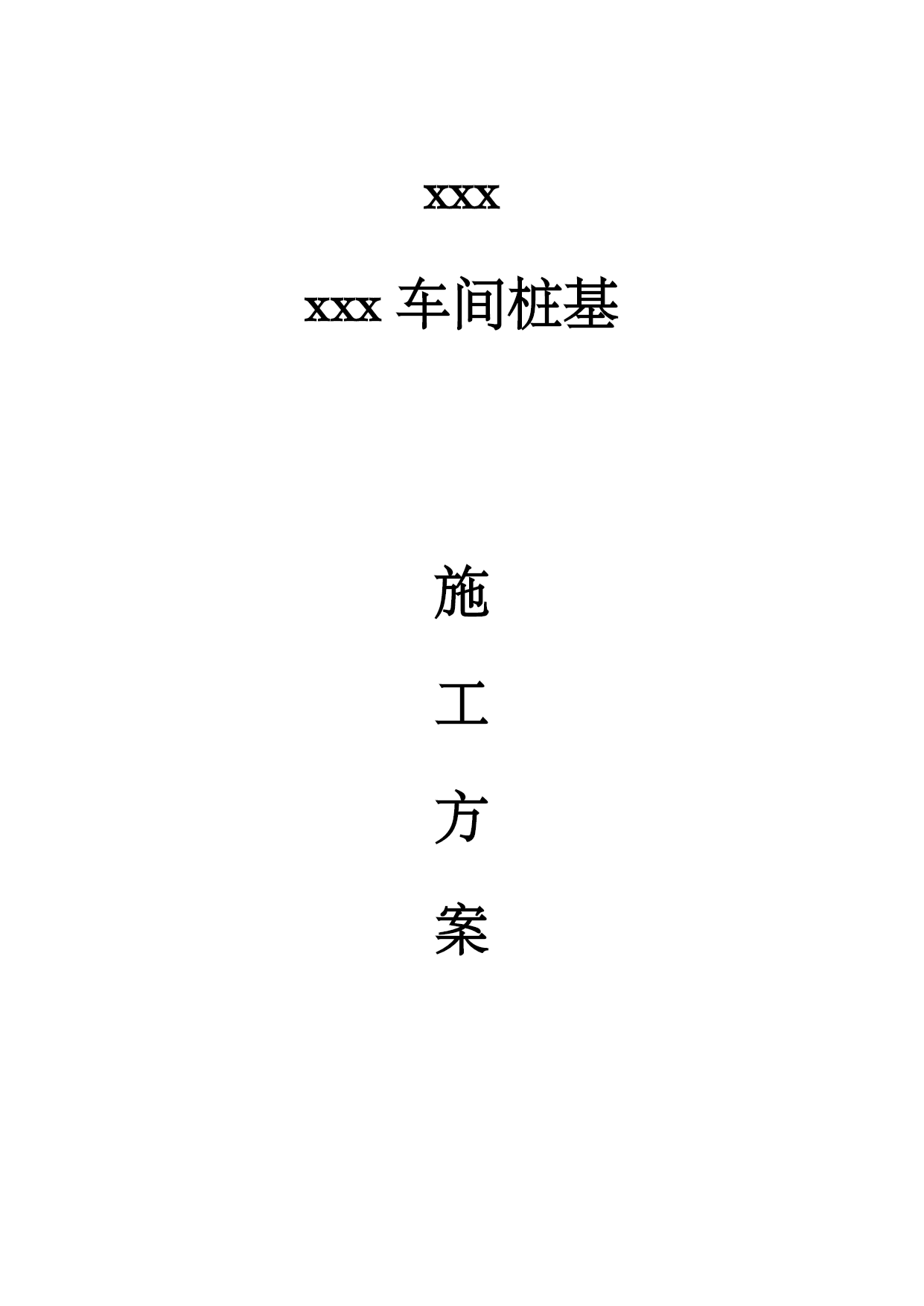

静压桩施工方案62903实用文档(实用文档,可以直接使用,可编辑优秀版资料,欢迎下载)xxxxxx车间桩基施工方案xxx公司xxxx年x月x日目录1、概述2、施工部署3、施工组织管理4、压桩施工对环境的影响及防护措施5、全液压静力压桩施工工艺及沉桩机理6、施工工艺及技术措施7、质量保证措施8、安全生产和文明施工9、资料提交和验收10、桩基施工流程图常熟木尚木业木材加工车间桩基工程施工方案工程概述1。1工程概况:工程名称:xxx工程建设单位:xxx公司设计单位:xxx公司总承包单位:xxx公司施工单位:xxx公司1.2施工条件1.2。1交通运输条件:本工程位于xxx路,交通便利。1.2。2环境及场地条件:本工程拟建场地基本平整,表面为杂填土,地下可能有障碍物。施工前甲方应使施工现场具备下列条件:做到施工现场“三通一平”,目前场地基本平整。施工区域地下地上障碍物予以清除,以确保桩位准确及避免造成桩身损坏。根据压桩荷载大小,施工场地宜铺设道渣层,并且夯实。1。2。3供电、供水甲方提供250KW电力(设备210KW、照明20KW、生活20KW)和生活用水满足施工要求。1.2.4工程地质条件:(详见地质勘察报告)1。3设计技术要求:本工程桩套用图集为04G361:JAZHb—230—1112A、JAZHb—330-998A,共476根,其中包括试桩3根。详见下表:房号桩规格数量(根)±0。000决对标高(M)桩顶相对标高(M)桩顶绝对标高(M)单桩抗压承载力(KN)车间新建300*300方桩4761.91-1。1500.7612802.施工部署2.1地上地下障碍物清除2.1。1施工场地基本平整。为确保压桩工程质量,压桩前必须对施工区障碍物进行清除,清除后用道渣回填并压实。压桩机最小工作面为5米,即边桩5米范围内不得有地上或空间障碍物。2。1.2暗浜处清理压桩施工对场地要求较高,因为场地的好坏直接影响沉桩的施工质量,特别是管桩施工由于场地沉陷等不利因素,在土体挤压作用下会造成桩身偏位、甚至断裂的严重质量事故.如遇暗浜在场地平整时必须清除,暗浜淤泥需清除外运,并回填道渣压实,以确保压桩正常施工.2.2施工设备选择根据施工图纸、地质资料、工程规模、工期要求,本工程选用以下主要施工机械设备。YZY-200T液压压机1台;(2)30KVA电焊机2台;(3)J6型经纬仪1台;(4)S3型水准仪1台。2.3施工顺序安排先清除压桩区的障碍物,平整场地及铺道渣,确认防护施工方案和施工防护措施。当准备工作就绪后进行压桩施工。压桩施工顺序以需保护的建筑物、管线处先施工为原则,结合本工程实际情况YZY—200型静压桩机先从靠原有车间建筑物处施工,形成屏障使应力向施工场地中间扩散,然后从中间向两边并由东向西依次顺序施工.2.4压桩施工工艺流程测量放线→桩机定位→吊桩、喂桩定位→校核垂直度→沉桩→送桩→标高停止→移位施工流程图测量放线桩位放样轴线验收桩位验收桩位复核调平机台桩机就位吊桩对位打桩记录打桩校正垂直吊桩对接接桩焊接隐蔽验收校正垂直压桩记录打桩吊送桩器压桩记录送桩送桩对接移位2.5施工进度及工期2。5。1结合本工程的实际情况,有效工期为15天。结合我公司设备生产能力,施工300*300砼方桩22米桩长,每天工作时间为24小时平均每台桩机能完成20根左右.2.5。2施工进度计划表(YZY—200型)日历表内容123456789101112131415压桩设备进场商品桩进场桩基施工退场3、压桩施工对环境的影响及防护措施3.1施工现场环境情况及压桩影响范围压桩施工时应采取一定的防护措施,否则将对道路管线及四周的建筑物产生较大影响。3.2防护措施3。2.1由甲方组织有资质的管线监察单位,成立监察小组,在压桩前对四周的建筑物及管线先建立原始数据,并建立监察网络图,对压桩过程中管线及建筑物产生的标高及平面位移变化跟踪监察,一有情况马上报告。由于新建厂房距离原有老厂房较近,轴线距离老厂房约5米左右.结合本工程实际情况,压桩因由北向南依次施工.(详见施工流程图)3.2。2压桩前先施工防护措施,防护措施一般采用挖防挤土沟与打应力释放孔相结合办法,并在压桩过程中,根据挤土情况进行加钻补钻.防护措施详见防护措施示意图。3.2.3调整一般的流水作业,先压靠围墙及原有建筑物处的桩位,使挤土向拟建小区内扩散。3。2.4当以上办法还不能满足防护要求时,只能采取限速措施。
