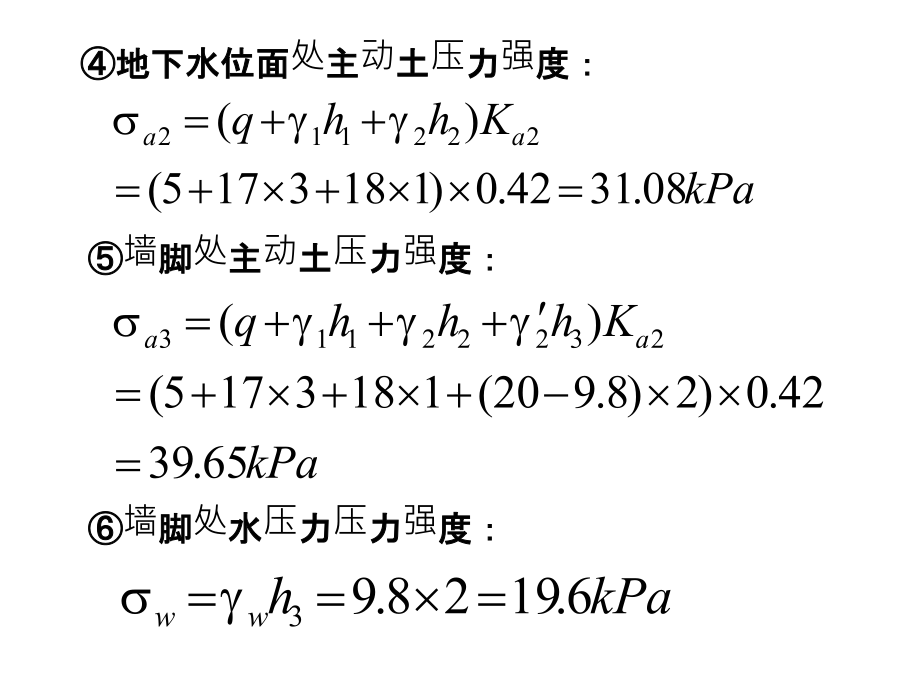

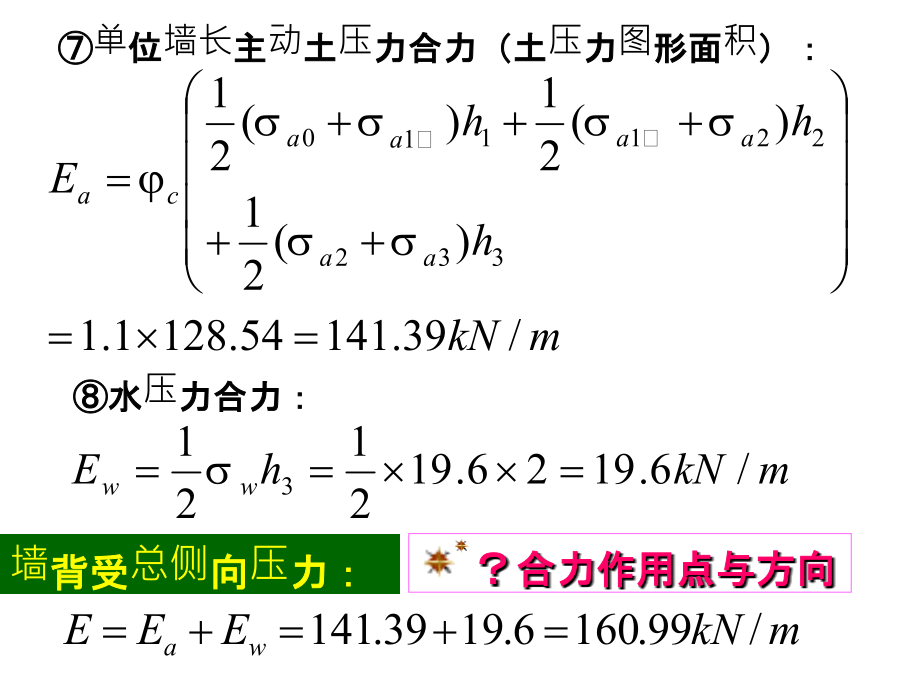

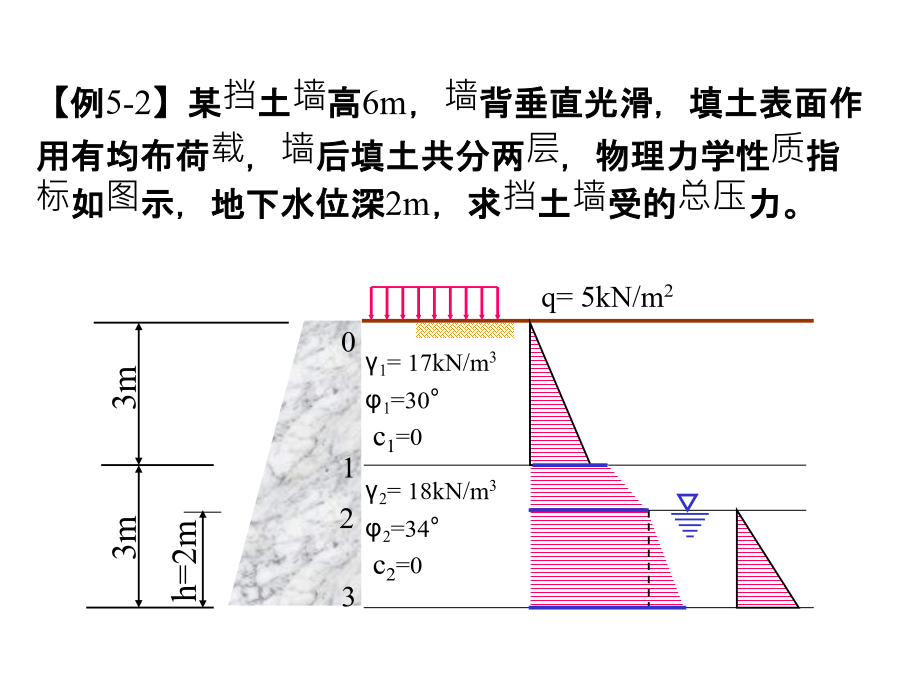

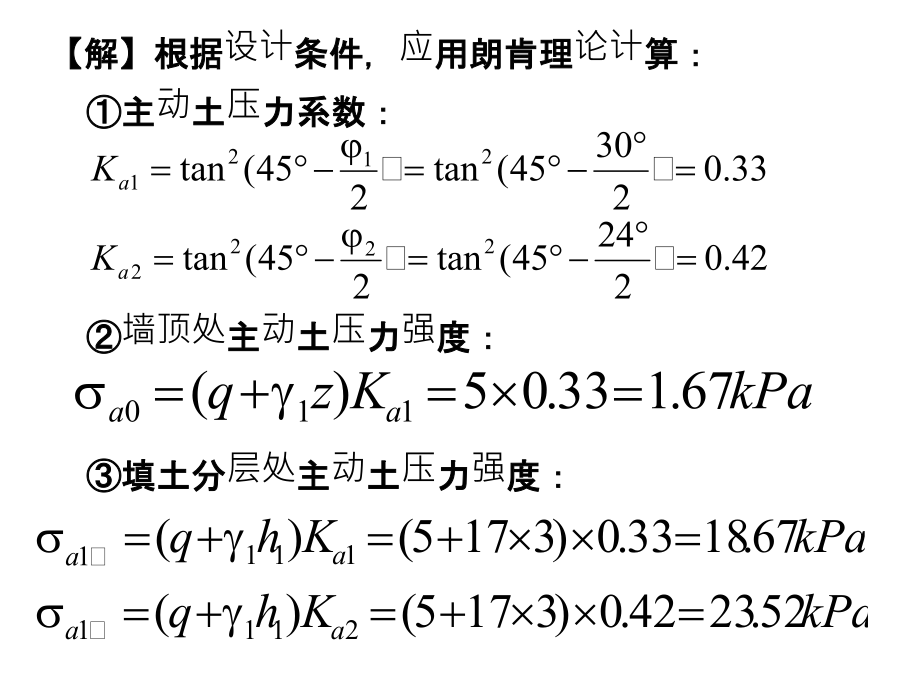

【例5-2】某挡土墙高6m,墙背垂直光滑,填土表面作用有均布荷载,墙后填土共分两层,物理力学性质指标如图示,地下水位深2m,求挡土墙受的总压力。【解】根据设计条件,应用朗肯理论计算:④地下水位面处主动土压力强度:⑦单位墙长主动土压力合力(土压力图形面积):
