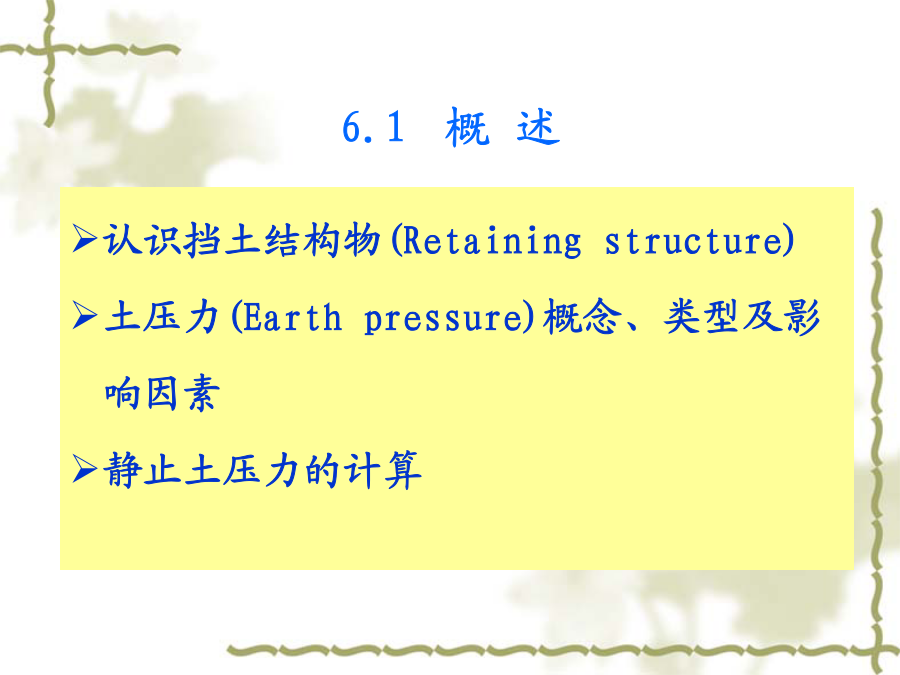

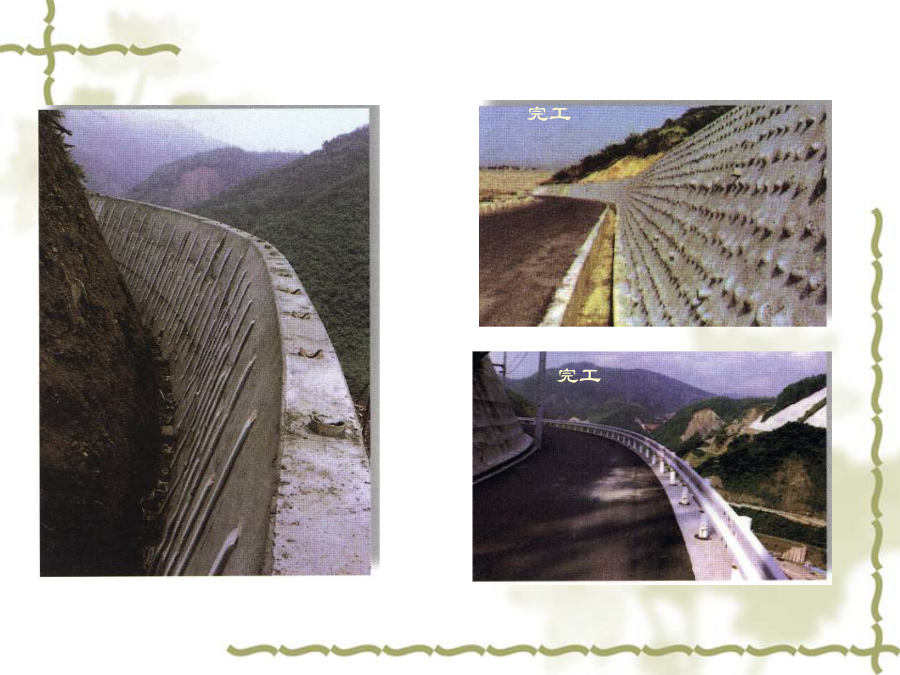

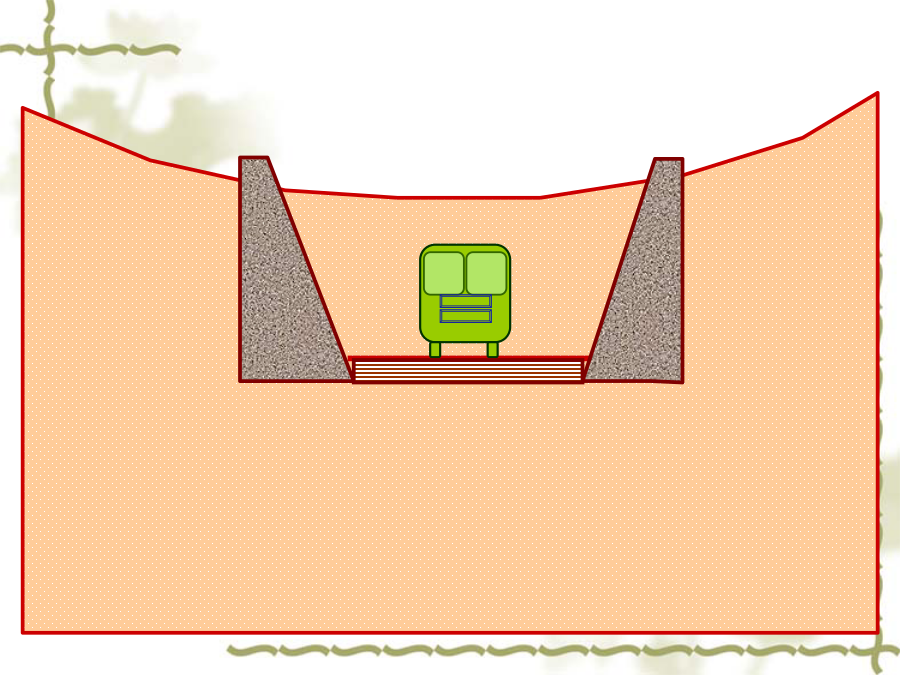

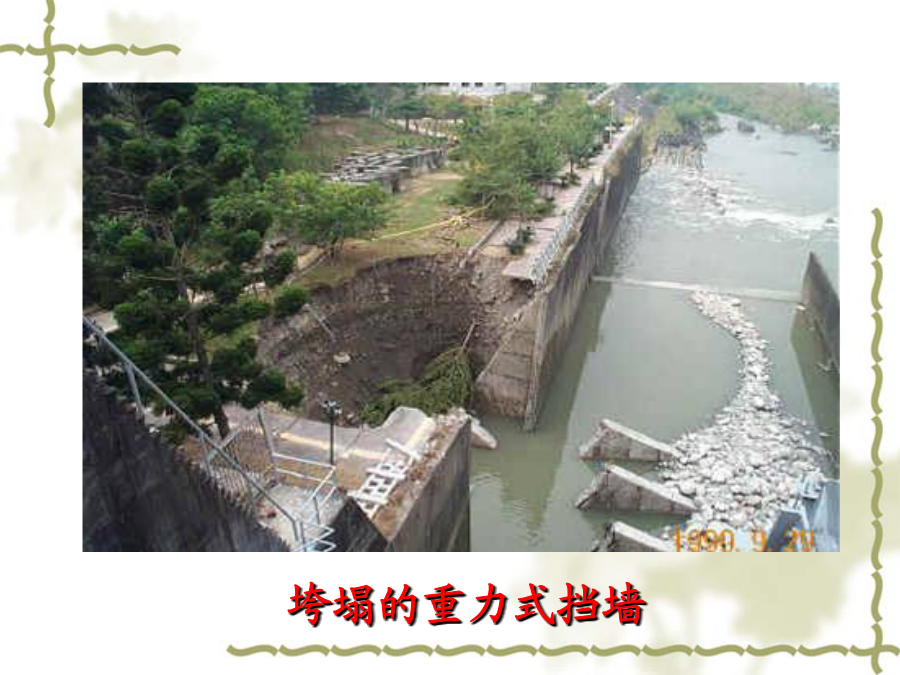

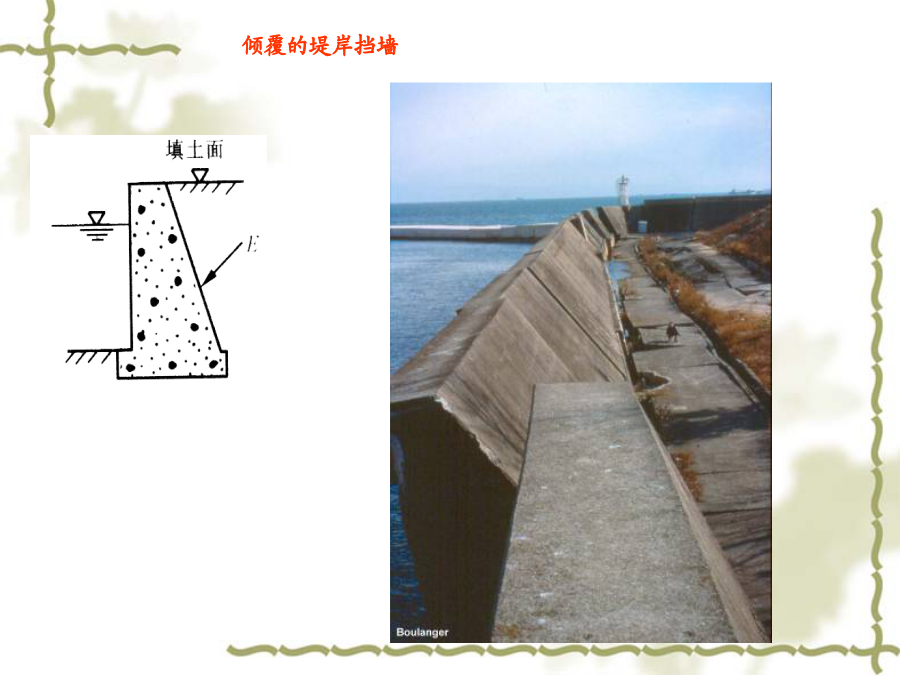

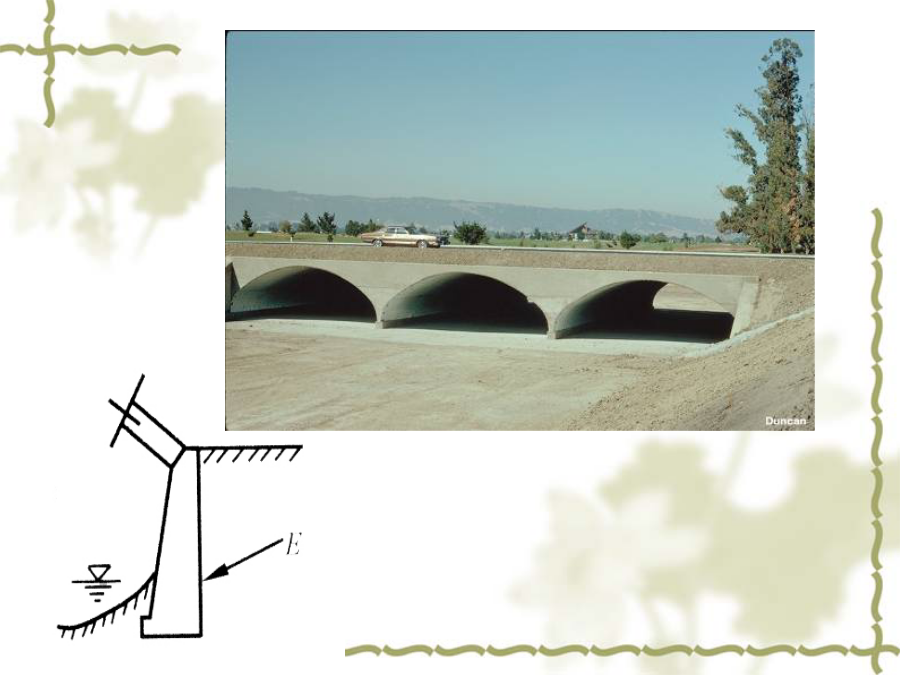

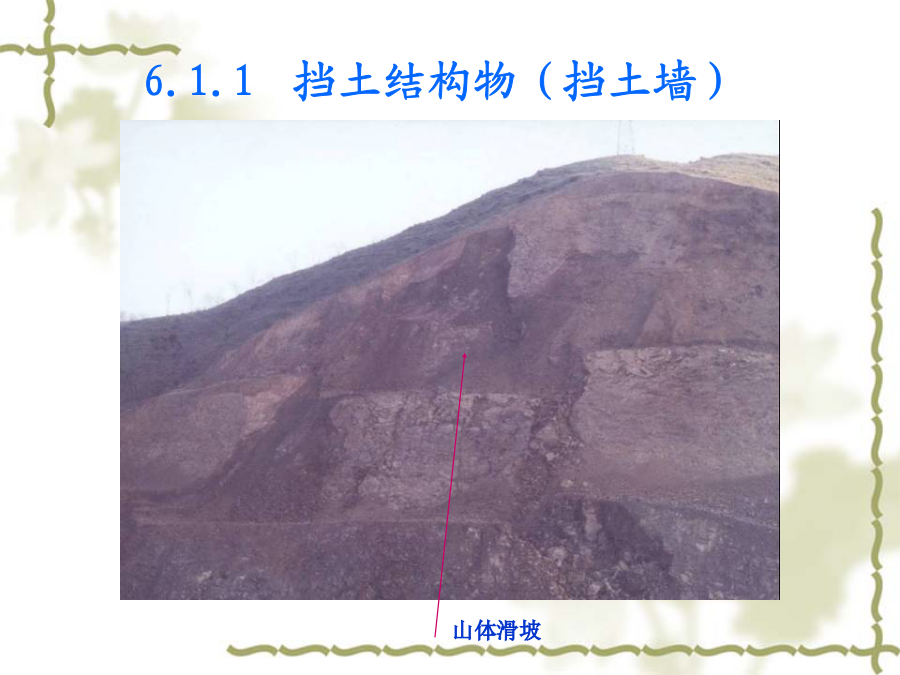

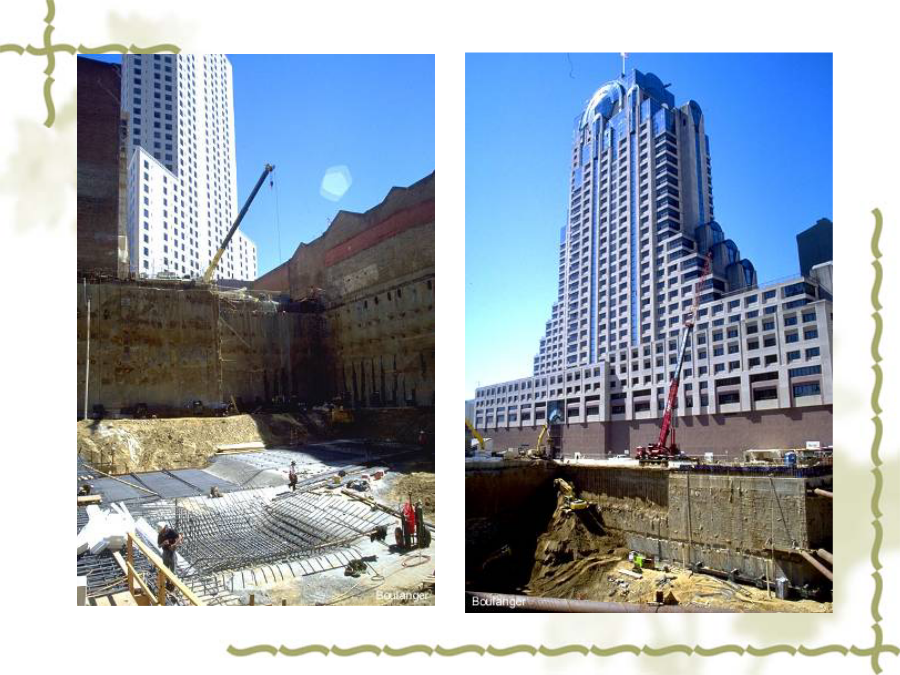

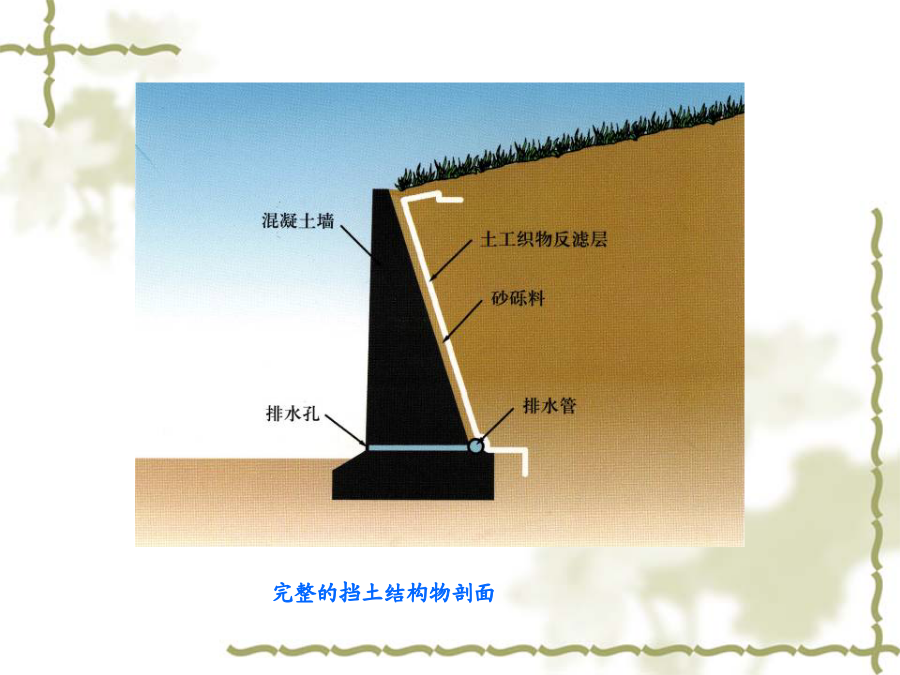

认识挡土结构物(Retainingstructure)土压力(Earthpressure)概念、类型及影响因素静止土压力的计算6.1.1挡土结构物（挡土墙）完整的挡土结构物剖面完工垮塌的重力式挡墙垮塌的护坡挡墙失稳的立交桥加筋土挡土墙挡土结构物（挡土墙）：按刚度及变形方式分为:1.刚性挡土墙；2.柔性挡土墙。柔性支挡结构6.1.2土压力二、土压力的影响因素根据墙身的位移条件，作用在墙背上的土压力可分为静止土压力、主动土压力、被动土压力。2.被动土压力(Passiveearthpressure)静止土压力:当挡土墙静止不动时，即不能移动也不转动，这时土体作用在挡土墙的压力称为静止土压力E0。１．挡土墙所受土压力的类型，首先取决于墙体是否发生位移以及位移的方向。其中有三种特定情况下的土压力，即静止土压力、主动土压力和被动土压力。２．挡土墙所受土压力的大小并不是一个常数，而是随位移量的变化而变化。当d=D/H=0时，土体处于弹性平衡状态，E=E0主动土压力被动土压力按土体处于侧限条件下的弹性平衡状态进行计算。侧向压应力：p0=h=k0v=k0γz在均匀土体中呈三角形分布理论上很难确定，一般应通过试验确定，无试验资料时，可按参考值选取：砂土取0.35～0.45；粘性土取0.5～0.7。小结复习思考题
