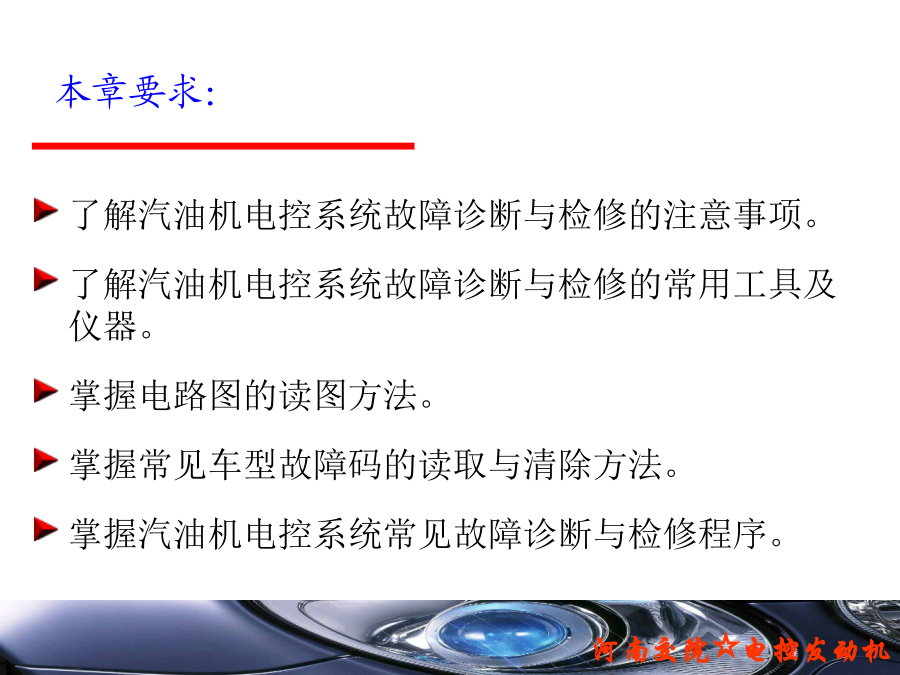

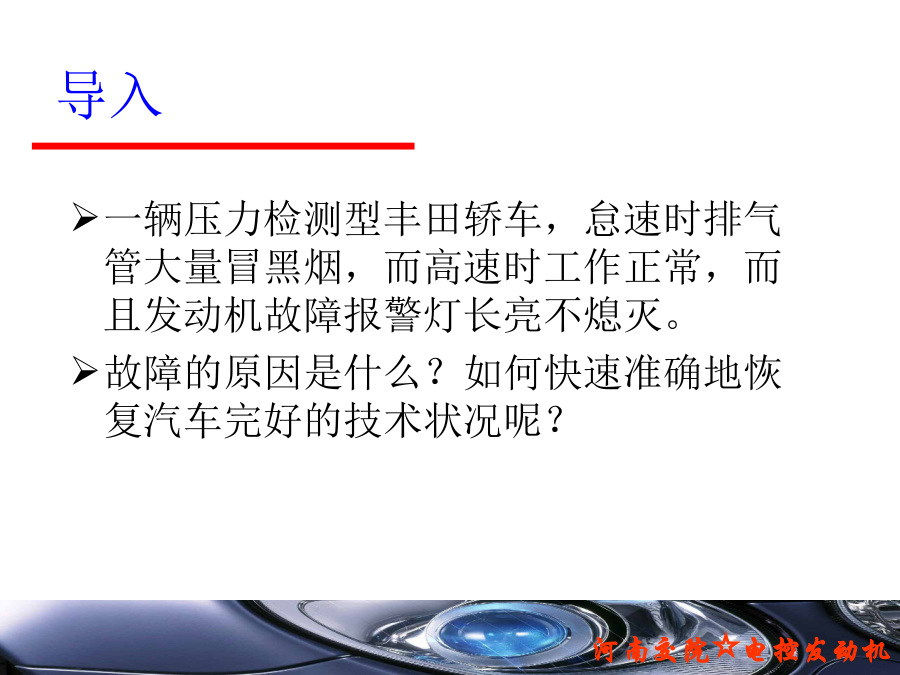

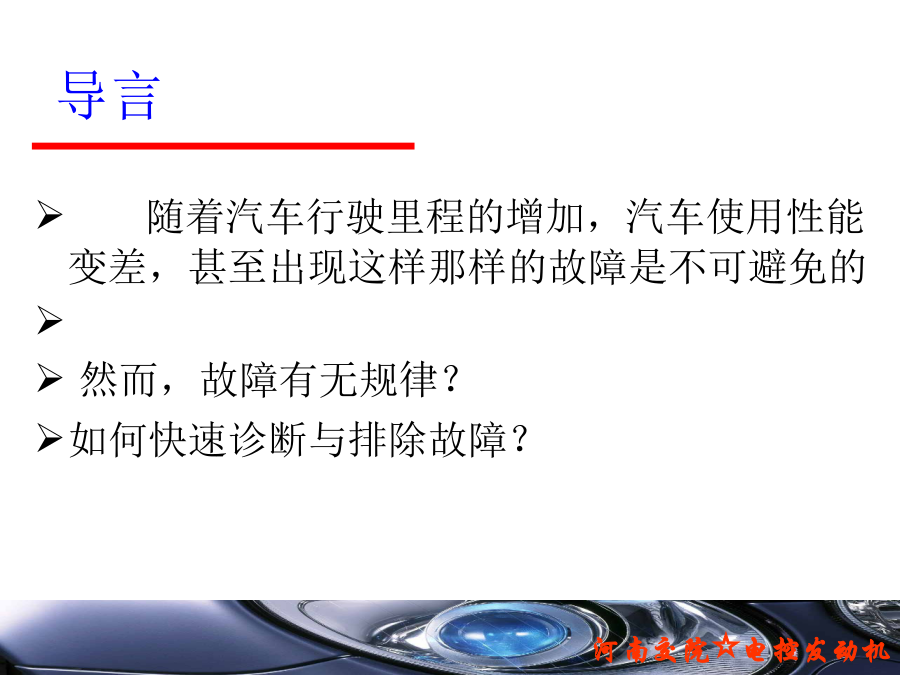

汽车发动机电控技术群行闯天下，危险少，生命力强！飞吧！未来世界属于你！第八章导言导入电控发动机故障诊断与排除本章要求：一、使用与维修注意事项使用与维修注意事项1、常用工具跨接线：主要用于电路故障诊断。测试灯：用来检查电路的通断常用工具：数字万用表常用工具：手动真空泵常用工具：燃油压力表2、常用仪器：喷油器清洗仪常用仪器：故障诊断仪常用仪器：故障诊断仪常用仪器：示波器常用仪器：信号模拟检验仪常用仪器：发动机综合测试仪8.2汽车故障诊断的基本程序一、汽车故障诊断的基本思路二、汽车故障诊断的一般步骤一、汽车故障诊断的基本思路故障诊断的基本程序1.询问客户故障症状并再现客户投诉的故障症状提醒问的技巧2.判断客户描述的症状是不是故障3.推测故障发生的原因4.检查可疑部位并找出造成故障的原因5.根除故障，避免类似故障再次发生为避免类似故障再次发生，故障排除后请认真检查与思考：步骤1客户问题分析检测再现故障症状故障再现故障未能再现再现测试步骤2确定症状确定症状是不是故障是不是故障是故障不是故障步骤3推测故障推测原因换一个角度处理的原因客户的抱怨步骤4检查可疑部位检查并排除故障向客户做好解释工作查明故障原因步骤5根除故障找出故障原因根除故障避免故障再次发生避免故障再次发生二、汽车故障诊断的一般步骤1.问诊2.初步观察3.读码-清码-再读码4.分析故障码5.阅读数据流6.检查测量7.排除故障8.竣工检验8.3汽车故障诊断的方法技巧8.3汽车故障诊断的方法技巧1.人工经验诊断法1）问通过问诊，得到故障发生时的条件和情况，以确定是哪个系统发生了故障，系统中哪个部件发生了故障。通过问诊，得到故障发生时的条件和情况，以确定是哪个系统发生了故障，系统中哪个部件发生了故障。提醒：看？看出来了看出问题来也許它看到的，真的比我們要多！看2）看看3）听听听辛卯年心想事成，万事如意！听听了解各种响声的特性：摸4）摸摸**红外线测温仪红外线测温仪实例5）嗅6）试2、仪器设备诊断法3.故障码诊断分析法4.症状诊断分析法二、汽车故障诊断的基本技能1．故障再现法故障再现法力图故障再现？！注意1）施加振动振动？！用手轻轻地上下或左右晃动线束、连接器、传感器、继电器等，查看被检查系统症状变化情况，从而判断有无松动、固定不良或接触不良的地方。时有时无间歇性故障？（2）当车辆或发动机振动导致电气故障更加明显时，应着重检查发动机室的下列机件：2）加热或致冷（1）车辆常在炎热天气或暂时停车时出现故障：（2）在暖机后（冬天）故障消失3）淋水4）施加电气负荷2.故障码分析法3.ECU数据流分析法4.发动机转动阻力检查法转动阻力？5.发动机起动状况检查法对于柴油发动机：6.点火和预热系统检查法7.燃油系统检查法2）柴油发动机燃油系统检查8.压缩系统检查法下列现象说明气缸压力肯定有问题9.断缸检查法9.断缸检查法10.空燃比（A/F）检查法空燃比检查？11.机油消耗异常检查法11.机油消耗异常检查法小结作业9、静夜四无邻，荒居旧业贫。。3月-253月-25Thursday,March6,202510、雨中黄叶树，灯下白头人。。14:05:2214:05:2214:053/6/20252:05:22PM11、以我独沈久，愧君相见频。。3月-2514:05:2214:05Mar-2506-Mar-2512、故人江海别，几度隔山川。。14:05:2214:05:2214:05Thursday,March6,202513、乍见翻疑梦，相悲各问年。。3月-253月-2514:05:2214:05:22March6,202514、他乡生白发，旧国见青山。。06三月2025下午2时5分22秒14:05:223月-2515、比不了得就不比，得不到的就不要。。。三月25下午2时5分3月-2514:05March6,202516、行动出成果，工作出财富。。2025年3月6日星期四2时5分22秒14:05:2206March202517、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。下午2时5分22秒下午2时5分14:05:223月-259、没有失败，只有暂时停止成功！。3月-253月-25Thursday,March6,202510、很多事情努力了未必有结果，但是不努力却什么改变也没有。。14:05:2214:05:2214:053/6/20252:05:22PM11、成功就是日复一日那一点点小小努力的积累。。3月-2514:05:2214:05Mar-2506-Mar-2512、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。14:05:2214:05:2214:05Thursday,March6,20
