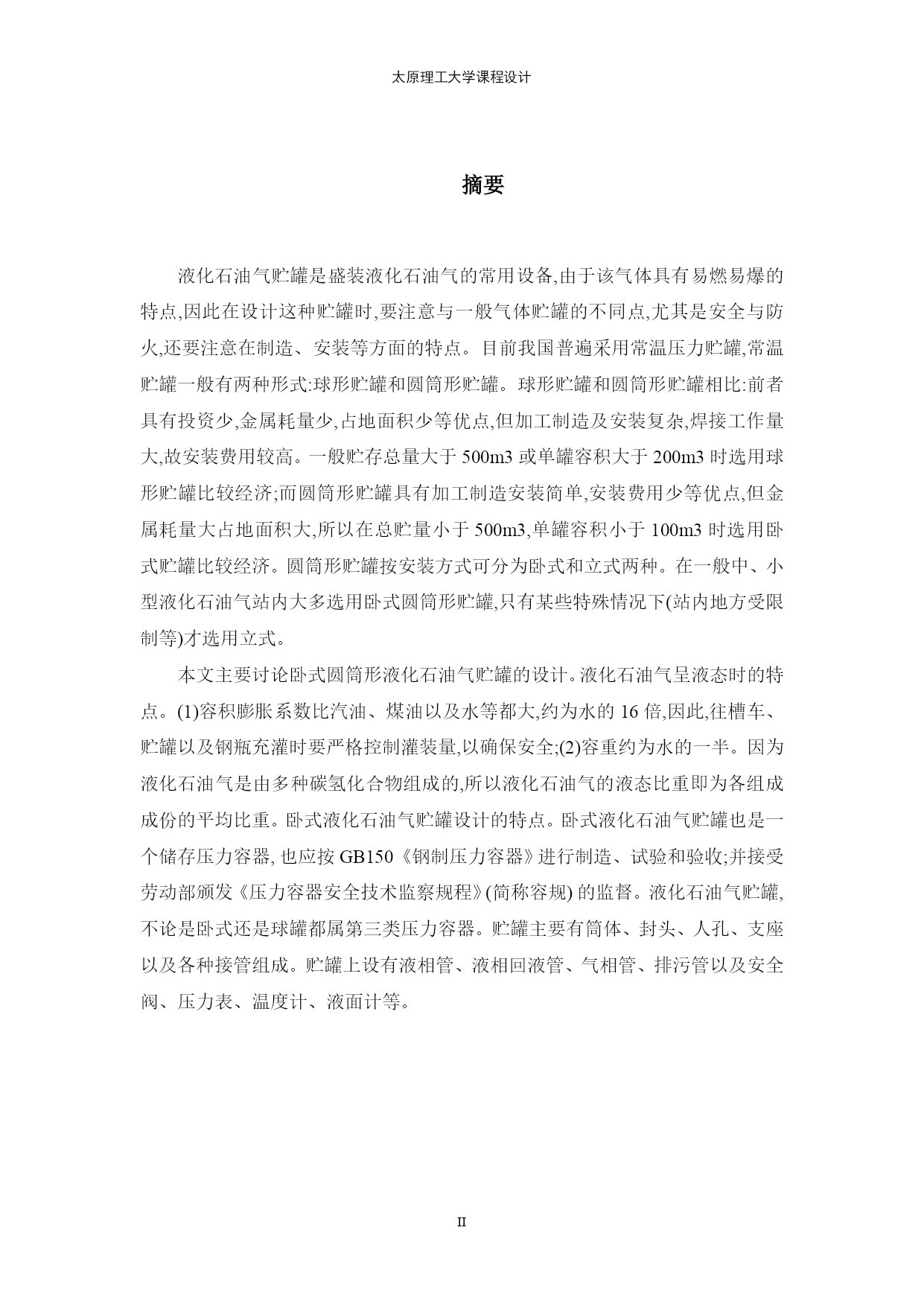

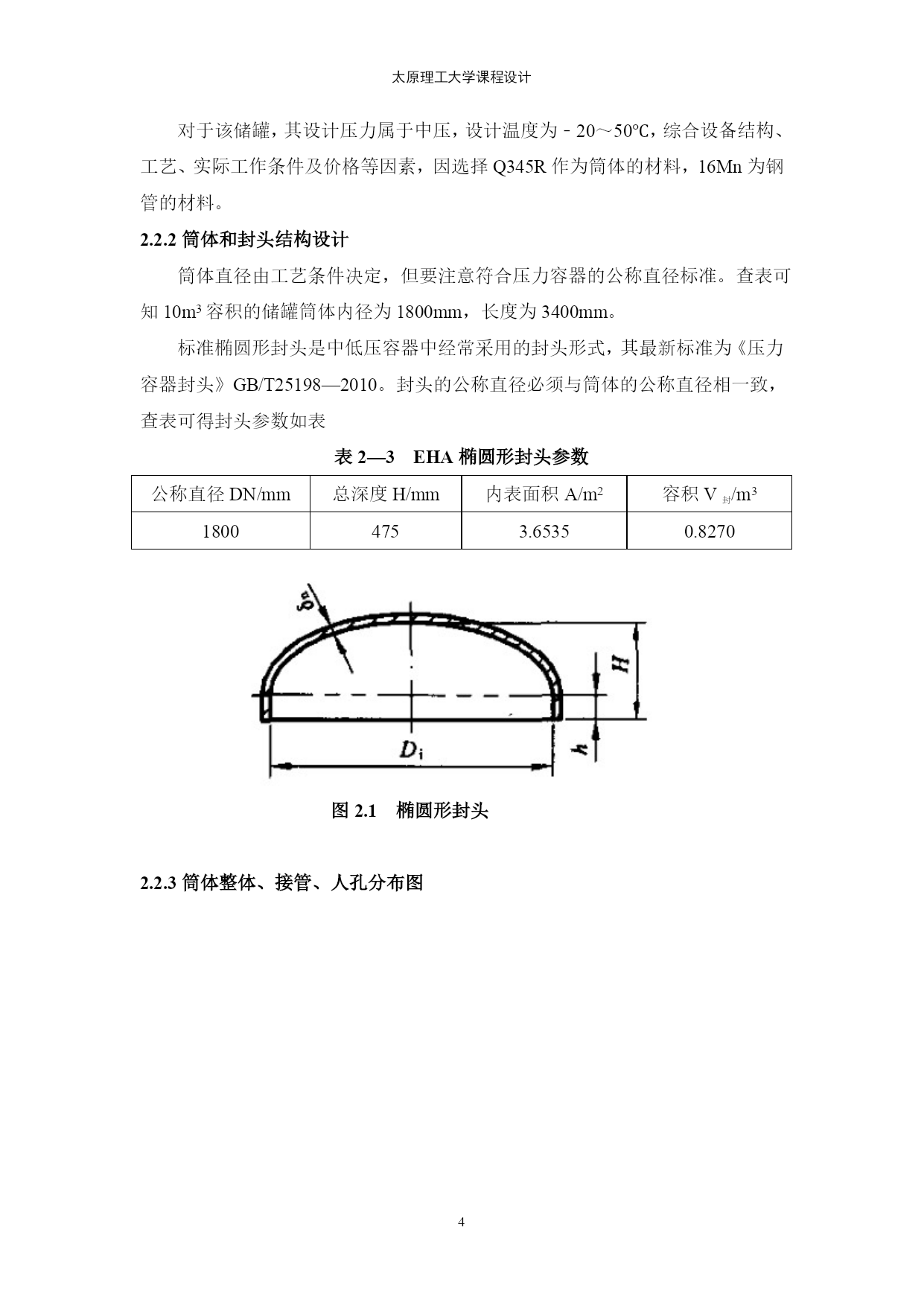

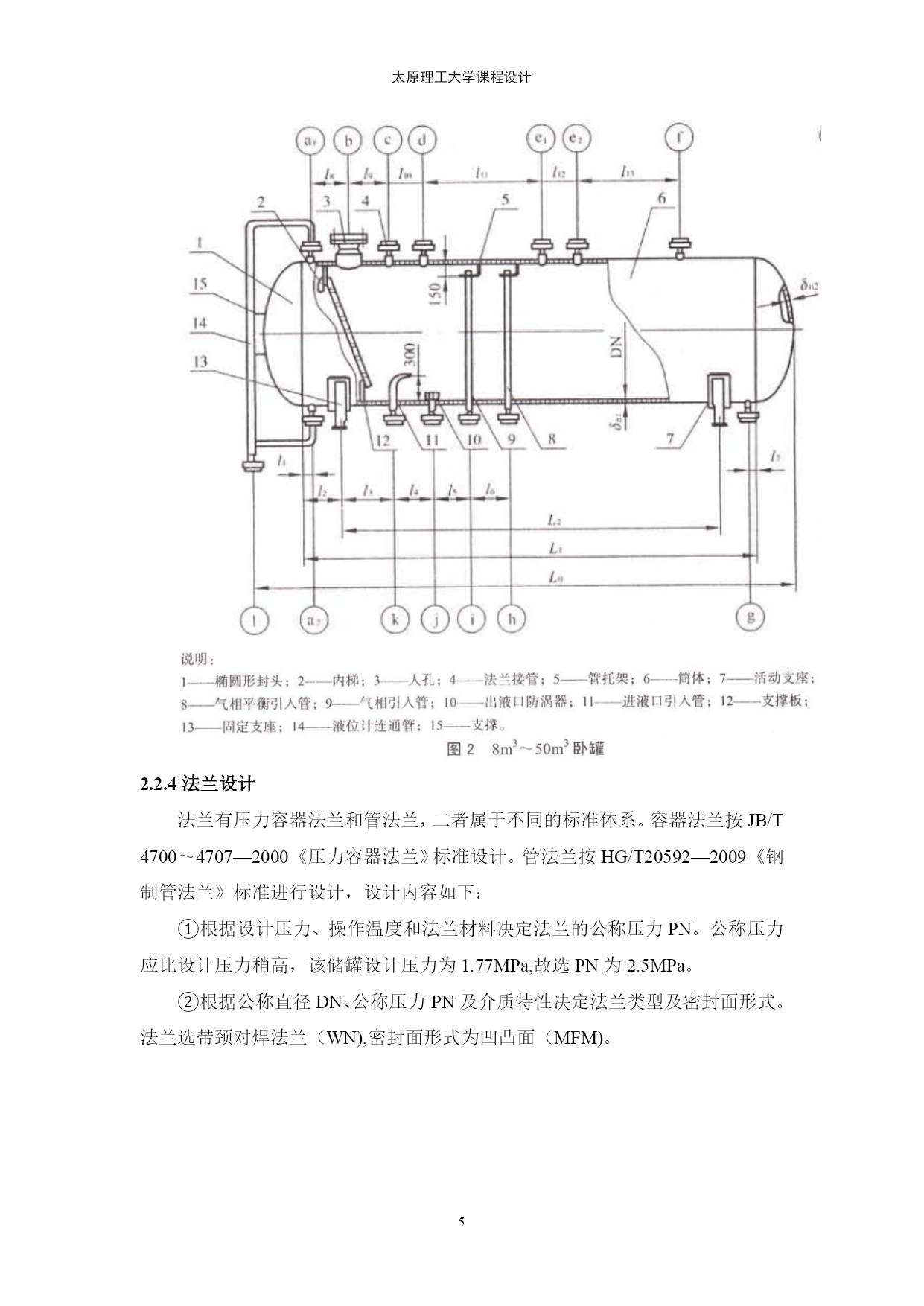

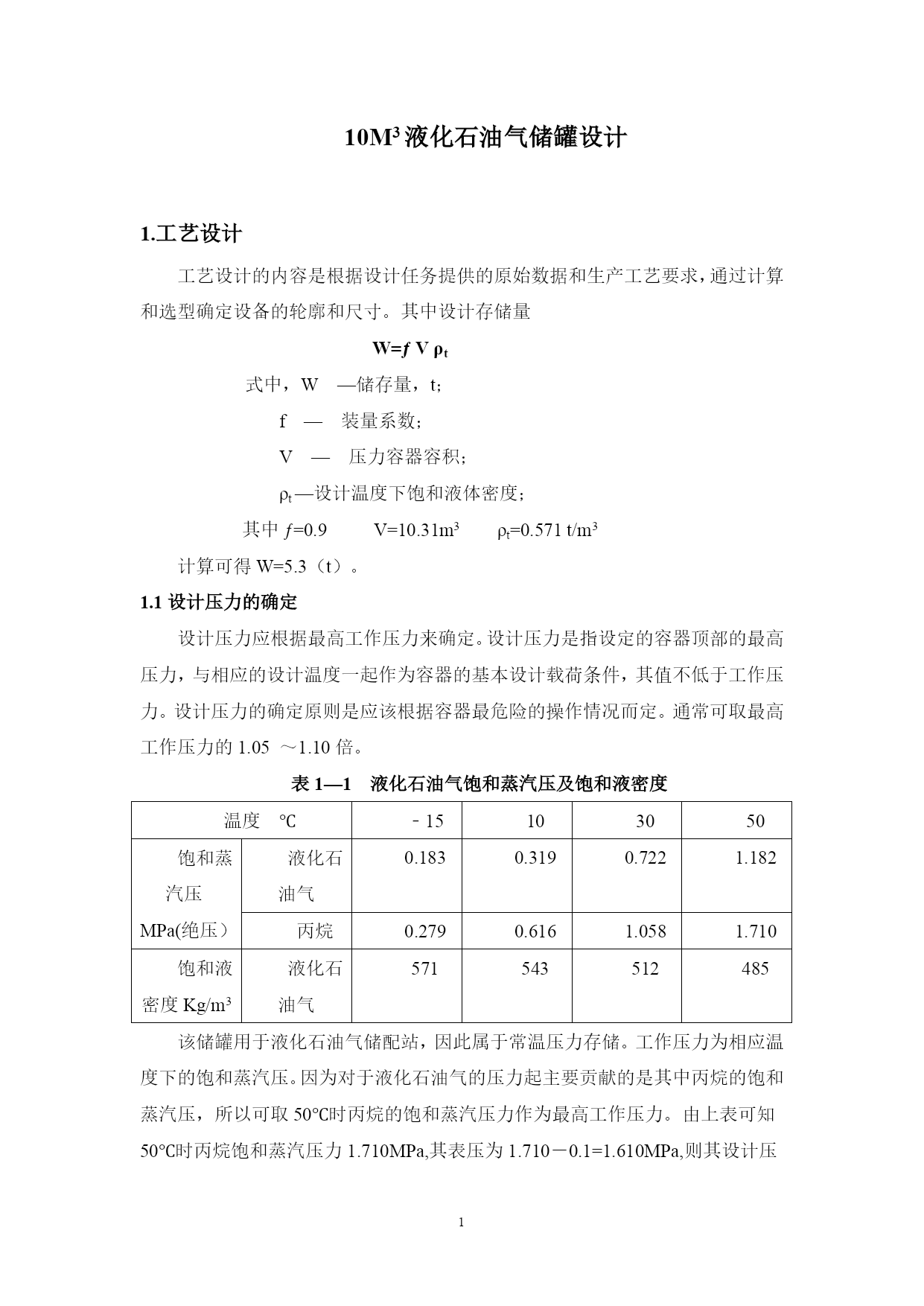

太原理工大学课程设计课程设计课程名称：过程设备课程设计设计名称：10m3液化石油气储罐设计专业班级：过控1203学号：学生姓名：指导教师：2015年6月19日PAGEIIPAGE\*MERGEFORMATI课程设计任务书10M3液化石油气储罐设计课程设计要求及原始数据课程设计要求1、按照国家压力容器设计标准，规范进行设计，掌握典型过程设备设计的过程。2、设计计算采用手算，要求设计思路清晰，计算数据准确、可靠。3、工程图纸要求计算机绘图。4、独立完成。原始数据：设计条件表序号项目数值备注1名称液化石油气储罐储罐2用途液化石油气储配站3最高工作压力MPa1.610介质由温度确定4工作温度OC-20~505公称容积M3106工作压力波动情况可不考虑7装量系数0.98工作介质液化石油气（易燃）9使用地点太原市，室内课程设计主要内容：1、设备工艺设计2、设备结构设计3、设备强度设计4、技术条件编制5、绘制设备总装配图6、编制设计说明书学生应交出的设计文件（论文）1、设计说明书一份2、总装配图一张（折合A1图纸一张）摘要液化石油气贮罐是盛装液化石油气的常用设备,由于该气体具有易燃易爆的特点,因此在设计这种贮罐时,要注意与一般气体贮罐的不同点,尤其是安全与防火,还要注意在制造、安装等方面的特点。目前我国普遍采用常温压力贮罐,常温贮罐一般有两种形式:球形贮罐和圆筒形贮罐。球形贮罐和圆筒形贮罐相比:前者具有投资少,金属耗量少,占地面积少等优点,但加工制造及安装复杂,焊接工作量大,故安装费用较高。一般贮存总量大于500m3或单罐容积大于200m3时选用球形贮罐比较经济;而圆筒形贮罐具有加工制造安装简单,安装费用少等优点,但金属耗量大占地面积大,所以在总贮量小于500m3,单罐容积小于100m3时选用卧式贮罐比较经济。圆筒形贮罐按安装方式可分为卧式和立式两种。在一般中、小型液化石油气站内大多选用卧式圆筒形贮罐,只有某些特殊情况下(站内地方受限制等)才选用立式。本文主要讨论卧式圆筒形液化石油气贮罐的设计。液化石油气呈液态时的特点。(1)容积膨胀系数比汽油、煤油以及水等都大,约为水的16倍,因此,往槽车、贮罐以及钢瓶充灌时要严格控制灌装量,以确保安全;(2)容重约为水的一半。因为液化石油气是由多种碳氢化合物组成的,所以液化石油气的液态比重即为各组成成份的平均比重。卧式液化石油气贮罐设计的特点。卧式液化石油气贮罐也是一个储存压力容器,也应按GB150《钢制压力容器》进行制造、试验和验收;并接受劳动部颁发《压力容器安全技术监察规程》(简称容规)的监督。液化石油气贮罐,不论是卧式还是球罐都属第三类压力容器。贮罐主要有筒体、封头、人孔、支座以及各种接管组成。贮罐上设有液相管、液相回液管、气相管、排污管以及安全阀、压力表、温度计、液面计等。目录TOC\o"1-3"\h\uHYPERLINK\l_Toc900课程设计任务书PAGEREF_Toc900IHYPERLINK\l_Toc30367摘要PAGEREF_Toc30367IIHYPERLINK\l_Toc310841.工艺设计PAGEREF_Toc310841HYPERLINK\l_Toc163451.1设计压力的确定PAGEREF_Toc163451HYPERLINK\l_Toc57681.2设计温度的确定PAGEREF_Toc57682HYPERLINK\l_Toc44202.机械设计PAGEREF_Toc44202HYPERLINK\l_Toc283242.1结构设计PAGEREF_Toc283242HYPERLINK\l_Toc204772.1.1设计条件PAGEREF_Toc204772HYPERLINK\l_Toc227782.2结构设计PAGEREF_Toc227783HYPERLINK\l_Toc109042.2.1材料选择PAGEREF_Toc109043HYPERLINK\l_Toc217442.2.2筒体和封头结构设计PAGEREF_Toc217444HYPERLINK\l_Toc24322.2.3筒体整体、接管、人孔分布图PAGEREF_Toc24324HYPERLINK\l_Toc239262.2.4法兰设计PAGEREF_Toc239265HYPERLINK\l_Toc100652.2.5接管设计PAGEREF_Toc10065
