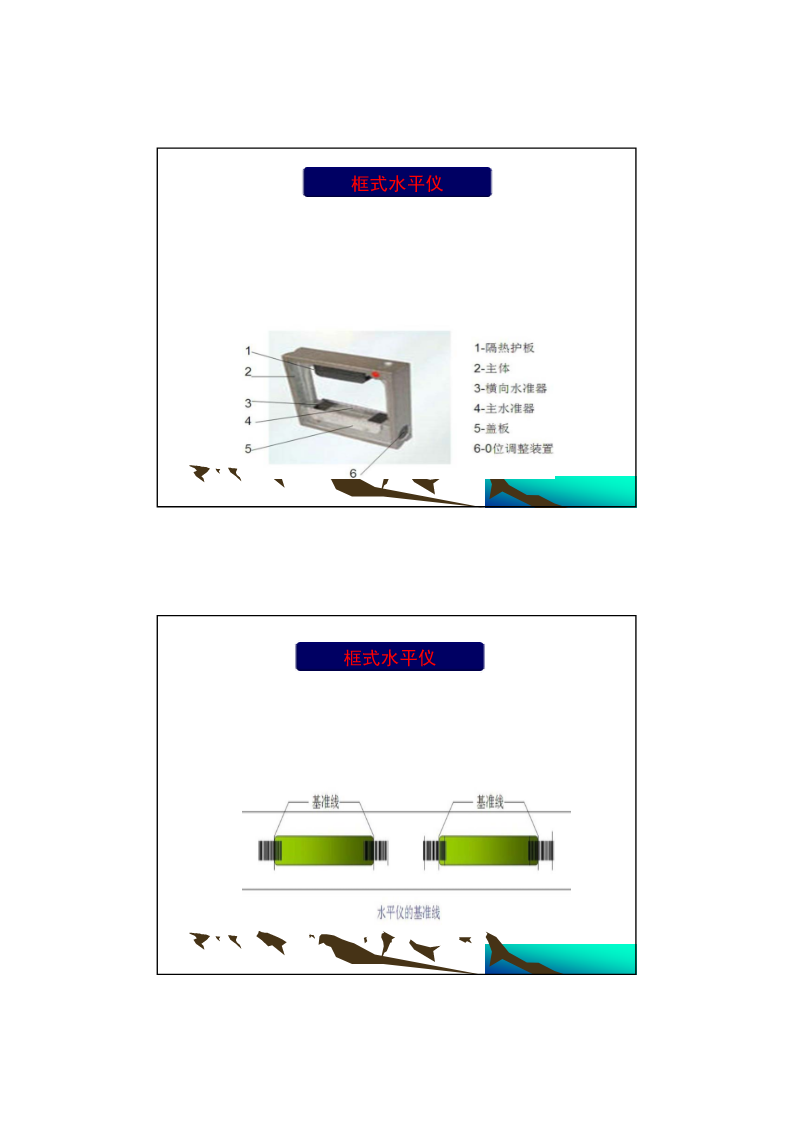

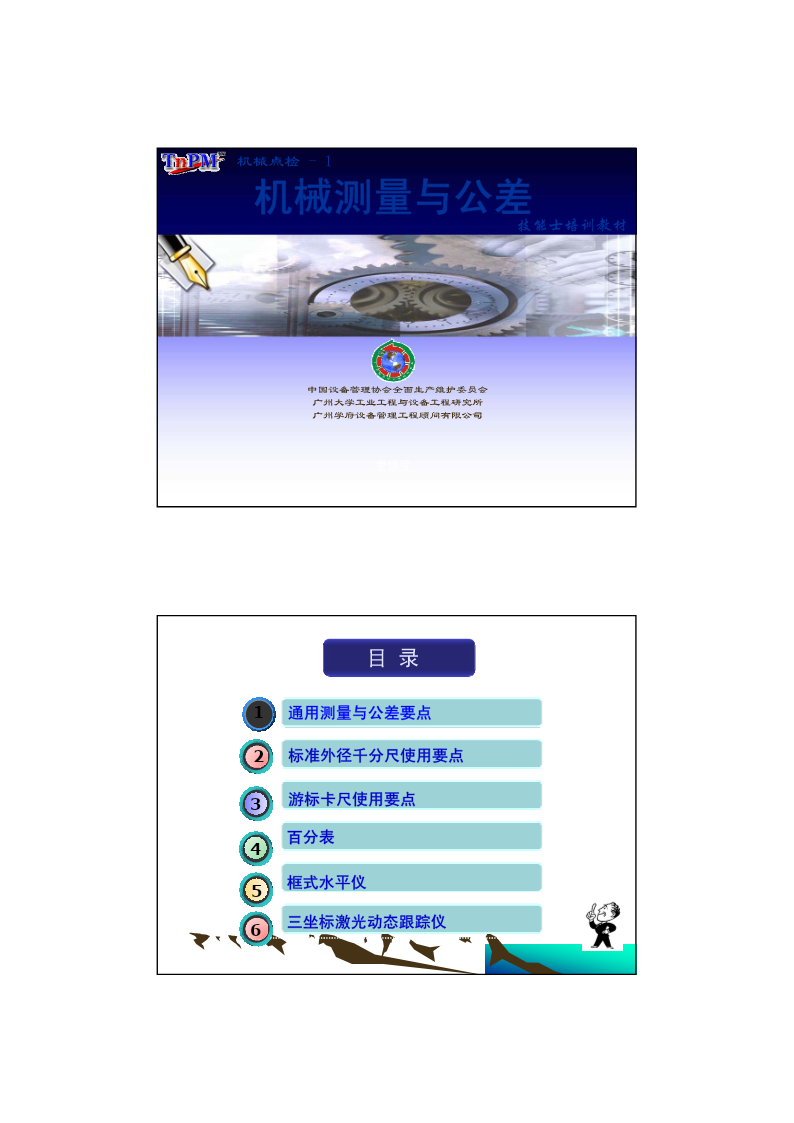

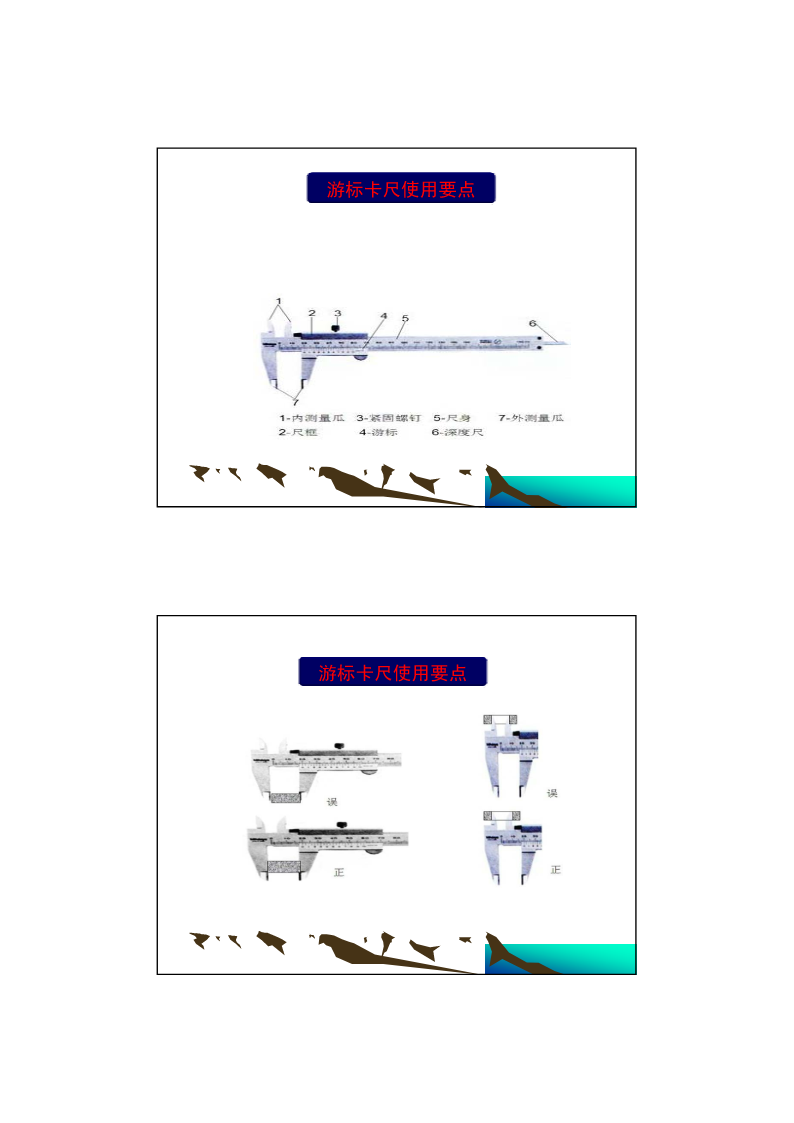

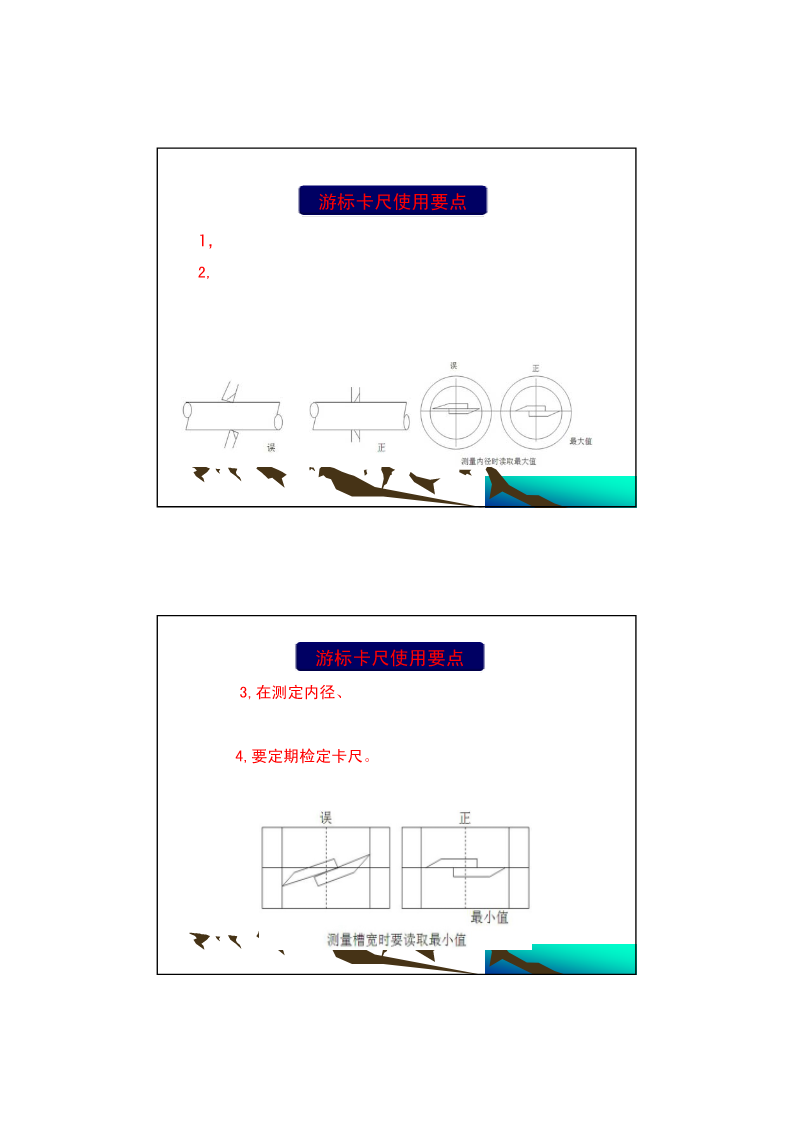

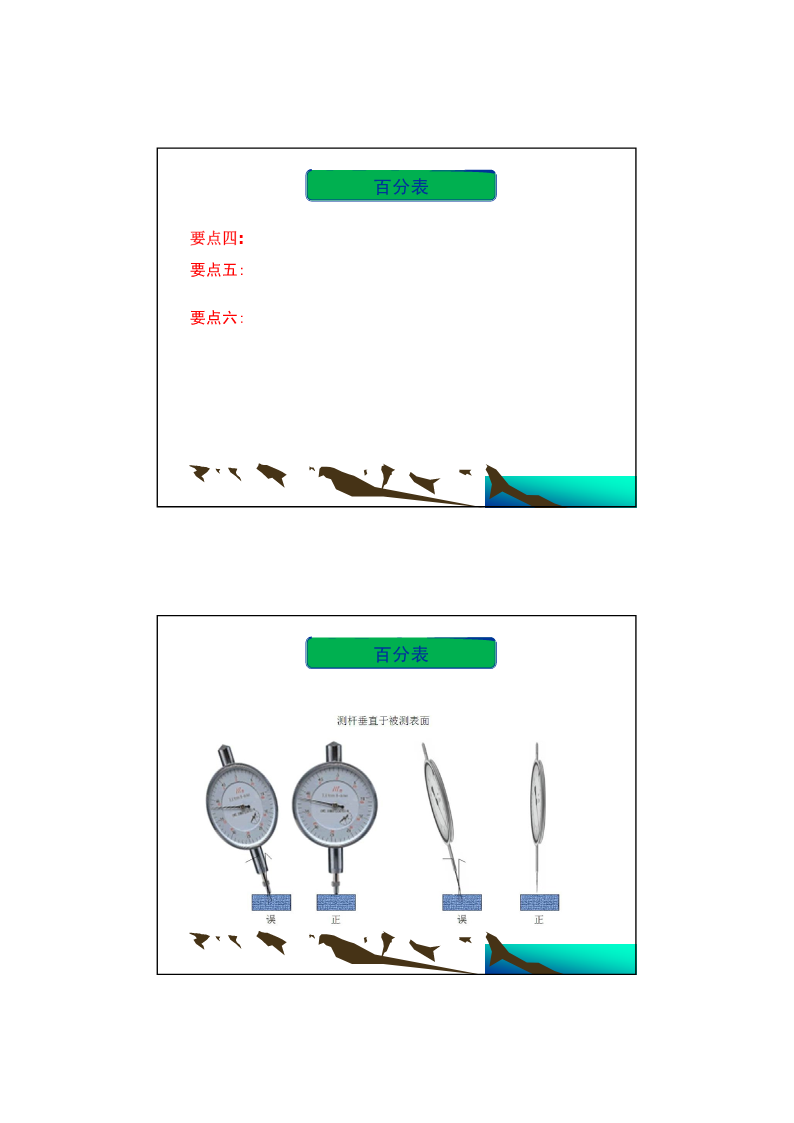

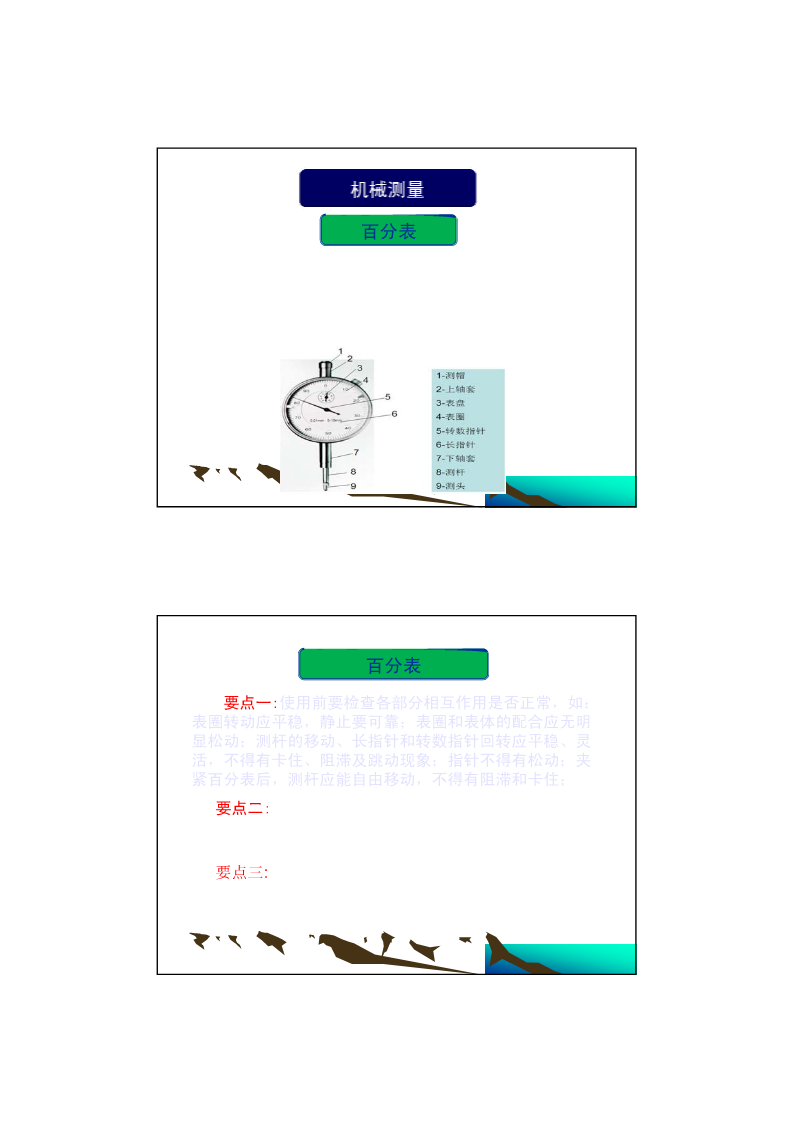

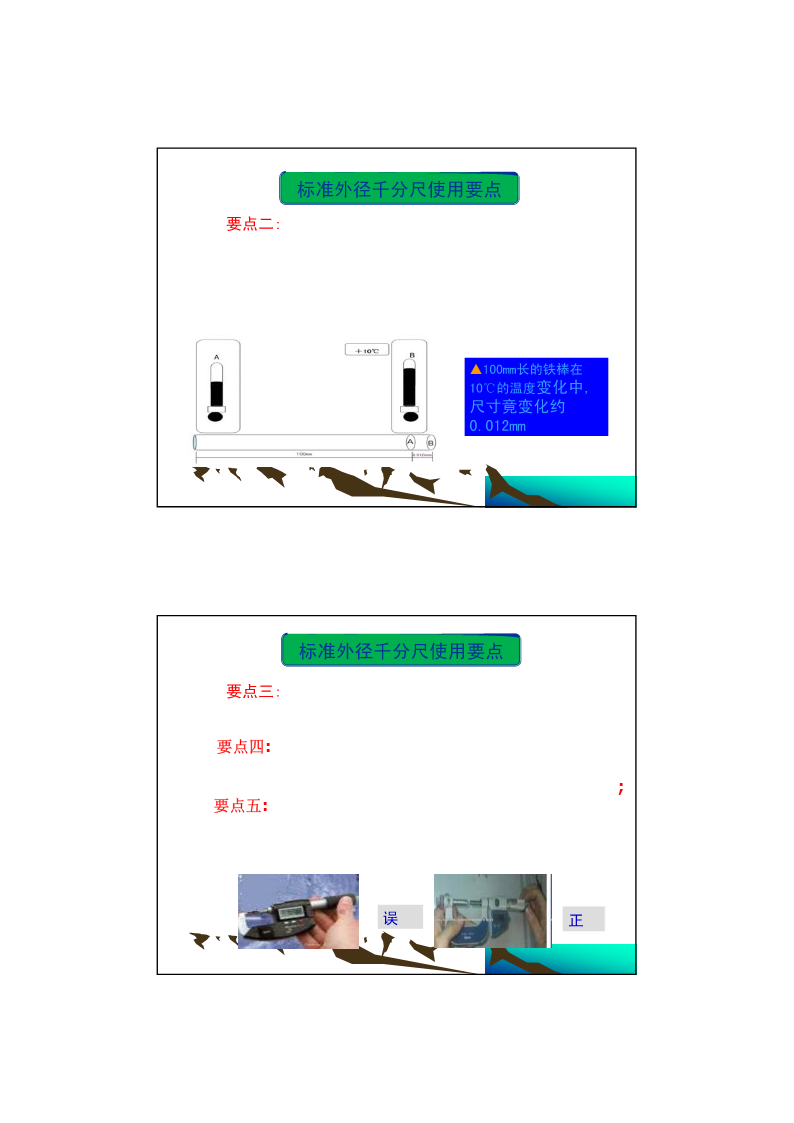

机械点检-1机械测量与公差技能士培训教材中国设备管理协会全面生产维护委员会广州大学工业工程与设备工程研究所广州学府设备管理工程顾问有限公司费修莹E-mail：（作者的邮件）日期：2009-07-16目录1通用测量与公差要点2标准外径千分尺使用要点3游标卡尺使用要点百分表4框式水平仪5三坐标激光动态跟踪仪6通用测量与公差要点常用的测量工具有：钢直尺、塞尺、标准游标卡尺、深度游标卡尺、齿厚游标卡尺、外径千分尺、尖头千分尺、板厚千分尺、壁厚千分尺、杠杆千分尺、公法线千分尺、深度千分尺、内径千分尺、螺纹千分尺、内测千分尺、百分表、内径百分表、杠杆式百分表、千分表、框式水平仪、万能角度尺、光滑极限量规、半径样板、螺纹样板、表面粗糙度比较样块等。公差与配合公差与配合•公差与形位公差•公差；是制造中可允许的误差。•基孔制；以孔为加工基准的公差。•基轴制；以轴为加工基准的公差。•形位公差；垂直度、同心度、同轴度、圆度•配合•动配合(间隙配合)•过渡配合•静配合(紧配合、过盈配合)通用测量要点要点一:根据被测定物体的形状、测定场所、测定范围、所需精度等使用合适的测量工具；要点二:测量工具是精密的测定设备,使用中须注意轻拿轻放,避免碰撞,以免造成工具动作不良或精度不准;要点三:使用前要认真地清扫，擦去各部分的污染物灰尘；特别是测定面，即使有一点灰尘都可能造成测定误差，所以要很仔细地清扫；要点四:测量工具应定期进行检查和标定,以确保其处于可靠的状态.超过检定周期的量具不要使用;通用测量要点要点五:读数时要避免视差.无论是使用标准千分尺还是指针式千分尺,在读数时由于眼睛所处的位置不同会有所差异,所以读数时一定要从正面读取,使视线垂直于该度或指针;要点六:测量工具应满足的保管条件.☆避免阳光直射☆湿度低、通风好、尘埃少☆放入专用的盒子标准外径千分尺使用要点利用螺旋副原理，对弧形尺架上两测量面间分隔的距离进行读数的通用长度测量工具，称为外径千分尺，又称为螺旋测微器。1-尺架3-测微螺杆5-固定套管7-测力装置2-测砧4-锁紧装置6-微分套筒8-隔热板标准外径千分尺使用要点要点一:正确读数.对米制而言,微分套筒旋转一周即转过50格,测微螺杆位移0.5mm；微分套筒转两周，测微螺杆移动1mm。最小刻度0.01mm和0.002mm的千分尺的标准读法如下:标准外径千分尺使用要点要点二:减少温度对测量结果的影响.在一般的现场,为使温度的影响降到最低,应使被测件和千分尺在同一条件下放置一段时间,使它们的温度相同或相近后再进行测量.测量时,第一要用手拿住隔热板,第二动作要快,以防手的温度传到尺架上,致使尺架变形,引起示值误差.对于大型千分尺,这点尤为其重要;▲100mm长的铁棒在10℃的温度变化中,尺寸竟变化约0.012mm标准外径千分尺使用要点要点三:测量时必须使用棘轮保险器(即测力装置).棘轮保险器是把测定力做成恒定力量的装置,它可以保证使不同的人以相同的测定力进行测量.要点四:使用千分尺要轻拿轻放，不得让硬物磕碰千分。如果万一磕碰了千分尺，则要立即检查其外观质量、各部分的相互作用和校对零位，如发现有不合格，应送到计量部门修理;要点五:千分尺用完后要用软质干净的干布擦拭粘着在各部分的污染物、指纹痕迹等。长期存放或油已干时，使用浸过防锈油的布轻轻擦拭各部位（除超硬部分），使防锈油渗透到各个角落。误正游标卡尺使用要点利用游标原理,对两测量爪相对移动分隔的距离进行读数的通用长度测量工具，称为游标卡尺，简称为卡尺。游标卡尺除了通常的刻度是显示外，还有指针式、游标卡尺使用要点游标卡尺使用要点1,使用量爪的测定面和测定物呈直角接触后再进行测量；2,注意测量力，尤其是对于没有微动装置的卡尺，更要特别注意。当两个量爪的测量面与被测物接触后，右手拇指拉或推的力量不宜太大。当手感到卡尺的两个量爪的测量面与被测物表面刚刚接触后稍加点力即可读数，如用力过大，测量结果会比实际值小。游标卡尺使用要点3,在测定内径、槽宽时，不要弄错最大值、最小值。在测量内径时，要读取指示值所显示最大时候的值；而在测量槽宽时，要读取指示值所显示最小时候的值。4,要定期检定卡尺。一般是3个月为一周期，由专业人员或机构进行检定。规定检定周期的依据是卡尺的使用频率，使用频率高的周期应短些；使用频率低的周期应长些。百分表将测量杆的直线位移,通过齿条的齿轮传动系统转变为指针的角位移进行读数的测量工具,称为百分
