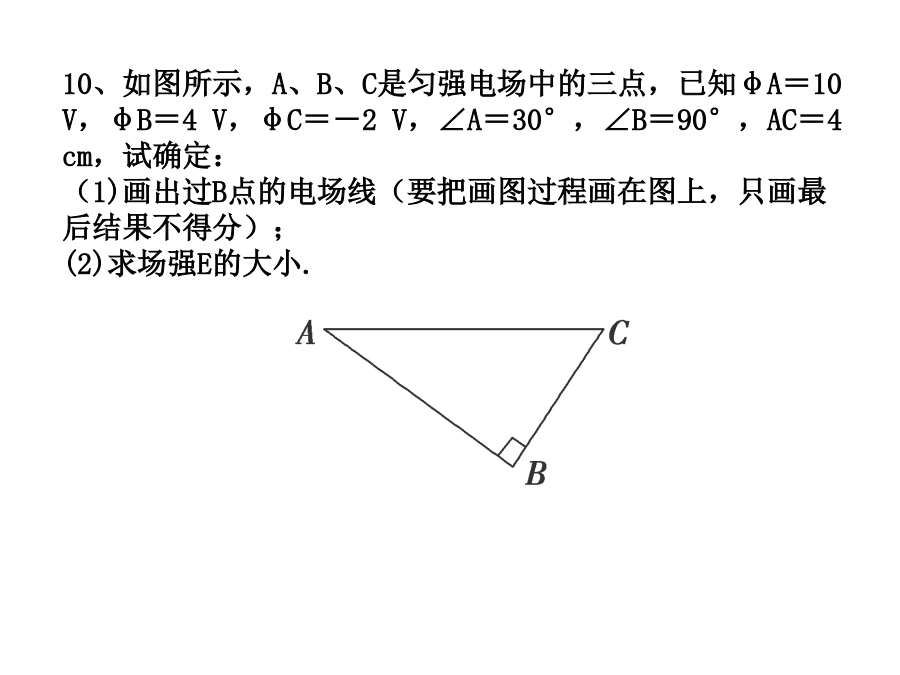

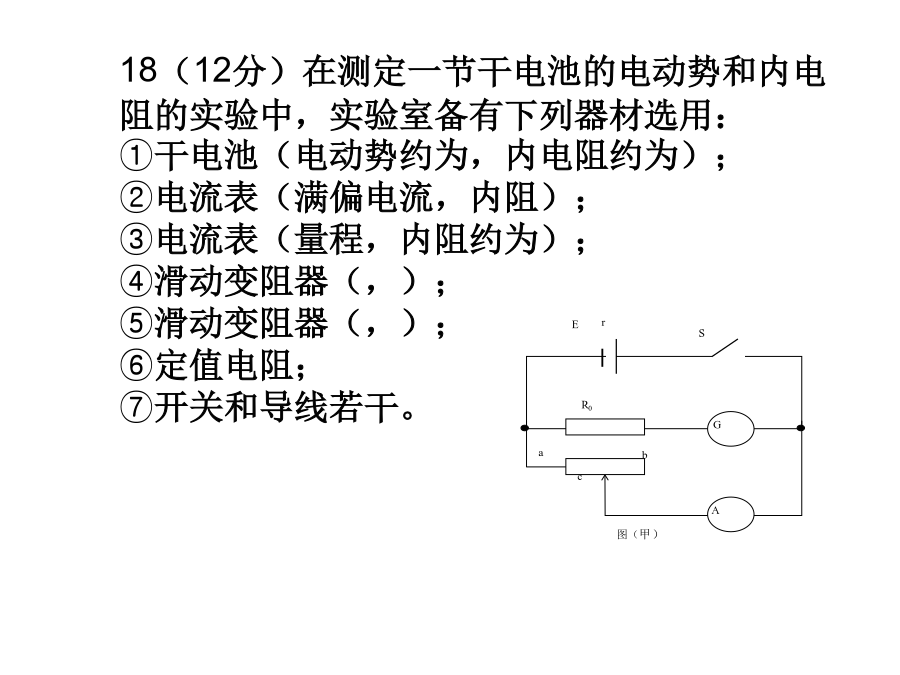

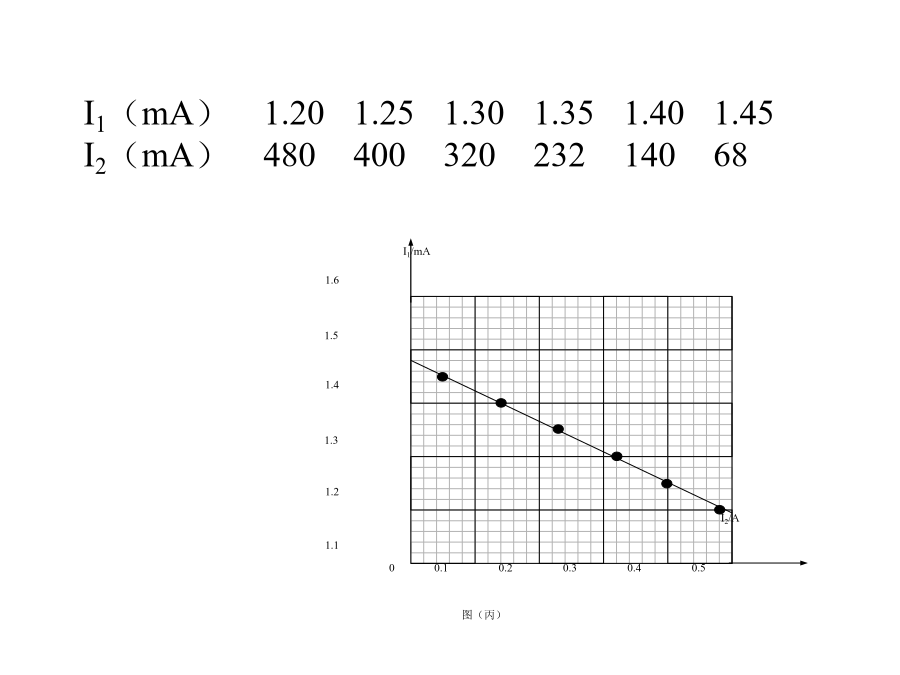

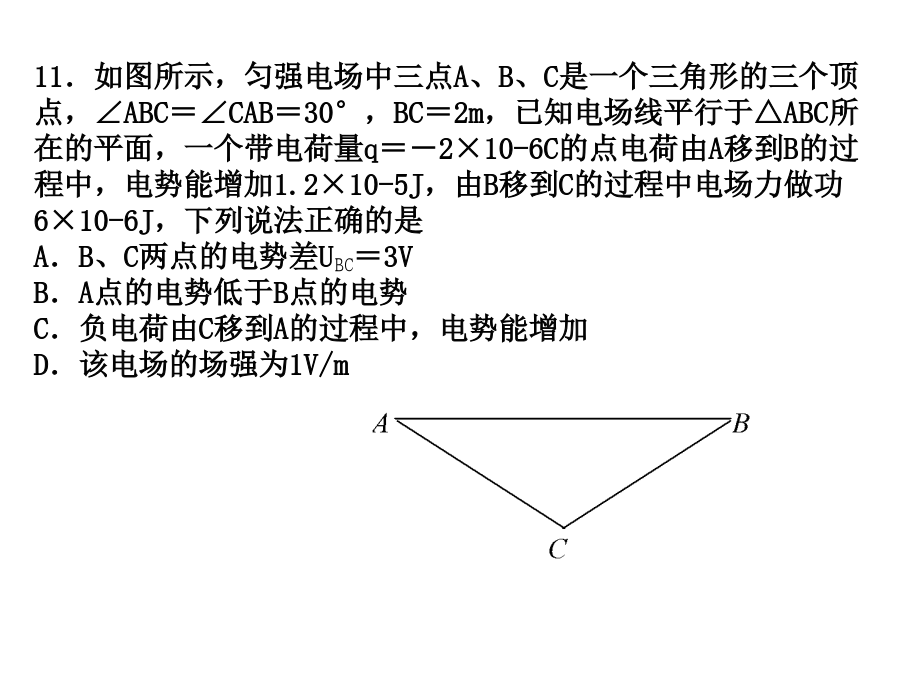

18(12分)在测定一节干电池的电动势和内电阻的实验中,实验室备有下列器材选用:①干电池(电动势约为,内电阻约为);②电流表(满偏电流,内阻);③电流表(量程,内阻约为);④滑动变阻器(,);⑤滑动变阻器(,);⑥定值电阻;⑦开关和导线若干。I1/mA第17题17、如图所示,有一量程为500μA、内阻为10kΩ的灵敏电流计改装成为量程为1A的电流表,然后把它与一个10Ω的电阻并联后接入一电路中,若电流表的示数为0.6A,则此电路中的电流I=▲A。10、如图所示,A、B、C是匀强电场中的三点,已知φA=10V,φB=4V,φC=-2V,∠A=30°,∠B=90°,AC=4cm,试确定:(1)画出过B点的电场线(要把画图过程画在图上,只画最后结果不得分);(2)求场强E的大小.3、如图所示,匀强电场中A、B、C三点构成一等腰三角形,AB=c,底角α=30°,电场强度的方向平行于纸面。现有一电子,在电场力作用下,经A运动到C动能减少Ek,而质子在电场力作用下,经A运动到B动能增加也等于Ek,则该匀强电场的电场强度E的大小和方向的判断正确的是()A.E=,方向垂直于AB并由B指向ACB.E=,方向垂直于AB并由B指向ACC.E=,方向垂直于BC并由A指向BCD.E=,方向垂直于BC并由A指向BC11.如图所示,匀强电场中三点A、B、C是一个三角形的三个顶点,∠ABC=∠CAB=30°,BC=2m,已知电场线平行于△ABC所在的平面,一个带电荷量q=-2×10-6C的点电荷由A移到B的过程中,电势能增加1.2×10-5J,由B移到C的过程中电场力做功6×10-6J,下列说法正确的是A.B、C两点的电势差UBC=3VB.A点的电势低于B点的电势C.负电荷由C移到A的过程中,电势能增加D.该电场的场强为1V/m19如图所示,ABCD为竖立放在场强为E=104V/m的水平匀强电场中的绝缘光滑轨道,其中轨道的BC部分是半径为R的半圆环,轨道的水平部分与半圆环相切,A为水平轨道上的一点,而且A=R=0.2m.把一质量m=0.1kg、带电量q=10-4C的小球,放在水平轨道的A点由静止开始释放后,在轨道的内侧运动.(g取10m/s2)求:(1)它到达C点时的速度是多大?(2)若让小球安全通过D点,开始释放点离B点至少多远?21(11分)如图所示,竖直放置的半圆形绝缘光滑轨道半径R=40cm,下端与绝缘光滑的水平面平滑连接,整个装置处于方向竖直向下,大小为E=103V/m的匀强电场中,一质量为m=10g、带电量为q=+10-4C的小物块(可视为质点),从水平面上的A点以初速度v0水平向左运动,沿半圆形轨道恰好能通过最高点C,取g=10m/s2,试求:(1)小物块从C点抛出后落地点与B点间的水平距离;(2)v0的大小和过B点时轨道对小物块的支持力大小;18.如图所示,一条长为L的细线上端固定在O点,下端系一个质量为m的小球,将它置于一个很大的方向水平向右的匀强电场中,已知小球在B点时平衡,细线与竖直线的夹角为450,求:(1)现将小球提至某一位置悬线伸直,试通过计算说明此时悬线与竖直方向夹角应为多大,才能使小球由静止释放后运动至最低点时,小球速度恰好为零?(2)当细线与竖直方向成450角时,至少要给小球一个多大的速度,才能使小球做完整的圆周运动?(结果可保留根号)10.如图所示,平行线代表电场线,但未表明方向,一个带正电、电量为10-6C的微粒在电场中仅受电场力作用,当它从A点运动到B点时动能减少了10-5J.已知A点的电势为-10V,则以下判断正确的是()A.微粒的运动轨迹如图中的虚线1所示B.微粒的运动轨迹如图中的虚线2所示C.B点电势为零D.B点电势为-20V11如图所示,平行板电容器与电动势为E的直流电源(内阻不计)连接,下极板接地.一带电油滴位于电容器中的P点且恰好处于平衡状态.现将平行板电容器的上极板竖直向上移动一小段距离()A.带电油滴将沿竖直方向向上运动B.P点的电势将降低C.带电油滴的电势能将减小D.若电容器的电容减小,则极板带电量将增大7、如图所示是一个说明示波管工作的原理图,电子经加速电场(加速电压为U1)加速后垂直进入偏转电场,离开偏转电场时的偏转量是h,两平行板间距为d,电压为U2,板长为l,为了增加偏转量h,可采取下列哪种方法()A.增加U2B.增加U1C.增加lD.增加d18一束初速度不计的电子流在经U=5000V的加速电压加速后,在距两极板等距处垂直进入平行板间的匀强电场,如图所示,若板间距离d=1.0cm,板长L=5.0cm,则(1)要使电子能从平行板间飞出,两个极板上最多能加多大电压?(2)若在偏转电场右侧距极板右边缘X=2.5cm
