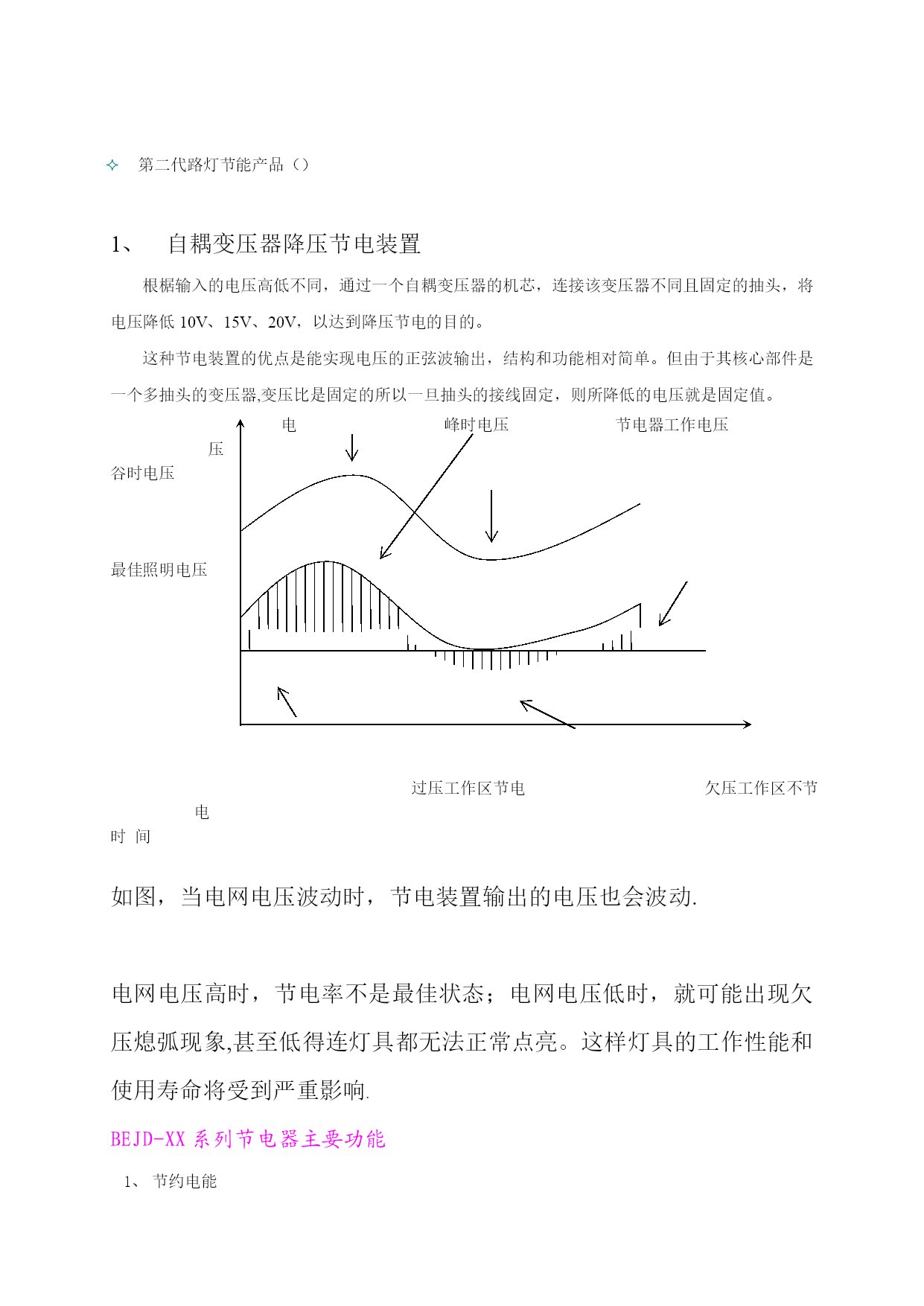

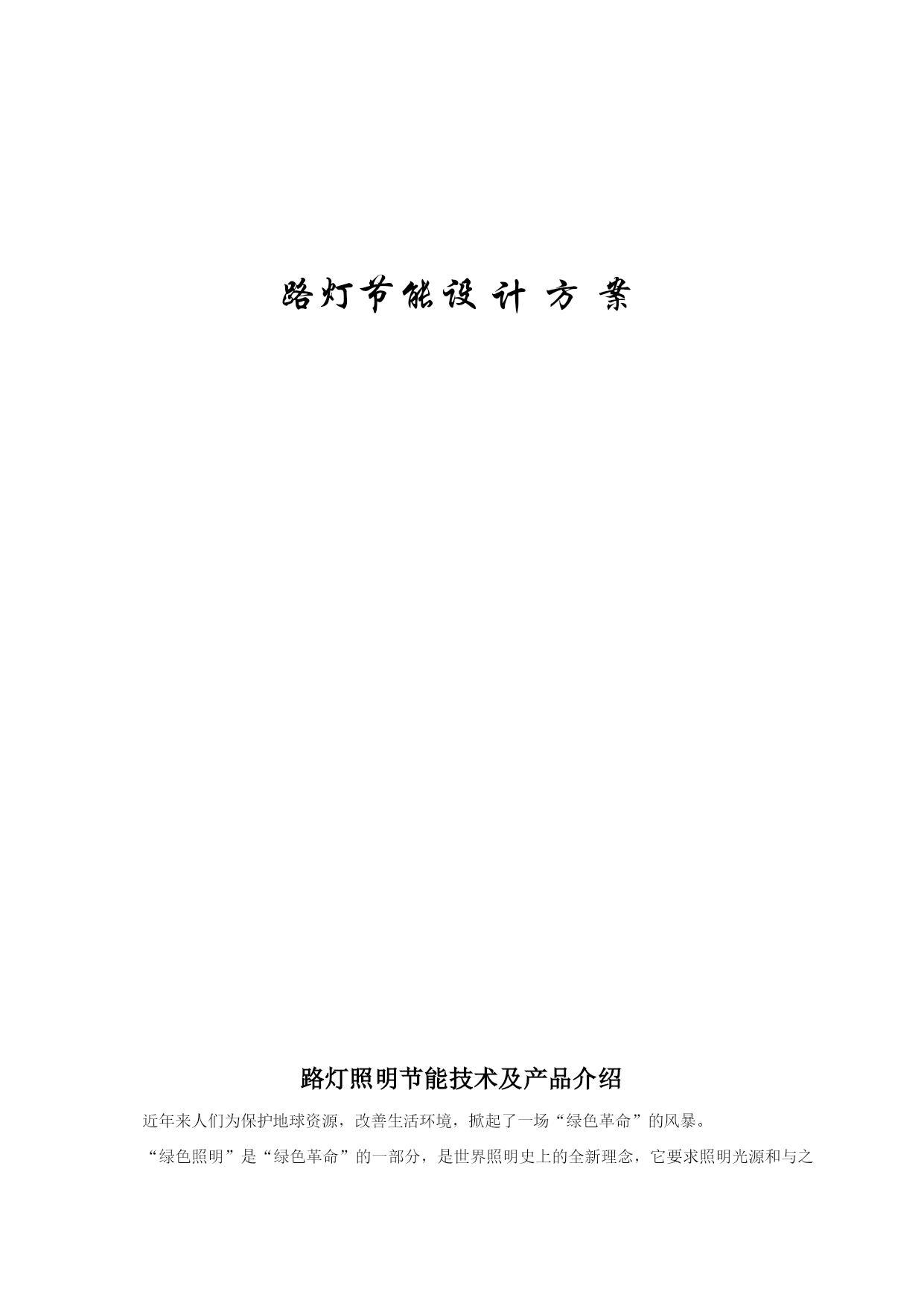

节能设计方案(可以直接使用，可编辑优秀版资料，欢迎下载）路灯节能设计方案路灯照明节能技术及产品介绍近年来人们为保护地球资源，改善生活环境，掀起了一场“绿色革命”的风暴。“绿色照明”是“绿色革命”的一部分，是世界照明史上的全新理念，它要求照明光源和与之配套的器件都必须节电节能，并且不能造成直接或间接的光污染，这就对照明提出了更高的要求.国家正在大力提倡节能减排，改善目前的照明方式，势在必行。以往对一种节能产品，往往一哄而上,对其特点、优点以偏概全。从实际出发，结合当地照明状况和需求，以自身产品为依托，对目前道路照明产品提供与之配套的产品,达到最佳效果。路灯节能产品的发展历程简介第一代路灯节能产品（可控硅斩波降压节电装置)采用可控硅等有源元件,利用可控硅的斩波原理，通过晶闸管的导通角，对供电电压进行控制。将电网输入的正弦波电压斩掉一部分降低输出电压的平均值，以达到控压节电的目的.其原理如下图:电压电压曲线（正弦波）时间节电量然而，正是由于可控硅的降压特性，就决定了该装置在用电高峰电网电压偏低时,将使路灯设备在低电压运行而降低光源照度并造成光源熄弧现象.另外，由于是斩波降压，而造成电压波形歧变，使电压无法实现正弦波输出，由此产生大量谐波,不仅对电网造成严重污染,并且会损害单灯补偿电容，危害极大。所以，该种节电方式已逐渐被淘汰。第二代路灯节能产品（）自耦变压器降压节电装置根椐输入的电压高低不同，通过一个自耦变压器的机芯，连接该变压器不同且固定的抽头，将电压降低10V、15V、20V，以达到降压节电的目的。这种节电装置的优点是能实现电压的正弦波输出，结构和功能相对简单。但由于其核心部件是一个多抽头的变压器,变压比是固定的所以一旦抽头的接线固定，则所降低的电压就是固定值。电峰时电压节电器工作电压压谷时电压最佳照明电压过压工作区节电欠压工作区不节电时间如图，当电网电压波动时，节电装置输出的电压也会波动.电网电压高时，节电率不是最佳状态；电网电压低时，就可能出现欠压熄弧现象,甚至低得连灯具都无法正常点亮。这样灯具的工作性能和使用寿命将受到严重影响.BEJD-XX系列节电器主要功能节约电能输入电源（交流50Hz）节电率245V32%235V26％225V19％215V11％表一从送电线路和电机绕组损耗公式PCU＝I²R来看,减少电流值对铜损就会有较明显的减少。特别是在较长线路和(或）过载电流大的线路上，安装本节电器再加入就地无功电容补偿，会获得更佳的省电率。降低电耗10－35%。消除高次谐波特别是三次谐波的节电效应,通常用户会因为在用电网络中出现多种高次谐波分量而使用电设备的损耗加大（特别是靠近有大型整流负荷或大型多极水输发电机组附近的用户,情况更为严重)。同时也影响了电度表及其他计量装置的准确度。安装本节电器后可以消减一半以上的高次谐波分量，同时更起到显著的省电效果。平稳电压瞬间的波动从电力系统的闪变曲线图可以看出，相邻送电的线路如果发生故障或扰动，就会波及到整个工作线路上的电压的稳定，这种扰动有时会长达数小时以上。由于本智能数字节电装置采用了最理想的磁性材料和特殊的结构，能使得电力线路中电流和电压的瞬间变动变得平稳.所以,安装本智能数字节电器后，可及时平稳这种电压的波动。BEJD—XX系列节电器特点：节电器自身功耗小，工作过程中电流不发生歧变，无谐波产生.实现对灯具的软起动和软关闭，降低了冲击电流，延长了了灯具的使用寿命。三相独立可调,一相故障不影响其他两相正常工作。调压电路投入和退出采用无触点开关过零切换，无干扰产生。降低电耗10－35%；保护用电设备不受瞬流和浪涌的冲击，延长设备寿命35－40%，延长灯具寿命70－80％,从而降低维护费用和工作强度.主要技术参数环境温度：—25℃～55℃。工作温升：60℃以下.大气压力：79。5～106.0KPa（海拔2000m以下)。工作电压设定范围:210V～225V,AC50HZ。波形失真:无电压偏低路段建议采用高压钠灯电子镇流器目前被大量使用的电感镇流器由于都是铁芯式镇流器，其物理结构决定了它有以下无法克服的先天不足：铁芯式电感存在着电磁涡流，因而会产生升温发烫（可达100℃以上)、声频共振和对其周围物体的电磁干扰等现象。这些无法克服的物理因素，除了影响设备本身,还对周围的环境造成电子污染。电子镇流器在电路中只是在开启时起到高压击穿气体放电的作用，当灯管点亮后便不起作用，但电感镇流器却因仍串接在电路中而消耗着50W-70W的电能,因而是高耗能的部件。由此使得高压钠灯的功率因数只能在0。4—0。7之间徘徊.
