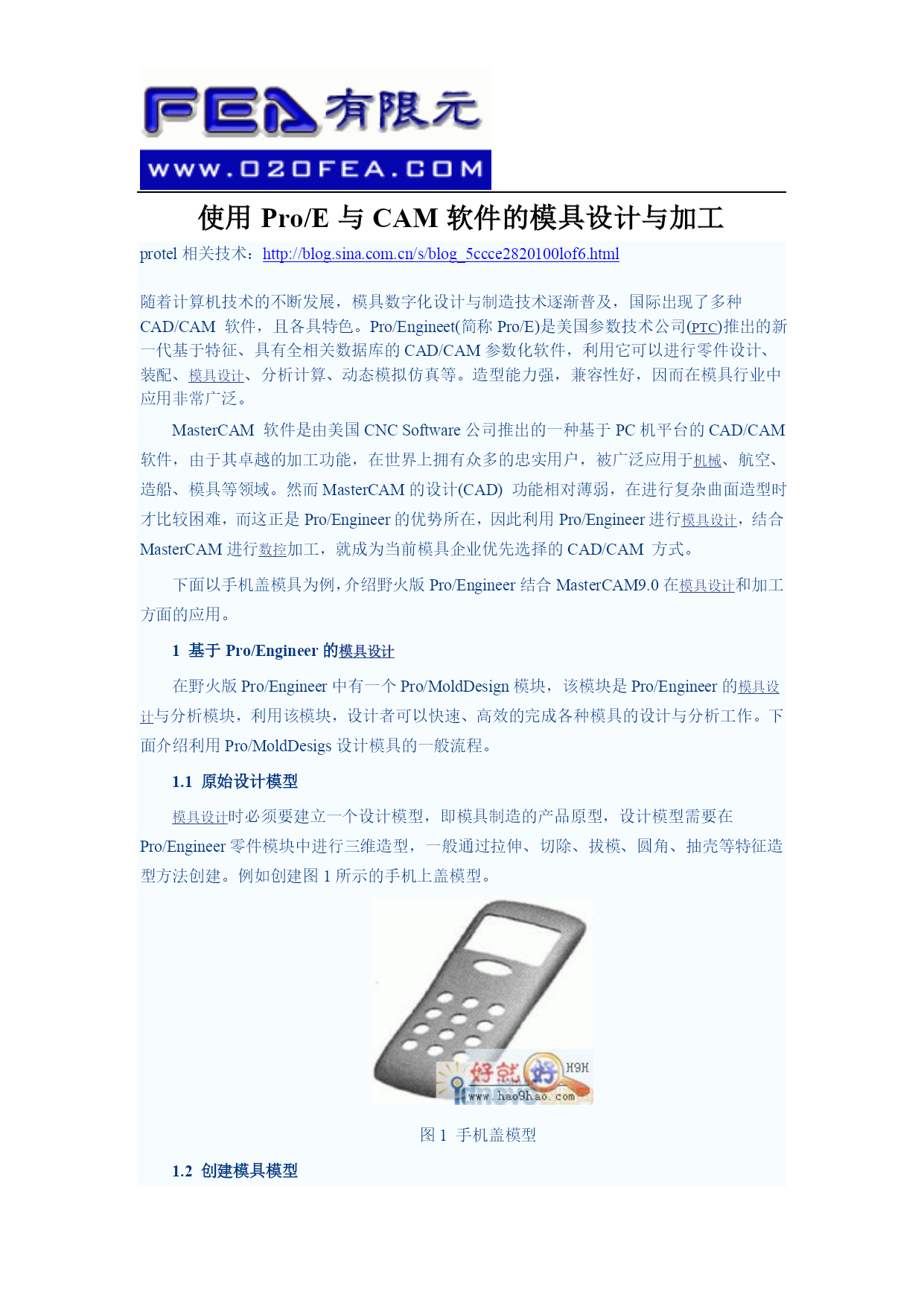

使用Pro/E与CAM软件的模具设计与加工protel相关技术：HYPERLINK"http://blog.sina.com.cn/s/blog_5ccce2820100lof6.html"http://blog.sina.com.cn/s/blog_5ccce2820100lof6.html随着计算机技术的不断发展，模具数字化设计与制造技术逐渐普及，国际出现了多种CAD/CAM软件，且各具特色。Pro/Engineet(简称Pro/E)是美国参数技术公司(HYPERLINK"http://down.hao9hao.com/xz_proe/"\t"_blank"PTC)推出的新一代基于特征、具有全相关数据库的CAD/CAM参数化软件，利用它可以进行零件设计、装配、HYPERLINK"http://down.hao9hao.com/MJXZ/"\t"_blank"模具设计、分析计算、动态模拟仿真等。造型能力强，兼容性好，因而在模具行业中应用非常广泛。MasterCAM软件是由美国CNCSoftware公司推出的一种基于PC机平台的CAD/CAM软件，由于其卓越的加工功能，在世界上拥有众多的忠实用户，被广泛应用于HYPERLINK"http://down.hao9hao.com/xz_presscad/index.html"\t"_blank"机械、航空、造船、模具等领域。然而MasterCAM的设计(CAD)功能相对薄弱，在进行复杂曲面造型时才比较困难，而这正是Pro/Engineer的优势所在，因此利用Pro/Engineer进行HYPERLINK"http://down.hao9hao.com/MJXZ/"\t"_blank"模具设计，结合MasterCAM进行HYPERLINK"http://down.hao9hao.com/xz_shukong/"\t"_blank"数控加工，就成为当前模具企业优先选择的CAD/CAM方式。下面以手机盖模具为例，介绍野火版Pro/Engineer结合MasterCAM9.0在HYPERLINK"http://down.hao9hao.com/MJXZ/"\t"_blank"模具设计和加工方面的应用。1基于Pro/Engineer的HYPERLINK"http://down.hao9hao.com/MJXZ/"\t"_blank"模具设计在野火版Pro/Engineer中有一个Pro/MoldDesign模块，该模块是Pro/Engineer的HYPERLINK"http://down.hao9hao.com/MJXZ/"\t"_blank"模具设计与分析模块，利用该模块，设计者可以快速、高效的完成各种模具的设计与分析工作。下面介绍利用Pro/MoldDesigs设计模具的一般流程。1.1原始设计模型HYPERLINK"http://down.hao9hao.com/MJXZ/"\t"_blank"模具设计时必须要建立一个设计模型，即模具制造的产品原型，设计模型需要在Pro/Engineer零件模块中进行三维造型，一般通过拉伸、切除、拔模、圆角、抽壳等特征造型方法创建。例如创建图1所示的手机上盖模型。图1手机盖模型1.2创建模具模型创建模具模型时，文件类型选择制造(Manufacturing)，子类型选择模具型腔(MoldCavity)。然后将原设计模型装配至模具模纲中，使之成为HYPERLINK"http://down.hao9hao.com/MJXZ/"\t"_blank"模具设计的参照模型。最后加入已设计好工件(Workpiece)或利用Pro/Moldesign提供的工具自动在模具中创建，这里工件可以理解为模具的毛坯。1.3分析模型用Pro/Engineer的分析功能分析模型的拔模斜度、厚度等几何特征，以判断这些特征是否符合设计要求。如果不符合，应进行相应修改。图2为手机盖参照模型拔模检测(DraftCheck)效果图。图2模型拔模检测效果图1.4设置收缩率由于温度和压力的变化，铸件从模具中取出后会产生收缩现象，为了补偿铸件体积收缩的偏差，Pro/Engineer提供了收缩率(Shrinkage)功能。设计人员通过设置适当的收缩率来放大参考模型，以便获得正确尺寸的铸件，此处手机盖参照模型的收缩率设置为0.5%。1.5创建模具分型面模具中用来分割参照模型的曲面为分型面，分型面的设计直接关系到成型零件的尺寸精度、表面质量、飞边大小、脱模难易和创造成本，其影响因素复杂，Pro/Engineer中分型面的创建有多种方法，对于手机盖参照模型，采用裙边(Skirt)的创建分型面相对简单
