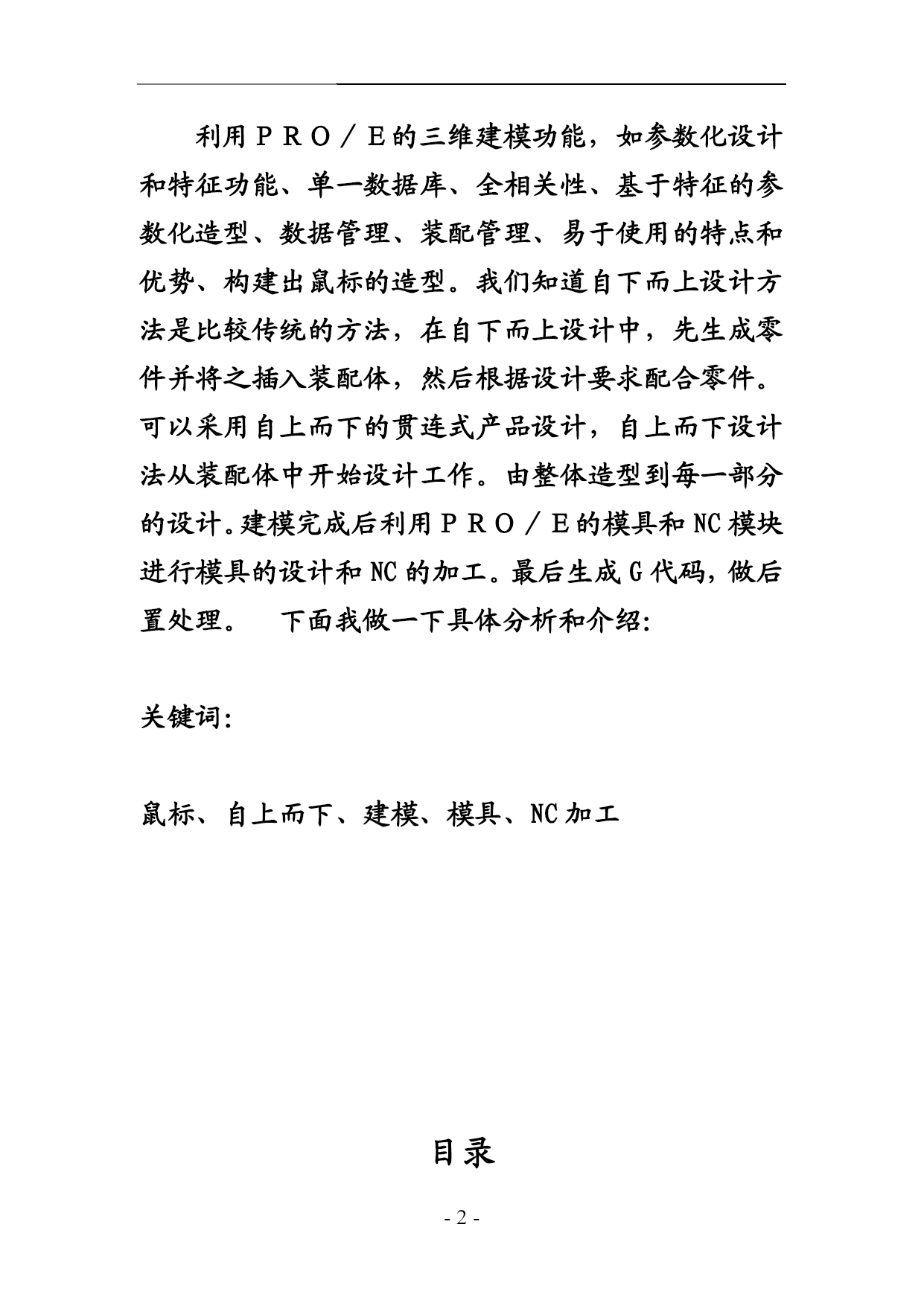

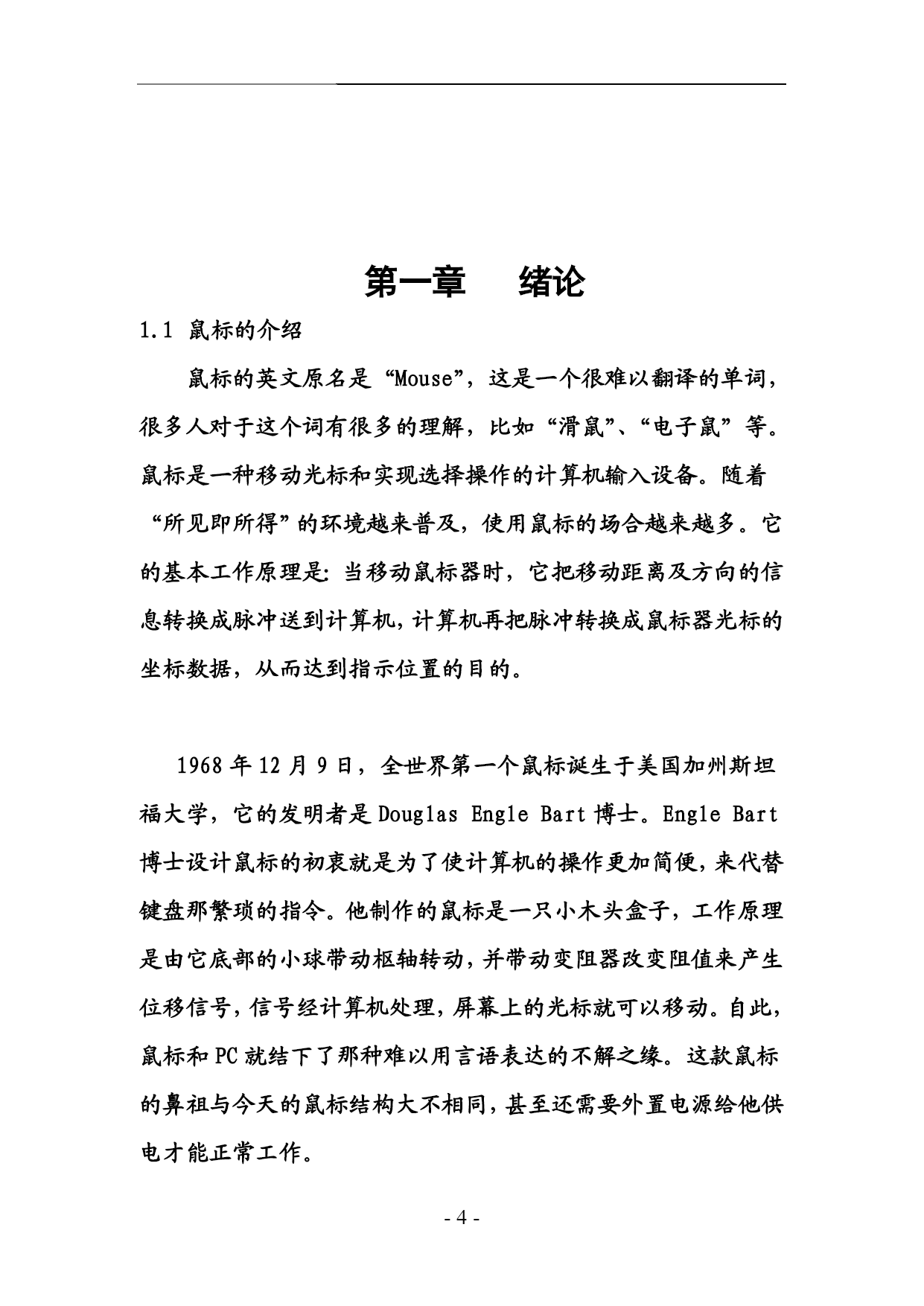

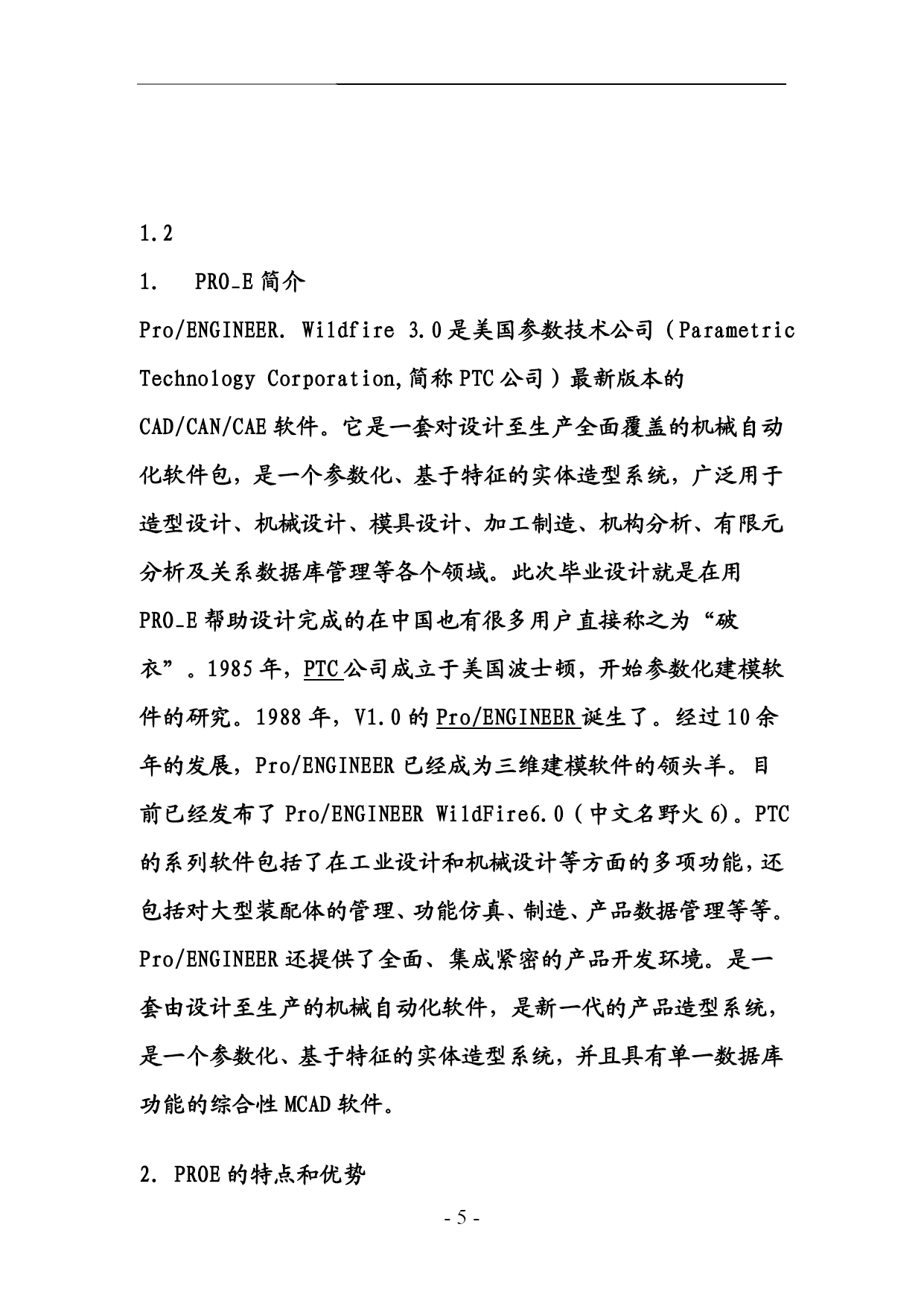

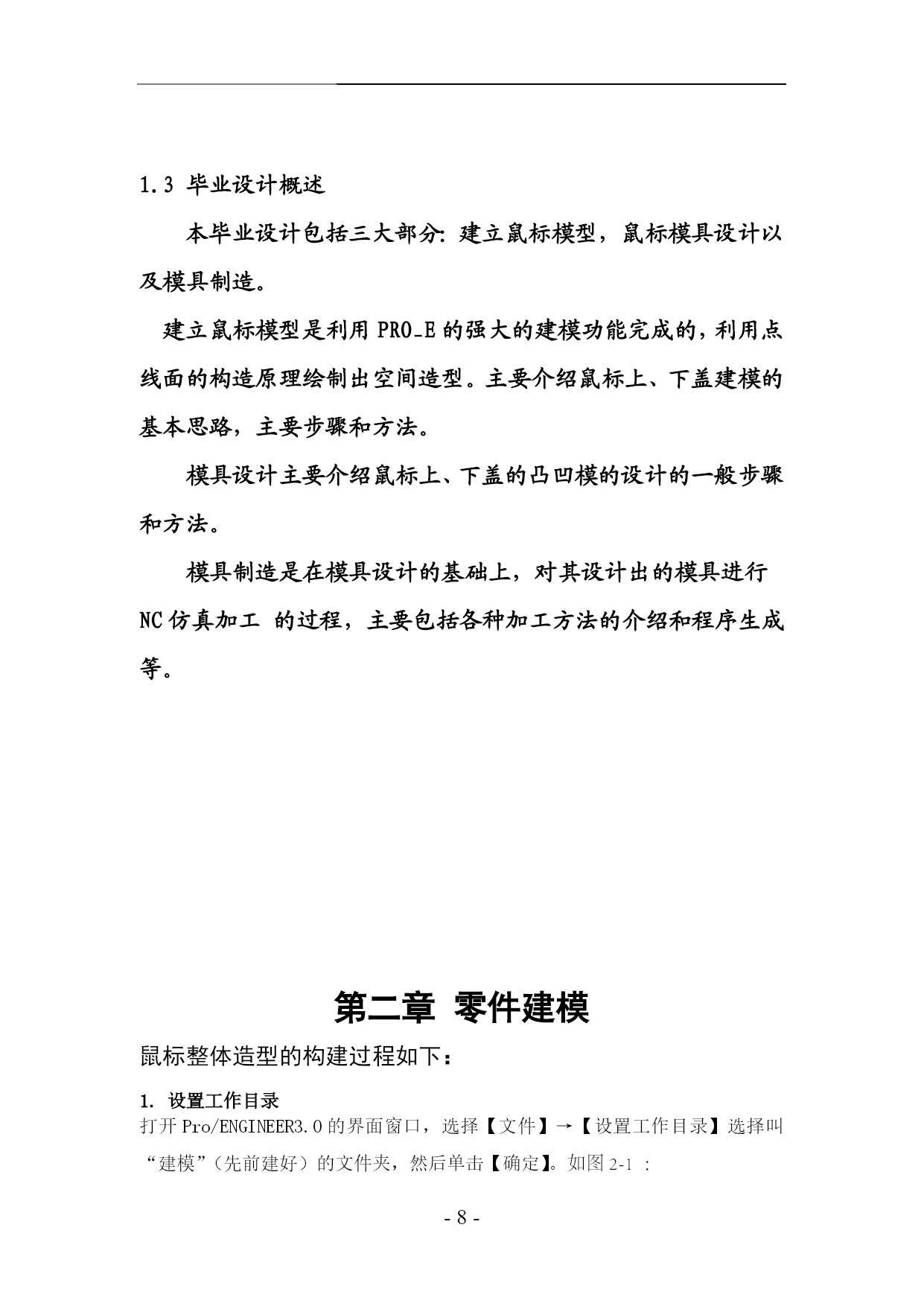

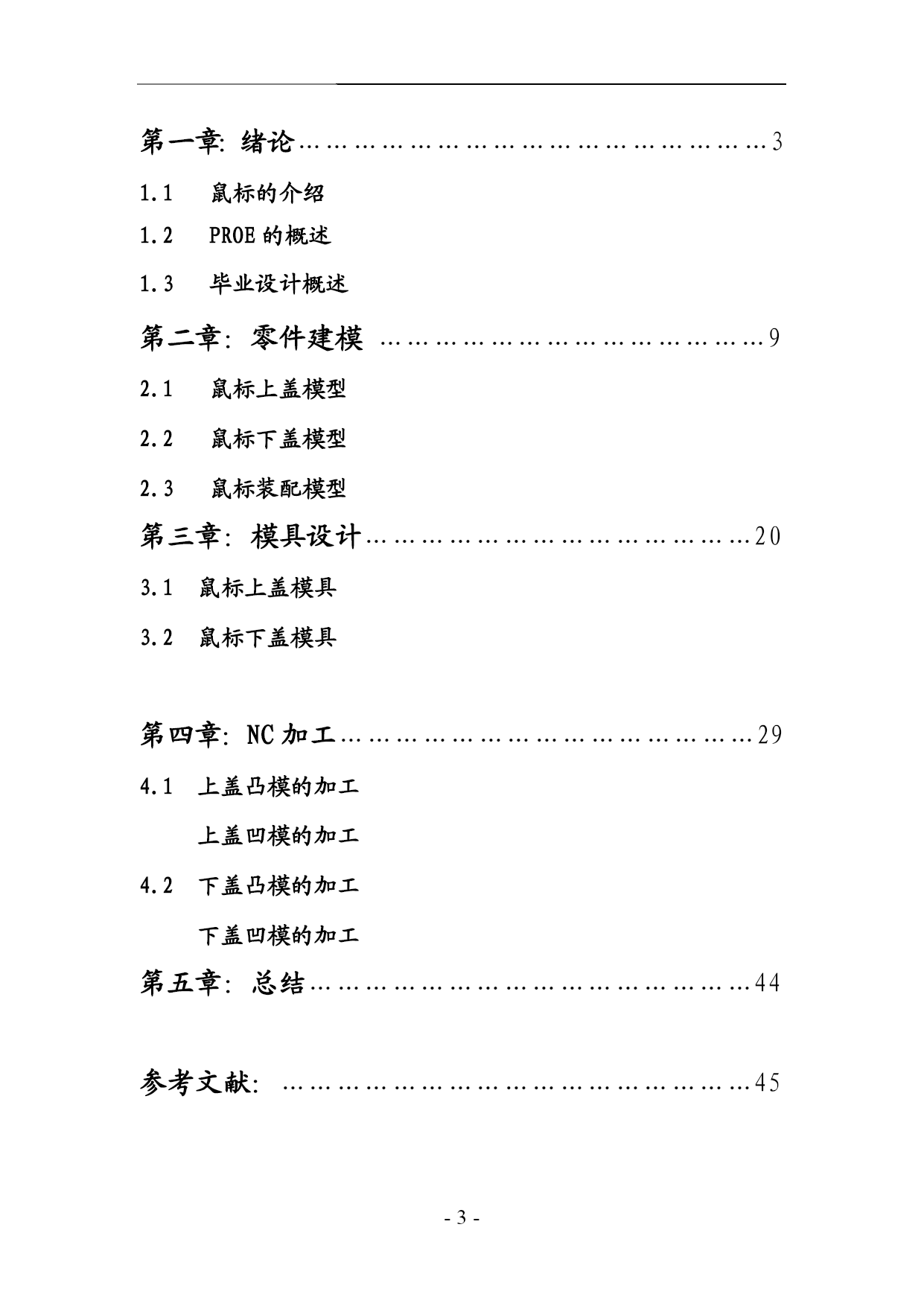

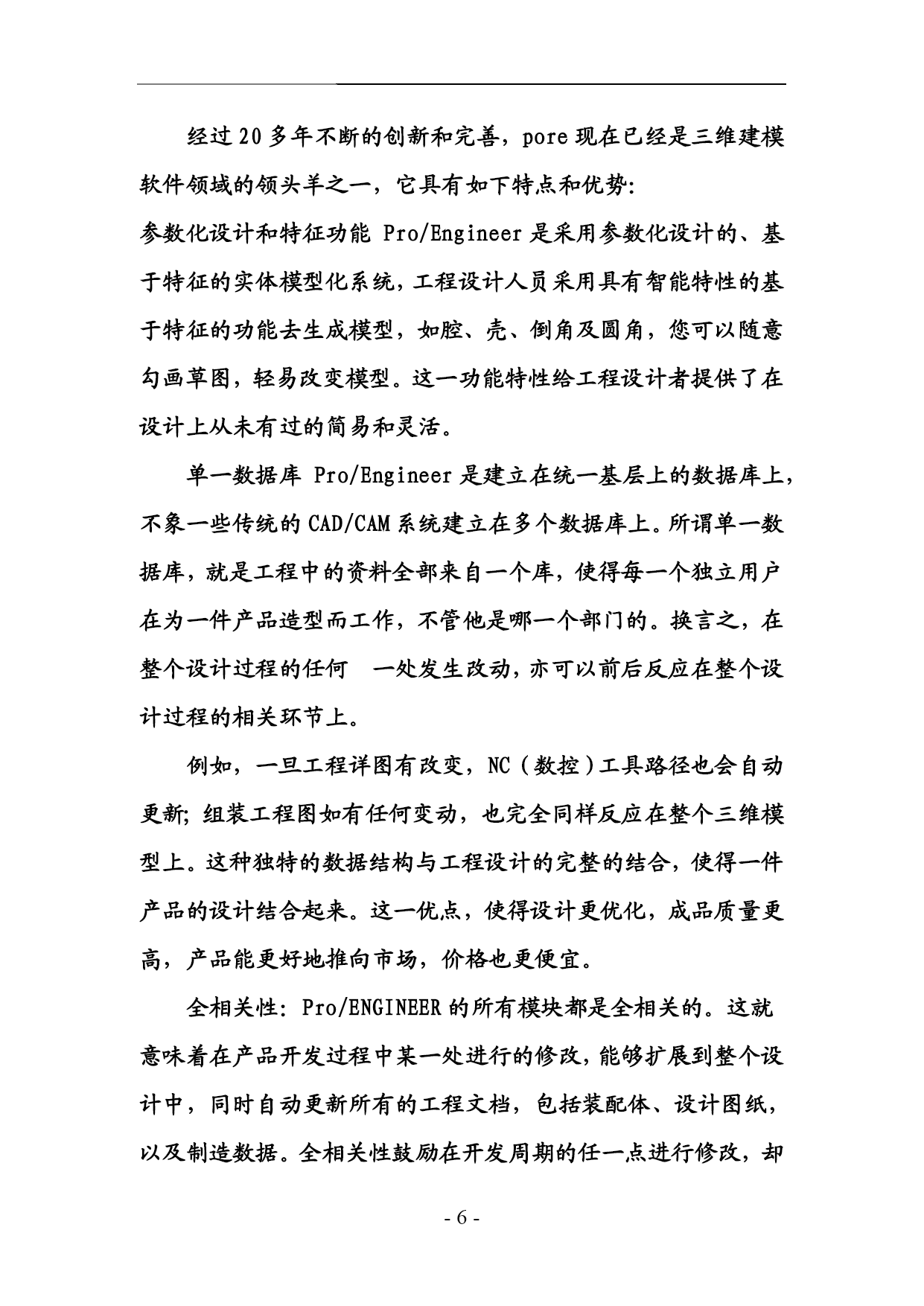

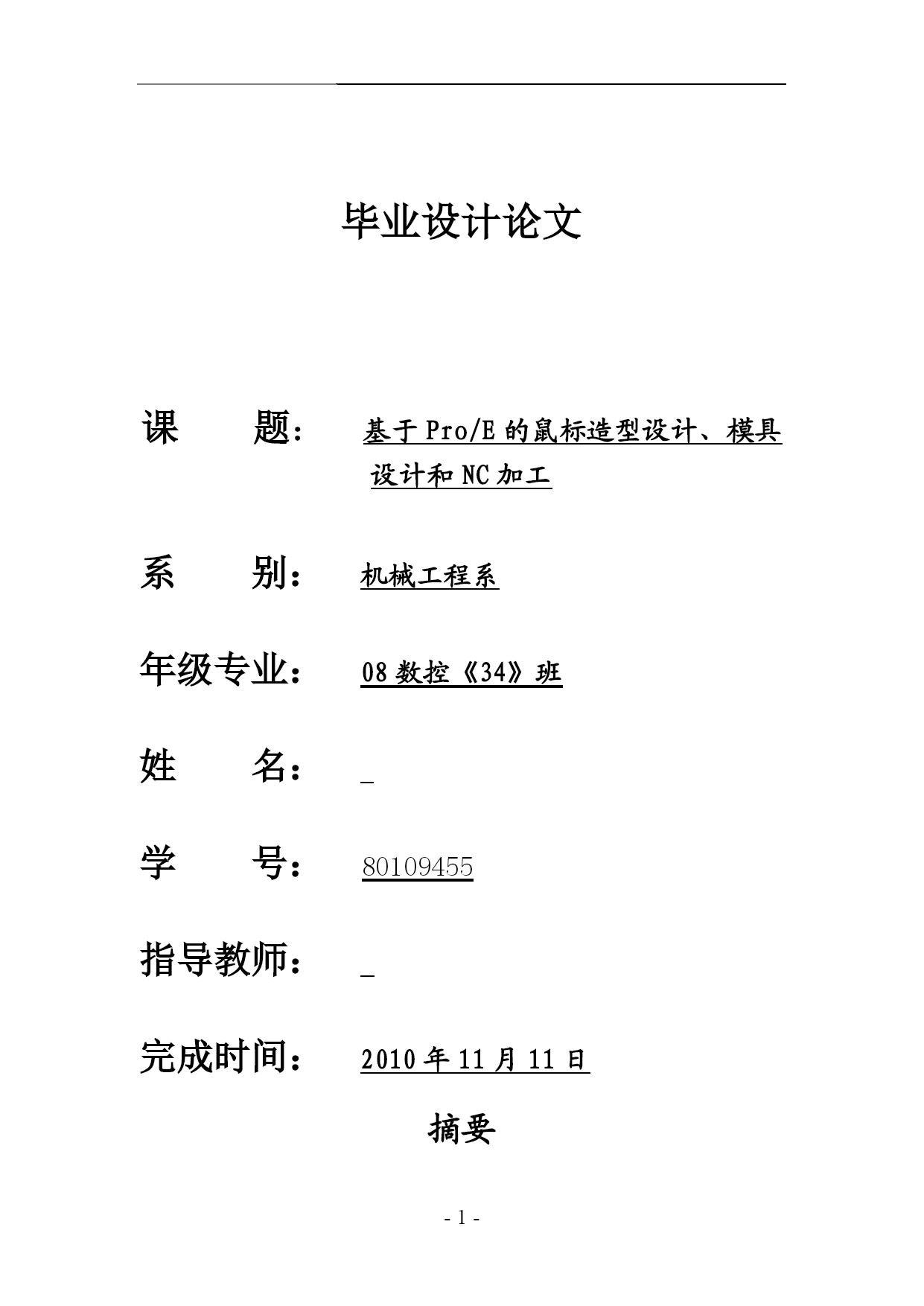

PAGE-45-毕业设计论文课题：基于Pro/E的鼠标造型设计、模具设计和NC加工系别：机械工程系年级专业：08数控《34》班姓名：学号：80109455指导教师：完成时间：2010年11月11日摘要利用ＰＲＯ／Ｅ的三维建模功能，如参数化设计和特征功能、单一数据库、全相关性、基于特征的HYPERLINK"http://baike.baidu.com/view/3814792.htm"\t"_blank"参数化造型、数据管理、装配管理、易于使用的特点和优势、构建出鼠标的造型。我们知道自下而上设计方法是比较传统的方法，在自下而上设计中，先生成零件并将之插入装配体，然后根据设计要求配合零件。可以采用自上而下的贯连式产品设计，自上而下设计法从装配体中开始设计工作。由整体造型到每一部分的设计。建模完成后利用ＰＲＯ／Ｅ的模具和NC模块进行模具的设计和NC的加工。最后生成G代码，做后置处理。下面我做一下具体分析和介绍：关键词：鼠标、自上而下、建模、模具、NC加工目录第一章：绪论……………………………………………31.1鼠标的介绍1.2PROE的概述1.3毕业设计概述第二章：零件建模……………………………………92.1鼠标上盖模型2.2鼠标下盖模型2.3鼠标装配模型第三章：模具设计……………………………………203.1鼠标上盖模具3.2鼠标下盖模具第四章：NC加工………………………………………294.1上盖凸模的加工上盖凹模的加工4.2下盖凸模的加工下盖凹模的加工第五章：总结…………………………………………44参考文献：……………………………………………45第一章绪论鼠标的介绍鼠标的英文原名是“Mouse”，这是一个很难以翻译的单词，很多人对于这个词有很多的理解，比如“滑鼠”、“电子鼠”等。鼠标是一种移动光标和实现选择操作的计算机输入设备。随着“所见即所得”的环境越来普及，使用鼠标的场合越来越多。它的基本工作原理是：当移动鼠标器时，它把移动距离及方向的信息转换成脉冲送到计算机，计算机再把脉冲转换成鼠标器光标的坐标数据，从而达到指示位置的目的。1968年12月9日，全世界第一个鼠标诞生于美国加州斯坦福大学，它的发明者是DouglasEngleBart博士。EngleBart博士设计鼠标的初衷就是为了使计算机的操作更加简便，来代替键盘那繁琐的指令。他制作的鼠标是一只小木头盒子，工作原理是由它底部的小球带动枢轴转动，并带动变阻器改变阻值来产生位移信号，信号经计算机处理，屏幕上的光标就可以移动。自此，鼠标和PC就结下了那种难以用言语表达的不解之缘。这款鼠标的鼻祖与今天的鼠标结构大不相同，甚至还需要外置电源给他供电才能正常工作。PRO_E简介Pro/ENGINEER.Wildfire3.0是美国参数技术公司（ParametricTechnologyCorporation,简称PTC公司）最新版本的CAD/CAN/CAE软件。它是一套对设计至生产全面覆盖的机械自动化软件包，是一个参数化、基于特征的实体造型系统，广泛用于造型设计、机械设计、模具设计、加工制造、机构分析、有限元分析及关系数据库管理等各个领域。此次毕业设计就是在用PRO_E帮助设计完成的在中国也有很多用户直接称之为“破衣”。1985年，HYPERLINK"http://baike.baidu.com/view/159071.htm"\t"_blank"PTC公司成立于美国波士顿，开始参数化建模软件的研究。1988年，V1.0的HYPERLINK"http://baike.baidu.com/view/934933.htm"\t"_blank"Pro/ENGINEER诞生了。经过10余年的发展，Pro/ENGINEER已经成为三维建模软件的领头羊。目前已经发布了Pro/ENGINEERWildFire6.0（中文名野火6)。PTC的系列软件包括了在工业设计和机械设计等方面的多项功能，还包括对大型装配体的管理、功能仿真、制造、产品数据管理等等。Pro/ENGINEER还提供了全面、集成紧密的产品开发环境。是一套由设计至生产的机械自动化软件，是新一代的产品造型系统，是一个参数化、基于特征的实体造型系统，并且具有单一数据库功能的综合性MCAD软件。2.PROE的特点和优势经过20多年不断的创新和完善，pore现在已经是三维建模软件领域的领头羊之一，它具有如下特点和优势：参数化设计和特征功能Pro/Engineer是采用参数化设计的、基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随
