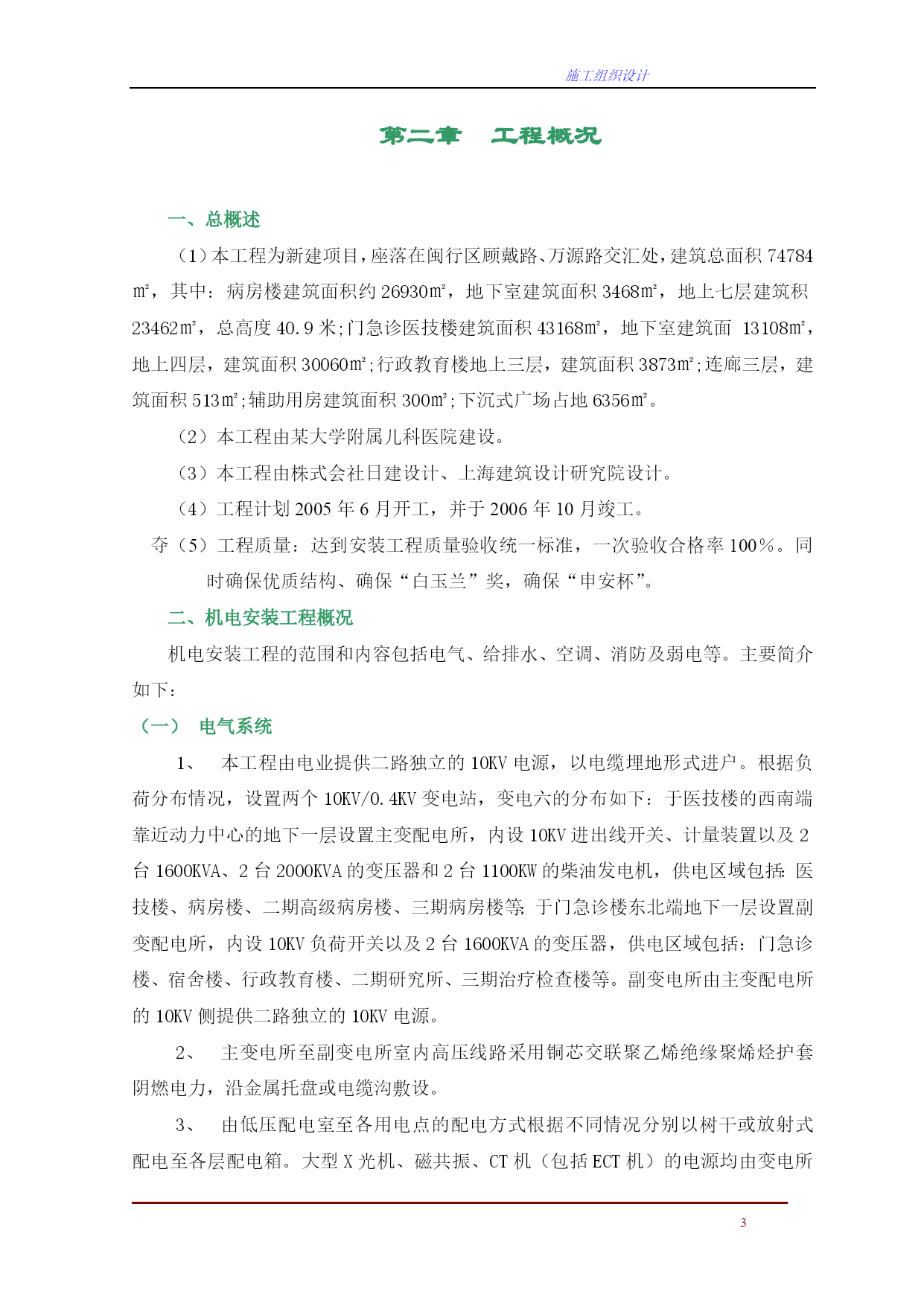

施工组织设计某大学附属儿科医院迁建工程安装工程施工组织设计目录施工组织设计编制依据工程概况施工组织措施施工管道体系质量目标安全文明管理目标施工总工施工进度计划劳动力配置计划机电安装工程主要施工机具配备计划表施工平面布置图施工用电布置施工用水布置施工工期保证措施工程质量和保证措施施工安全保证措施文明施工管理成品保护措施各主要专业工程的施工方案设备安装工程施工方案管道安装工程施工方案电气安装工程施工方案暖通安装工程施工方案工程资料管理与各有关单位的协调和配合维修、保养服务之建设及设想施工组织设计编制依据一、某大学附属儿科医院迁建工程安装工程施工招标文件。二、某大学附属儿科医院迁建工程安装工程招标图。三、现行相关的国家安装工程施工、验收规范及质量评定标准。四、上海市颁发的有关建筑施工质量、安全生产、文明施工等文件。五、本公司已认证运行的ISO9002质量体系文件和相关技术标准。六、长期从事建筑安装工程施工实践经验。第二章工程概况一、总概述（1）本工程为新建项目，座落在闽行区顾戴路、万源路交汇处，建筑总面积74784㎡，其中：病房楼建筑面积约26930㎡，地下室建筑面积3468㎡，地上七层建筑积23462㎡，总高度40.9米;门急诊医技楼建筑面积43168㎡，地下室建筑面13108㎡，地上四层，建筑面积30060㎡;行政教育楼地上三层，建筑面积3873㎡;连廊三层，建筑面积513㎡;辅助用房建筑面积300㎡;下沉式广场占地6356㎡。（2）本工程由某大学附属儿科医院建设。（3）本工程由株式会社日建设计、上海建筑设计研究院设计。（4）工程计划2005年6月开工，并于2006年10月竣工。夺（5）工程质量：达到安装工程质量验收统一标准，一次验收合格率100％。同时确保优质结构、确保“白玉兰”奖，确保“申安杯”。二、机电安装工程概况机电安装工程的范围和内容包括电气、给排水、空调、消防及弱电等。主要简介如下：电气系统本工程由电业提供二路独立的10KV电源，以电缆埋地形式进户。根据负荷分布情况，设置两个10KV/0.4KV变电站，变电六的分布如下：于医技楼的西南端靠近动力中心的地下一层设置主变配电所，内设10KV进出线开关、计量装置以及2台1600KVA、2台2000KVA的变压器和2台1100KW的柴油发电机，供电区域包括：医技楼、病房楼、二期高级病房楼、三期病房楼等；于门急诊楼东北端地下一层设置副变配电所，内设10KV负荷开关以及2台1600KVA的变压器，供电区域包括：门急诊楼、宿舍楼、行政教育楼、二期研究所、三期治疗检查楼等。副变电所由主变配电所的10KV侧提供二路独立的10KV电源。主变电所至副变电所室内高压线路采用铜芯交联聚乙烯绝缘聚烯烃护套阴燃电力，沿金属托盘或电缆沟敷设。由低压配电室至各用电点的配电方式根据不同情况分别以树干或放射式配电至各层配电箱。大型X光机、磁共振、CT机（包括ECT机）的电源均由变电所专路供给，其中对导管造影及用于介入治疗的X光机等提供双路电源并设自装置；手术部、HCU、SICU、PICU、NICU病房、层流、血透室、检验科、空气压缩机组、真空吸引机组、污水处理也由变电所专路提供二路电源并设自投装置；消防设备（包括消防泵、喷淋泵、消防电梯、正压烟风机、消防报警电源等）。通信电源、安保中心用电、紧急照明等均采用双电源供电，末端自切。消防负荷及特殊负荷供电采用氧化镁绝缘电缆，其他电缆均采用铜芯辐照交联低烟无卤阻燃A级聚乙烯绝缘电力电缆，电线分别采用铜芯辐照交联低烟无卤阻燃聚乙烯绝缘耐火电线和铜芯辐照交联低烟无卤阻燃聚乙烯绝缘电线。所有插座为防护型，厕所及厨房插座加装防溅盖板。本工程采用高效节能型荧光灯具，在侯诊区、处置室、检验科、无菌室、注验室、ICU、手术室等重要场所及根据医疗工艺需要设置的场所设置紫外线灯；本工程设置智能照明控制系统，一些专用房间，如手术室、放射室、核磁共振检查室等将根据工艺要求设置局部照明；泵房、变电所、冷冻机房、电梯机房、消防安保总控室、电信机房、走廊、电梯前室、人员较多的大空间及其他重要场所均设置事故照明。本工程应急照明包括备用照明、疏散照明和安全照明。本工程按二类防雷建筑设计。医技楼、门急诊楼、病房楼低压配电系统的保护接地形式为TN-S，行政楼的保护接地形式为TN-C-S.在需要与患者接触的电气装置的场所采用医用IT系统，以确保这些场所的用电安全。本工程用电设备的接地分为工作（系统）接地、保护性接地、雷电保护接地、防静电接地、信息系统接地。在核磁共振室等需要电磁屏蔽的地方设置屏蔽接地。（二）给排水系统◆病房楼工程给水系统本项目从基地生活供水管上
