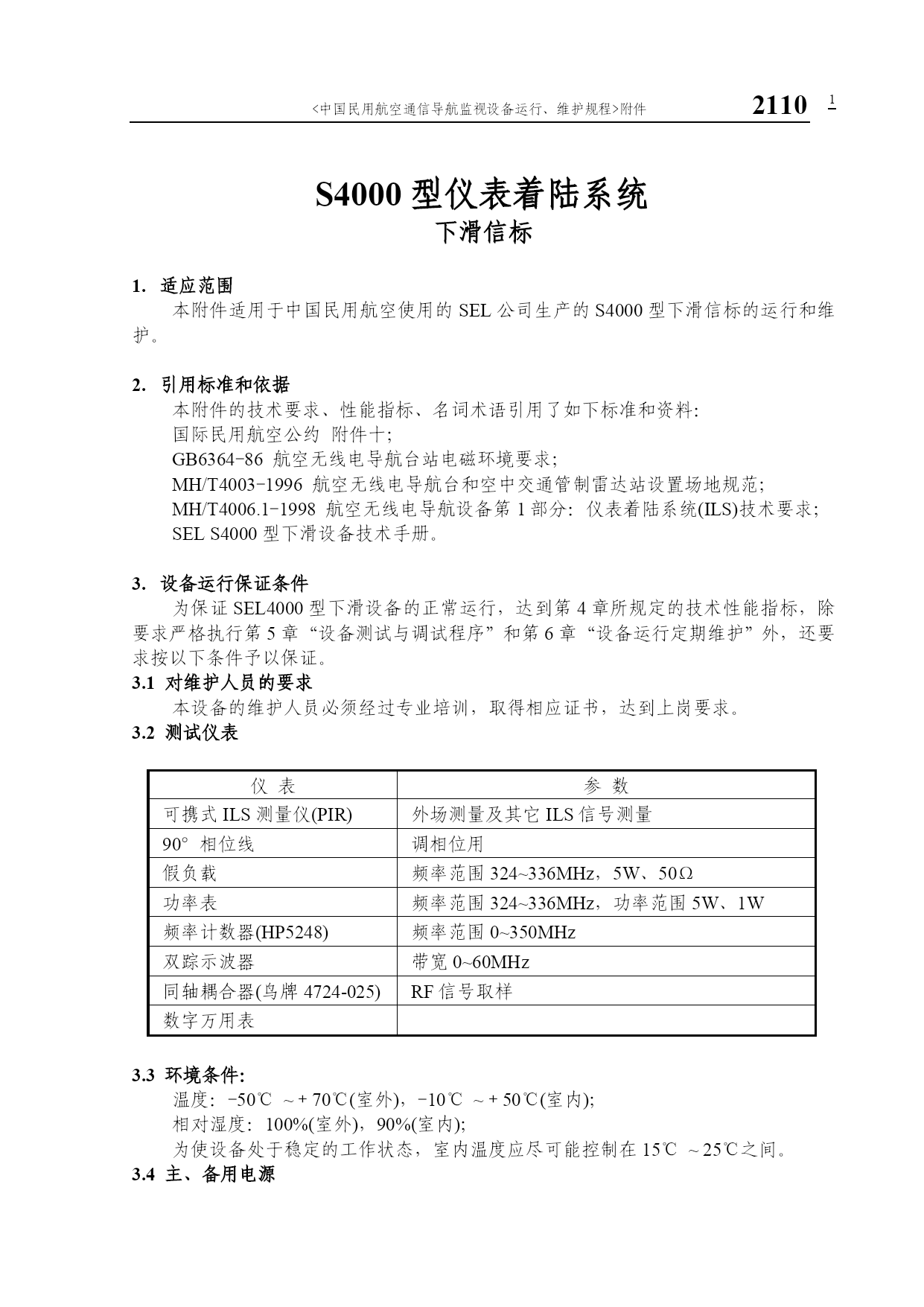

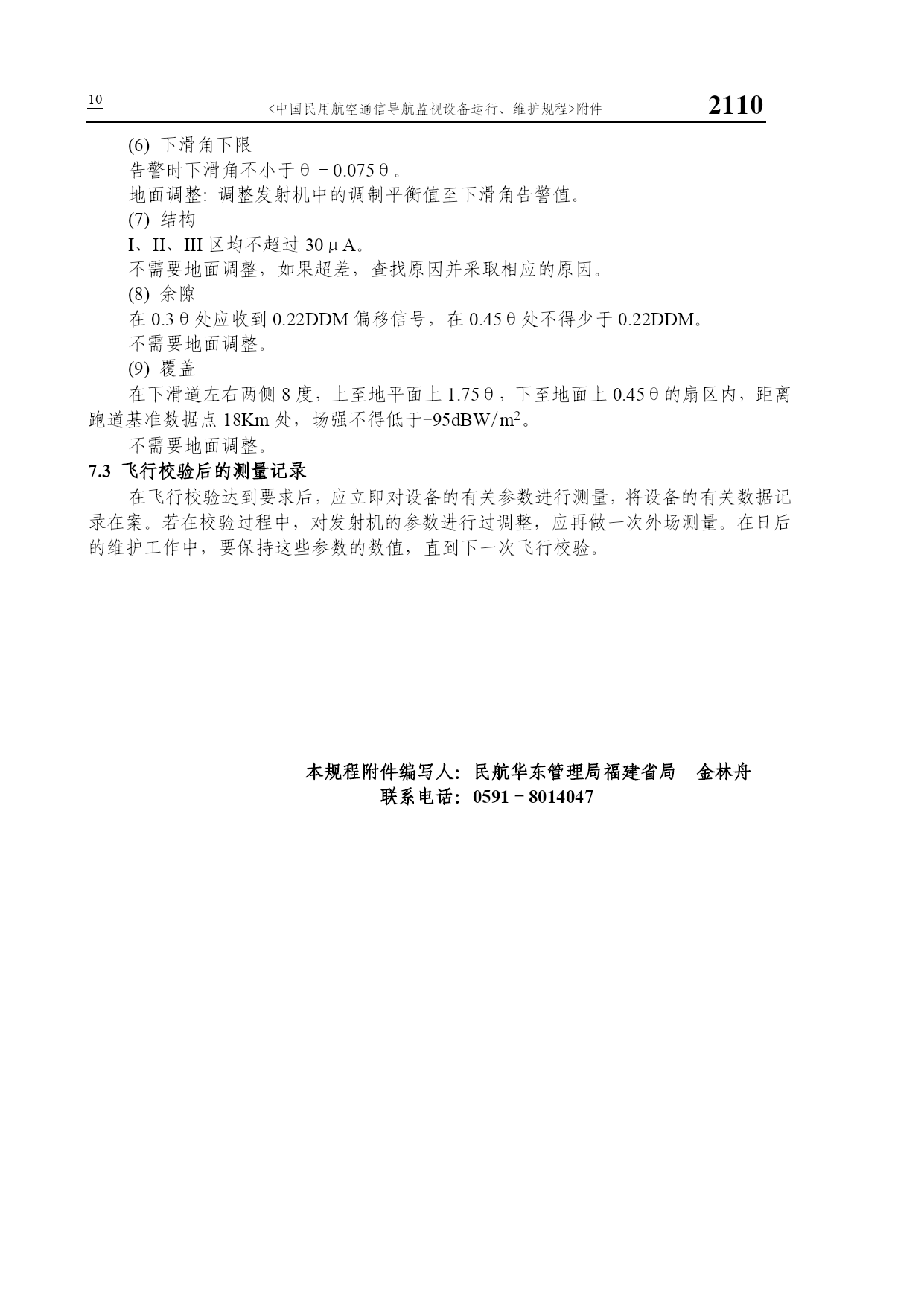

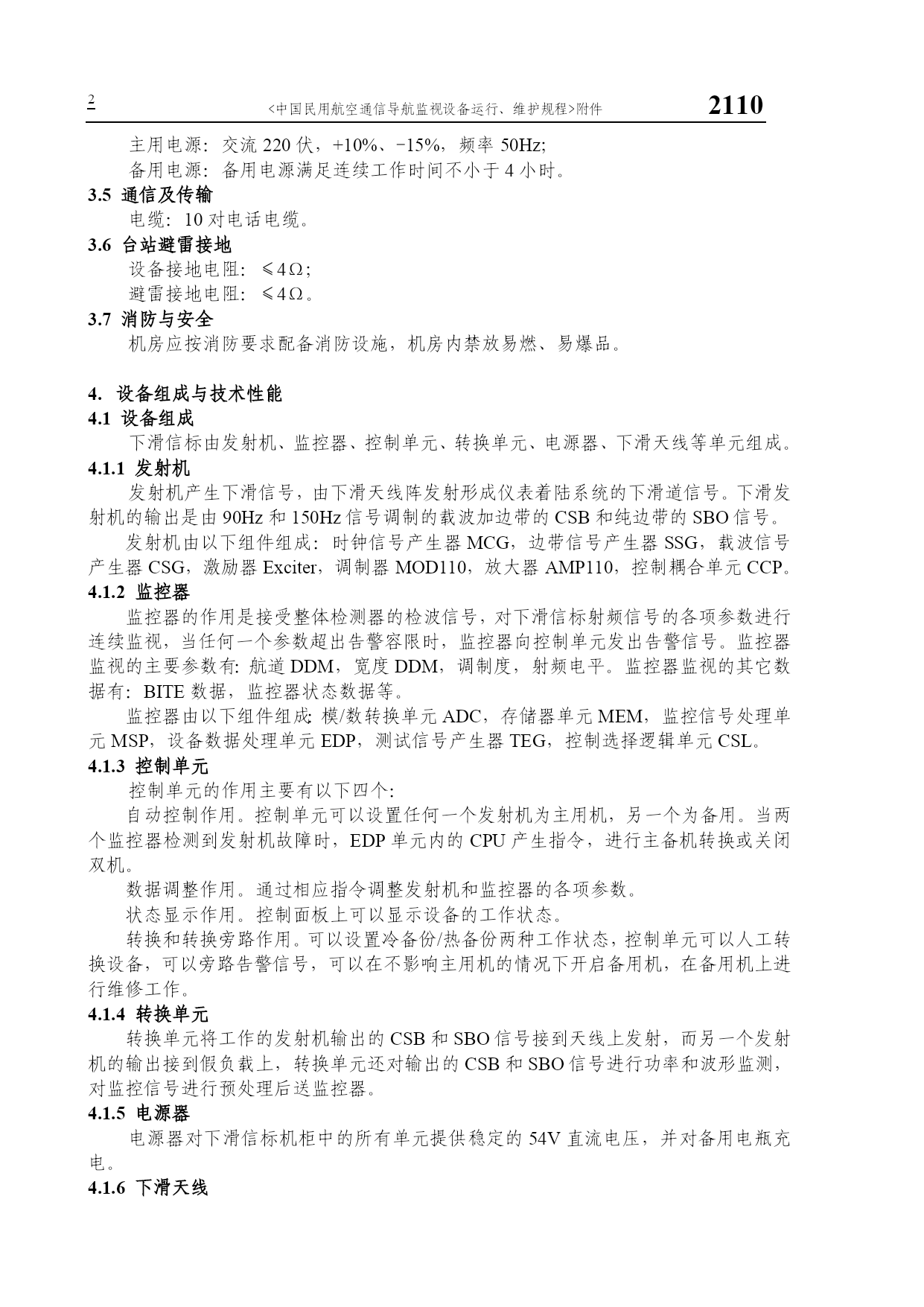

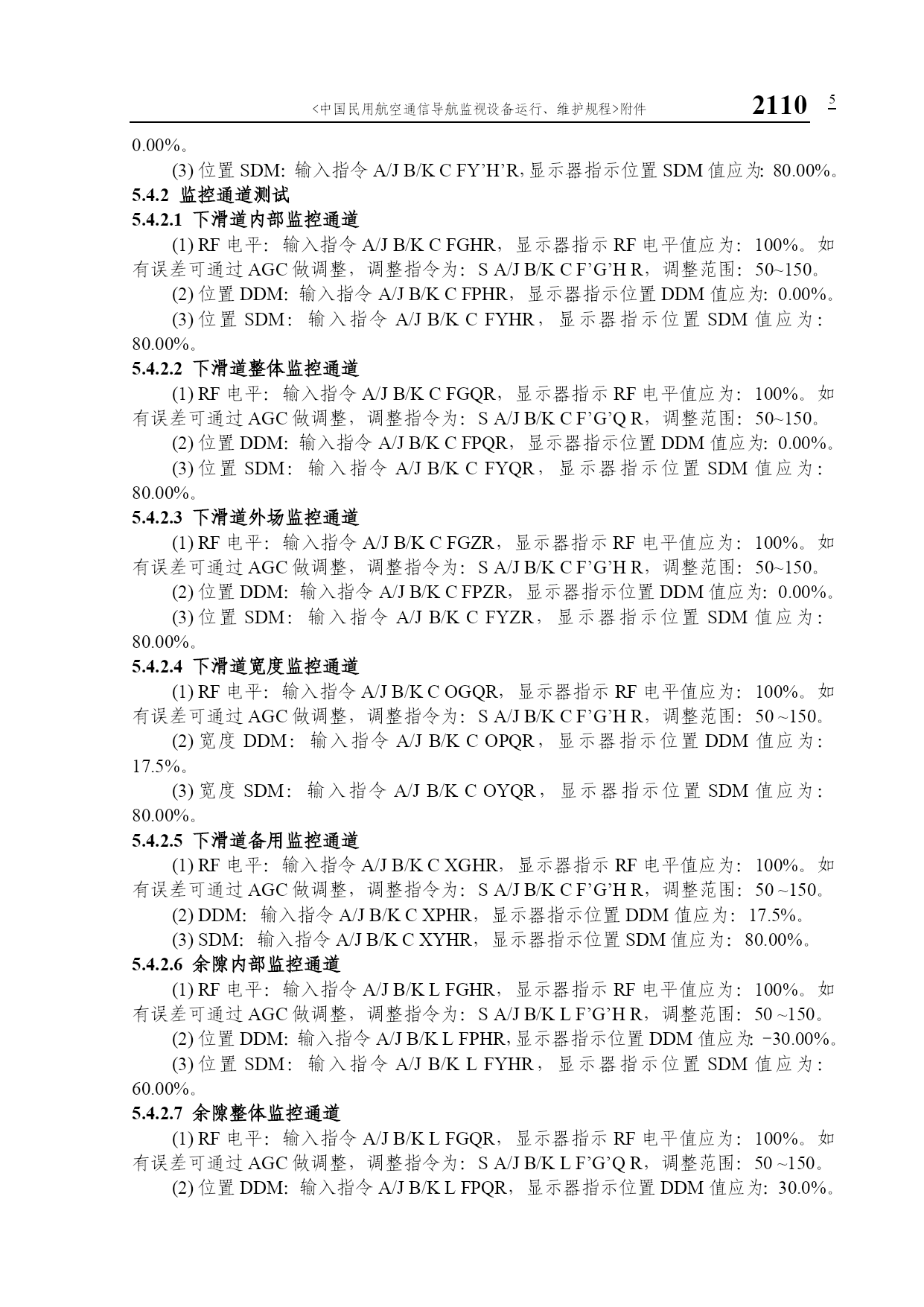

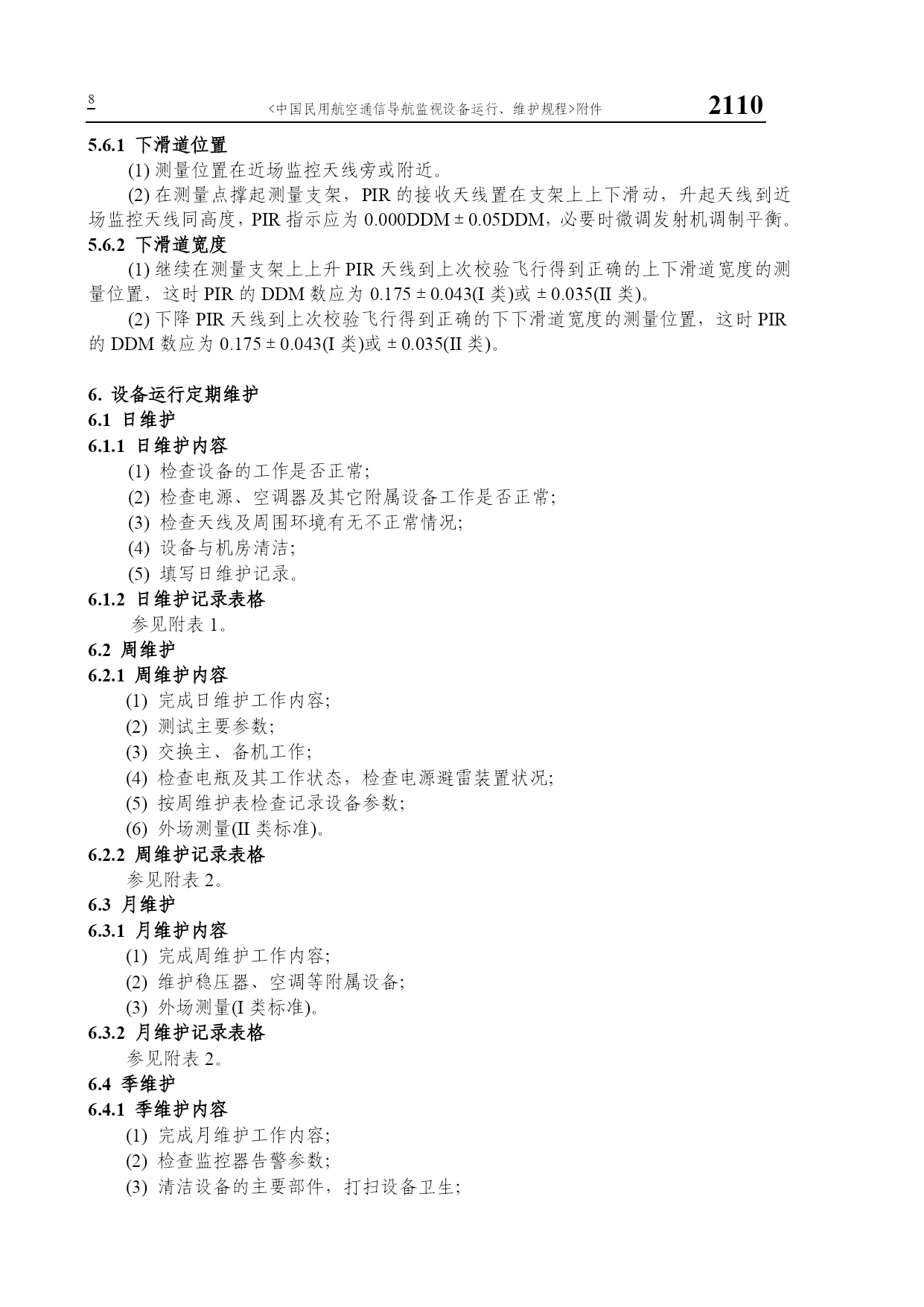

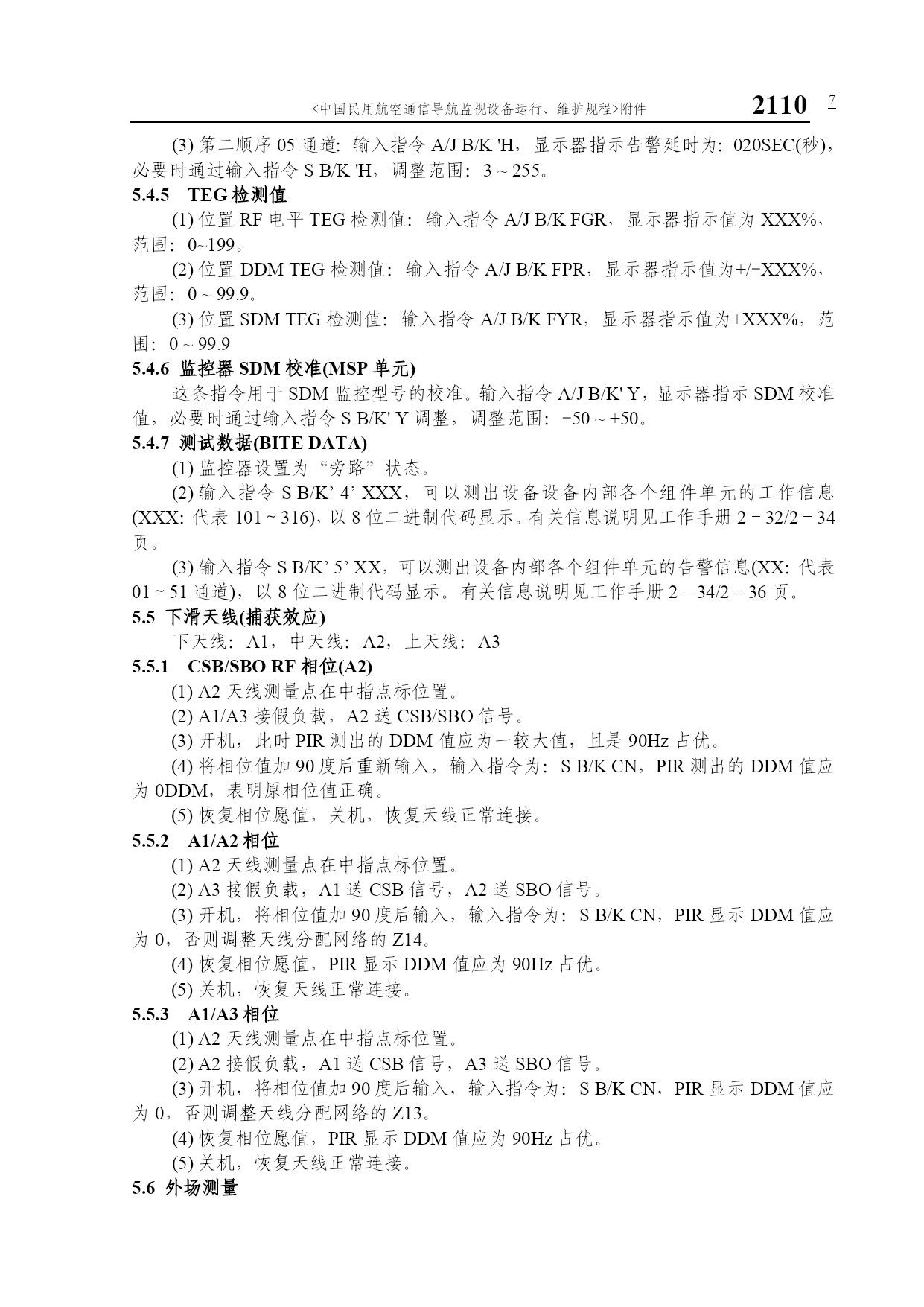

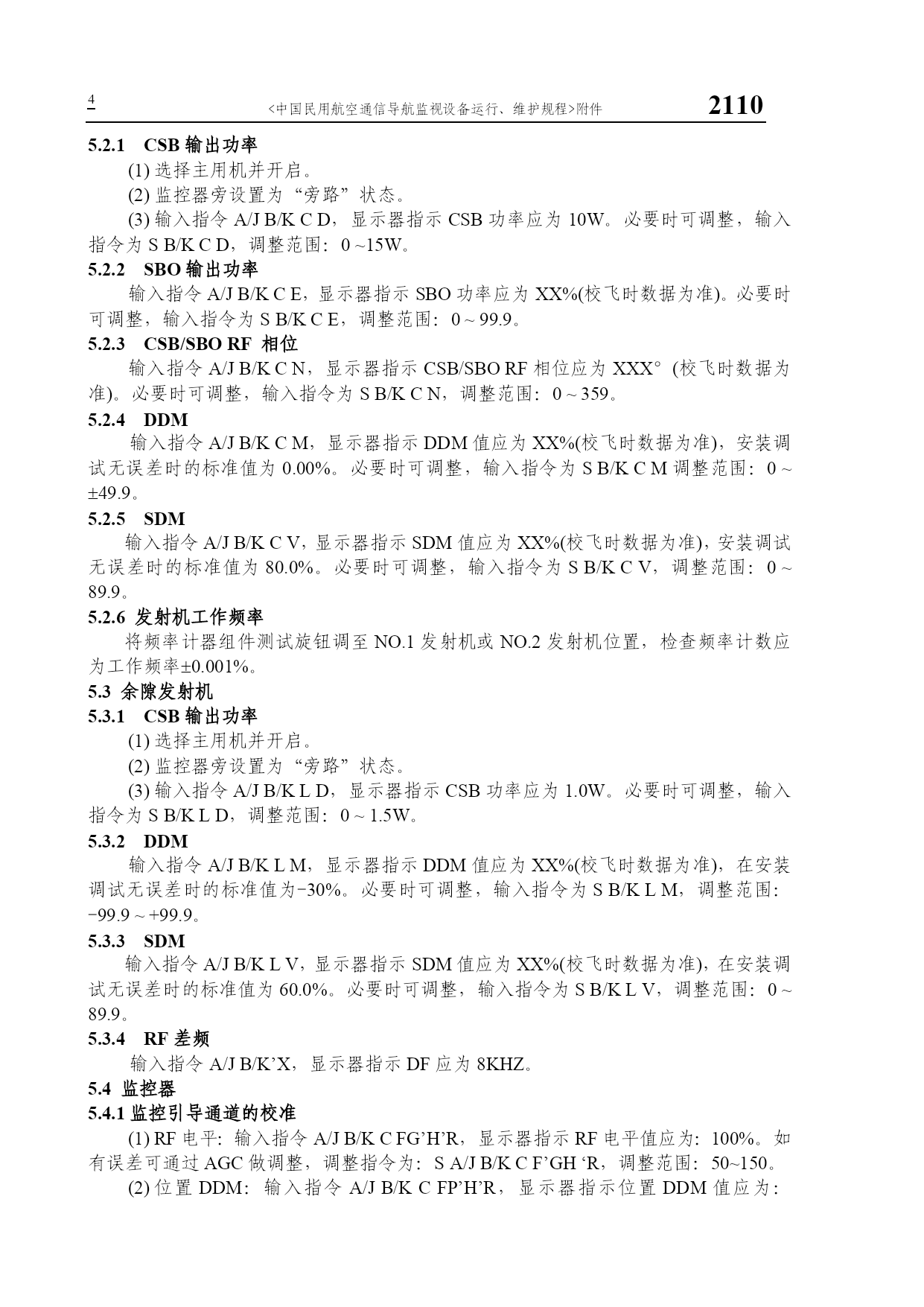

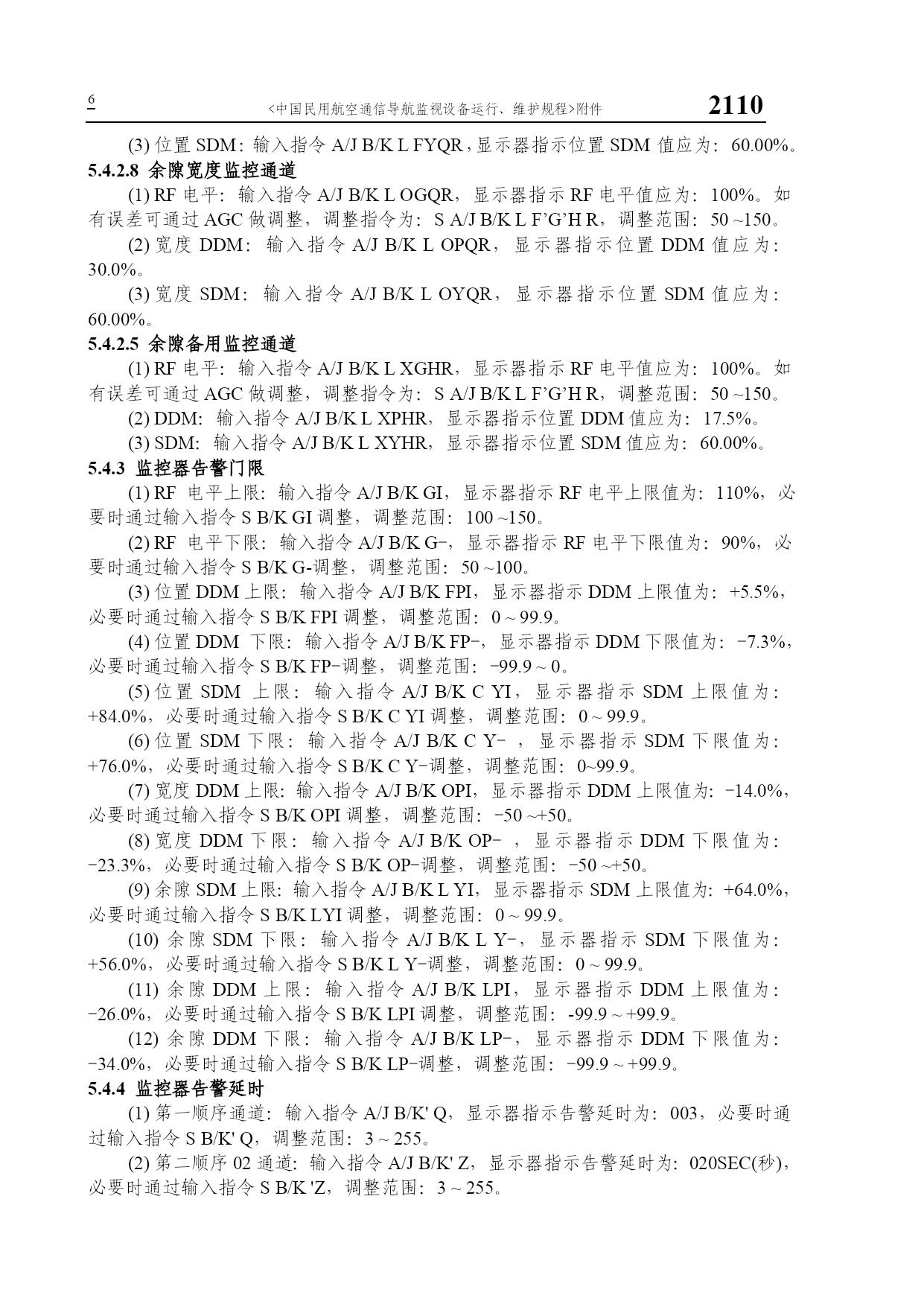

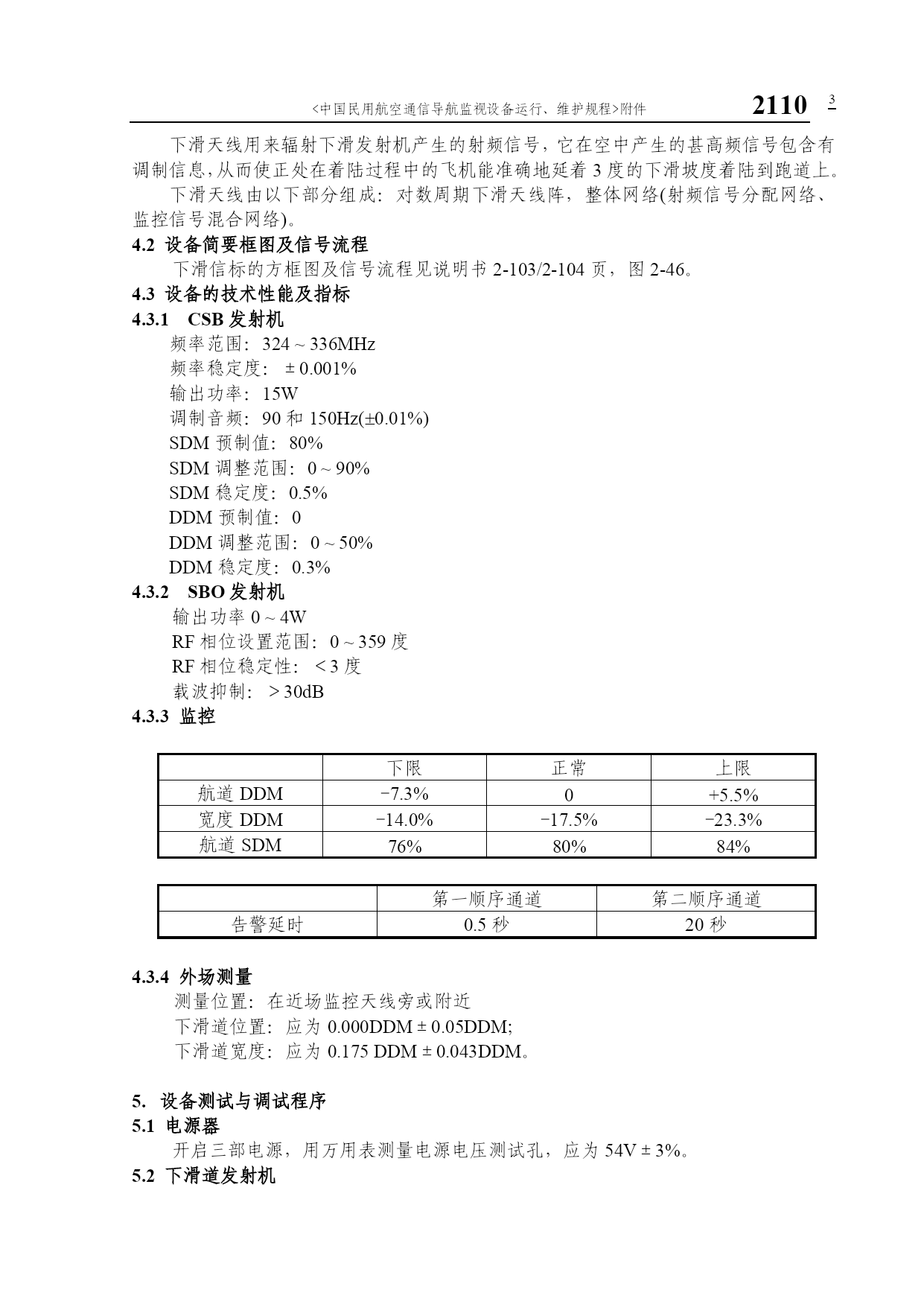

<中国民用航空通信导航监视设备运行、维护规程>附件2110<中国民用航空通信导航设备运行维护规程>附件S4000型仪表着陆系统下滑信标1．适应范围本附件适用于中国民用航空使用的SEL公司生产的S4000型下滑信标的运行和维护。2．引用标准和依据本附件的技术要求、性能指标、名词术语引用了如下标准和资料：国际民用航空公约附件十；GB6364-86航空无线电导航台站电磁环境要求；MH/T4003-1996航空无线电导航台和空中交通管制雷达站设置场地规范；MH/T4006.1-1998航空无线电导航设备第1部分：仪表着陆系统(ILS)技术要求；SELS4000型下滑设备技术手册。3．设备运行保证条件为保证SEL4000型下滑设备的正常运行，达到第4章所规定的技术性能指标，除要求严格执行第5章“设备测试与调试程序”和第6章“设备运行定期维护”外，还要求按以下条件予以保证。3.1对维护人员的要求本设备的维护人员必须经过专业培训，取得相应证书，达到上岗要求。3.2测试仪表仪表参数可携式ILS测量仪(PIR)外场测量及其它ILS信号测量90°相位线调相位用假负载频率范围324~336MHz，5W、50Ω功率表频率范围324~336MHz，功率范围5W、1W频率计数器(HP5248)频率范围0~350MHz双踪示波器带宽0~60MHz同轴耦合器(鸟牌4724-025)RF信号取样数字万用表3.3环境条件：温度：-50℃~＋70℃(室外)，-10℃~＋50℃(室内)；相对湿度：100%(室外)，90%(室内)；为使设备处于稳定的工作状态，室内温度应尽可能控制在15℃~25℃之间。3.4主、备用电源主用电源：交流220伏，+10%、-15%，频率50Hz；备用电源：备用电源满足连续工作时间不小于4小时。3.5通信及传输电缆：10对电话电缆。3.6台站避雷接地设备接地电阻：≤4Ω；避雷接地电阻：≤4Ω。3.7消防与安全机房应按消防要求配备消防设施，机房内禁放易燃、易爆品。4．设备组成与技术性能4.1设备组成下滑信标由发射机、监控器、控制单元、转换单元、电源器、下滑天线等单元组成。4.1.1发射机发射机产生下滑信号，由下滑天线阵发射形成仪表着陆系统的下滑道信号。下滑发射机的输出是由90Hz和150Hz信号调制的载波加边带的CSB和纯边带的SBO信号。发射机由以下组件组成：时钟信号产生器MCG，边带信号产生器SSG，载波信号产生器CSG，激励器Exciter，调制器MOD110，放大器AMP110，控制耦合单元CCP。4.1.2监控器监控器的作用是接受整体检测器的检波信号，对下滑信标射频信号的各项参数进行连续监视，当任何一个参数超出告警容限时，监控器向控制单元发出告警信号。监控器监视的主要参数有：航道DDM，宽度DDM，调制度，射频电平。监控器监视的其它数据有：BITE数据，监控器状态数据等。监控器由以下组件组成：模/数转换单元ADC，存储器单元MEM，监控信号处理单元MSP，设备数据处理单元EDP，测试信号产生器TEG，控制选择逻辑单元CSL。4.1.3控制单元控制单元的作用主要有以下四个：自动控制作用。控制单元可以设置任何一个发射机为主用机，另一个为备用。当两个监控器检测到发射机故障时，EDP单元内的CPU产生指令，进行主备机转换或关闭双机。数据调整作用。通过相应指令调整发射机和监控器的各项参数。状态显示作用。控制面板上可以显示设备的工作状态。转换和转换旁路作用。可以设置冷备份/热备份两种工作状态，控制单元可以人工转换设备，可以旁路告警信号，可以在不影响主用机的情况下开启备用机，在备用机上进行维修工作。4.1.4转换单元转换单元将工作的发射机输出的CSB和SBO信号接到天线上发射，而另一个发射机的输出接到假负载上，转换单元还对输出的CSB和SBO信号进行功率和波形监测，对监控信号进行预处理后送监控器。4.1.5电源器电源器对下滑信标机柜中的所有单元提供稳定的54V直流电压，并对备用电瓶充电。4.1.6下滑天线下滑天线用来辐射下滑发射机产生的射频信号，它在空中产生的甚高频信号包含有调制信息，从而使正处在着陆过程中的飞机能准确地延着3度的下滑坡度着陆到跑道上。下滑天线由以下部分组成：对数周期下滑天线阵，整体网络(射频信号分配网络、监控信号混合网络)。4.2设备简要框图及信号流程下滑信标的方框图及信号流程见说明书2-103/2-104页，图2-46。4.3设备的技术性能及指标4.3.1CSB发射机频率范围：324~336MHz频率稳定度：±0.001%输出功率：15W调制音频：90和150Hz(0.01%)
