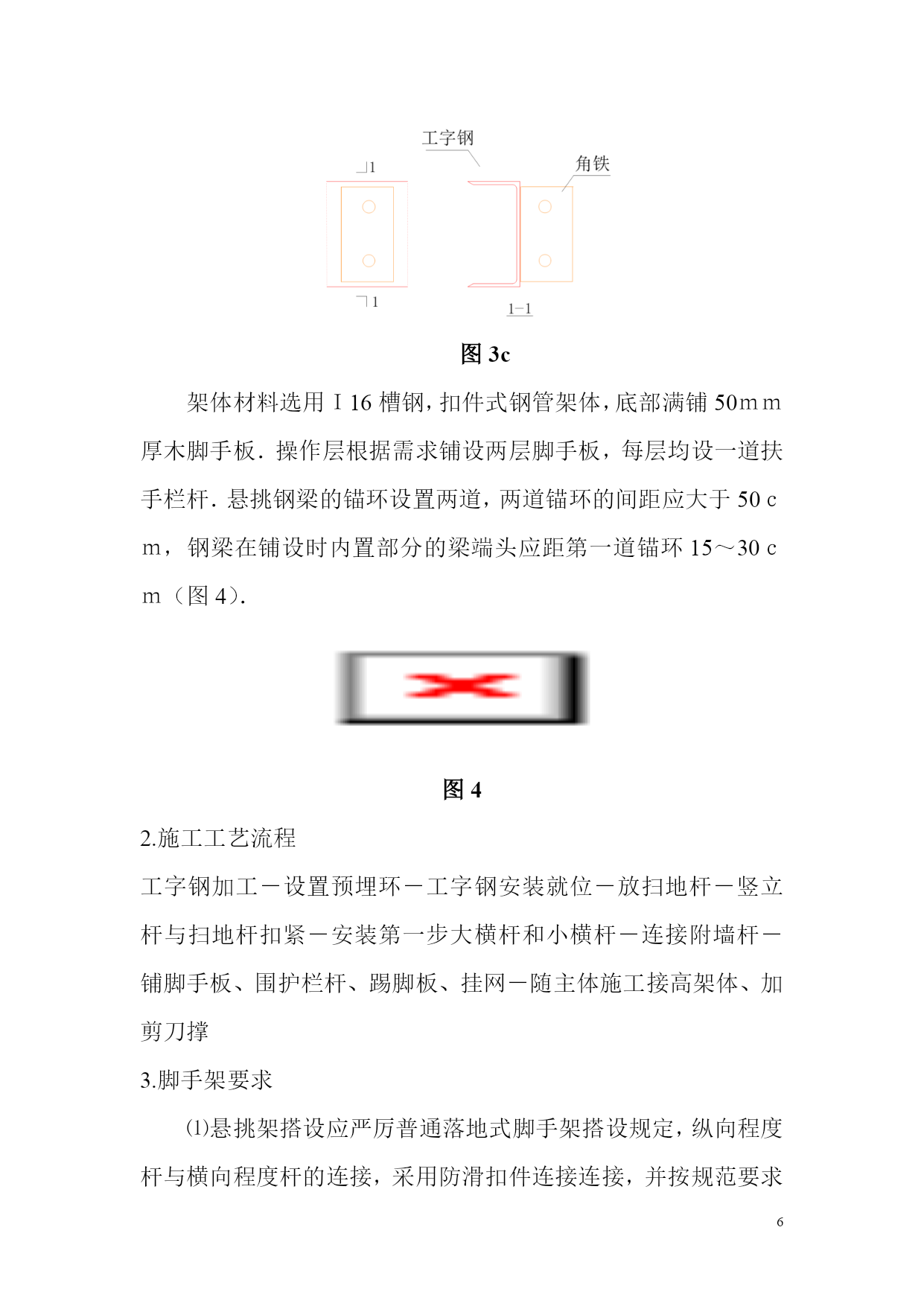

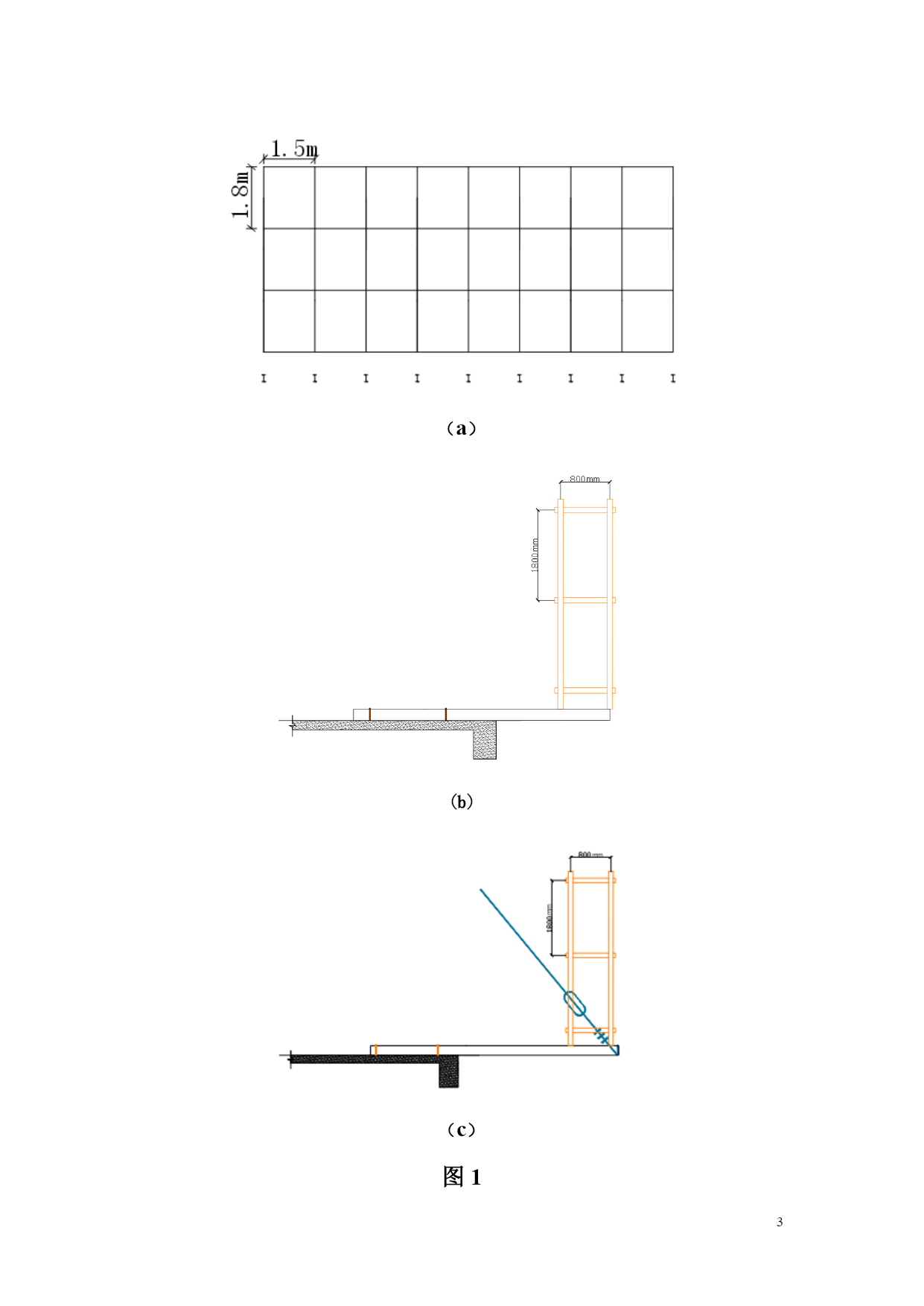

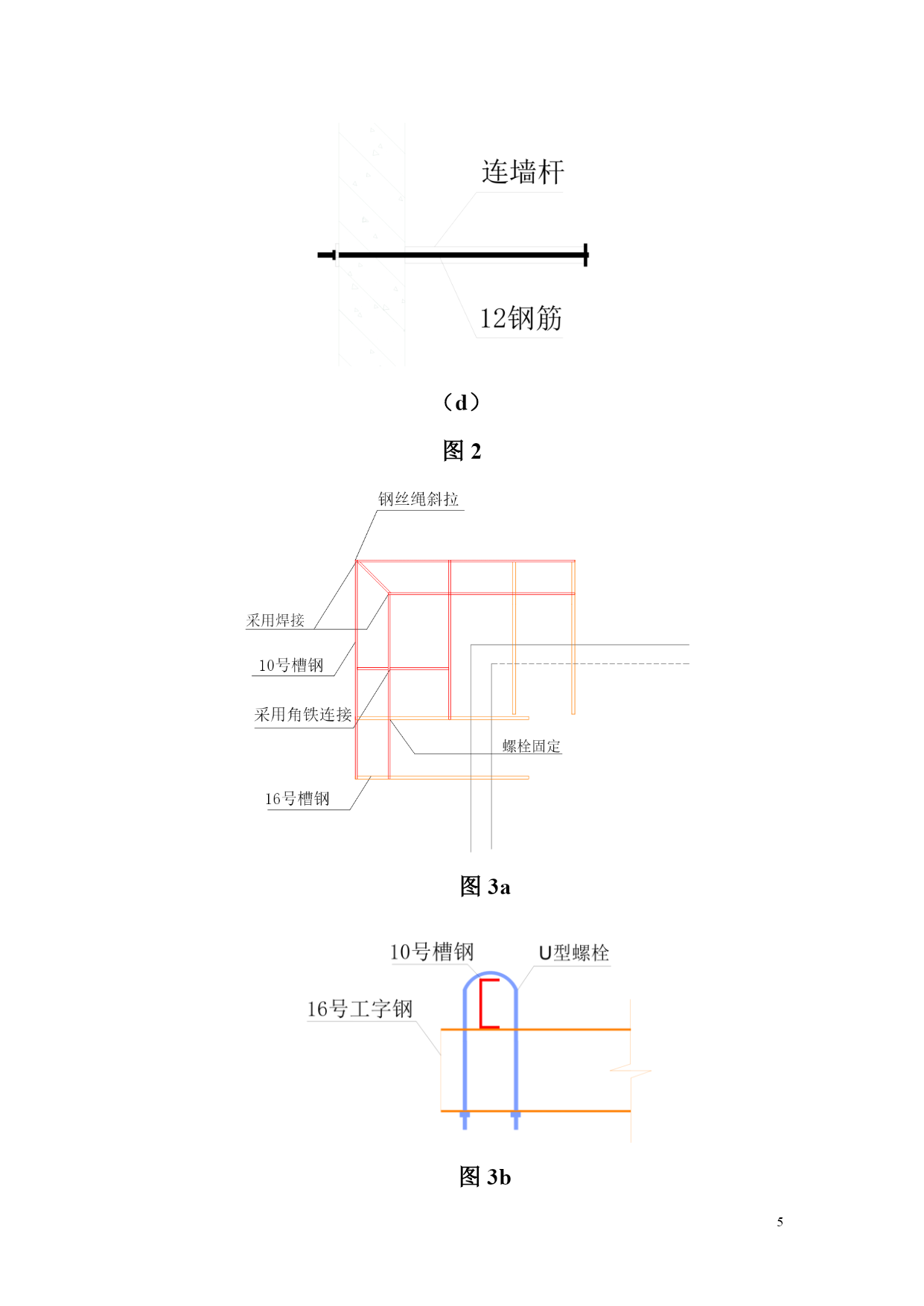

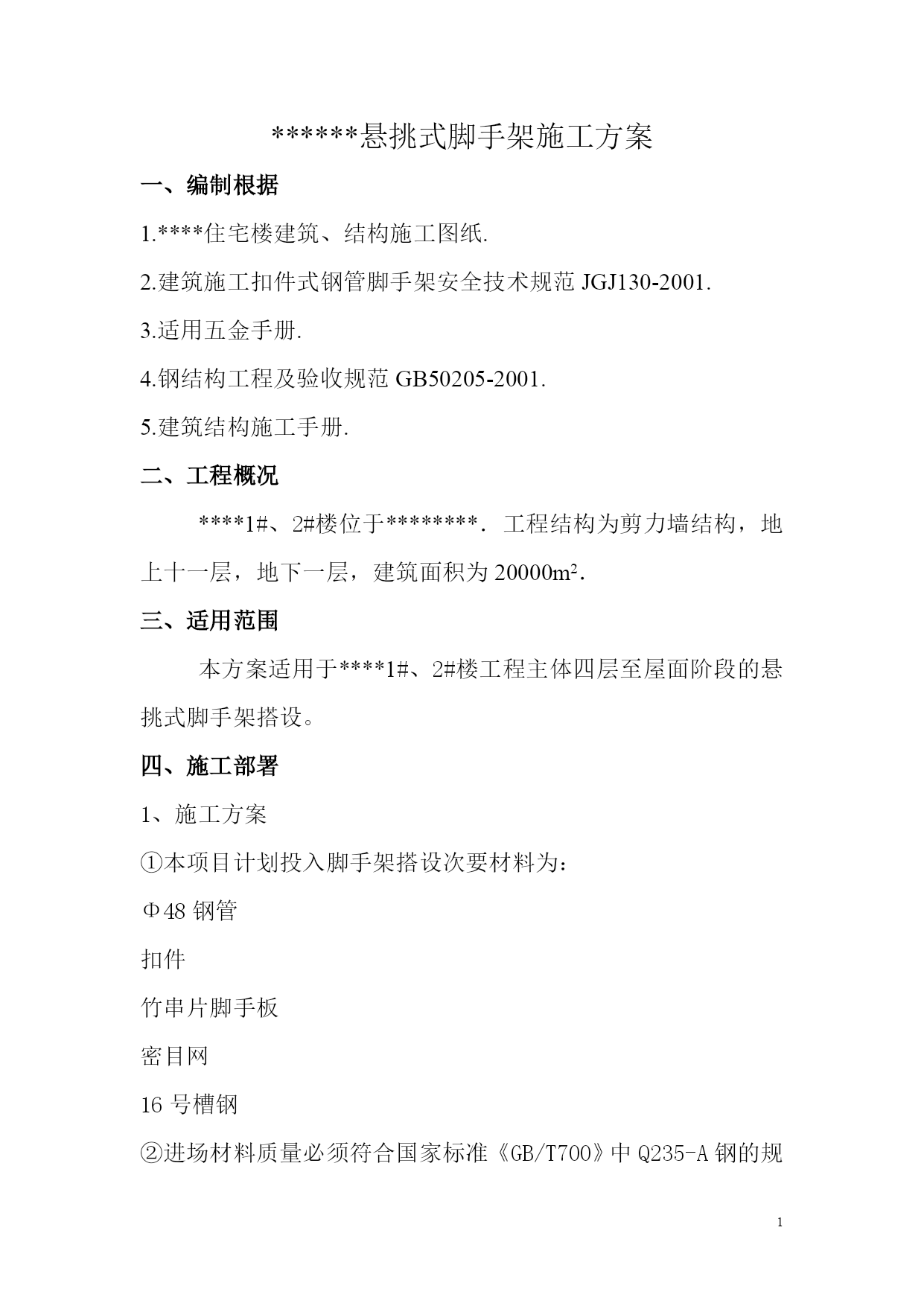

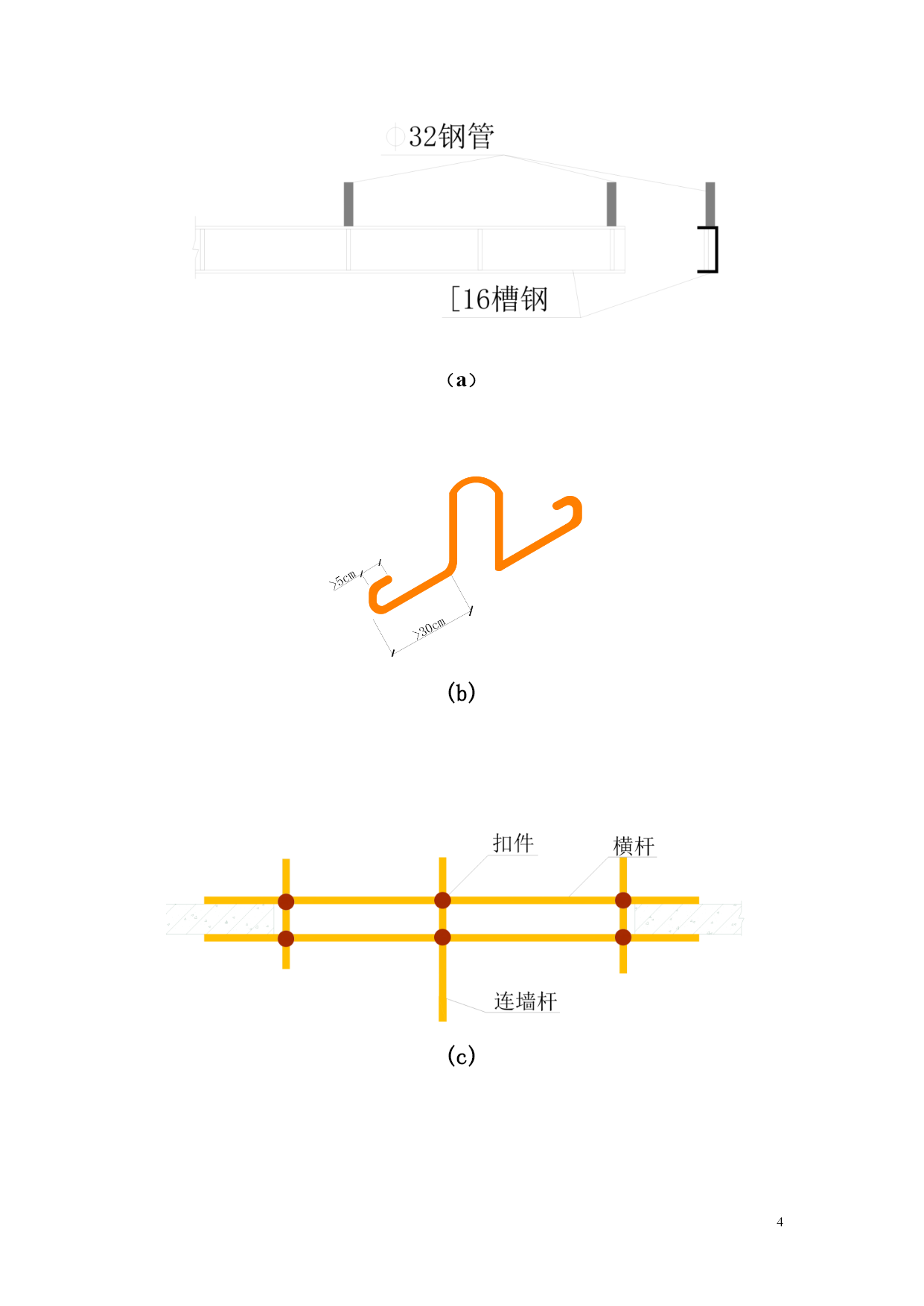

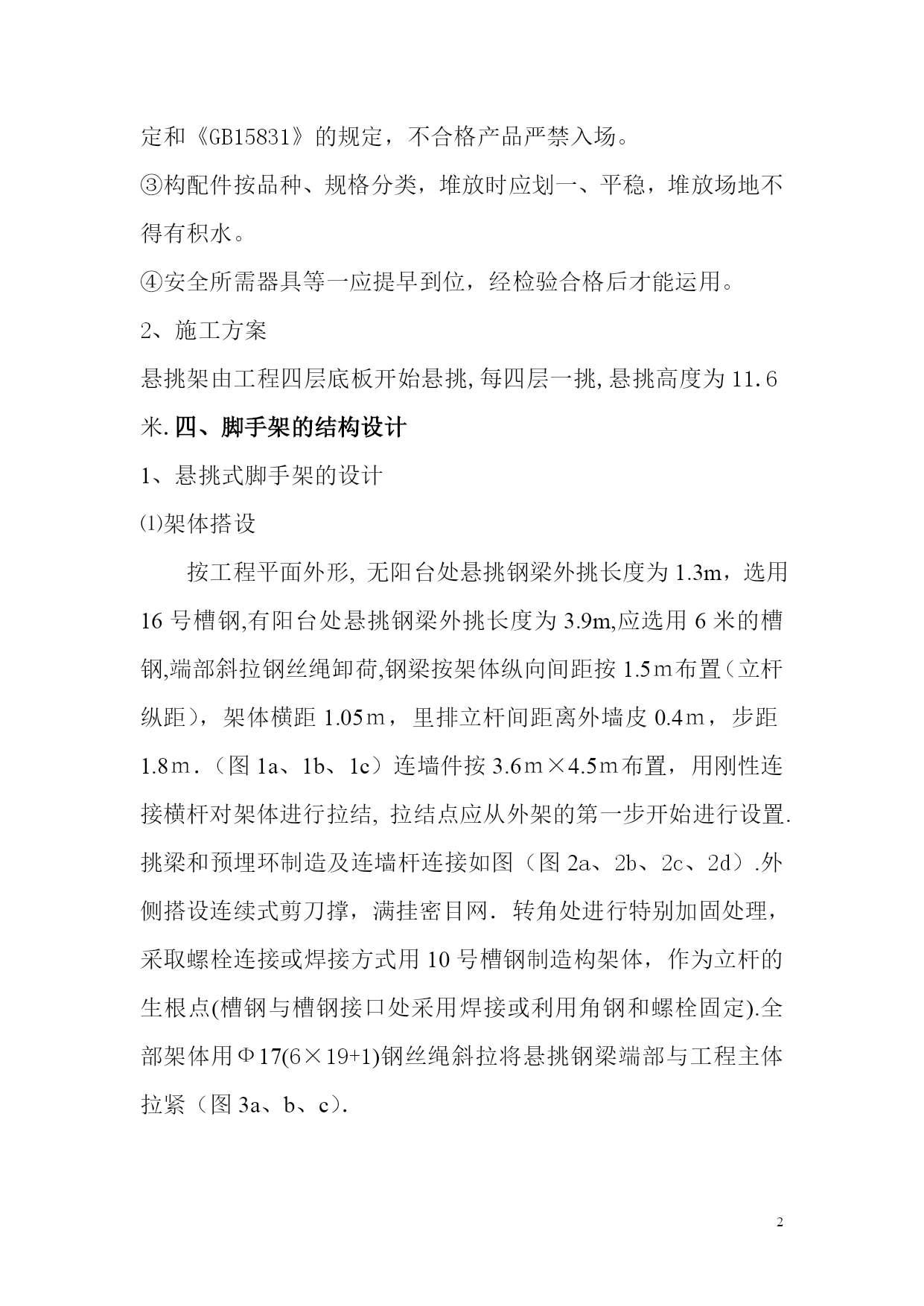

PAGEPAGE22******悬挑式脚手架施工方案一、编制根据1.****住宅楼建筑、结构施工图纸.2.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001.3.适用五金手册.4.钢结构工程及验收规范GB50205-2001.5.建筑结构施工手册.二、工程概况****1#、2#楼位于********．工程结构为剪力墙结构，地上十一层，地下一层，建筑面积为20000m2．三、适用范围本方案适用于****1#、2#楼工程主体四层至屋面阶段的悬挑式脚手架搭设。四、施工部署1、施工方案=1\*GB3①本项目计划投入脚手架搭设次要材料为：Φ48钢管扣件竹串片脚手板密目网16号槽钢=2\*GB3②进场材料质量必须符合国家标准《GB/T700》中Q235-A钢的规定和《GB15831》的规定，不合格产品严禁入场。=3\*GB3③构配件按品种、规格分类，堆放时应划一、平稳，堆放场地不得有积水。=4\*GB3④安全所需器具等一应提早到位，经检验合格后才能运用。2、施工方案悬挑架由工程四层底板开始悬挑,每四层一挑,悬挑高度为11.6米.四、脚手架的结构设计1、悬挑式脚手架的设计=1\*GB2⑴架体搭设按工程平面外形,无阳台处悬挑钢梁外挑长度为1.3m，选用16号槽钢,有阳台处悬挑钢梁外挑长度为3.9m,应选用6米的槽钢,端部斜拉钢丝绳卸荷,钢梁按架体纵向间距按1.5ｍ布置（立杆纵距），架体横距1.05ｍ，里排立杆间距离外墙皮0.4ｍ，步距1.8ｍ．（图1a、1b、1c）连墙件按3.6ｍ×4.5ｍ布置，用刚性连接横杆对架体进行拉结,拉结点应从外架的第一步开始进行设置.挑梁和预埋环制造及连墙杆连接如图（图2a、2b、2c、2d）.外侧搭设连续式剪刀撑，满挂密目网．转角处进行特别加固处理，采取螺栓连接或焊接方式用10号槽钢制造构架体，作为立杆的生根点(槽钢与槽钢接口处采用焊接或利用角钢和螺栓固定).全部架体用Ф17(6×19+1)钢丝绳斜拉将悬挑钢梁端部与工程主体拉紧（图3a、b、c）．（a）(b)（c）图1（a）(b)(c)（d）图2图3a图3b图3c架体材料选用Ｉ16槽钢，扣件式钢管架体，底部满铺50ｍｍ厚木脚手板．操作层根据需求铺设两层脚手板，每层均设一道扶手栏杆．悬挑钢梁的锚环设置两道，两道锚环的间距应大于50ｃｍ，钢梁在铺设时内置部分的梁端头应距第一道锚环15～30ｃｍ（图4）．图42.施工工艺流程工字钢加工－设置预埋环－工字钢安装就位－放扫地杆－竖立杆与扫地杆扣紧－安装第一步大横杆和小横杆－连接附墙杆－铺脚手板、围护栏杆、踢脚板、挂网－随主体施工接高架体、加剪刀撑3.脚手架要求=1\*GB2⑴悬挑架搭设应严厉普通落地式脚手架搭设规定，纵向程度杆与横向程度杆的连接，采用防滑扣件连接连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为45度～60度．工字钢端部5ｃｍ即立杆生根处焊置高度10ｃｍ的Ф25钢筋或Ф56钢管，作为生根点．挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆．=2\*GB2⑵脚手架中部脚手板铺设周密，不允许出现探头板，脚手板下拉兜网．脚手板的材质及规格符合规范要求．=3\*GB2⑶材料要求：I16工字钢材质必须符合国家标准要求．钢管规格Ф48ｍｍ，壁厚3.5ｍｍ，焊接钢管其材质符合YB242-63标准，严禁钢管上打空．扣件符合GB978-67《可锻铸铁分类及技术条件》，螺栓、螺母、垫圈符合GB700-79《普通碳素钢技术条件》A3规定，螺栓拧紧扭力达65N.ｍ时，不发生破坏．木脚手板厚度不小于50ｍｍ，对接扣件应朝上或朝内．各杆件端伸出扣件的长度不小于100ｍｍ．=4\*GB2⑷架体防护：架体外侧用1.8ｍ×6ｍ密目网全封闭．按照临边防护的规定，设置防护栏杆和挡脚杆．底层、操作层均设高度200ｍｍ挡脚板，并刷斜度为45度黄黑相间油漆．底层和作业层脚手板应铺满、铺稳，并用钢筋及直径3.2ｍｍ的铁丝固定在支持杆件上，防止人、物的坠落．严厉按照建筑施工钢管脚手架规范（JGJ130-2001）履行.=5\*GB2⑸在施工前期，对施工人员及操作人员进行技术安全培训．其次要内容为扣件式钢管脚手架安全技术规范、操作规程、现场施工管理制度的学习，本工程架子施工方案技术交底及施工程序．一切操作人员必须持证上岗，符合国家监管部门的规定要求．五、验收运用和管理1.脚手架搭设初步成形前，由施工负责人组织人员进行安全检查，整理好架体材料，报上一级安全管理部门进行验收，并及时向省安检部门备案及验收．确认符合要求后方可投入运用．2.在施工主体
