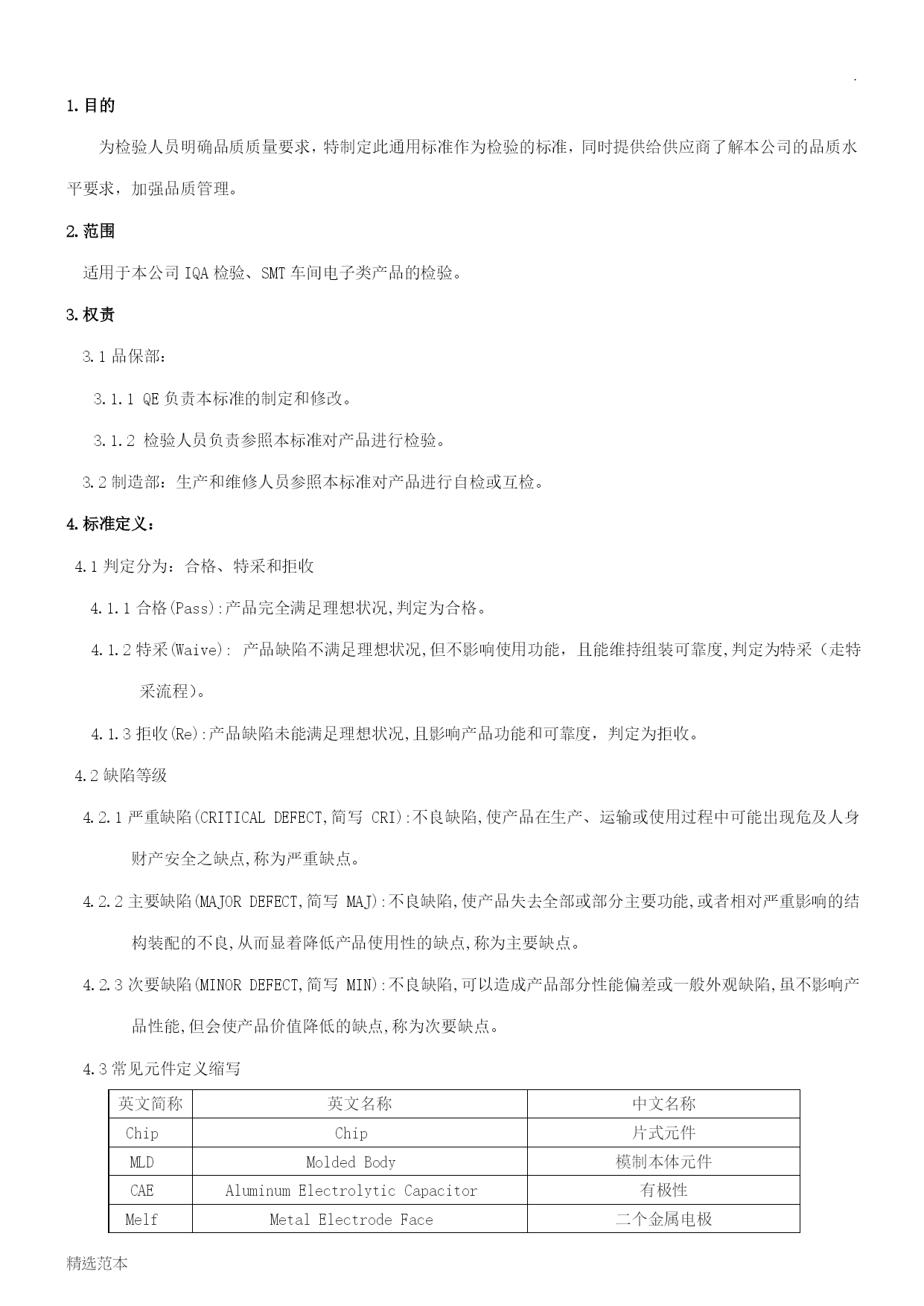

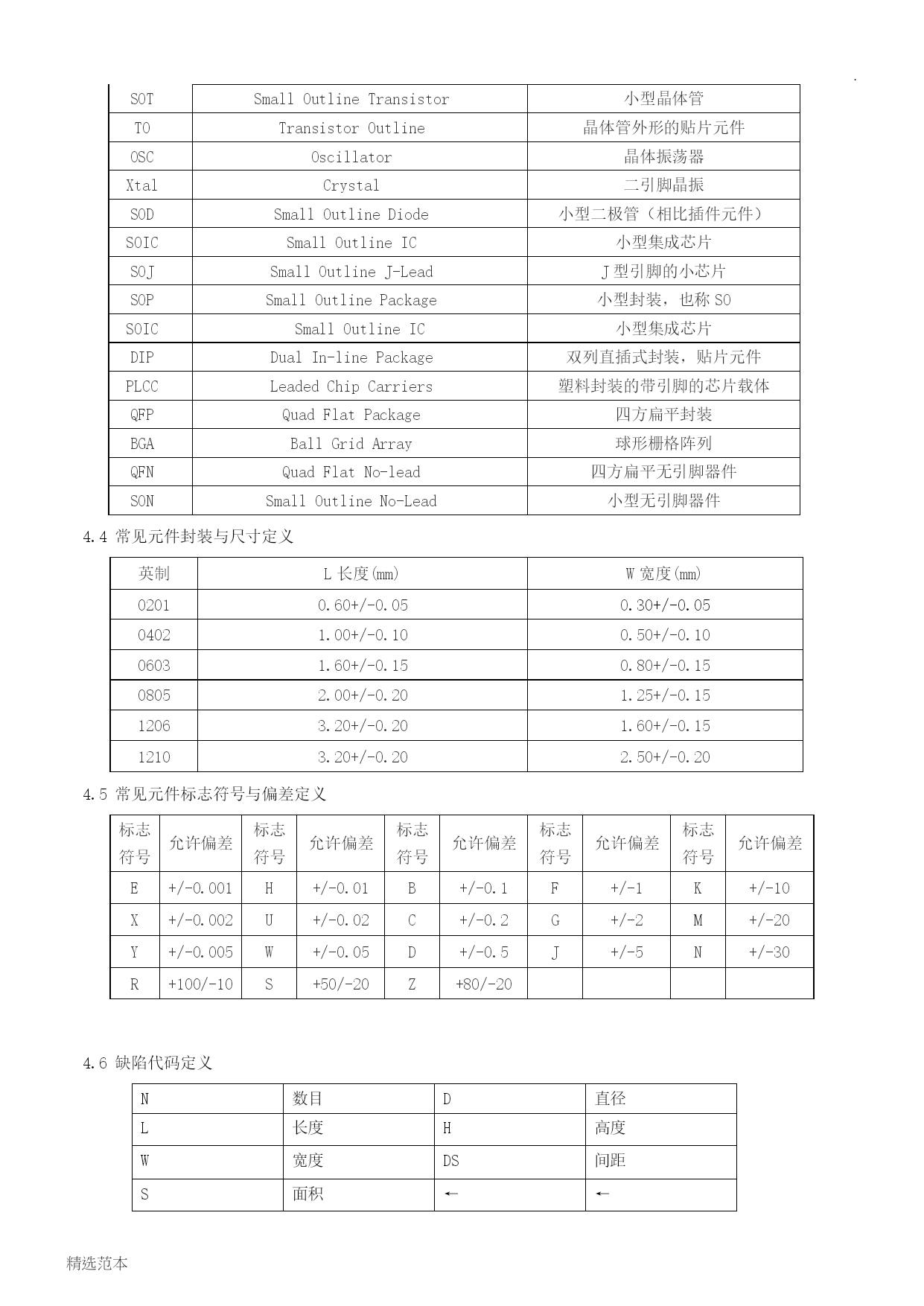

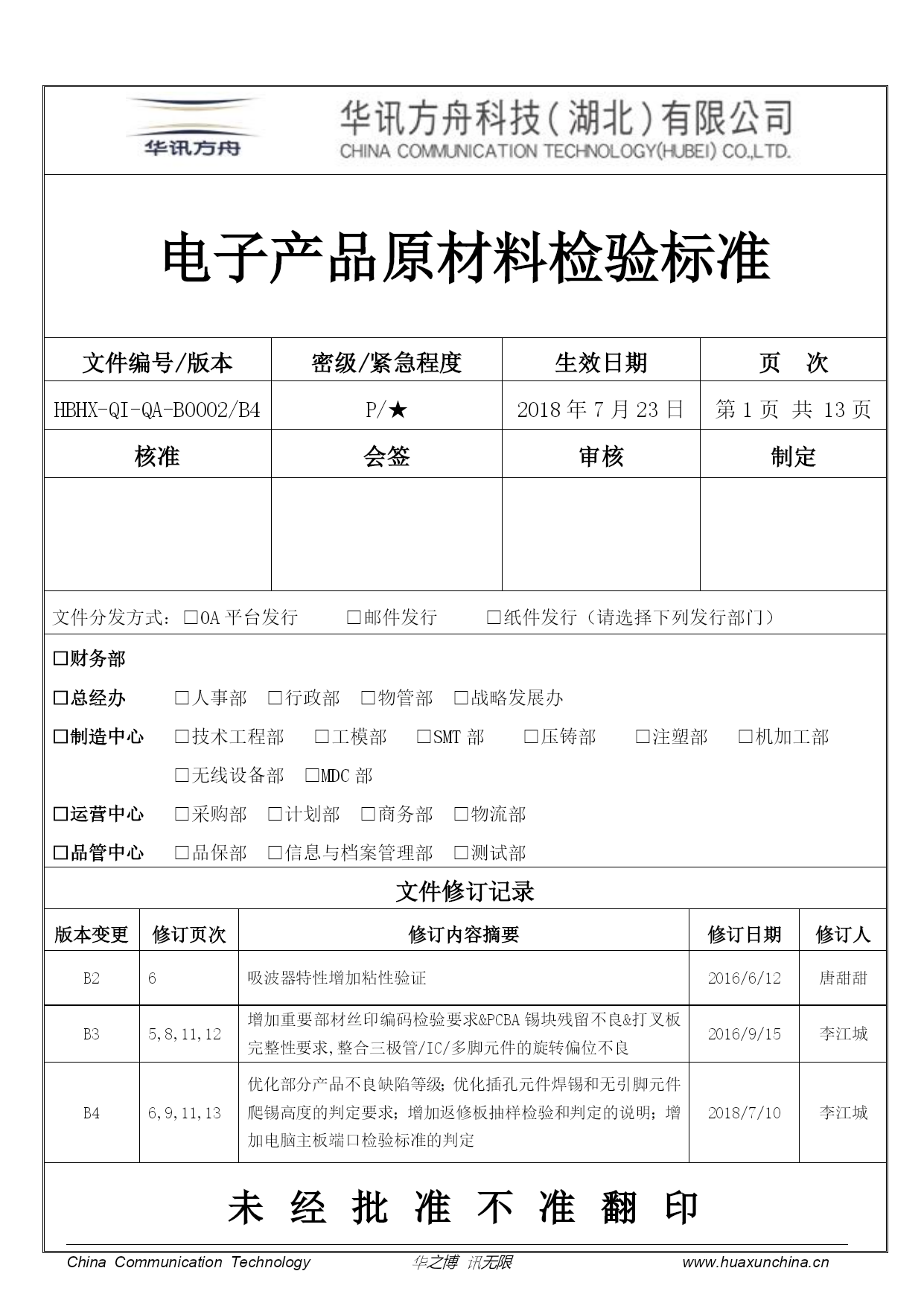

深圳市星智盛五金塑料有限公司文件控制程序文件编号QP-04-01程序文件版次A0版生效日期页次第页共NUMPAGES13页.深圳市星智盛五金塑料有限公司ISO9001精选范本ChinaCommunicationTechnology华之博讯无限www.huaxunchina.cn电子产品原材料检验标准文件编号/版本密级/紧急程度生效日期页次HBHX-QI-QA-B0002/B4P/★2018年7月23日核准会签审核制定文件分发方式：□OA平台发行□邮件发行□纸件发行（请选择下列发行部门）□财务部□总经办□人事部□行政部□物管部□战略发展办□制造中心□技术工程部□工模部□SMT部□压铸部□注塑部□机加工部□无线设备部□MDC部□运营中心□采购部□计划部□商务部□物流部□品管中心□品保部□信息与档案管理部□测试部文件修订记录版本变更修订页次修订内容摘要修订日期修订人B26吸波器特性增加粘性验证2016/6/12唐甜甜B35,8,11,12增加重要部材丝印编码检验要求&PCBA锡块残留不良&打叉板完整性要求,整合三极管/IC/多脚元件的旋转偏位不良2016/9/15李江城B46,9,11,13优化部分产品不良缺陷等级；优化插孔元件焊锡和无引脚元件爬锡高度的判定要求；增加返修板抽样检验和判定的说明；增加电脑主板端口检验标准的判定2018/7/10李江城未经批准不准翻印1.目的为检验人员明确品质质量要求，特制定此通用标准作为检验的标准，同时提供给供应商了解本公司的品质水平要求，加强品质管理。2.范围适用于本公司IQA检验、SMT车间电子类产品的检验。3.权责3.1品保部：3.1.1QE负责本标准的制定和修改。3.1.2检验人员负责参照本标准对产品进行检验。3.2制造部：生产和维修人员参照本标准对产品进行自检或互检。4.标准定义：4.1判定分为：合格、特采和拒收4.1.1合格(Pass):产品完全满足理想状况,判定为合格。4.1.2特采(Waive):产品缺陷不满足理想状况,但不影响使用功能，且能维持组装可靠度,判定为特采（走特采流程）。4.1.3拒收(Re):产品缺陷未能满足理想状况,且影响产品功能和可靠度，判定为拒收。4.2缺陷等级4.2.1严重缺陷(CRITICALDEFECT,简写CRI):不良缺陷,使产品在生产、运输或使用过程中可能出现危及人身财产安全之缺点,称为严重缺点。4.2.2主要缺陷(MAJORDEFECT,简写MAJ):不良缺陷,使产品失去全部或部分主要功能,或者相对严重影响的结构装配的不良,从而显着降低产品使用性的缺点,称为主要缺点。4.2.3次要缺陷(MINORDEFECT,简写MIN):不良缺陷,可以造成产品部分性能偏差或一般外观缺陷,虽不影响产品性能,但会使产品价值降低的缺点,称为次要缺点。4.3常见元件定义缩写英文简称英文名称中文名称ChipChip片式元件MLDMoldedBody模制本体元件CAEAluminumElectrolyticCapacitor有极性MelfMetalElectrodeFace二个金属电极SOTSmallOutlineTransistor小型晶体管TOTransistorOutline晶体管外形的贴片元件OSCOscillator晶体振荡器XtalCrystal二引脚晶振SODSmallOutlineDiode小型二极管（相比插件元件）SOICSmallOutlineIC小型集成芯片SOJSmallOutlineJ-LeadJ型引脚的小芯片SOPSmallOutlinePackage小型封装，也称SOSOICSmallOutlineIC小型集成芯片DIPDualIn-linePackage双列直插式封装，贴片元件PLCCLeadedChipCarriers塑料封装的带引脚的芯片载体QFPQuadFlatPackage四方扁平封装BGABallGridArray球形栅格阵列QFNQuadFlatNo-lead四方扁平无引脚器件SONSmallOutlineNo-Lead小型无引脚器件4.4常见元件封装与尺寸定义英制L长度(mm)W宽度(mm)02010.60+/-0.050.30+/-0.0504021.00+/-0.100.50+/-0.1006031.60+/-0.150.80+/-0.1508052.00+/-0.201.25+/-0.1512063.20+/-0.201.60+/-0.1512103.20+/-0.202.50+/-0.204.5常见元件标志符号与偏差定义标志符号允许偏差标志符号允许偏差标志符号允许偏差标志符号允许偏差标志符号允许偏差E+/-0.001H+/-0.01B+/-0.1F+
