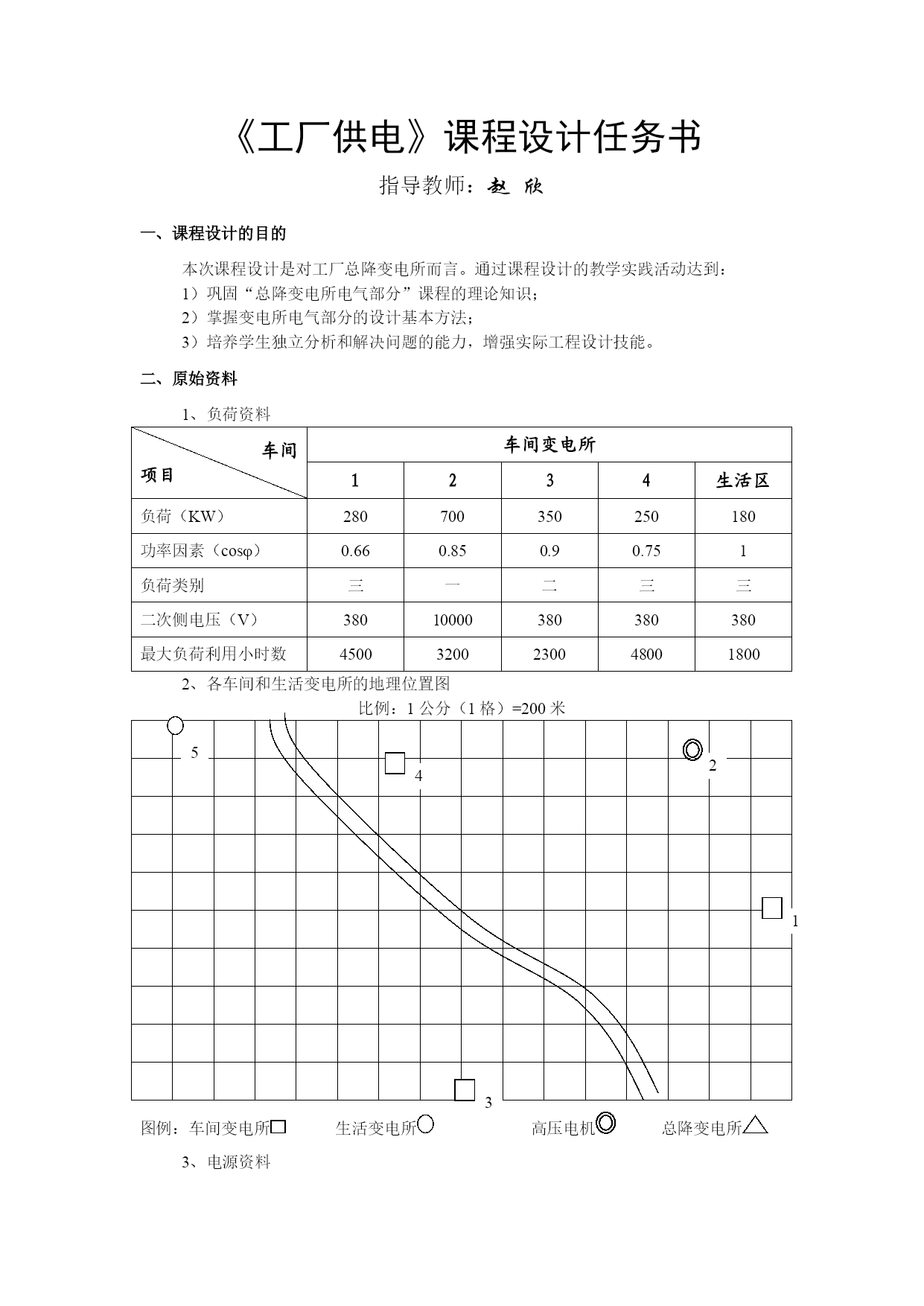

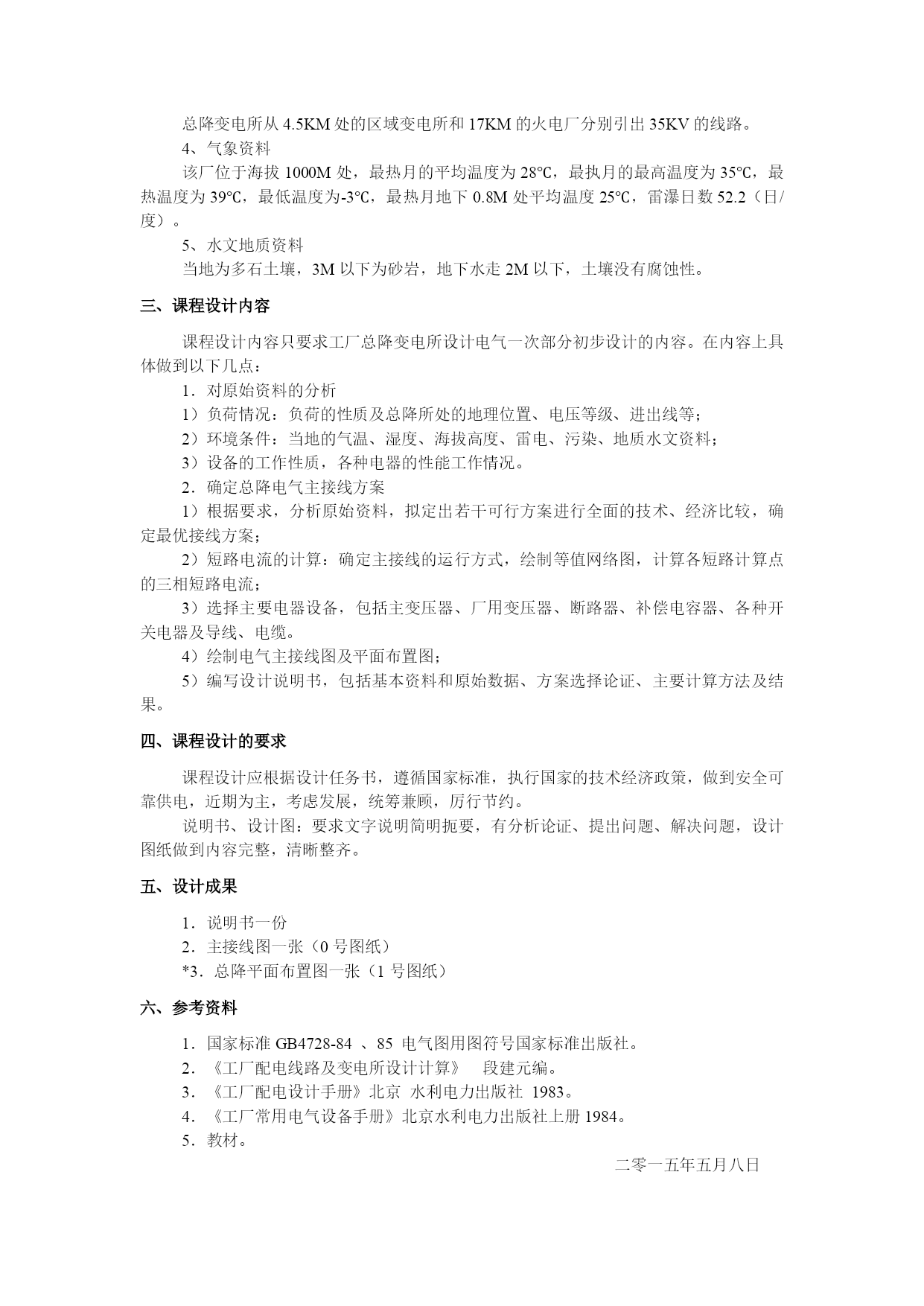

物理与电子工程学院课程设计报告课题工厂供电题目35KV总降变电所电气一次部分设计专业电气工程及其自动化学号姓名指导教师学期2014-2015-2《工厂供电》课程设计任务书指导教师：赵欣一、课程设计的目的本次课程设计是对工厂总降变电所而言。通过课程设计的教学实践活动达到：1）巩固“总降变电所电气部分”课程的理论知识；2）掌握变电所电气部分的设计基本方法；3）培养学生独立分析和解决问题的能力，增强实际工程设计技能。二、原始资料1、负荷资料车间项目车间变电所1234生活区负荷（KW）280700350250180功率因素（cos）0.660.850.90.751负荷类别三一二三三二次侧电压（V）38010000380380380最大负荷利用小时数450032002300480018002、各车间和生活变电所的地理位置图5比例：1公分（1格）=200米4213图例：车间变电所生活变电所高压电机总降变电所3、电源资料总降变电所从4.5KM处的区域变电所和17KM的火电厂分别引出35KV的线路。4、气象资料该厂位于海拔1000M处，最热月的平均温度为28℃，最执月的最高温度为35℃，最热温度为39℃，最低温度为-3℃，最热月地下0.8M处平均温度25℃，雷瀑日数52.2（日/度）。5、水文地质资料当地为多石土壤，3M以下为砂岩，地下水走2M以下，土壤没有腐蚀性。三、课程设计内容课程设计内容只要求工厂总降变电所设计电气一次部分初步设计的内容。在内容上具体做到以下几点：1．对原始资料的分析1）负荷情况：负荷的性质及总降所处的地理位置、电压等级、进出线等；2）环境条件：当地的气温、湿度、海拔高度、雷电、污染、地质水文资料；3）设备的工作性质，各种电器的性能工作情况。2．确定总降电气主接线方案1）根据要求，分析原始资料，拟定出若干可行方案进行全面的技术、经济比较，确定最优接线方案；2）短路电流的计算：确定主接线的运行方式，绘制等值网络图，计算各短路计算点的三相短路电流；3）选择主要电器设备，包括主变压器、厂用变压器、断路器、补偿电容器、各种开关电器及导线、电缆。4）绘制电气主接线图及平面布置图；5）编写设计说明书，包括基本资料和原始数据、方案选择论证、主要计算方法及结果。四、课程设计的要求课程设计应根据设计任务书，遵循国家标准，执行国家的技术经济政策，做到安全可靠供电，近期为主，考虑发展，统筹兼顾，厉行节约。说明书、设计图：要求文字说明简明扼要，有分析论证、提出问题、解决问题，设计图纸做到内容完整，清晰整齐。五、设计成果1．说明书一份2．主接线图一张（0号图纸）*3．总降平面布置图一张（1号图纸）六、参考资料1．国家标准GB4728-84、85电气图用图符号国家标准出版社。2．《工厂配电线路及变电所设计计算》段建元编。3．《工厂配电设计手册》北京水利电力出版社1983。4．《工厂常用电气设备手册》北京水利电力出版社上册1984。5．教材。二零一五年五月八日35KV总降变电所电气一次部分设计学生：指导老师：摘要：工厂供电，就是指工厂所需电能的供应和分配问题。总所周知，电能是现代工业生产的主要能源与动力。电能既易于由其他形式的能量转换而来，又易于转换为其他形式的能量，它的输送和分配既简单经济又便于控制，调节和测量，又利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。从而搞好工业企业供电工作对于整个工业生产发展，实现工业现代化具有十分重要的意义。工厂供电设计是整个工厂设计的重要组成部分，工厂供电设计的质量影响到工厂的生产及其发展，作为即将从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。本设计是对某工厂总降压变电所一次系统设计，其理论基础是《工厂供电》。本设计主要进行了全厂的负荷计算及无功功率补偿的确定，它是以后设备选择的主要依据；主要确定了变电所变压器台数，容量及主接线方案；主要进行了短路电流的计算，它是进行设备校验的重要数据；主要进行了变电所一次设备的选型及校验；主要确定了变电所的位置和变压器的形式；主要确实了变电所进出线及厂区配电线路。关键词：工厂供电，配电线路，变电所，选型，校验The35KValwaysdeclinessubstationelectricityapartadesignUndergraduate:Supervisor:Abstract:Powersupplyinfactorymeansthesupplyanddistributionofonefact
