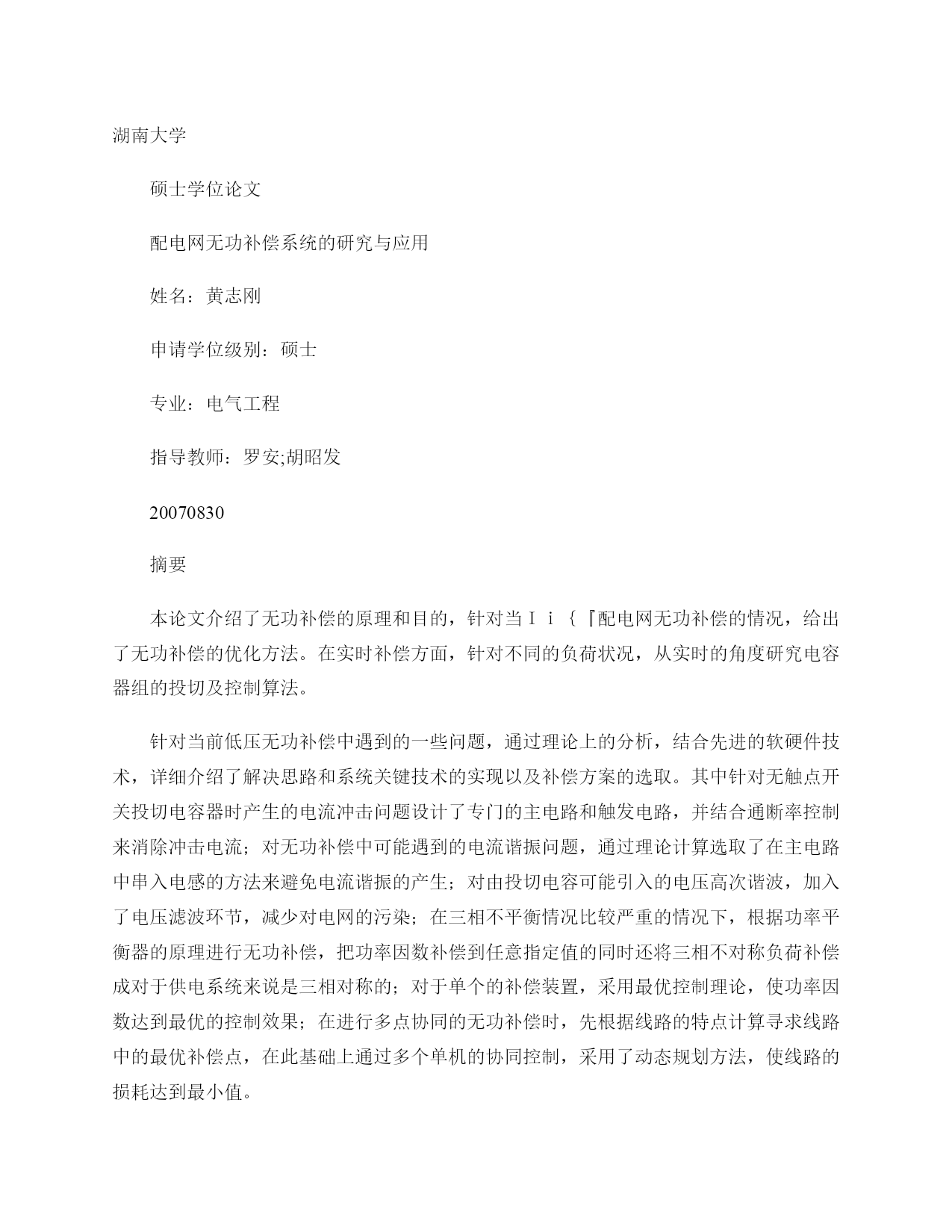

配电网无功补偿系统的研究与应用（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）湖南大学硕士学位论文配电网无功补偿系统的研究与应用姓名：黄志刚申请学位级别：硕士专业：电气工程指导教师：罗安;胡昭发20070830摘要本论文介绍了无功补偿的原理和目的，针对当Ｉｉ｛『配电网无功补偿的情况，给出了无功补偿的优化方法。在实时补偿方面，针对不同的负荷状况，从实时的角度研究电容器组的投切及控制算法。针对当前低压无功补偿中遇到的一些问题，通过理论上的分析，结合先进的软硬件技术，详细介绍了解决思路和系统关键技术的实现以及补偿方案的选取。其中针对无触点开关投切电容器时产生的电流冲击问题设计了专门的主电路和触发电路，并结合通断率控制来消除冲击电流；对无功补偿中可能遇到的电流谐振问题，通过理论计算选取了在主电路中串入电感的方法来避免电流谐振的产生；对由投切电容可能引入的电压高次谐波，加入了电压滤波环节，减少对电网的污染；在三相不平衡情况比较严重的情况下，根据功率平衡器的原理进行无功补偿，把功率因数补偿到任意指定值的同时还将三相不对称负荷补偿成对于供电系统来说是三相对称的；对于单个的补偿装置，采用最优控制理论，使功率因数达到最优的控制效果；在进行多点协同的无功补偿时，先根据线路的特点计算寻求线路中的最优补偿点，在此基础上通过多个单机的协同控制，采用了动态规划方法，使线路的损耗达到最小值。该装置目前在韶关冶炼厂已投入运行，运行结果表明，该装置不仅响应速度快，数据传输可靠，控制精度高，而且操作简单，易维护，很好的满足了控制要求。关键字：无功补偿；无触点开关；谐波；最优补偿点ＩｌＡＢＳＴＲＡＣＴＩｎｔｈｉｓｐａｐｅｒｔｈｅｐｒｉｎｃｉｐｌｅａｎｄｐｕｒｐｏｓｅｏｆｒｅａｃｔｉｖｅｐｏｗｅｒｃｏｍｐｅｎｓａｔｉｏｎａｌｅｐｒｅｓｅｎｔｅｄ．Ａｃｃｏｒｄｉｎｇｔｏｔｈｅｃｕｒｒｅｎｔｓｉｔｕａｔｉｏｎｏｆｒｅａｃｔｉｖｅｐｏｗｅｒｃｏｍｐｅｎｓａｔｉｏｎｆｒｏｍｔｈｅｄｉｓｔｒｉｂｕｔｉｏｎｓｙｓｔｅｍ，ｒｅａｃｔｉｖｅｐｏｗｅｒｏｐｔｉｍｉｚａｔｉｏｎｍｅｔｈｏｄｉｓｇｉｖｅｎ．Ｉｎｒｅａｌ－ｔｉｍｅｃｏｍｐｅｎｓａｔｉｏｎ，ｆｏｒｄｉｆｆｅｒｅｎｔｌｏａｄｃｏｎｄｉｔｉｏｎｓ，ｔｈｅｃｏｎｔｒｏｌｏｆｃａｐａｃｉｔｏｒ’Ｓｓｗｉｔｃｈｉｎｇｉｓｒｅｓｅａｒｃｈｅｄｉｎｔｈｅｖｉｅｗｏｆｔｈｅｒｅａｌ—ｔｉｍｅ．Ｂｙｔｈｅｏｒｙａｎａｌｙｚｉｎｇａｎｄｕｓｉｎｇａｄｖａｎｃｅｄｈａｒｄｗａｒｅａｎｄｓｏｆｔｗａｒｅｔｅｃｈｎｏｌｏｇｙ，ｔｈｉｓｐａｐｅｒｄｅｔａｉｌｅｄｌｙｉｎｔｒｏｄｕｃｅｓｓｏｌｕｔｉｏｎｗａｙｓ，ｔｈｅｒｅａｌｉｚａｔｉｏｎｏｆｓｙｓｔｅｍ＇ｓｋｅｙｔｅｃｈｎｏｌｏｇｙａｎｄｔｈｅＶａｔｃｏｍｐｅｎｓａｔｉｏｎｓｃｈｅｍｅｉｎｏｒｄｅｒｔｏｓｏｌｖｅｔｈｅｐｒｏｂｌｅｍｏｆＶａｒｃｏｍｐｅｎｓａｔｉｏｎｉｎｌｏｗｖｏｌｔａｇｅ．Ｔｏｓｏｌｖｅｔｈｅｃｕｒｒｅｎｔｉｍｐｕｌｓｅｐｒｏｂｌｅｍｗｈｅｎｔｈｅｎｏｎ—ｃｏｎｔａｃｔｏｒｓｗｉｔｃｈｏｎｏｒｃｕｔｏｆｆｔｈｅｃａｐａｃｉｔａｎｃｅ，ｗｅｐａｒｔｉｃｕｌａｒｌｙｄｅｓｉｇｎｔｈｅｍａｉｎｃｉｒｃｕｉｔａｎｄｔｈｅｔｒｉｇｇｅｒｃｉｒｃｕｉｔａｎｄｕｓｅｔｈｅｏｐｅｎ－ｏｆｆｒａｔｉｏｃｏｎｔｒｏｌｗａｙｓｔｏｅｌｉｍｉｎａｔｅｉｍｐｕｌｓｅｃｕｒｒｅｎｔ．Ｉｎｏｒｄｅｒｔｏｓｈｕｎｔｈｅｃｕｒｒｅｎｔｒｅｓｏｎａｎｃｅ，ｗｅｕｓｅｓｅｒｉｅｓｉｎｄｕｃｔａｎｃｅｉｎｍａｉｎｃｉｒｃｕｉｔｔｏａｖｏｉｄｔｈｅｈａｒｍｏｎｉｃｃｕｒｒｅｎｔｂｙｔｈｅｏｒｙｃｏｍｐｕｔａｔｉｏｎ．Ｗｅａｄｄｖｏｌｔａｇｅｈａｒｍｏｎｉｃｆｉｌｔｅｒｔｏｒｅｄｕｃｅｔｈｅｈａｒｍｗｈｉｃｈｖｏｌｔａｇｅｈａｒｍｏｎｉｃｄｏｔｏｐｏｗｅｒｓｙｓｔｅｍ．Ｉｎｔｈｅｓｅｖｅｒｅｐｏｗｅｒｓｙｓｔｅｍｕｎｂａｌａｎｃｅｓｉｔｕａｔｉｏｎ，ｗｅｕｓｅｔｈｅｐｏｗｅｒｂａｌａｎｃｅｉｍｐｌｅｍｅｎｔｐｒｉｎｃｉｐｌｅｔｏｄｏＶａｒｃｏｍｐｅｎｓａｔｉｏｎ．ＷｅＣａｎｍａｋｅｔｈｅｐｏｗｅｒｆａｃｔｏｒｒｅａｃｈｇｉｖｅｎｖａｌｕｅａｎｄｍａｋｅｔｈｅｔｈｒｅｅｐｈａｓｅｌｏａｄｂｅｃｏｍｅｂａｌａｎｃｅｉｎｔｈｅｓａｌｎｅｔｉｍｅ．Ｗｅｍａｋｅｔｈｅｐｏｗｅｒｆａｃｔｏｒｇｅｔｏｐｔｉｍｕｍｃｏｎｔｒｏｌｅｆｆｅｃｔｂｙｕｓｉｎｇｏｐｔｉｍｕｍｃｏｎｔｒｏｌｔｈｅｏｒｙｔｏａｓｉｎｇｌｅｃｕｎｔｒｏ｜ａｐｐｌｉａｎｃｅ．Ｔｏｍｕｌｔｉ—ａｐｐｌｉａｎｃｅ，ｆｉｒｓｔｗｅｇｅｔｔｈｅｍｏｓｔｏｐｔｉｍｕｍＶａｒｃｏｍｐｅｎｓａｔｉｏｎｎｏｄｅｓ
