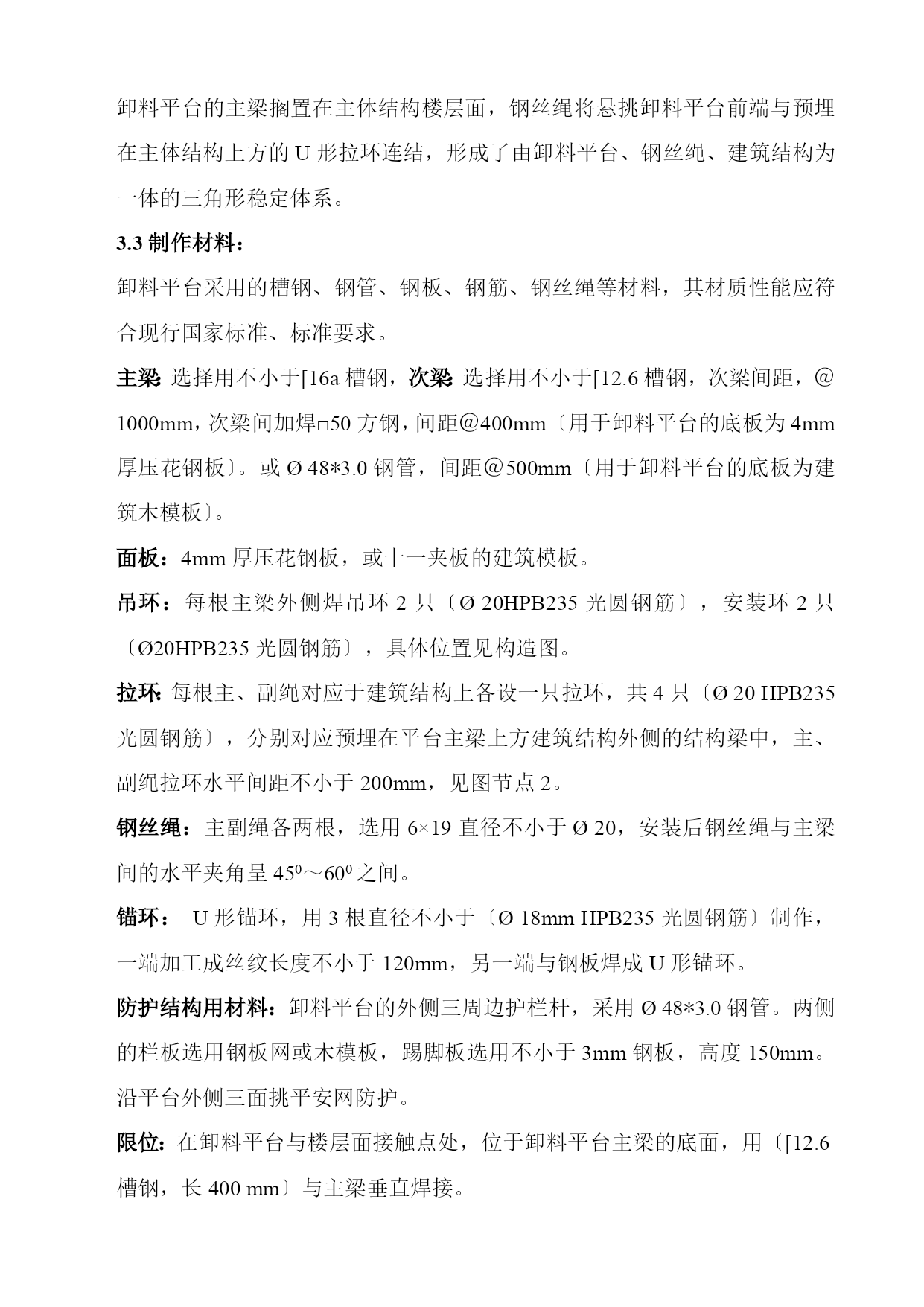

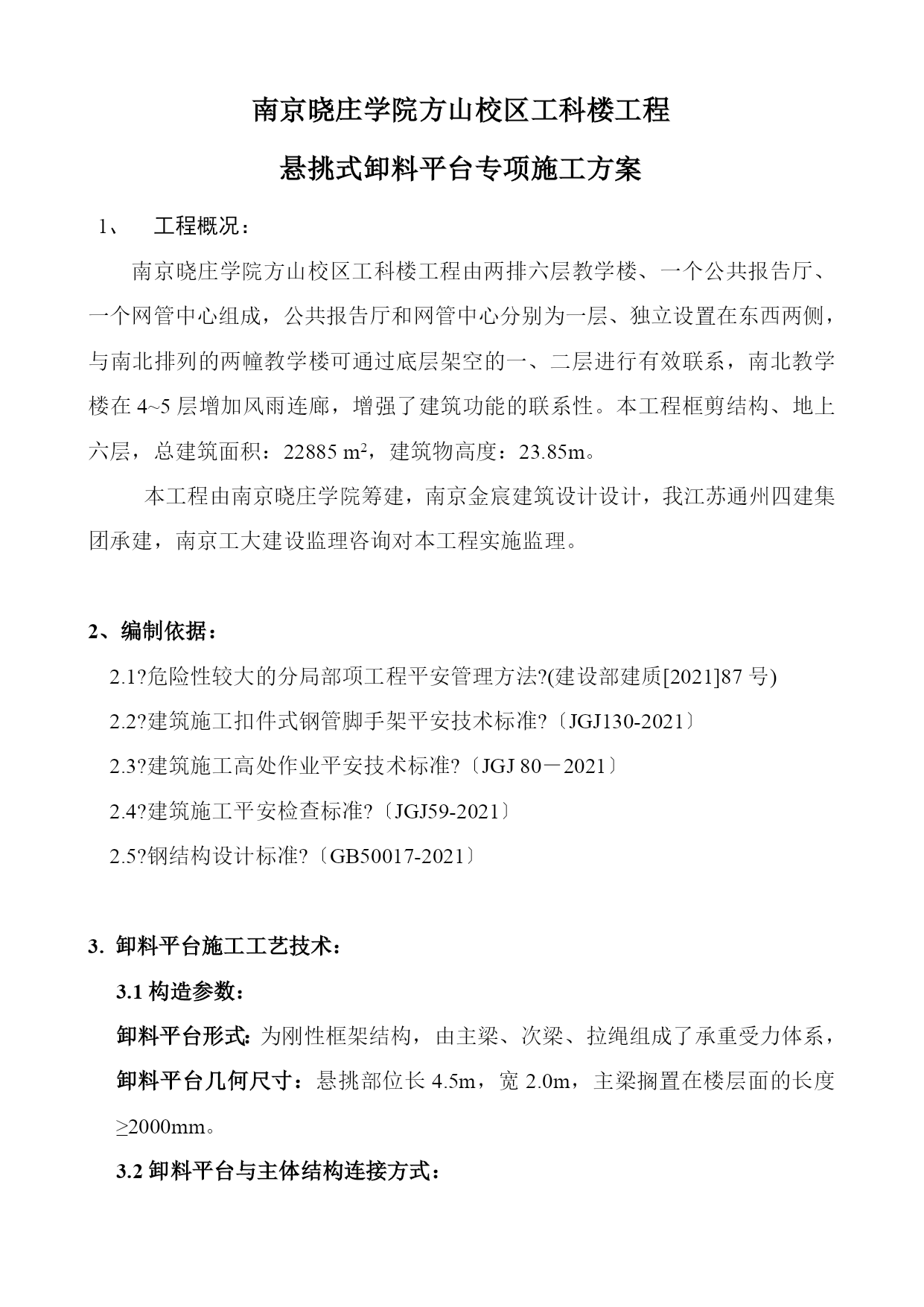

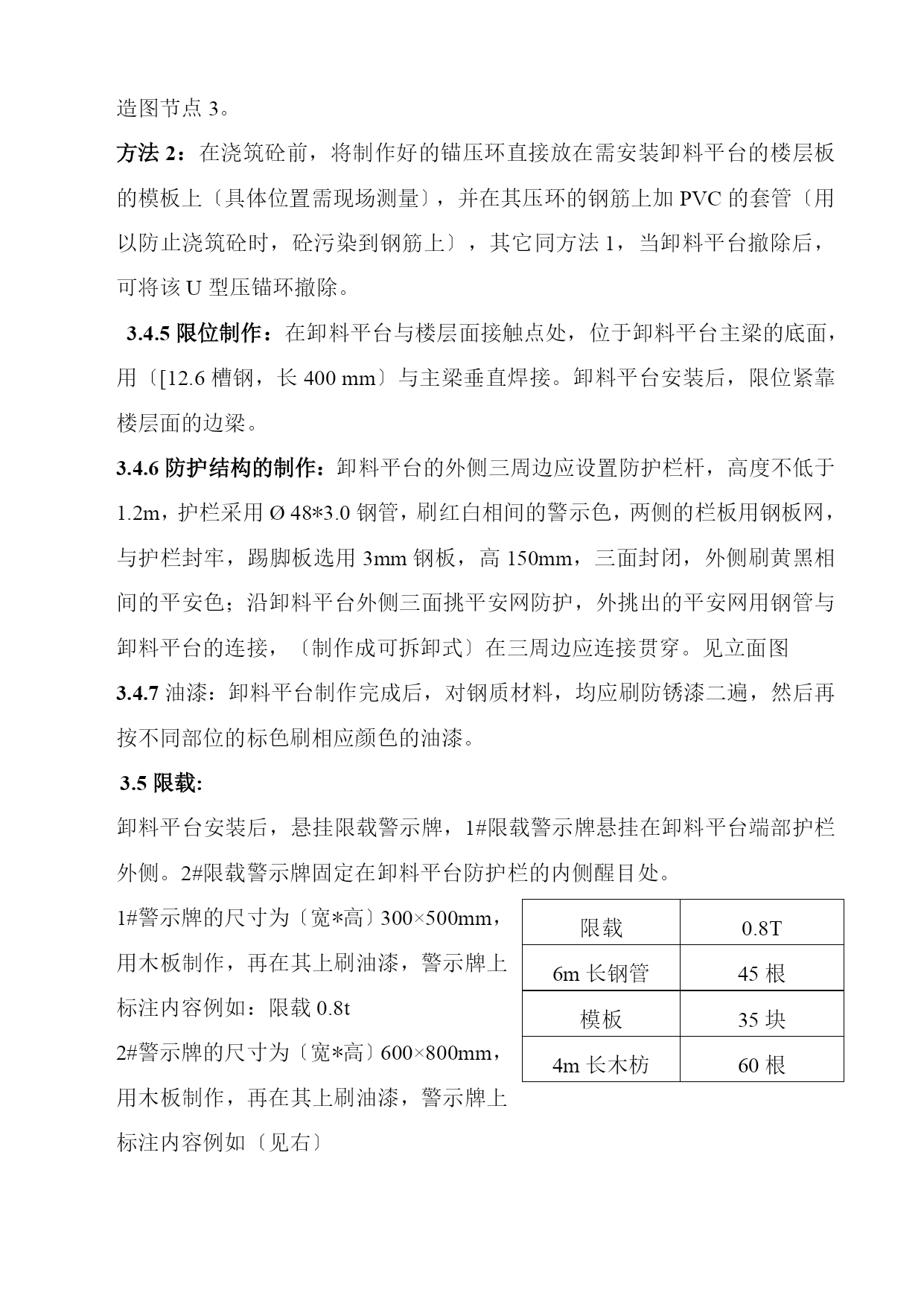

南京晓庄学院方山校区工科楼项目卸料平台专项施工方案【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）南京晓庄学院方山校区工科楼工程悬挑式卸料平台专项施工方案工程概况：南京晓庄学院方山校区工科楼工程由两排六层教学楼、一个公共报告厅、一个网管中心组成，公共报告厅和网管中心分别为一层、独立设置在东西两侧，与南北排列的两幢教学楼可通过底层架空的一、二层进行有效联系，南北教学楼在4~5层增加风雨连廊，增强了建筑功能的联系性。本工程框剪结构、地上六层，总建筑面积：22885m2，建筑物高度：23.85m。本工程由南京晓庄学院筹建，南京金宸建筑设计设计，我江苏通州四建集团承建，南京工大建设监理咨询对本工程实施监理。2、编制依据：2.1?危险性较大的分局部项工程平安管理方法?(建设部建质[2021]87号)2.2?建筑施工扣件式钢管脚手架平安技术标准?〔JGJ130-2021〕2.3?建筑施工高处作业平安技术标准?〔JGJ80－2021〕2.4?建筑施工平安检查标准?〔JGJ59-2021〕2.5?钢结构设计标准?〔GB50017-2021〕3.卸料平台施工工艺技术：3.1构造参数：卸料平台形式：为刚性框架结构，由主梁、次梁、拉绳组成了承重受力体系，卸料平台几何尺寸：悬挑部位长4.5m，宽2.0m，主梁搁置在楼层面的长度≥2000mm。3.2卸料平台与主体结构连接方式：卸料平台的主梁搁置在主体结构楼层面，钢丝绳将悬挑卸料平台前端与预埋在主体结构上方的U形拉环连结，形成了由卸料平台、钢丝绳、建筑结构为一体的三角形稳定体系。3.3制作材料：卸料平台采用的槽钢、钢管、钢板、钢筋、钢丝绳等材料，其材质性能应符合现行国家标准、标准要求。主梁：选择用不小于[16a槽钢，次梁：选择用不小于[12.6槽钢，次梁间距，＠1000mm，次梁间加焊□50方钢，间距＠400mm〔用于卸料平台的底板为4mm厚压花钢板〕。或Ø48*3.0钢管，间距＠500mm〔用于卸料平台的底板为建筑木模板〕。面板：4mm厚压花钢板，或十一夹板的建筑模板。吊环：每根主梁外侧焊吊环2只〔Ø20HPB235光圆钢筋〕，安装环2只〔Ø20HPB235光圆钢筋〕，具体位置见构造图。拉环：每根主、副绳对应于建筑结构上各设一只拉环，共4只〔Ø20HPB235光圆钢筋〕，分别对应预埋在平台主梁上方建筑结构外侧的结构梁中，主、副绳拉环水平间距不小于200mm，见图节点2。钢丝绳：主副绳各两根，选用6×19直径不小于Ø20，安装后钢丝绳与主梁间的水平夹角呈450～600之间。锚环：U形锚环，用3根直径不小于〔Ø18mmHPB235光圆钢筋〕制作，一端加工成丝纹长度不小于120mm，另一端与钢板焊成U形锚环。防护结构用材料：卸料平台的外侧三周边护栏杆，采用Ø48*3.0钢管。两侧的栏板选用钢板网或木模板，踢脚板选用不小于3mm钢板，高度150mm。沿平台外侧三面挑平安网防护。限位：在卸料平台与楼层面接触点处，位于卸料平台主梁的底面，用〔[12.6槽钢，长400mm〕与主梁垂直焊接。3.4.卸料平台制作3.4.1卸料平台采用型钢制作，各个节点焊接连接，制作成刚性框架结构，用钢丝绳组与建筑结构可靠拉结。3.4.2卸料平台主梁〔[16a槽钢〕，次梁〔[12.6槽钢〕，次梁垂直于主梁，并与主梁焊接。见图。底板：方法1：满铺4mm厚压花钢板，钢板与主、次梁、方钢焊接牢固。此法中，应在顺着主梁方向，垂直于次梁，焊□50方钢间距＠500mm，作为钢板楞，方钢的上口面与主次梁的上外表相平。方法2：满铺十一夹板的建筑模板，此法应用Ø48*3.0钢管，间距＠500mm，与主梁垂直焊接，上面再铺50*100木枋，木枋的上口与主、次梁的上外表相平，然后再在其上满铺十一夹板的建筑模板，并与防护栏杆的周边密封。3.4.3吊环、安装环与主梁满焊，焊缝隙长度不小于120mm，见节点图13.4.4锚环的制作：〔可拆卸式锚环〕卸料平台主梁的压锚环，制作成可拆卸式。U型压环：选用圆钢〔HPB235〕一般长度为360mm〔当楼板厚度大于120mm时，再增加圆钢的长度〕，〔长度取值为楼板厚度+平台主梁高度+丝纹长度+压板厚度+100mm〕，具体视现场楼板的厚度确定，将圆钢一端加工成长度不少于120mm丝纹，另一端垂直与200×50×10mm的钢板焊接，两根圆钢焊在钢板的中心线上，距钢板两端各50mm，与钢板焊成U形压锚环。方法1：在楼层面浇筑砼前，先在楼层面需要安装卸料平台的压锚环位置，预埋两根直径Ø20的钢套管，与楼层上的钢筋固定，砼浇筑后，楼板上形成了直径20圆孔。当卸料平台的主梁安装后，将该U形压锚环从楼层底穿过楼层板上预留的孔洞，其上
