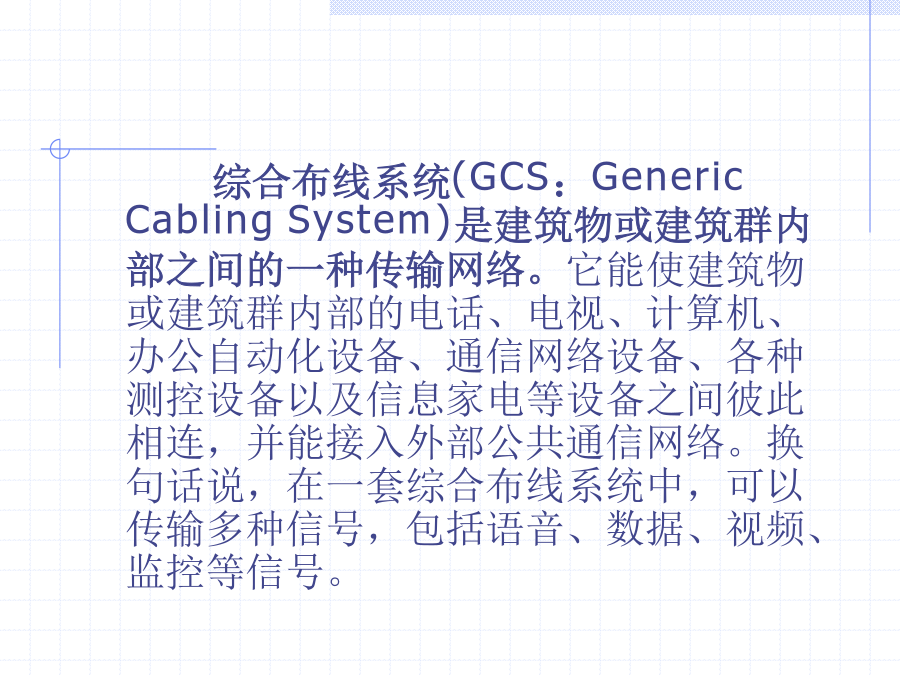

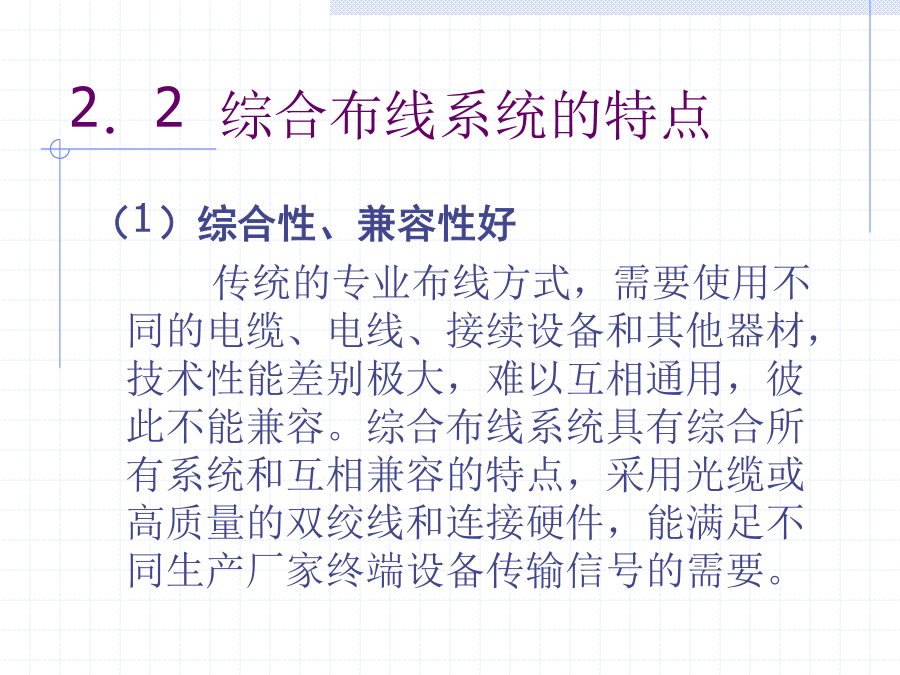

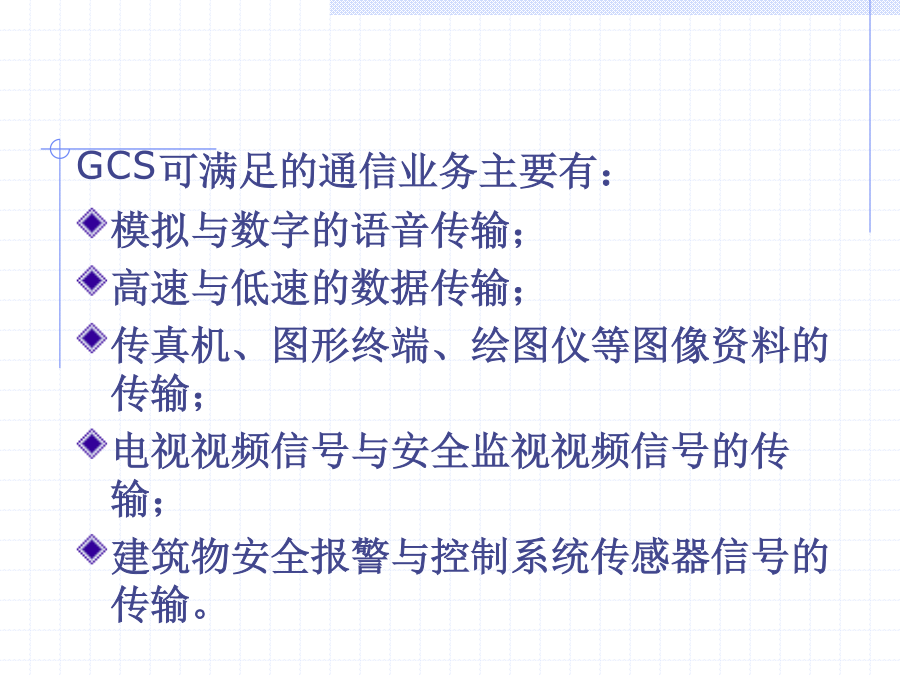

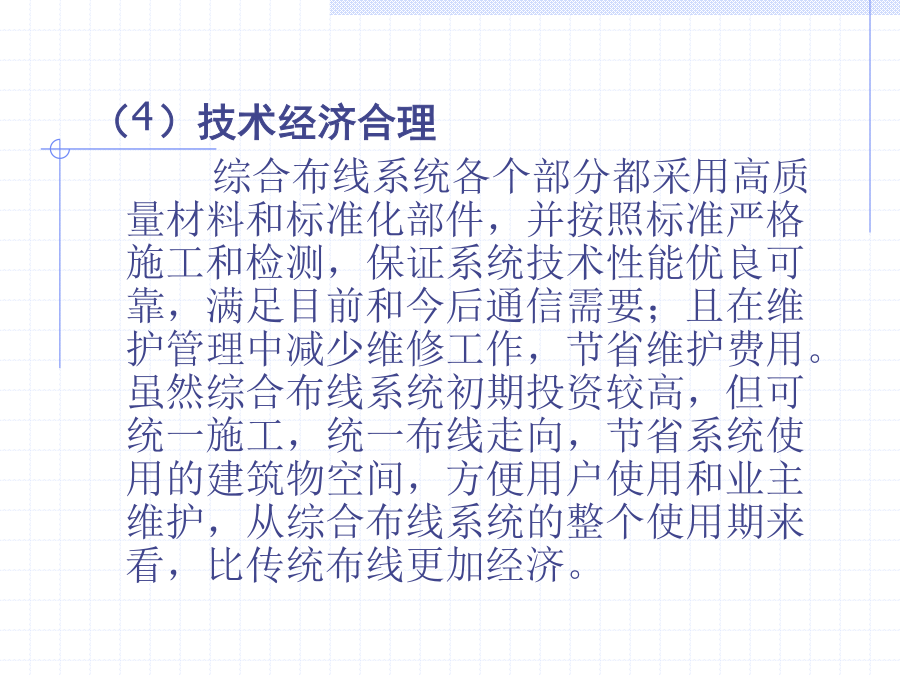

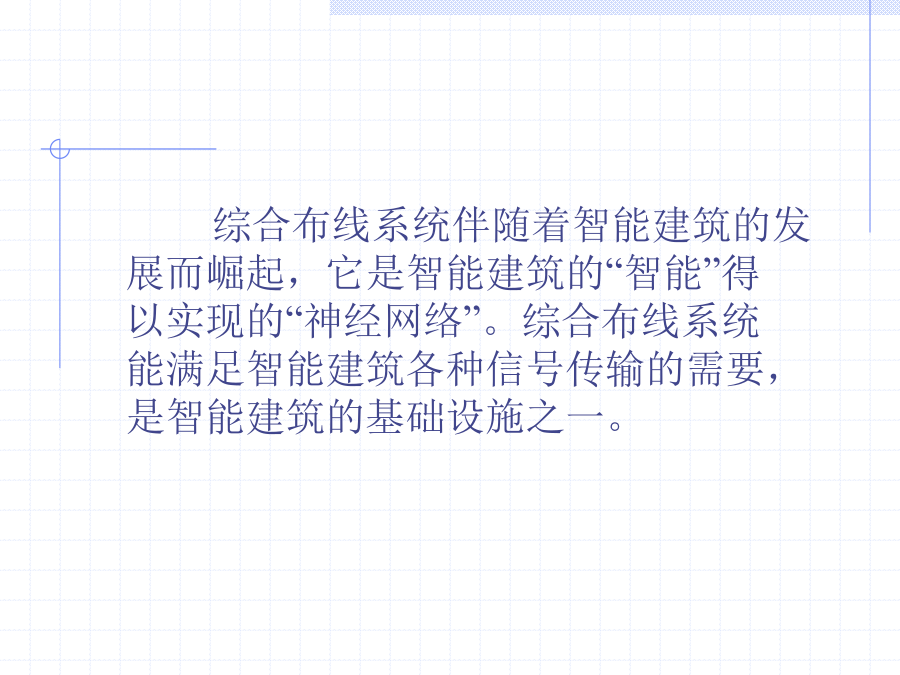

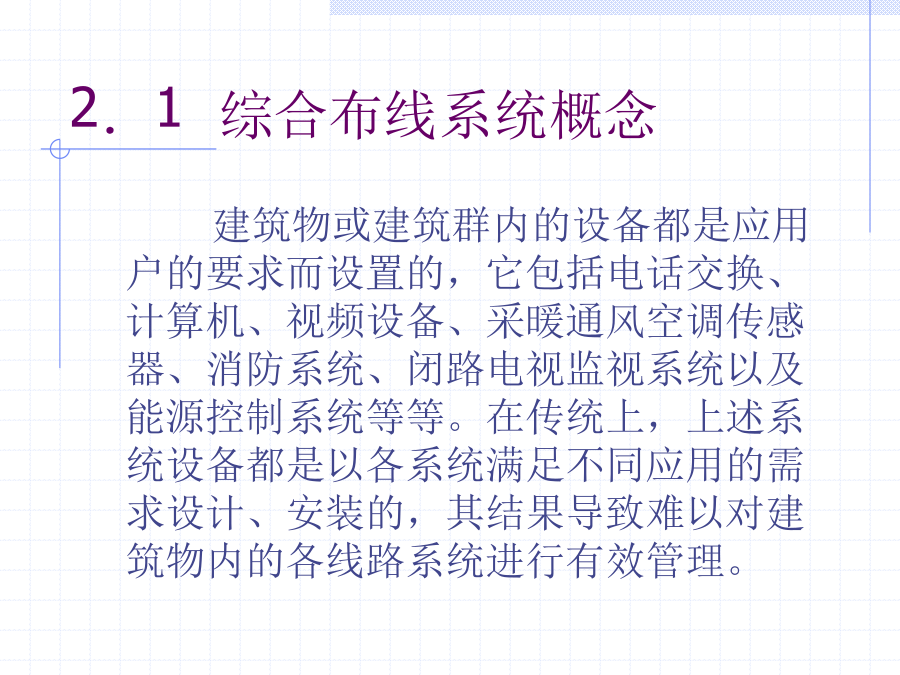

综合布线系统伴随着智能建筑的发展而崛起，它是智能建筑的“智能”得以实现的“神经网络”。综合布线系统能满足智能建筑各种信号传输的需要，是智能建筑的基础设施之一。GCS可满足的通信业务主要有：模拟与数字的语音传输；高速与低速的数据传输；传真机、图形终端、绘图仪等图像资料的传输；电视视频信号与安全监视视频信号的传输；建筑物安全报警与控制系统传感器信号的传输。2．1综合布线系统概念综合布线系统(GCS：GenericCablingSystem)是建筑物或建筑群内部之间的一种传输网络。它能使建筑物或建筑群内部的电话、电视、计算机、办公自动化设备、通信网络设备、各种测控设备以及信息家电等设备之间彼此相连，并能接入外部公共通信网络。换句话说，在一套综合布线系统中，可以传输多种信号，包括语音、数据、视频、监控等信号。综合布线系统一般由以下的部件组成：传输介质；跳线与对接的配线架硬件；插座、插头、接头；转换适配器；信号传输及转换设备；电气保护设备；支持硬件(如测试工具等)。2．2综合布线系统的特点（2）灵活性、适应性强采用传统的专业布线系统时，如需改变终端设备的位置和数量，必须敷设新的缆线和安装新的设备，且在施工中有可能使相邻的线对发生传送信号中断或质量下降。增加工程投资和施工时间，因此，传统的专业布线系统的灵活性和适应性差。在综合布线系统中任何信息点都能连接不同类型的终端设备，当设备数量和位置发生变化时，只需采用简单的插接，便可实现新的配置。（3）便于今后扩建和维护管理综合布线系统的网络结构一般采用星形结构，各条线路独立，在改建或扩建时互不影响。综合布线系统的所有布线部件采用积木式的标准件和模块化设计。因此，部件容易更换，便于隔离和排除障碍，且采用集中管理方式，有利于测试和维修，节约维护费用和提高工作效率。（4）技术经济合理综合布线系统各个部分都采用高质量材料和标准化部件，并按照标准严格施工和检测，保证系统技术性能优良可靠，满足目前和今后通信需要；且在维护管理中减少维修工作，节省维护费用。虽然综合布线系统初期投资较高，但可统一施工，统一布线走向，节省系统使用的建筑物空间，方便用户使用和业主维护，从综合布线系统的整个使用期来看，比传统布线更加经济。2．3综合布线系统的构成（1）垂直干线子系统垂直干线子系统由建筑物内所有的(垂直)干线多对数线缆所组成，即由多对数铜缆、同轴电缆和多模光缆以及连接光缆的相关支撑硬件所组成，提供设备间总(主)配线架(箱)与干线接线间楼层配线架(箱)之间的干线路由。（2）水平子系统水平子系统由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成；水平布线线缆均沿大楼的地面或吊平顶中布线，最大水平线缆长度不超过90m。（3）工作区子系统工作区子系统由工作区内的终端设备连接到信息插座的连接线缆所组成。它包括带有多芯插头的连接线缆和连接器(适配器)，起到工作区的终端设备与信息插座插入孔之间的连接匹配作用。（4）建筑群子系统建筑群子系统将一个建筑物中的线缆延伸到建筑物群的另一些建筑物中的通信设备和装置上，它由电缆、光缆和入楼处线缆上过流过压的电气保护设备等相关硬件所组成。2．4综合布线系统的传输介质（2）双绞线的种类及应用2．4．2光纤（1）光纤与光缆光纤是由纤芯、包层及保护性涂覆层组成。纤芯是一种比头发丝还细的(50—100μm)柔软并能传导光线的介质。由于纤芯的折射率高于包层的折射率，使得光信号被包围在光纤内进行，从而达到传输信息的目的。为保护光纡的传输性能和机械性能免受环境变化的影响，根据实际应用的需要，选择不同聚合材料或钢带防护层及防水材料将光纤包覆起来，就形成了光缆。（2）光缆的特点光缆较之电缆具有以下优点：光缆信息容量大，数据传输率可达几百万到数十亿bit/s。一根筷子粗细的光缆可容纳数万路电话和数百路电视信号。光缆信号传输衰减小，通信距离比电缆大得多，传输距离可达1000km以上。光缆耐辐射，各种设备产生的电磁辐射对它不起作用，外界环境对信息传输没有影响，而且信息传输过程中也没有向外的电磁辐射，因此可避免外界窃听，安全可靠，保密性能好。2．4．3同轴电缆同轴电缆允许在较宽的频率范围内工作，其结构是一个空心外部圆柱形导体围裹着一个内部的导体。内部导体可以是单股实心线也可以是绞合线；外部导体可以是单股线也可以是编织线。内部导体用规则间隔的绝缘环或者用固体绝缘材料固定。外部导体用一个罩或者屏蔽层覆盖。广泛应用于计算机网络中的两类同轴电缆分别是：50Ω和75Ω。50Ω同轴电缆只用于数字信号的传输。75Ω的同轴电缆用于频分多路复用的模拟信号传输，还用于不使用频分多路复用的高速数字信号传输和模拟信号传输。价格介于双绞线和光纤之间。2．5综合布线系统
