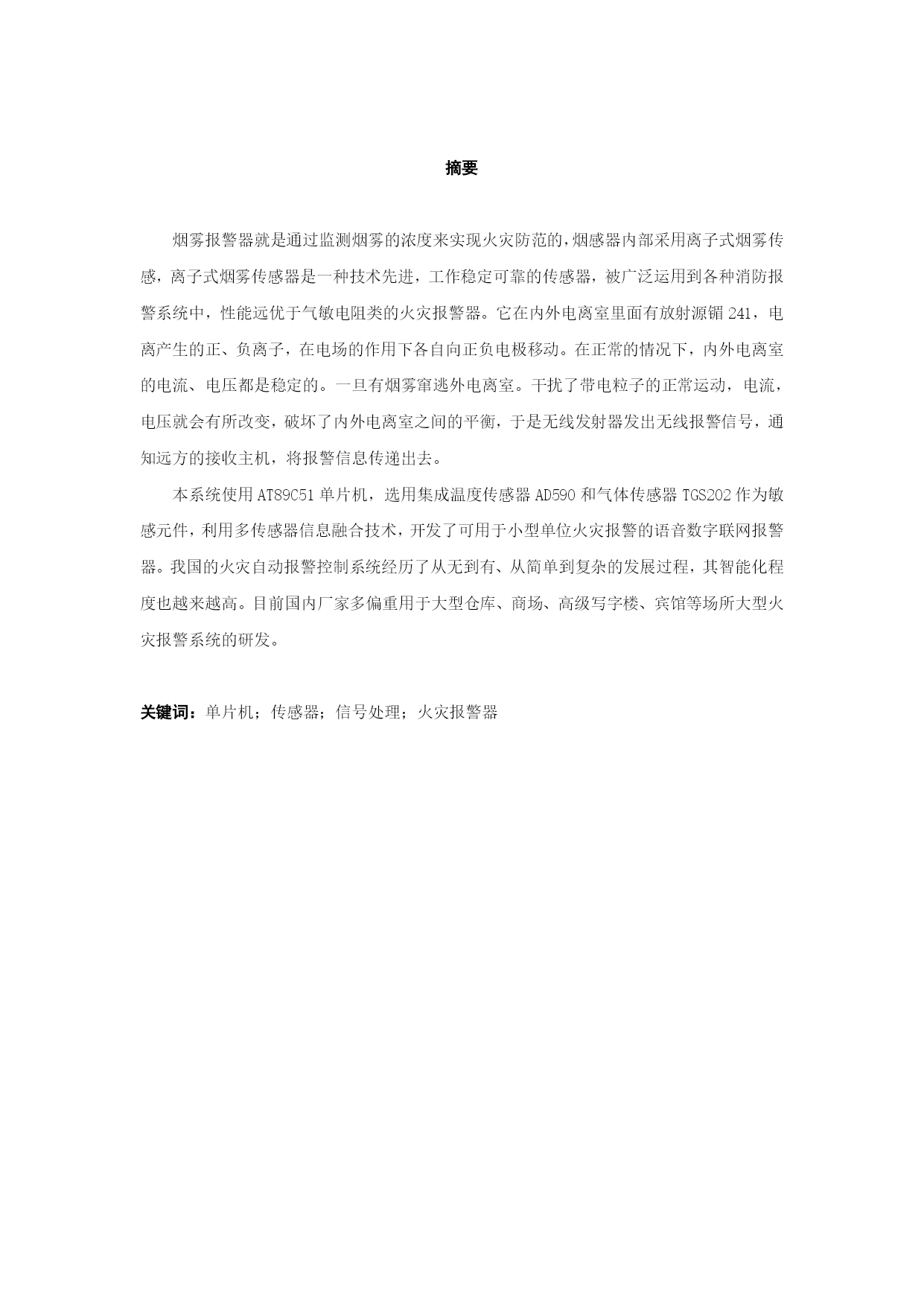

摘要烟雾报警器就是通过监测烟雾的浓度来实现火灾防范的，烟感器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。它在内外电离室里面有放射源镅241，电离产生的正、负离子，在电场的作用下各自向正负电极移动。在正常的情况下，内外电离室的电流、电压都是稳定的。一旦有烟雾窜逃外电离室。干扰了带电粒子的正常运动，电流，电压就会有所改变，破坏了内外电离室之间的平衡，于是无线发射器发出无线报警信号，通知远方的接收主机，将报警信息传递出去。本系统使用AT89C51单片机，选用集成温度传感器AD590和气体传感器TGS202作为敏感元件，利用多传感器信息融合技术，开发了可用于小型单位火灾报警的语音数字联网报警器。我国的火灾自动报警控制系统经历了从无到有、从简单到复杂的发展过程，其智能化程度也越来越高。目前国内厂家多偏重用于大型仓库、商场、高级写字楼、宾馆等场所大型火灾报警系统的研发。关键词：单片机；传感器；信号处理；火灾报警器目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc249464824"摘要PAGEREF_Toc249464824\h1HYPERLINK\l"_Toc249464825"目录PAGEREF_Toc249464825\h2HYPERLINK\l"_Toc249464826"一方案论证与比较PAGEREF_Toc249464826\h3HYPERLINK\l"_Toc249464827"方案一：气敏传感器驱动555震荡报警PAGEREF_Toc249464827\h3HYPERLINK\l"_Toc249464828"方案二：单片机检测气敏传感器再驱动蜂鸣器报警PAGEREF_Toc249464828\h3HYPERLINK\l"_Toc249464829"二部分器件简介PAGEREF_Toc249464829\h5HYPERLINK\l"_Toc249464830"1.烟雾传感器PAGEREF_Toc249464830\h5HYPERLINK\l"_Toc249464831"（1）光电烟雾报警IC种类PAGEREF_Toc249464831\h5HYPERLINK\l"_Toc249464832"（2）离子烟雾报警ICPAGEREF_Toc249464832\h6HYPERLINK\l"_Toc249464833"(3)KT-601型便携式可燃气体检测仪PAGEREF_Toc249464833\h7HYPERLINK\l"_Toc249464834"(4)MF8892型烟雾检测仪PAGEREF_Toc249464834\h8HYPERLINK\l"_Toc249464835"(5)KING-01型可燃气体检测仪PAGEREF_Toc249464835\h8HYPERLINK\l"_Toc249464836"(6)而GS-1型火警报警器PAGEREF_Toc249464836\h8HYPERLINK\l"_Toc249464837"2.主控制器AT89S52PAGEREF_Toc249464837\h9HYPERLINK\l"_Toc249464838"（1）MSC-51芯片资源简介PAGEREF_Toc249464838\h9HYPERLINK\l"_Toc249464839"(2)单片机的引脚PAGEREF_Toc249464839\h11HYPERLINK\l"_Toc249464840"(3)89S51单机的电源线PAGEREF_Toc249464840\h11HYPERLINK\l"_Toc249464841"(4)89S51单片机的外接晶体引脚PAGEREF_Toc249464841\h11HYPERLINK\l"_Toc249464842"(5)89S51单片机的控制线PAGEREF_Toc249464842\h12HYPERLINK\l"_Toc249464843"(6)89S51单片机复位方式PAGEREF_Toc249464843\h12HYPERLINK\l"_Toc249464844"三报警系统设计PAGEREF_Toc249464844\h14HYPERLINK\l"_Toc249464845"1.硬件电路设
