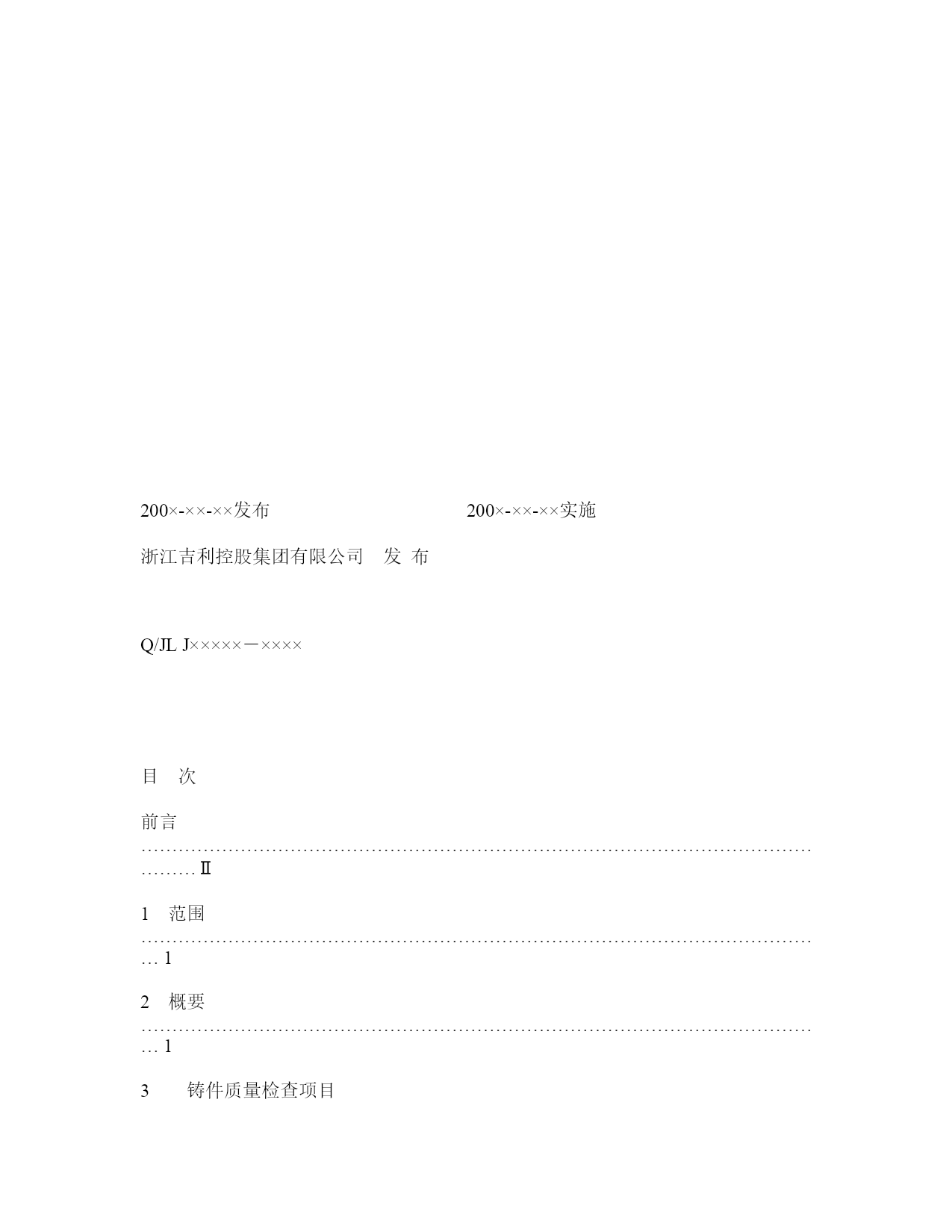

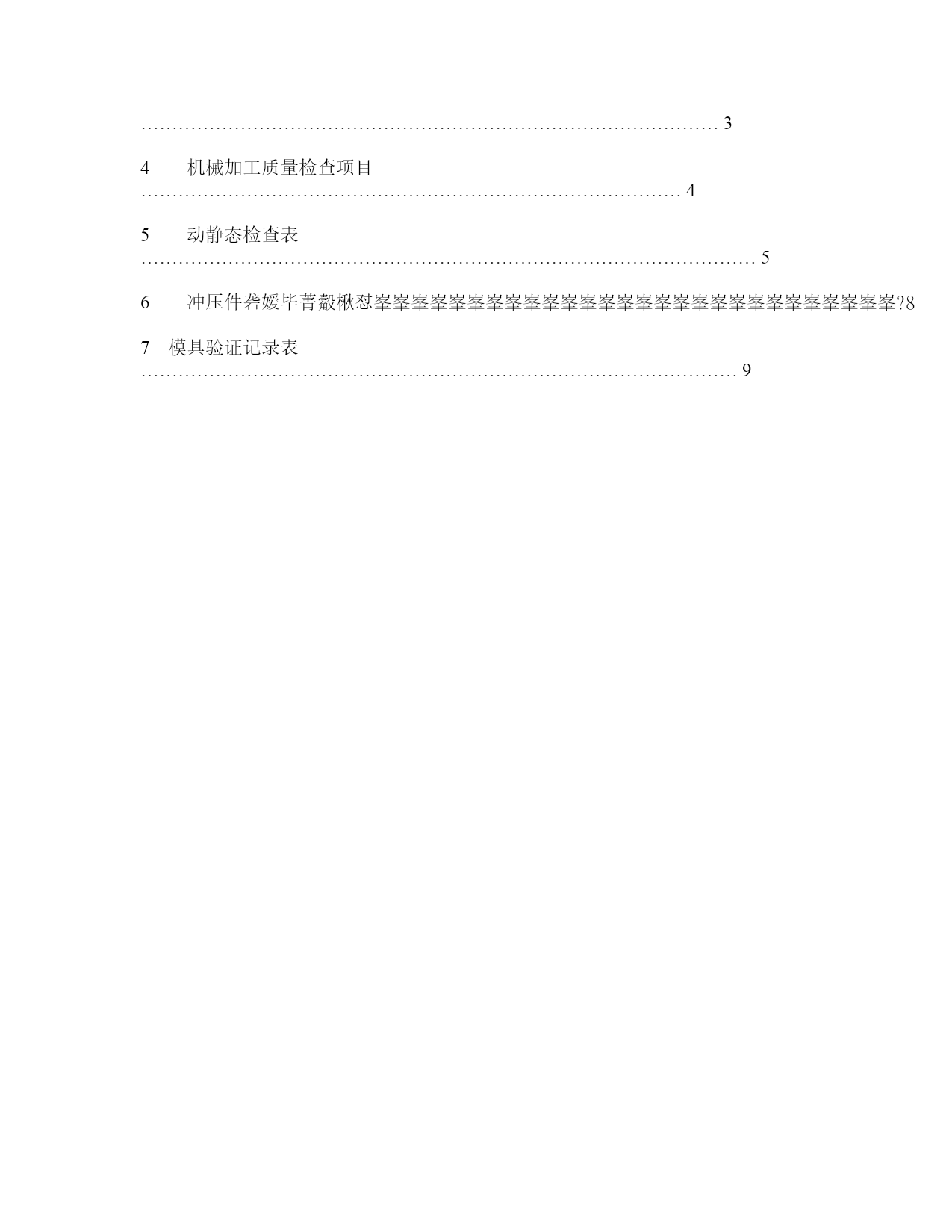

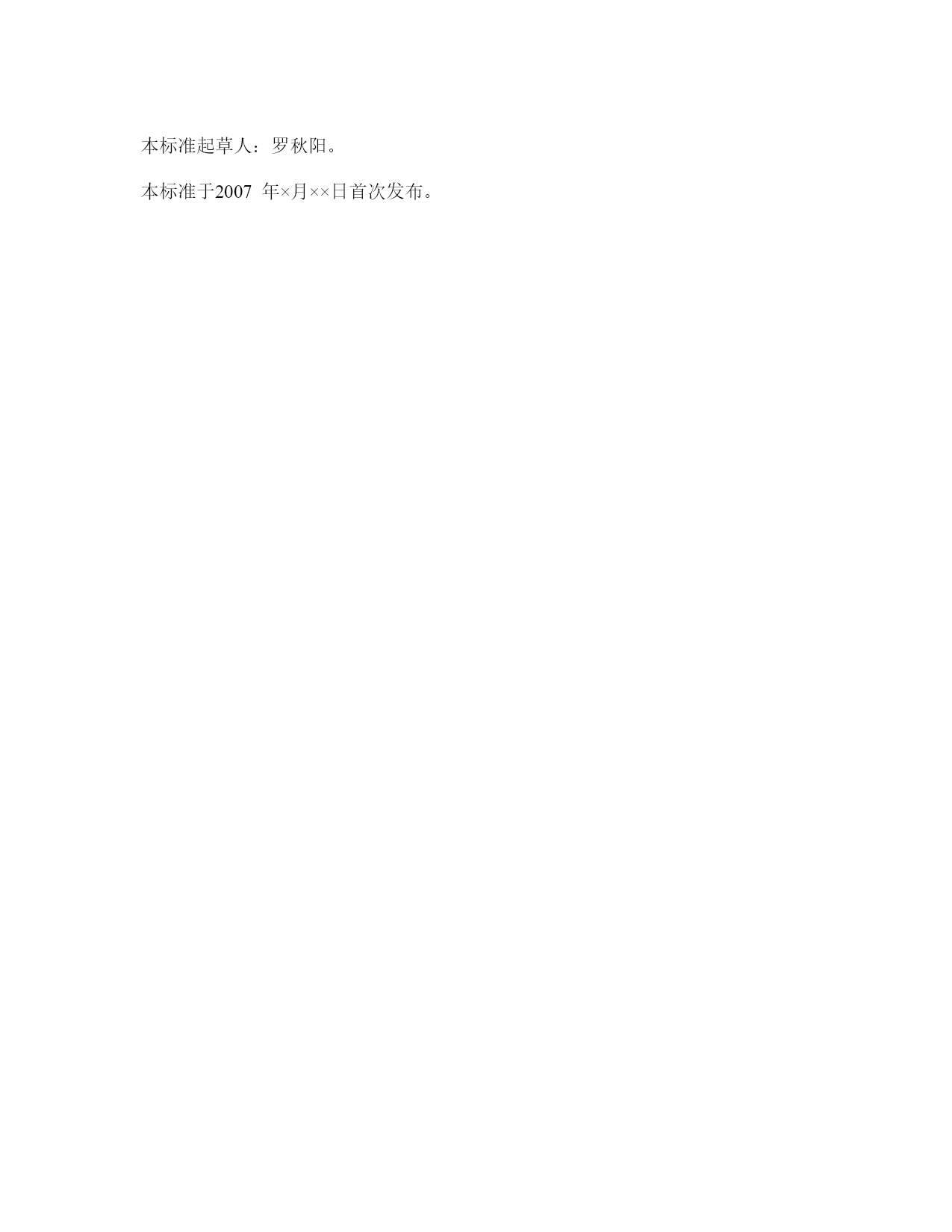

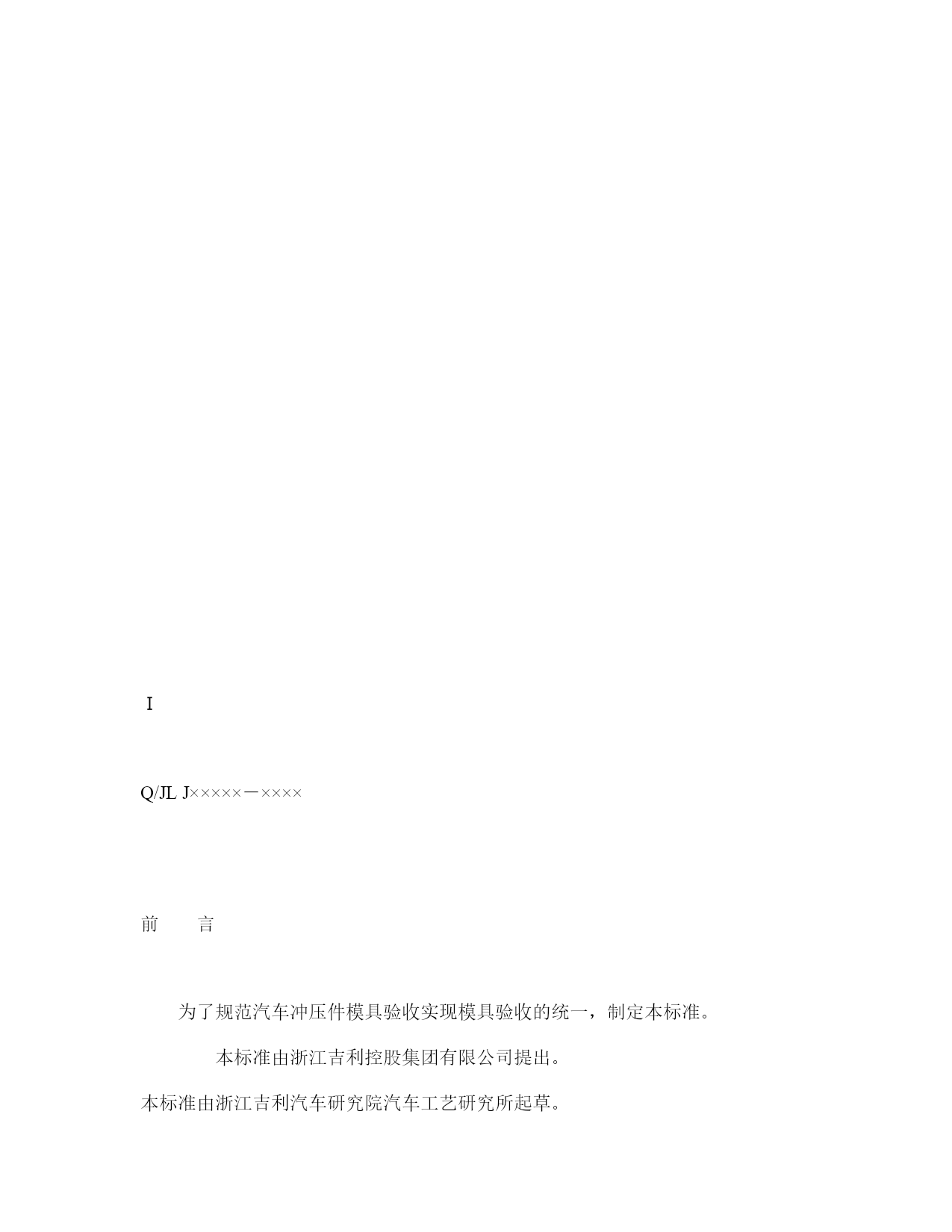

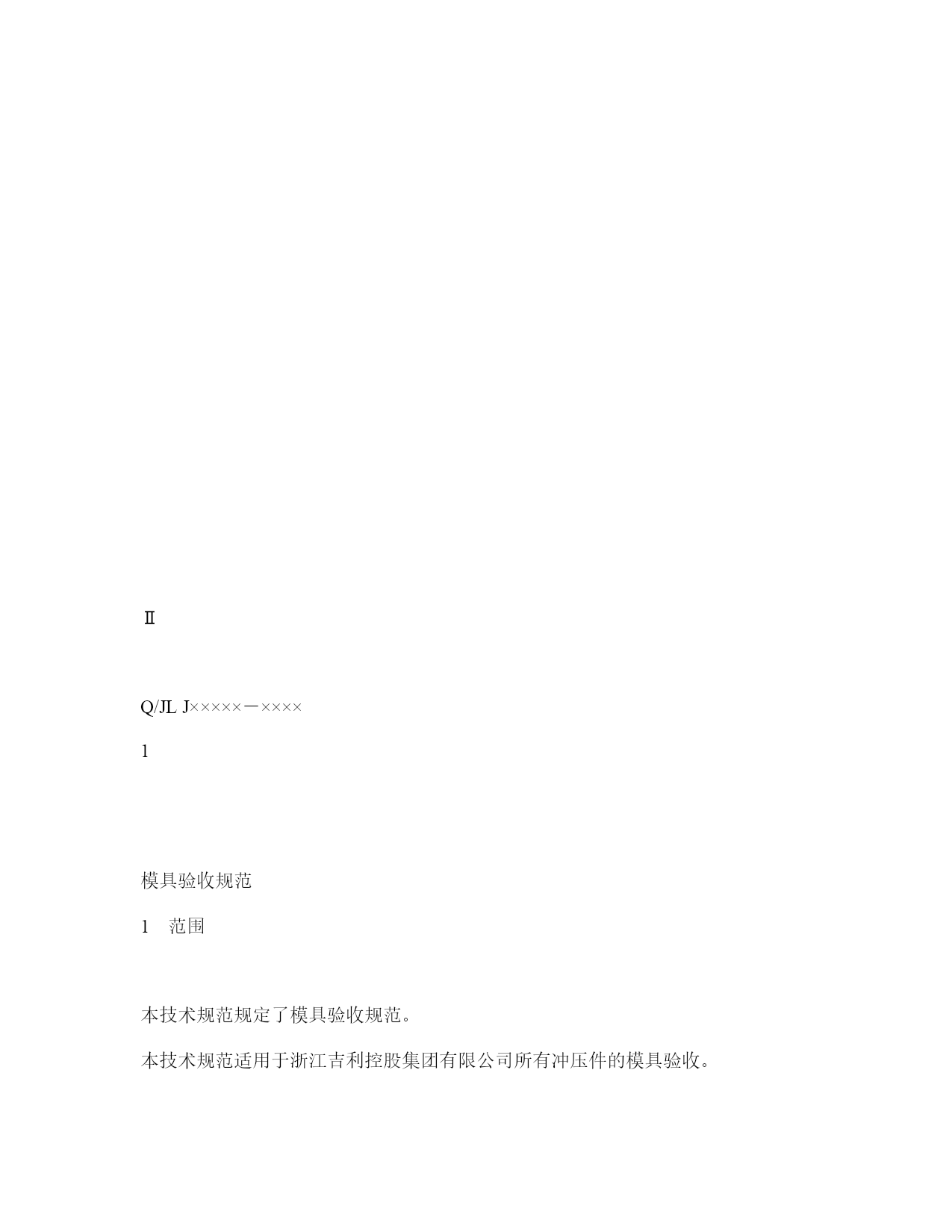

Q/JL浙江吉利控股集团有限公司企业标准Q/JLJ××××××－××××模具验收规范200×-××-××发布200×-××-××实施浙江吉利控股集团有限公司发布Q/JLJ×××××－××××目次前言………………………………………………………………………………………………………Ⅱ1范围…………………………………………………………………………………………………12概要…………………………………………………………………………………………………13铸件质量检查项目…………………………………………………………………………………34机械加工质量检查项目……………………………………………………………………………45动静态检查表………………………………………………………………………………………56冲压件砻嫒毕菁觳楸怼?87模具验证记录表……………………………………………………………………………………9ⅠQ/JLJ×××××－××××前言为了规范汽车冲压件模具验收实现模具验收的统一，制定本标准。本标准由浙江吉利控股集团有限公司提出。本标准由浙江吉利汽车研究院汽车工艺研究所起草。本标准起草人：罗秋阳。本标准于2007年×月××日首次发布。ⅡQ/JLJ×××××－××××1模具验收规范1范围本技术规范规定了模具验收规范。本技术规范适用于浙江吉利控股集团有限公司所有冲压件的模具验收。2概要模具加工制造完成后，经过吉利汽车研究院的验收合格后，才能发运。验收的程序分为预验收和终验收2个阶段。2.1预验收时以《技术协议》、工艺《会签纪要》、单序模具图纸及其《会签纪要》、制造商自检报告作为依据。2.2终验收以双方签署的《预验收报告》、预验收依据资料及终验收制件及模具评审报告为验收依据。2.3预验收在卖方工厂现场进行，终验收在买方工厂进行；预验收和终验收均要双方签署《验收纪要》。2.4冲压制件的验收标准2.4.1依据资料：合格的检具、产品图、冲压件验收标准,具体检测点会有冲压件公差标准。2.4.2冲压件使用合格的检具进行测量，关键尺寸和型面要求100%合格，单件平均合格率大于90%。2.4.3冲压件呈自由状态放于合格的检具上（放在检具上不需夹紧器夹紧），回弹小于2mm。2.4.4外表件的Audit等级为2.0级，不允许存在A、B类缺陷,特别是外表面用油石打磨后在光线检查下不允许存在波浪、凹坑等缺陷,压合类件压合后外表面用油石打磨后在光线检查下不允许存在波浪、凹坑及轮廓塌角等缺陷。2.4.5冲压件表面光顺，棱线清晰，无压痕、起皱、缩颈、叠料、开裂等缺陷，具体要求参见“表4冲压件表面缺陷检查”。2.5卖方工厂模具预验收标准：2.5.1在机械压机上连续试冲出不少于20个合格冲压件（不涂油），模具的动、静态检查合格。2.5.2冲压件满足冲压件制件验收标准,材料利用率是54%以上，符合上述所有要求，双方视为预验收合格，合格制件随模具包装发运。2.6吉利根据卖方的预验收申请及双方商定的预验收计划验收，原则上对每副模具只安排一次验收和一次复检，且一次验收的合格率需大于50%，复检的整改合格率需大于98%。特殊情况双方协商。若小于规定的符合率，造成吉利重复验收时所产生的全部费用由卖方承担。2.7吉利模具终验收标准：Q/JLJ×××××－××××22.7.1卖方派员负责对模具进行调试，能连续生产1000台份合格冲压制件,模具的动、静态检查合格,符合上述所有要求，双方视为终验收合格。2.7.2吉利根据零件及模具合格状态对具备终验收条件的模具，按件分批进行验收。2.8模具终验收时出现零件符合检具，但是零件装车存在问题时，卖方有义务依据装车问题进行整改模具。2.9模具运抵吉利工厂九个月而吉利仍不具备调试条件，则应视最终验收自动通过；如果因卖方模具原因调试六个月仍不合格，则吉利有权终止合同，卖方应向吉利赔偿双方合同规定的损失。2.10验收工作双方共同进行，双方互为对方提供
