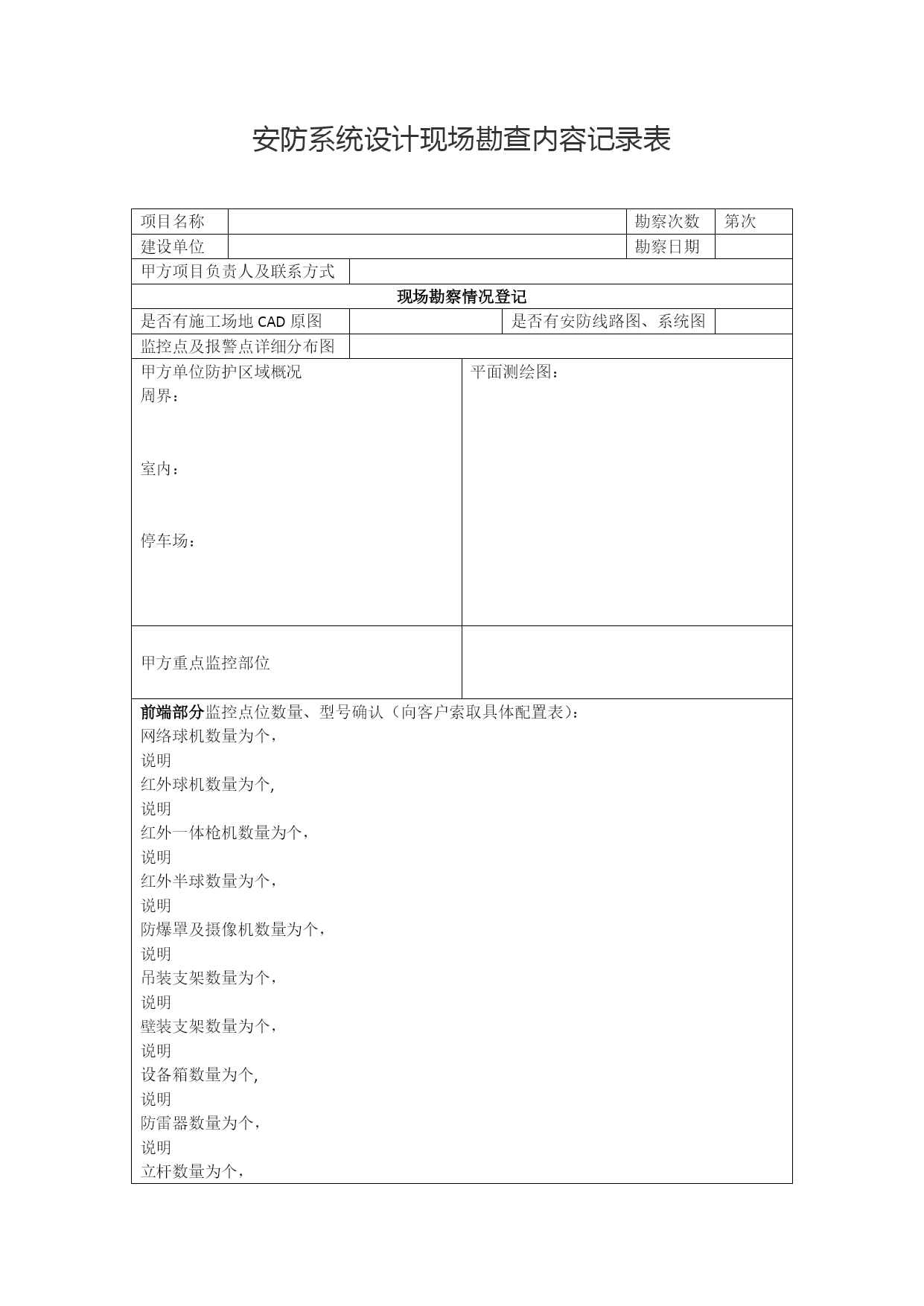

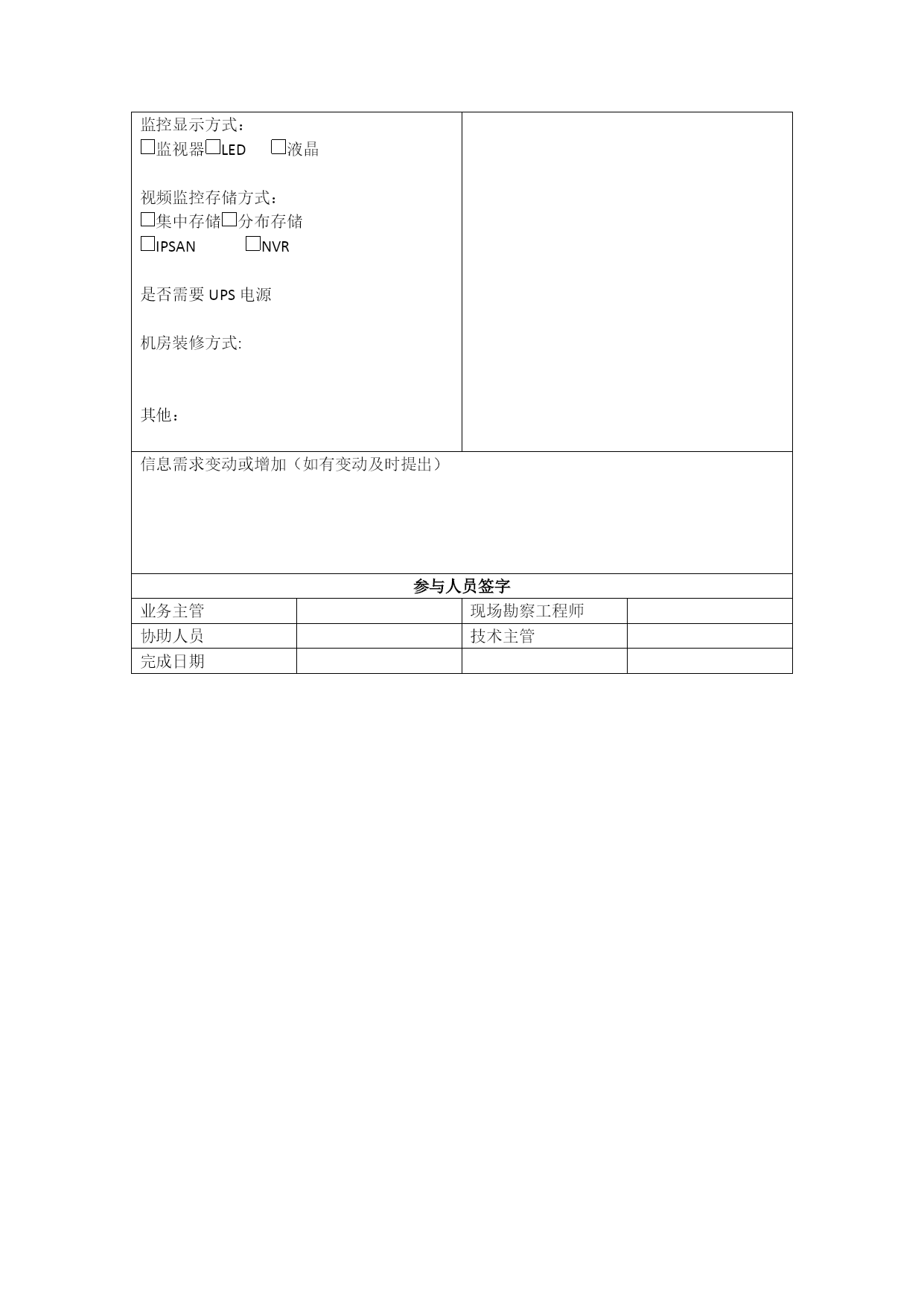

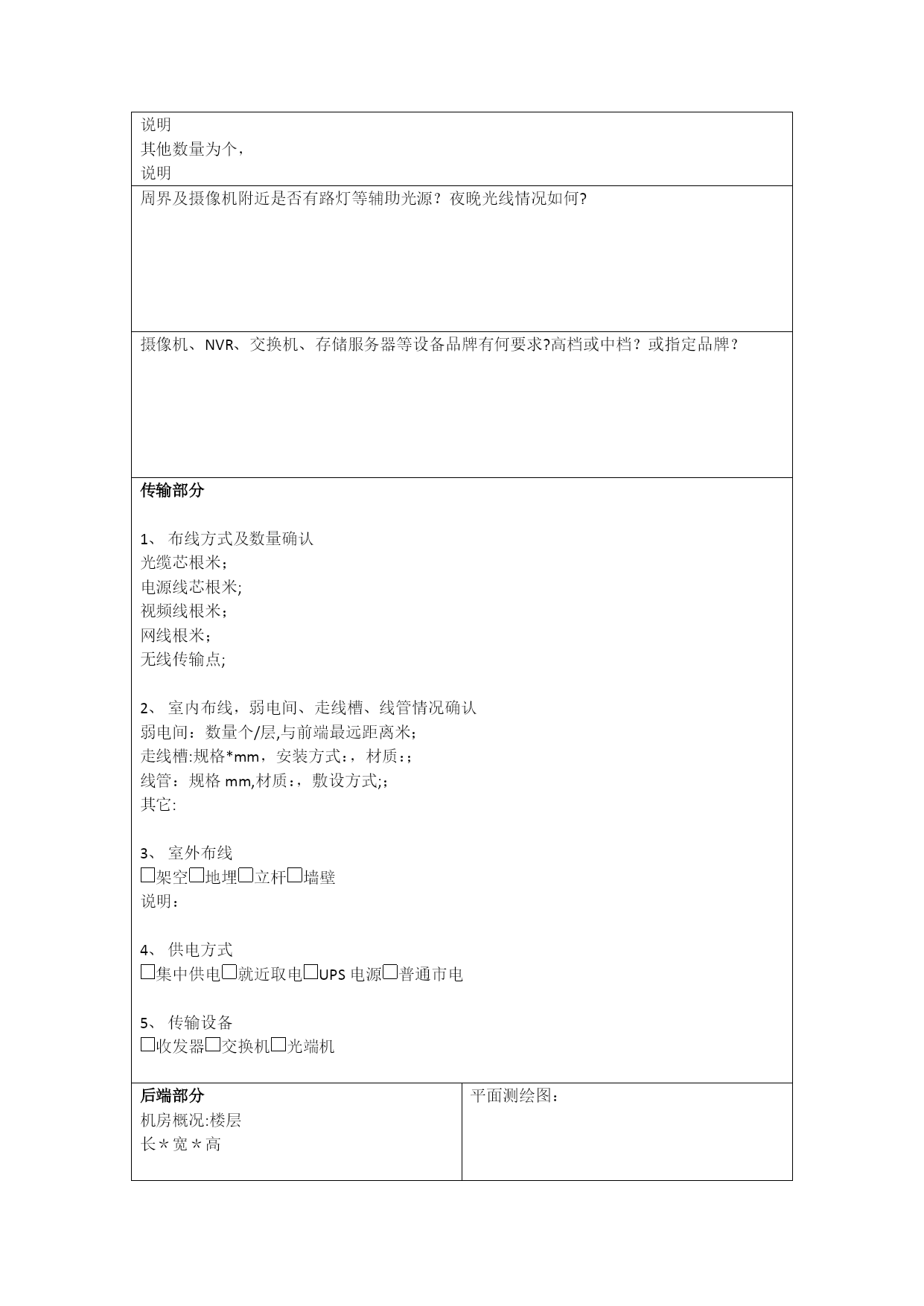

监控工程勘察表实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）安防系统设计现场勘查内容记录表项目名称勘察次数第次建设单位勘察日期甲方项目负责人及联系方式现场勘察情况登记是否有施工场地CAD原图是否有安防线路图、系统图监控点及报警点详细分布图甲方单位防护区域概况周界：室内：停车场：平面测绘图：甲方重点监控部位前端部分监控点位数量、型号确认（向客户索取具体配置表）：网络球机数量为个，说明红外球机数量为个,说明红外一体枪机数量为个，说明红外半球数量为个，说明防爆罩及摄像机数量为个，说明吊装支架数量为个，说明壁装支架数量为个，说明设备箱数量为个,说明防雷器数量为个，说明立杆数量为个，说明其他数量为个，说明周界及摄像机附近是否有路灯等辅助光源？夜晚光线情况如何?摄像机、NVR、交换机、存储服务器等设备品牌有何要求?高档或中档？或指定品牌？传输部分布线方式及数量确认光缆芯根米；电源线芯根米;视频线根米；网线根米；无线传输点;室内布线，弱电间、走线槽、线管情况确认弱电间：数量个/层,与前端最远距离米；走线槽:规格*mm，安装方式：，材质：；线管：规格mm,材质：，敷设方式;；其它:室外布线架空地埋立杆墙壁说明：供电方式集中供电就近取电UPS电源普通市电传输设备收发器交换机光端机后端部分机房概况:楼层长＊宽＊高监控显示方式：监视器LED液晶视频监控存储方式：集中存储分布存储IPSANNVR是否需要UPS电源机房装修方式:其他：平面测绘图：信息需求变动或增加（如有变动及时提出）参与人员签字业务主管现场勘察工程师协助人员技术主管完成日期XXXXXXX中医医院电视监控系统工程验收资料XXXXXXX通信XXXXX年4月1娄底市惠友电子科技监控工程竣工验收报告系统(工程）名称:宁乡市玉潭中学新增外围系统监控设备建设（使用）单位：宁乡市玉潭中学设计、施工单位：娄底市惠友电子科技验收日期：2021年月02月7日施工验收结论验收人签名：年月日效果验收结论验收人签名:年月日验收结论签章签章验收小组组长签名：年月日XXXXX监控施工质量验收项目要求方法检查结果备注合格基本合格不合格前端设备1安装位置(方向)合理，有效符合国家规格2安装质量（工艺)牢固、整洁、美观、规范符合国家规格3线缆连接视频电缆一线到位，接插件可靠，电源线与信号线、控制线分开，走向顺直，无扭绞符合国家规格4通电工作正常符合国家规格管线敷设质量5明敷管线牢固美观、与室内装饰协调,抗干扰符合国家规格6接线盒、线缆接头垂直与水平交叉处有分线盒，线缆安装固定、规范符合国家规格7隐蔽工程随工验收复核有隐蔽工程随工验收单并验收合格符合国家规格安装质量检查结论施工验收组人员签名:XXXXX监控效果验收序号检查项目效果检查结果合格基本合格不合格基本要求1系统主要技术性能2设备配置3主要技防产品、设备的质量保证4系统集成功能视频安防监控5主要技术指标6监视与回放图像质量7操作与控制8字符标识9电梯厢摄像机10通话质量11图像质量12电视监控13管理系统工作状况效果检查结论效果验收组人员签名：主要设备清单序号名称型号单位数量品牌1二层管理交换机千兆台1华为2标准式机柜800*300*200台5国标3网络线RJ45超5类米2000安普4硬盘录象机音视频台4海康5监控级硬盘1TB个6希捷6工业服务器台24U7操作控制台电喷塑台1定制8液晶显示器21寸台2TCL9监控室配电箱明装式台1国产10红外摄像机DS台32海康11摄象机机架铝合金台32国产12适音器F-203个14国产13视频接头BNC个150国产14视频同轴电缆SYV75米2000国产15音频线RVV3米1000国产16电源线RVV2米1600国产17PVC线槽32、25、16批1国产18电源插线板GN605个4公牛监控安装拟投入的主要施工设备表工程名称：XXXXXXXX项目序号机械或设备名称型号规格数量国别产地制造年份额定功率(KW）生产能力用于施工部位备注1笔记本电脑三星NP-RV4201中国202160W/摄像机的调试及监控网络调试2网线钳欧宝3185中国2021//压制网络线缆水晶头3网络线缆测试仪欧宝3152中国20210.001/网络线缆通断测试4寻线仪标智1中国20210。005/网络线缆断点寻找5无线对讲机百变通4中国泉州20210.005/监控
