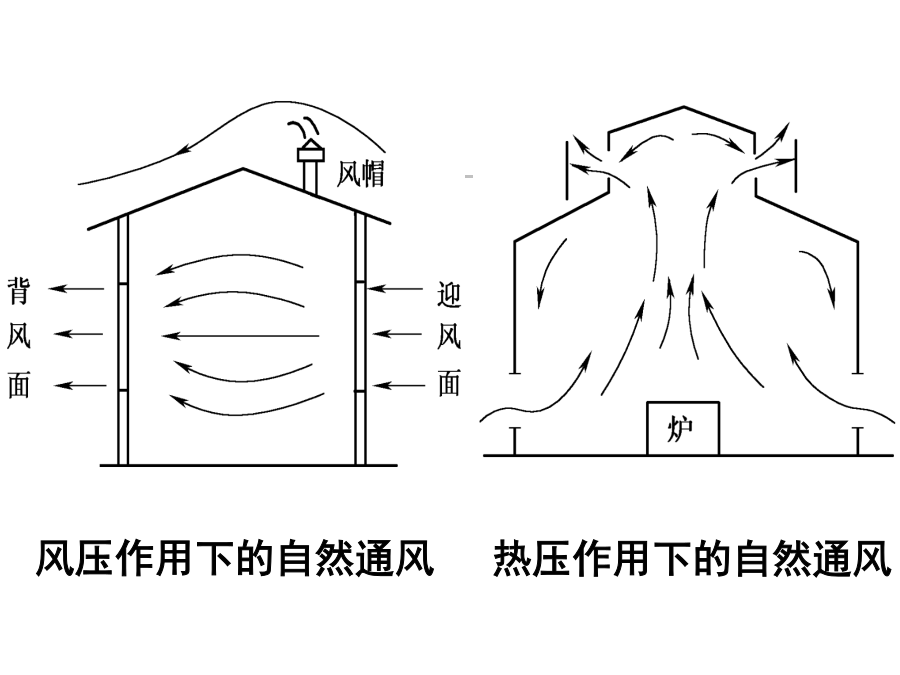

教育部人才培养模式改革与开放教育试点物业管理专业课程《物业设备设施管理》学习授导第七章建筑通风与防排烟一、通风系统的作用二、通风系统的分类1．自然通风风压作用下的自然通风2．机械通风图3.用轴流风机排风的全面通风图q:机械局部排风系统第二节通风管道及设备一、风机1—叶轮；2—机轴；3—机壳；4—吸气口；5—排气口图e.离心风机结构示意图二、通风管道二、通风管道二、通风管道三、风阀风阀装设在风管或风道中，主要用于空气的流量调节。可分为一次调节阀、开关阀和自动调节阀等。四、风口风口分为进气口和排气口两种，装设在风管或风道的两端。根据使用场合的不同，分为室内和室外两种形式。五、除尘设备为防止大气污染，排风系统在将空气排出大气前，应根据实际情况进行净化处理，使粉尘与空气分离，进行这种处理过程的设备称为除尘设备。除尘设备种类很多，主要有挡板式除尘器、旋风式除尘器、袋式除尘器和喷淋塔式除尘器等四种类型。挡板式第三节高层建筑的防火排烟1．防火分区和防烟分区图7.3.1防烟分区设计实例2．烟气的扩散机理2．烟气的扩散机理2．烟气的扩散机理2．烟气的扩散机理2．烟气的扩散机理二、高层建筑防火排烟的形式2．机械防烟机械防烟是采取机械加压送风方式，以风机所产生的气体流动和压力差控制烟气的流动方向的防烟技术。在火灾发生时，风机气流所造成的压力差阻止烟气进入建筑物的安全疏散通道内，从而保证人员疏散和消防扑救的需要。没有散开的阳台、凹廊或不同朝向的可开启外窗的防烟楼梯间及其前室、消防电梯前室和两者合用前室，应设置机械防烟设施。避难层为全封闭式避难层时，应设加压送风设施。3．机械排烟机械排烟是采取机械排风方式，以风机所产生的气体流动和压力差，利用排烟管道将烟气排出或稀释烟气的浓度。机械排烟方式适用于不具备自然排烟条件或较难进行自然排烟的内走道、房间、中庭及地下室。严格按照机械排烟的要求来进行设计建造。（如排烟口的设置，排烟风机的选择及风道材料的选择等）机械排烟系统的控制程序，可分为不设消防控制室和设消防控制室的两种，其排烟控制程序如下图：不设消防控制室的房间机械排烟控制程序设有消防控制室的房间机械排烟控制程序4．通风和空调系统的防火火灾发生后，应尽量控制火情向其他防火分区蔓延。因此，在通风空调系统的通风管道中需设置防火阀，并有一定的防火措施。防火阀应设置在：穿越防火分区的隔墙处；穿越机房及重要房间或有火灾危险性房间的隔墙和楼板处；与垂直风道相连的水平风道交接处；穿越变形缝的两侧。防火阀的动作温度为70℃。通风空调管道工程中所用的管道、保温材料、消声材料和胶粘剂等应采用不燃材料或难燃材料制作。三、防火、防排烟设备及部件1．防火阀防火阀的控制方式有热敏元件控制、感烟感温器控制及复合控制等。采用易熔环时，火灾时易熔环熔断脱落，实现阀门在弹簧力或自重力作用下关闭。采用热敏电阻、热电偶、双金属等时，通过传感器及电子元器件控制驱动微型电动机工作将阀门关闭。感烟感温器控制是通过感烟感温控制设备的输出信号控制执行机构的电磁铁、电动机动作，或控制气动执行机构，实现阀门在弹簧力作用下的关闭或电动机转动使阀门关闭。防火阀的阀门关闭驱动方式有重力式、弹簧力驱动式（或称电磁式）、电机驱动式及气动驱动式等四种。常用的防火阀有重力式防火阀，弹簧式防火阀，弹簧式防火调节阀，防火风口，气动式防火阀，电动防火阀，电子自控防烟防火阀。图7.3重力式圆形单板防火阀图7.4弹簧式圆形防火阀图7.5温度熔断器的构造三、防火、防排烟设备及部件三、防火、防排烟设备及部件三、防火、防排烟设备及部件第四节通风与防排烟系统的维护管理第四节通风与防排烟系统的维护管理第四节通风与防排烟系统的维护管理第四节通风与防排烟系统的维护管理第四节通风与防排烟系统的维护管理（4）运行认真做好运行记录，不许擅离职守，大声喧哗，随时巡视机房，尤其是对刚维修过的设备更要多加注意。发现问题应及时处理，重大问题应立即报告。（5）停车先关闭加热器，再停回风机，最后停送风机。巡视检查完毕方可离开。三、通风与防排烟系统的维护通风及防排烟系统的维护主要包括四个方面：灰尘清理、巡回检查、仪表检定、系统检修。经常检查并及时更换空气过滤器。对设备状态进行巡回检查的目的是做到心中有数，出现问题及时解决仪表检定是指定期检验和校正测量、控制仪表设备谢谢听讲！
