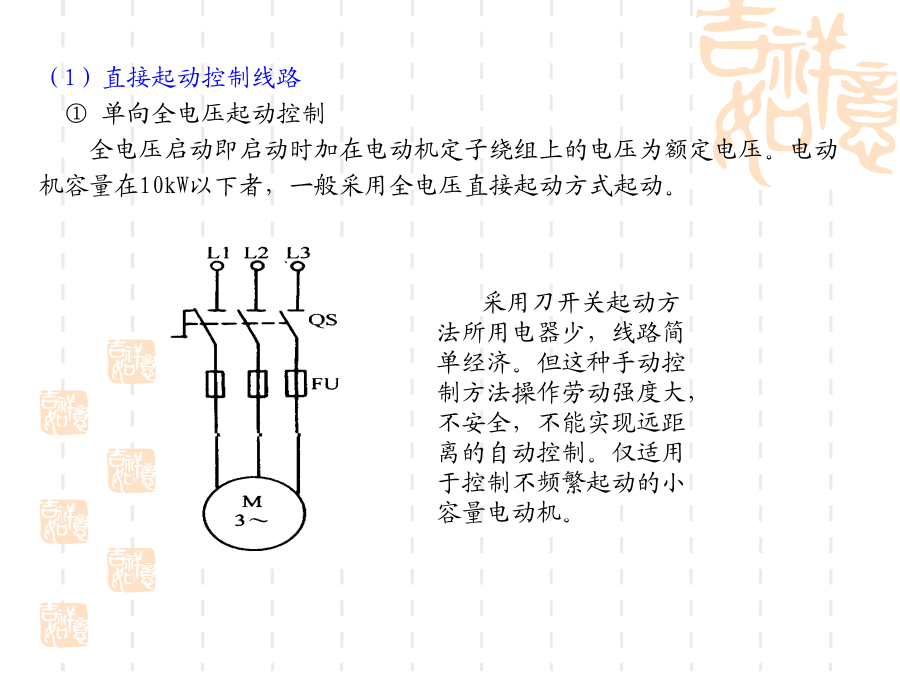

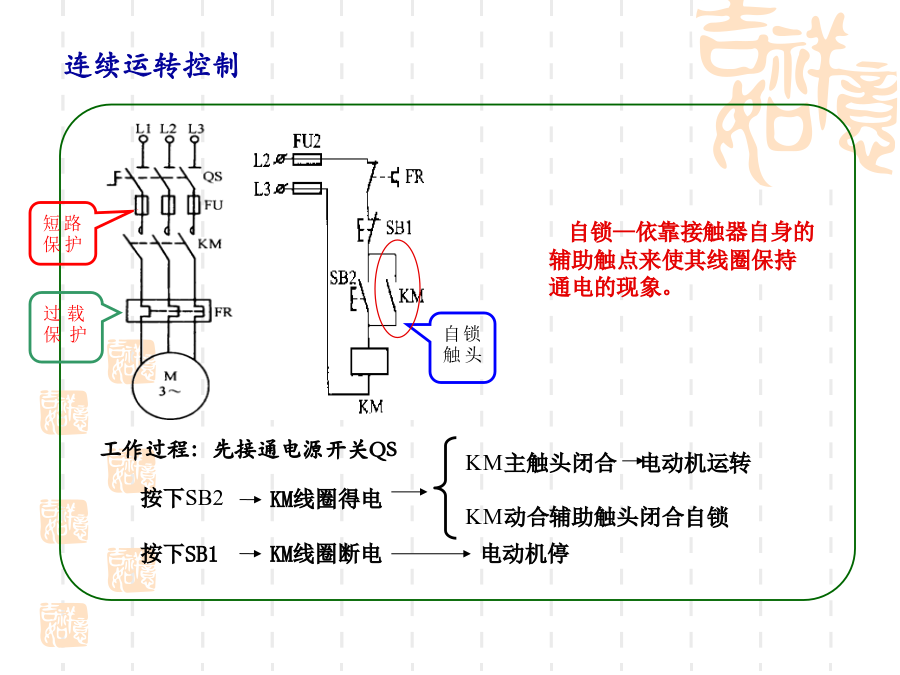

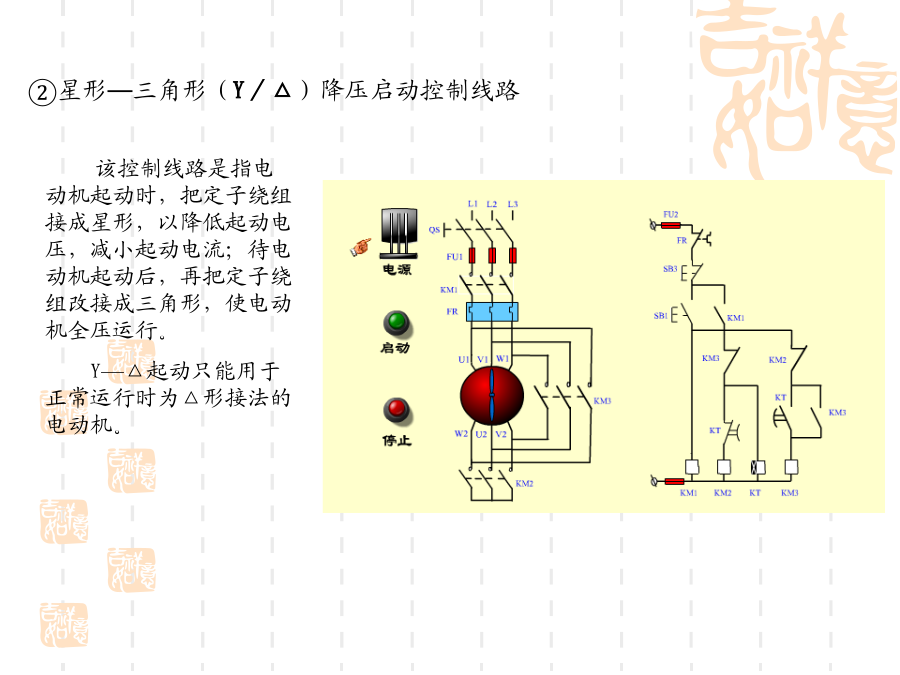

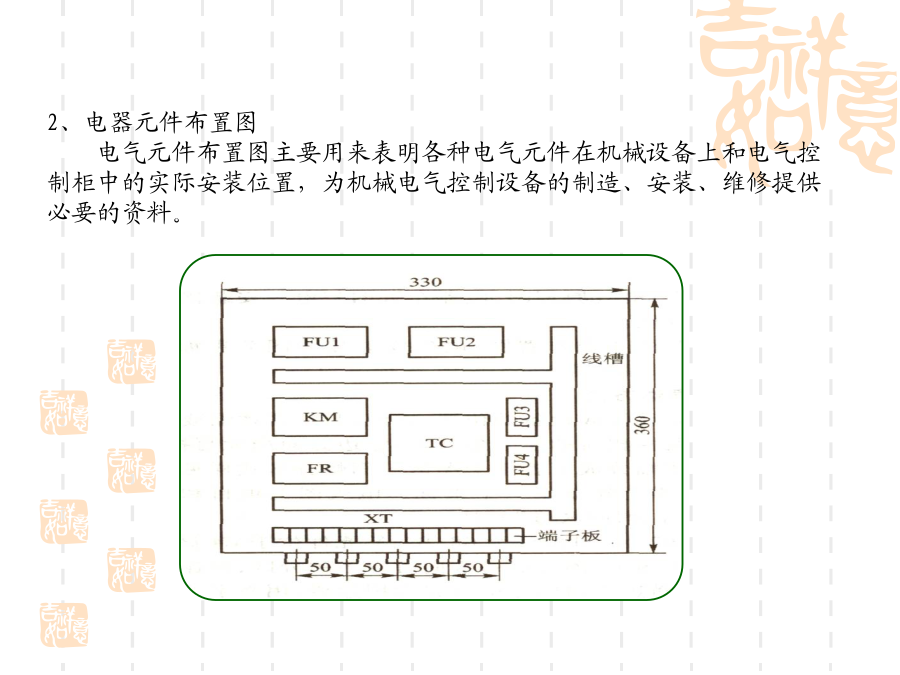

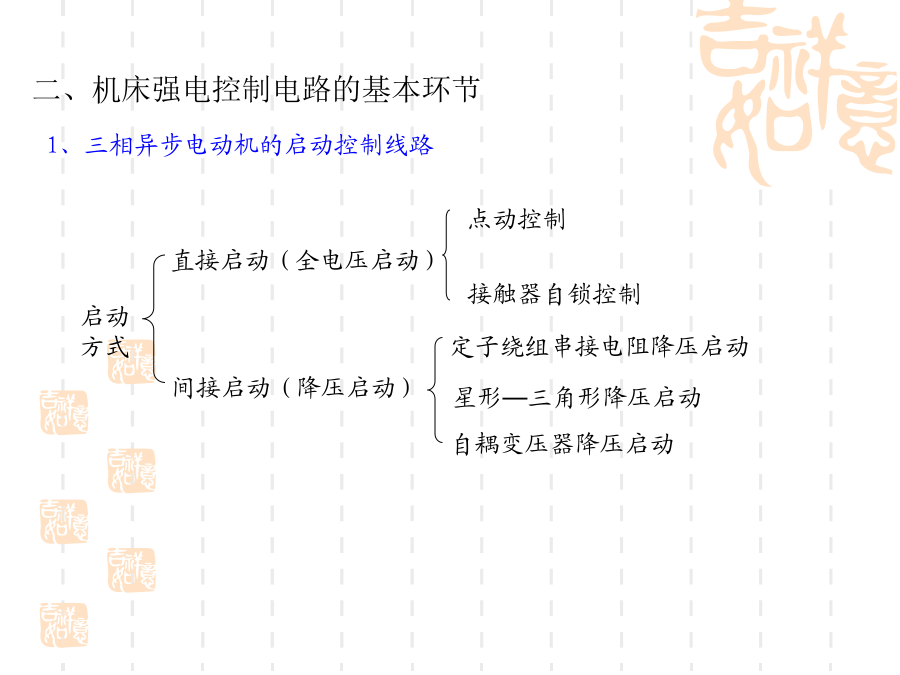

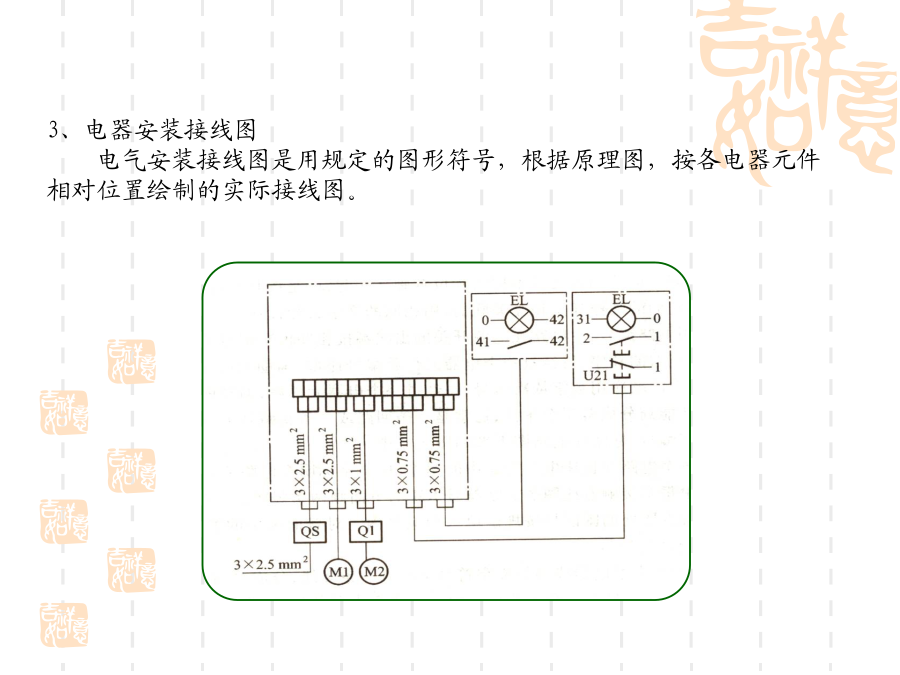

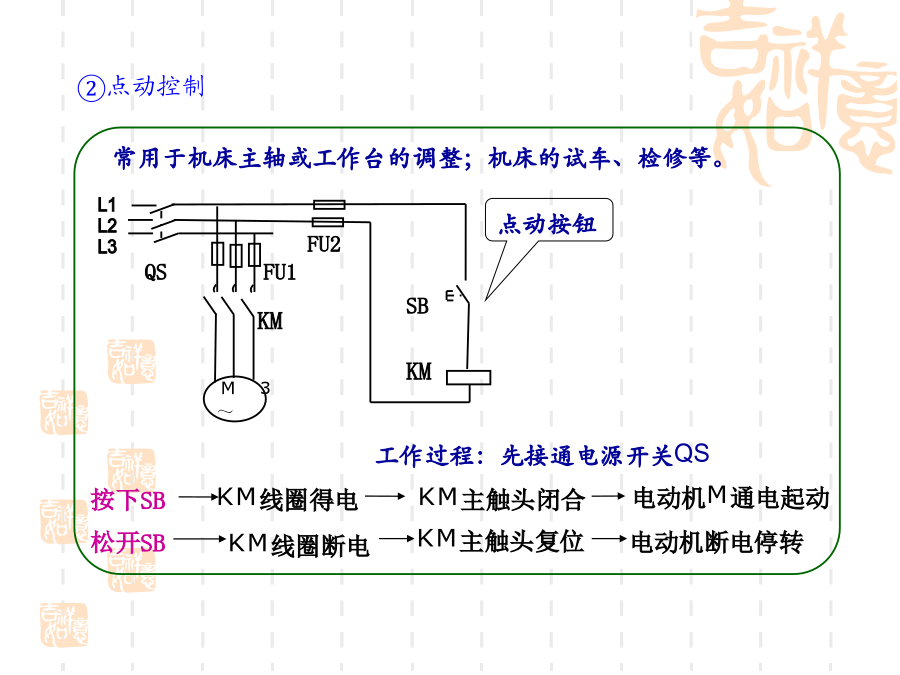

电气控制系统图有三类：电气原理图、电器元件布置图和电气安装接线图。1、电气原理图电气原理图是表达所有电气元件的导电部件和接线端子之间的相互关系。电气原理图一般分为主电路和辅助电路两部分。2、电器元件布置图电气元件布置图主要用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置，为机械电气控制设备的制造、安装、维修提供必要的资料。3、电器安装接线图电气安装接线图是用规定的图形符号，根据原理图，按各电器元件相对位置绘制的实际接线图。1、三相异步电动机的启动控制线路（1）直接起动控制线路①单向全电压起动控制全电压启动即启动时加在电动机定子绕组上的电压为额定电压。电动机容量在10kW以下者，一般采用全电压直接起动方式起动。常用于机床主轴或工作台的调整；机床的试车、检修等。（1）降压起动控制线路常用的降压起动方法有定子绕组串接电阻降压起动、星形─三角形降压起动和自耦变压器降压起动。①定子绕组串接电阻降压起动控制线路该控制线路是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。Y—△起动只能用于正常运行时为△形接法的电动机。（3）三相异步电动机的正、反转控制线路能完成“正转-停-反转”或“反转-停-正转”的电气控制。线路的动作原理:合上电源开关QS三、典型机床电气控制线路分析1.主拖动电动机的控制先用钥匙旋转电源开关锁SQ2，再合上QF接通电源，按下按钮SBl，接触器KMl得电吸合并自锁，主轴电动机Ml起动;按下按钮SB2，KMl断电，主轴拖动电动机Ml停止，此按钮按下后即行锁住，右旋后方能复位。2.快速电动机的控制如果要快速移动溜板，可将操作手柄扳到需要的方向，按下快速移动按钮SB3，KM3得电，其主触点闭合，M3旋转。该电动机靠按钮SB3点动操作，放开SB3，M3停止。3.冷却泵电动机的控制当主拖动电动机Ml开始运行后，接触器KMl的辅助触点闭合，此时合上SAl方可让KM2得电，使冷却泵电动机M2起动。4.照明及指示电路照明电路由控制变压器供给交流24V安全电压，经照明开关Q控制照明灯EL。指示电路由变压器供给6V电压，指示灯HL作为电源指示，当机床引入电源后HL亮。5.保护环节熔断器FUl、FU2作为各部分的短路保护;热继电器KRl、KR2分别为电动机Ml、M2的过载保护;断路器QF对机床供电回路实现总的保护。为了保护人身安全，通过行程开关SQl、SQ2进行断电保护。当SA2左旋打开电器控制盘璧笼时，SQ2行程开关闭合，QF自动断开;当打开主轴箱后，SQl断开，使主拖动电动机停止，以确保人身安全。当需要打开控制壁笼门进行带电维修时，只要将SQ2的传动杆拉出，QF仍可合上。关上壁笼门后，SQ2复原，保护作用正常。考题分析三、判断题（×）1、线圈电压为220V的交流接触器，误接入380V交流电源上线圈不会烧坏。（√）2、继电器的输入信号只能是电流、电压等电学量。四、简答题1、电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？
