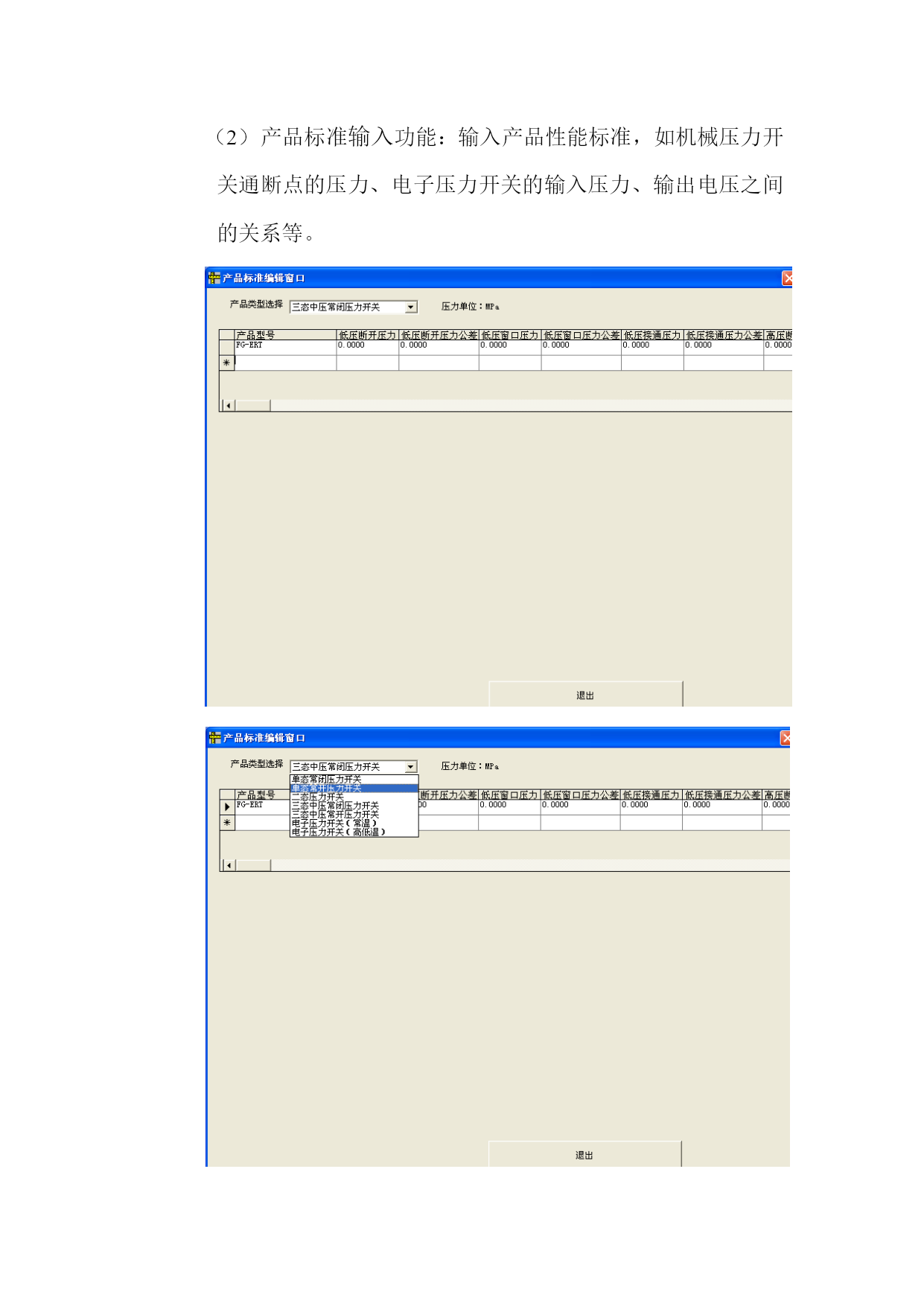

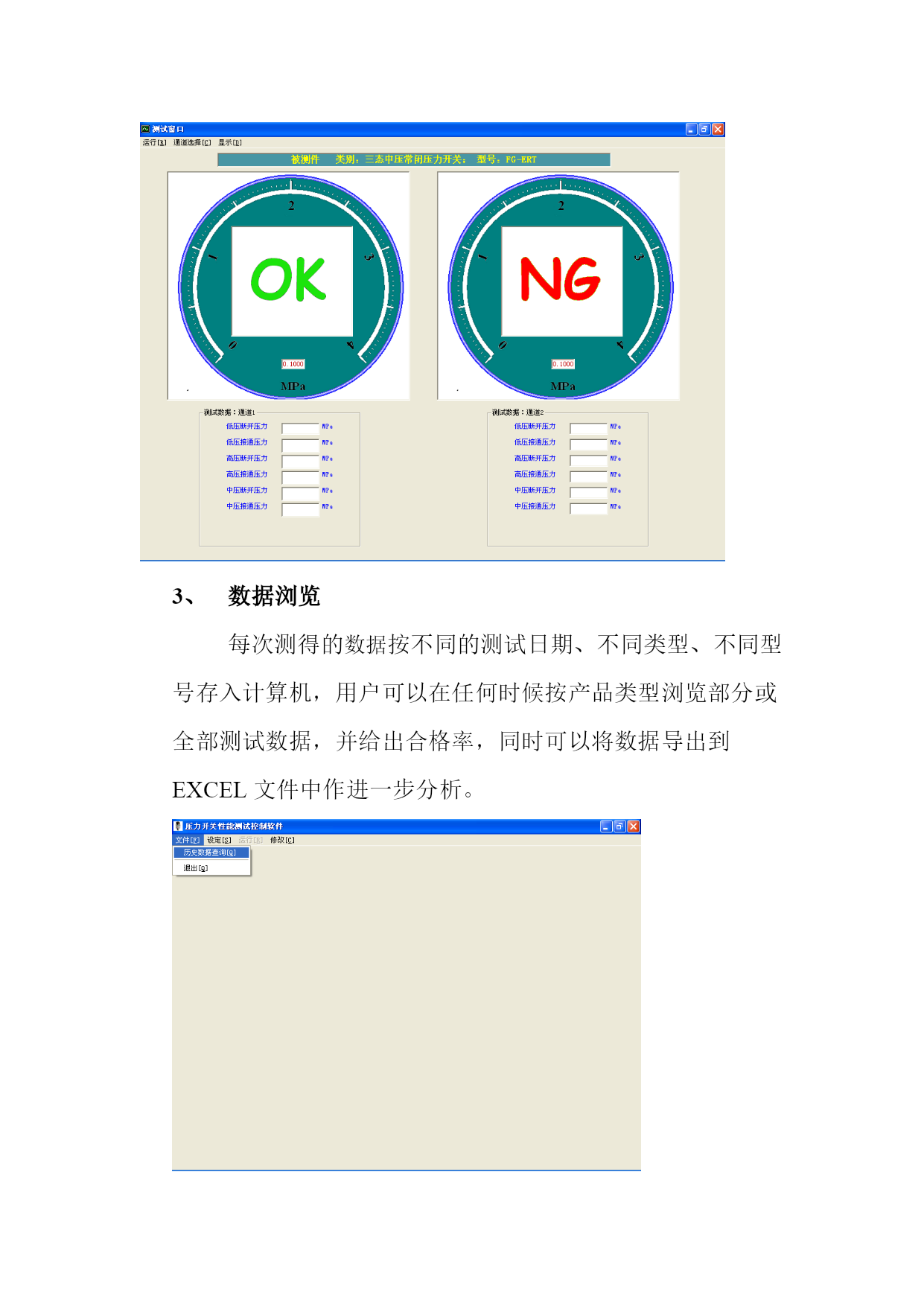

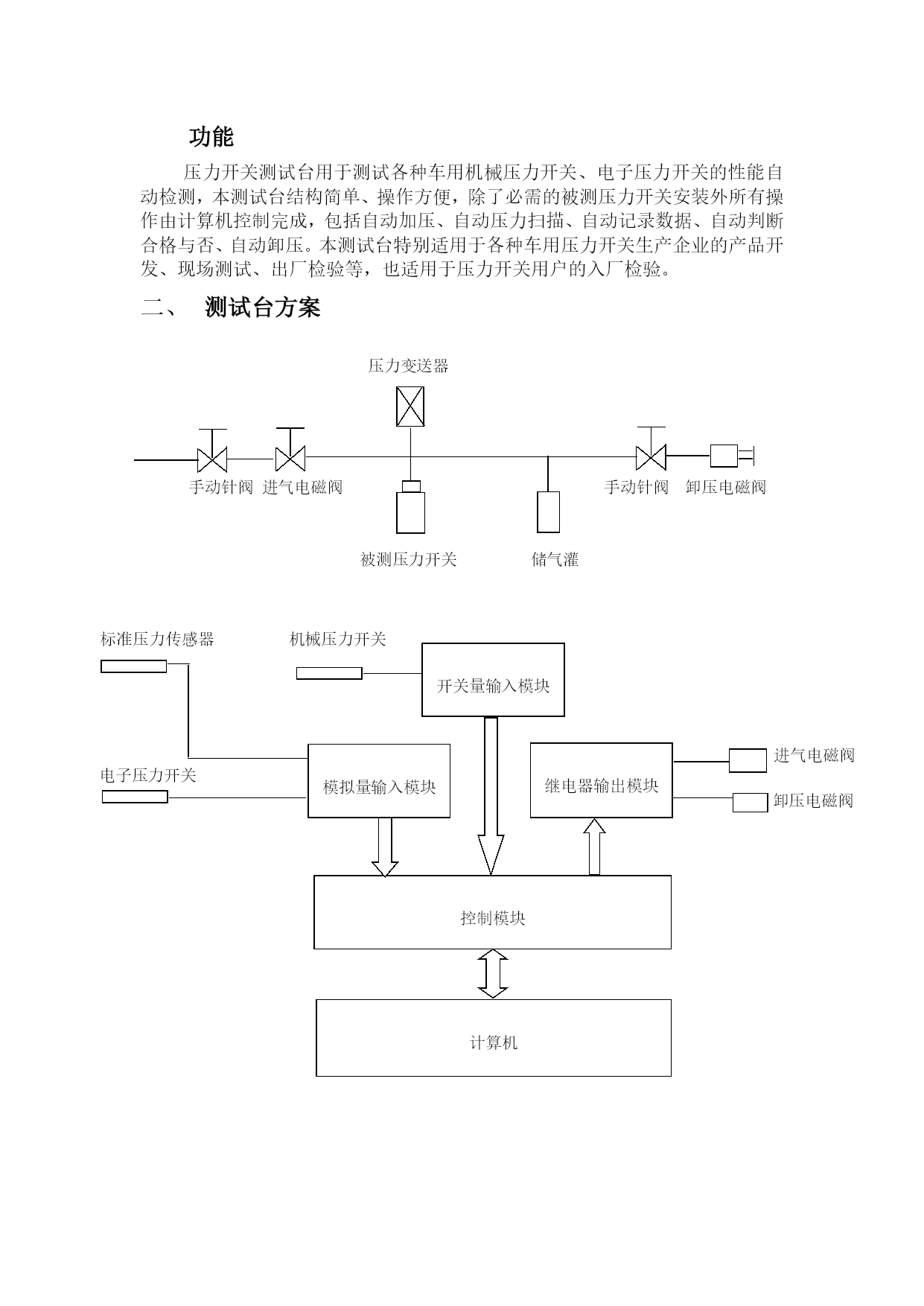

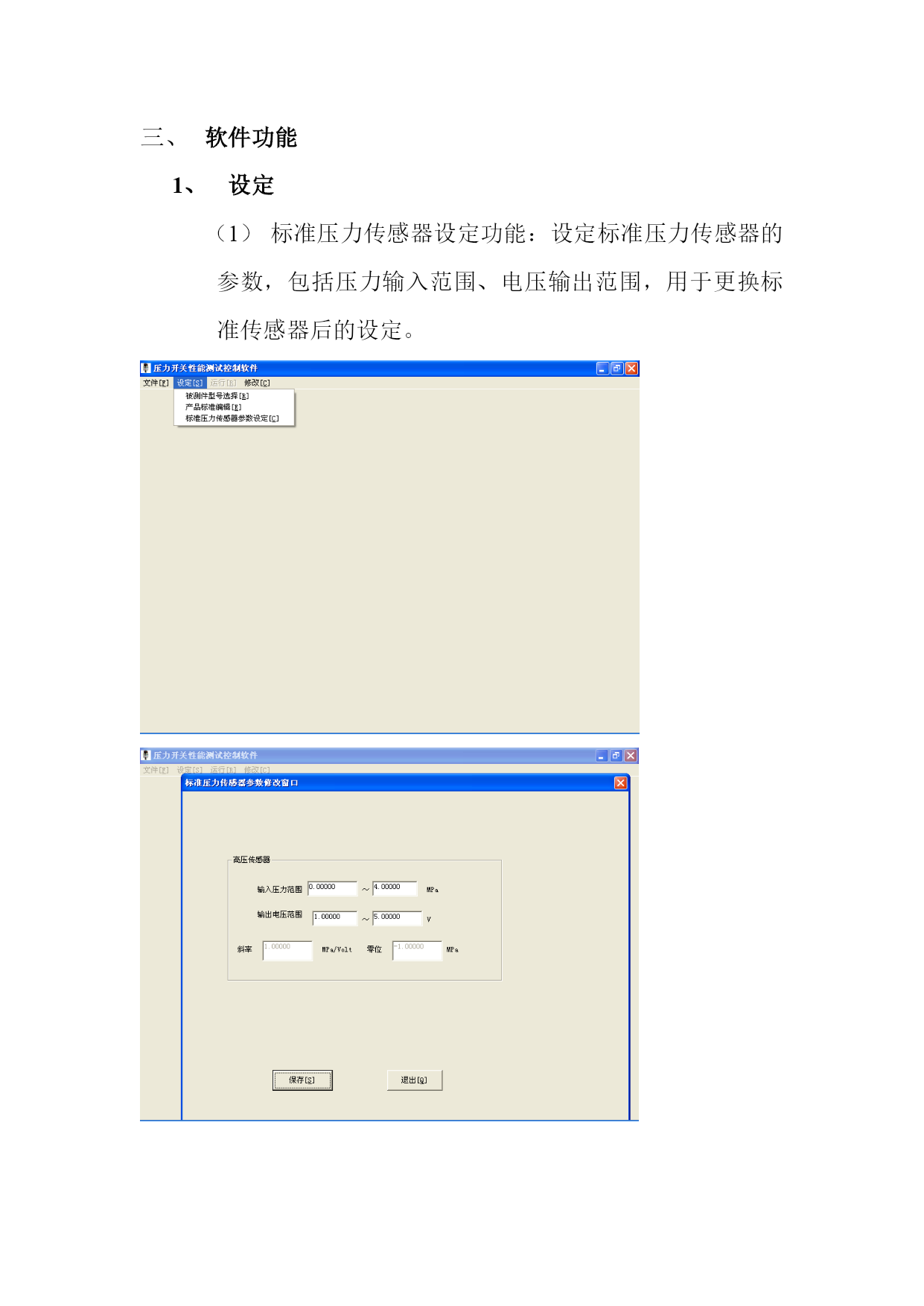

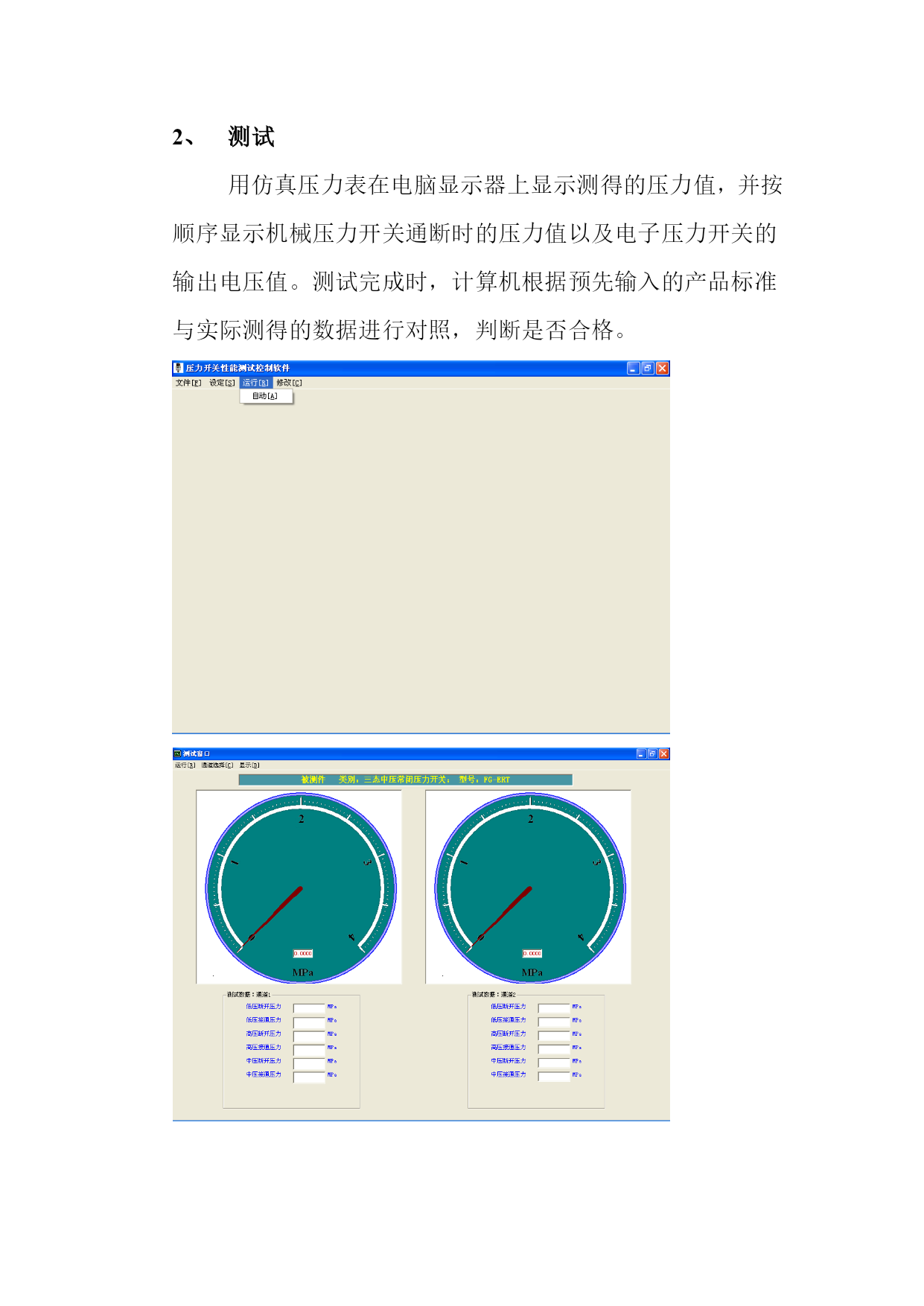

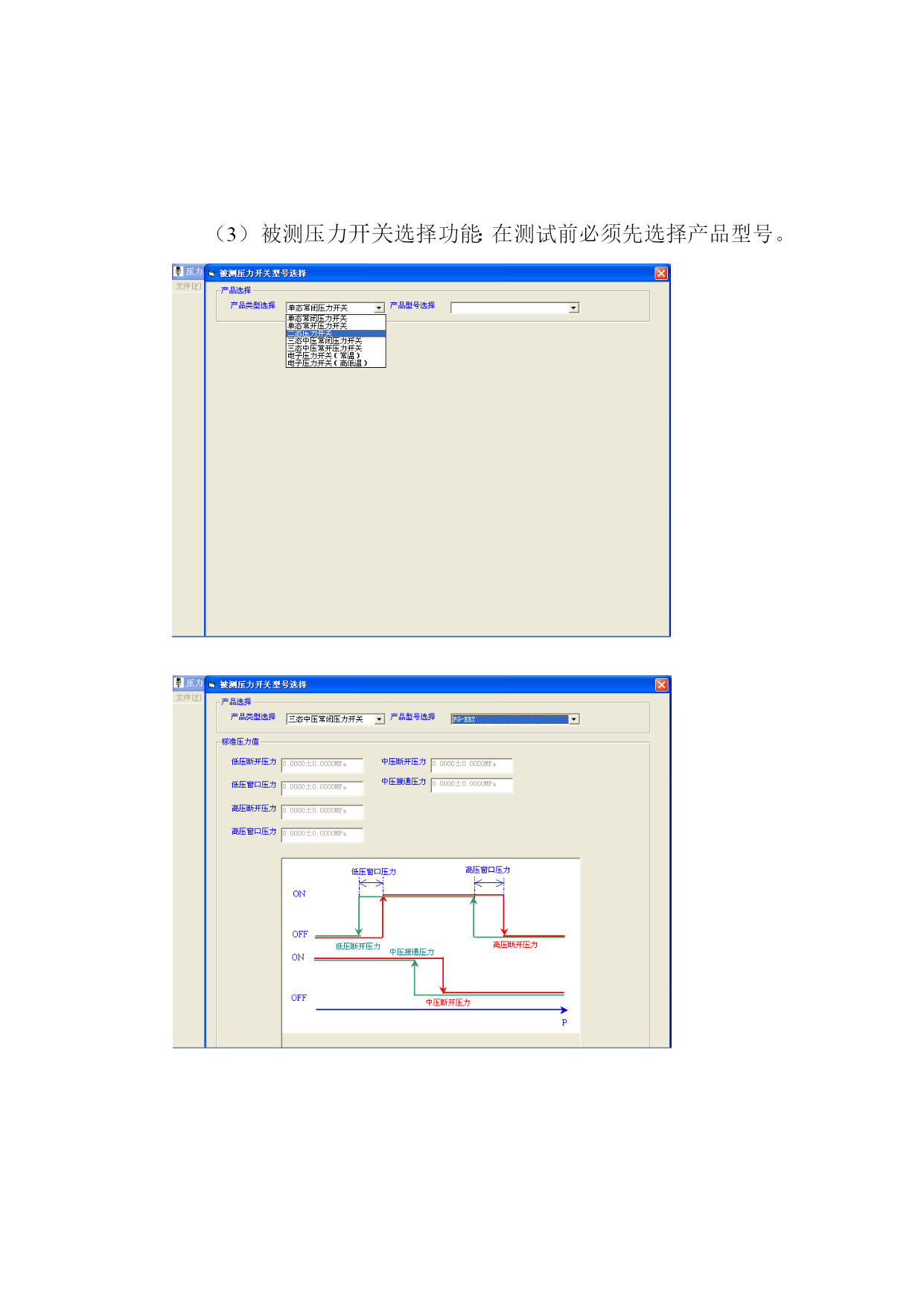

压力开关测试台用于测试各种车用机械压力开关（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）功能压力开关测试台用于测试各种车用机械压力开关、电子压力开关的性能自动检测，本测试台结构简单、操作方便，除了必需的被测压力开关安装外所有操作由计算机控制完成，包括自动加压、自动压力扫描、自动记录数据、自动判断合格与否、自动卸压。本测试台特别适用于各种车用压力开关生产企业的产品开发、现场测试、出厂检验等，也适用于压力开关用户的入厂检验。测试台方案压力变送器手动针阀进气电磁阀手动针阀卸压电磁阀被测压力开关储气灌机械压力开关开关量输入模块标准压力传感器电子压力开关继电器输出模块进气电磁阀模拟量输入模块卸压电磁阀控制模块计算机软件功能设定标准压力传感器设定功能：设定标准压力传感器的参数，包括压力输入范围、电压输出范围，用于更换标准传感器后的设定。产品标准输入功能：输入产品性能标准，如机械压力开关通断点的压力、电子压力开关的输入压力、输出电压之间的关系等。被测压力开关选择功能：在测试前必须先选择产品型号。测试用仿真压力表在电脑显示器上显示测得的压力值，并按顺序显示机械压力开关通断时的压力值以及电子压力开关的输出电压值。测试完成时，计算机根据预先输入的产品标准与实际测得的数据进行对照，判断是否合格。数据浏览每次测得的数据按不同的测试日期、不同类型、不同型号存入计算机，用户可以在任何时候按产品类型浏览部分或全部测试数据，并给出合格率，同时可以将数据导出到EXCEL文件中作进一步分析。南京信息职业技术学院毕业设计(论文说明书作者马海威学号10911P30系部电子信息学院专业电子信息工程技术题目无功补偿控制器测试台指导教师邹传琴评阅教师完成时间:2021年5月10日毕业设计(论文中文摘要毕业设计(论文外文摘要目录1引言(42调试概述(53综合模块调试台(64调试板的硬件设计(74.1设计原理(74.2单片机与计算机接口(94.3投切开关(115调试板的软件设计(155.1总流程(155.2主程序(155.3定时器中断(176产品调试(196.1调试工艺三要素(206.2产品调试特点(217调试中常见故障排除(217.1主板不能烧录程序(217.2底板电源不正常(217.3控制板无通讯(227.4控制板无测量或测量不准确(227.5控制板控制功能不正常(228结束语(239致谢(2410参考资料(251引言在节能的社会主题下,无功补偿控制器应运而生,它降低了电压损耗,为社会节约了一笔可观的财富。而综合模块控制板的出现又提高了产品的性能和维护的方便性。传统测试台是由三相程控测试仪及计算机还有简易测试台组成,调试要在两个测试台上才能完成。根据测试的不便所设计的新测试板,它是通过双通道的单片机跟计算机相连。可以实现在一个测试台完成测试。新的测试板开关采用过零投切,当投入电容器时,先由微电脑控制器发出信号给开关电路,使之在等电压时投入电容器,微电脑的控制器紧接着又发信号给接触器,使其触点也闭合,将晶闸管开关电路短路,由于接触器J闭合后的接触电阻远小于开关电路导通时的电阻,达到了节能和延长开关电路使用寿命的目的。当需要切除电容器时控制器先发信号给接触器,使接触器触点J断开,此时开关电路处于导通状态,并由开关电路在电流过零时,将电容器切除。本方案的优点是:运行功耗低、涌流小、谐波影响小,制造成本低,开关电路和接触器的使用寿命长。本文将重点分析此测试板对FST-8MZ系列综合模块进行调试。FST-8MZ系列综合模块是0.4KV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元,晶闸管复合开关电路,线路保护单元,两台(△型或一台(Y型低压电力电容器构成。替代常规由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好,体积更小,功耗更低,价格更廉,节约成本更多,使用更加灵活,维护更加方便,使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。2调试概述2.1调试技术及特点调试是编好程序后,用各种手段进行查错和排错的过程。作为程序的正确性不仅仅表现在正常功能的完成上,更重要的是对意外情况的正确处理。调试技术包括调整和测试两部分。调整,主要是对电路参数的调整。一般是对电路中可调元器件,
