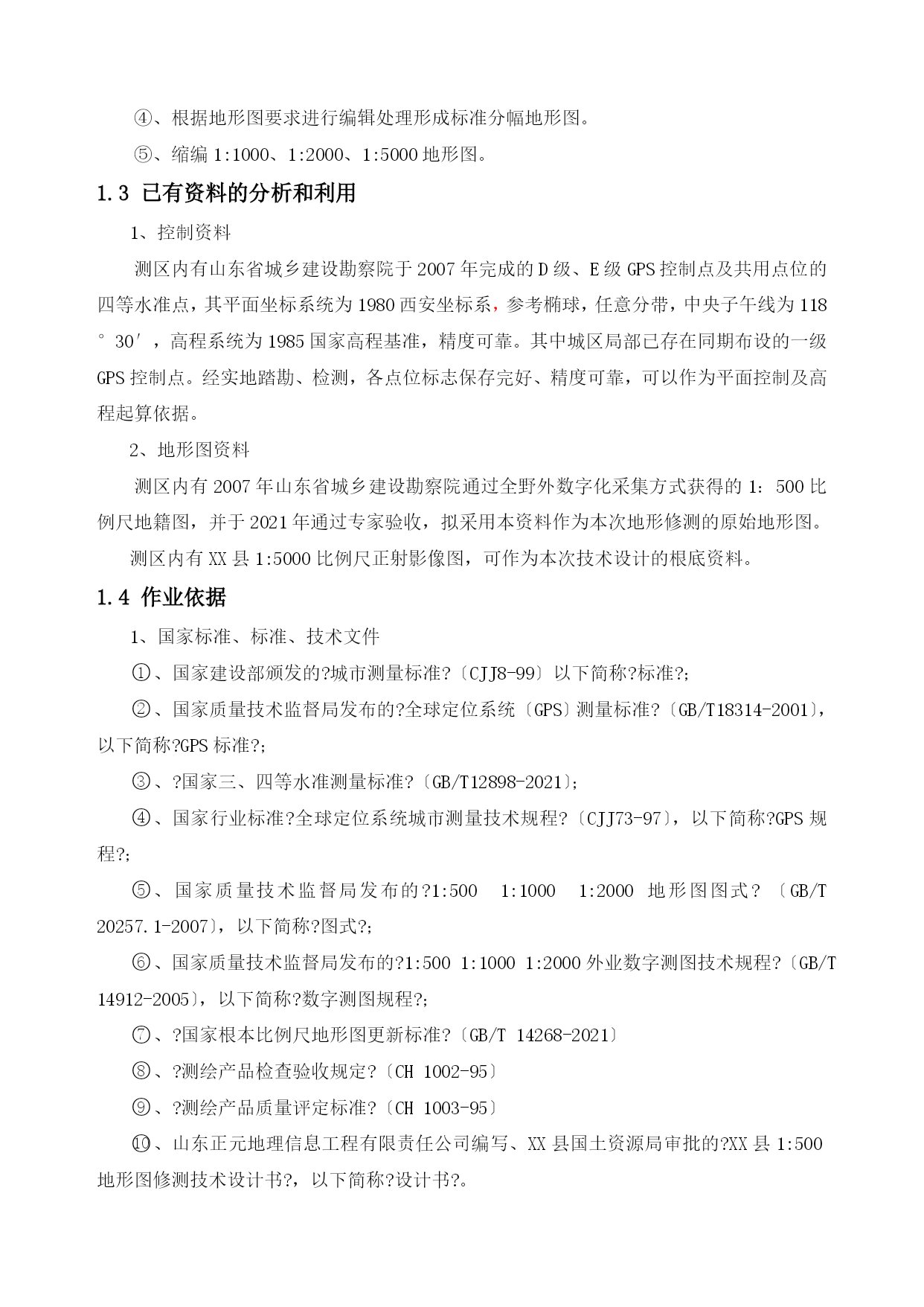

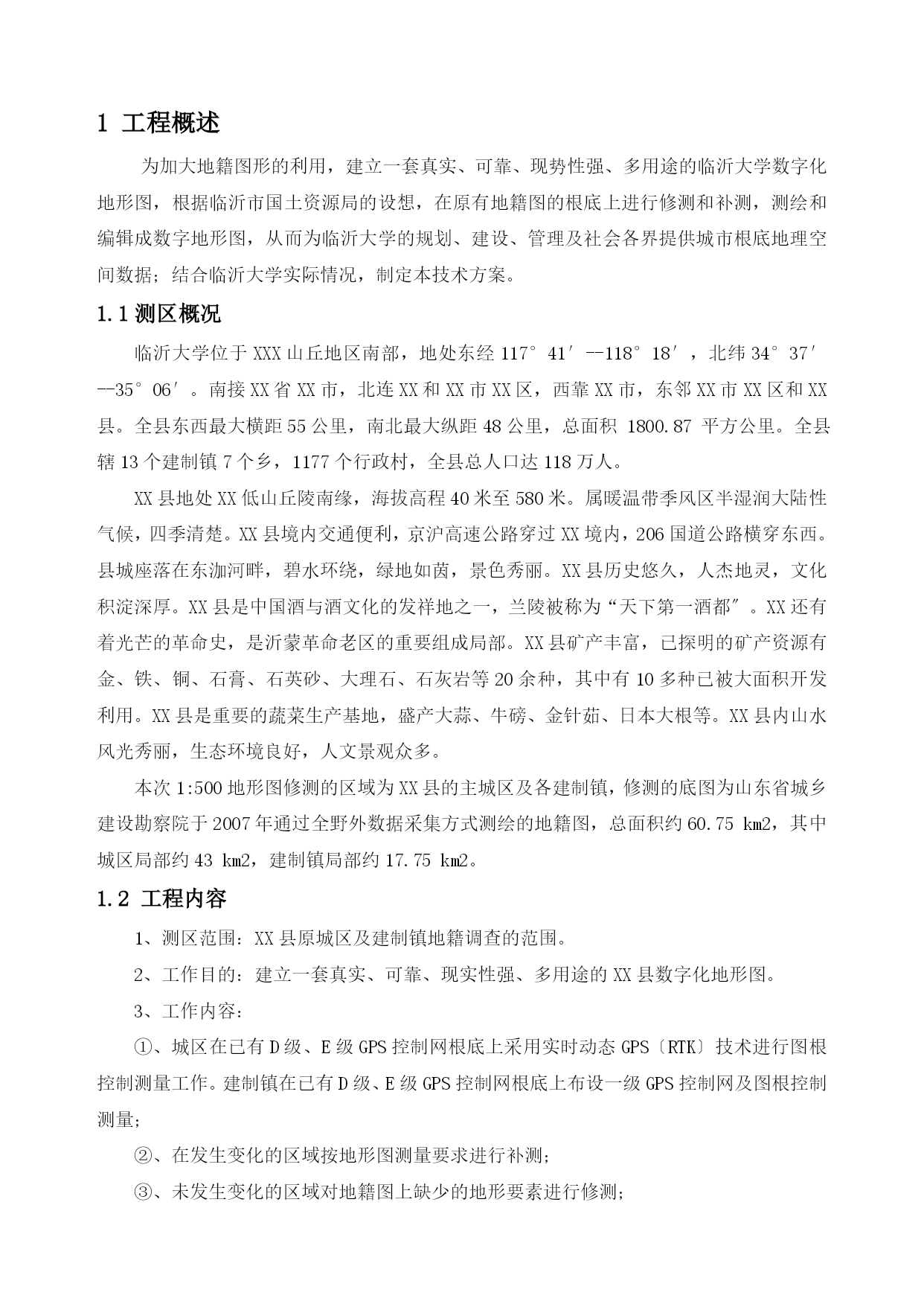

XX县1：500比例尺地形图测绘技术设计书【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）1工程概述为加大地籍图形的利用，建立一套真实、可靠、现势性强、多用途的临沂大学数字化地形图，根据临沂市国土资源局的设想，在原有地籍图的根底上进行修测和补测，测绘和编辑成数字地形图，从而为临沂大学的规划、建设、管理及社会各界提供城市根底地理空间数据；结合临沂大学实际情况，制定本技术方案。1.1测区概况临沂大学位于XXX山丘地区南部，地处东经117°41′--118°18′，北纬34°37′--35°06′。南接XX省XX市，北连XX和XX市XX区，西靠XX市，东邻XX市XX区和XX县。全县东西最大横距55公里，南北最大纵距48公里，总面积1800.87平方公里。全县辖13个建制镇7个乡，1177个行政村，全县总人口达118万人。XX县地处XX低山丘陵南缘，海拔高程40米至580米。属暖温带季风区半湿润大陆性气候，四季清楚。XX县境内交通便利，京沪高速公路穿过XX境内，206国道公路横穿东西。县城座落在东泇河畔，碧水环绕，绿地如茵，景色秀丽。XX县历史悠久，人杰地灵，文化积淀深厚。XX县是中国酒与酒文化的发祥地之一，兰陵被称为“天下第一酒都〞。XX还有着光芒的革命史，是沂蒙革命老区的重要组成局部。XX县矿产丰富，已探明的矿产资源有金、铁、铜、石膏、石英砂、大理石、石灰岩等20余种，其中有10多种已被大面积开发利用。XX县是重要的蔬菜生产基地，盛产大蒜、牛磅、金针茹、日本大根等。XX县内山水风光秀丽，生态环境良好，人文景观众多。本次1:500地形图修测的区域为XX县的主城区及各建制镇，修测的底图为山东省城乡建设勘察院于2007年通过全野外数据采集方式测绘的地籍图，总面积约60.75km2，其中城区局部约43km2，建制镇局部约17.75km2。1.2工程内容1、测区范围：XX县原城区及建制镇地籍调查的范围。2、工作目的：建立一套真实、可靠、现实性强、多用途的XX县数字化地形图。3、工作内容：①、城区在已有D级、E级GPS控制网根底上采用实时动态GPS〔RTK〕技术进行图根控制测量工作。建制镇在已有D级、E级GPS控制网根底上布设一级GPS控制网及图根控制测量；②、在发生变化的区域按地形图测量要求进行补测；③、未发生变化的区域对地籍图上缺少的地形要素进行修测；④、根据地形图要求进行编辑处理形成标准分幅地形图。⑤、缩编1:1000、1:2000、1:5000地形图。1.3已有资料的分析和利用1、控制资料测区内有山东省城乡建设勘察院于2007年完成的D级、E级GPS控制点及共用点位的四等水准点，其平面坐标系统为1980西安坐标系，参考椭球，任意分带，中央子午线为118°30′，高程系统为1985国家高程基准，精度可靠。其中城区局部已存在同期布设的一级GPS控制点。经实地踏勘、检测，各点位标志保存完好、精度可靠，可以作为平面控制及高程起算依据。2、地形图资料测区内有2007年山东省城乡建设勘察院通过全野外数字化采集方式获得的1：500比例尺地籍图，并于2021年通过专家验收，拟采用本资料作为本次地形修测的原始地形图。测区内有XX县1:5000比例尺正射影像图，可作为本次技术设计的根底资料。1.4作业依据1、国家标准、标准、技术文件eq\o\ac(○,1)、国家建设部颁发的?城市测量标准?〔CJJ8-99〕以下简称?标准?；eq\o\ac(○,2)、国家质量技术监督局发布的?全球定位系统〔GPS〕测量标准?〔GB/T18314-2001〕，以下简称?GPS标准?；eq\o\ac(○,3)、?国家三、四等水准测量标准?〔GB/T12898-2021〕；eq\o\ac(○,4)、国家行业标准?全球定位系统城市测量技术规程?〔CJJ73-97〕，以下简称?GPS规程?；eq\o\ac(○,5)、国家质量技术监督局发布的?1:5001:10001:2000地形图图式?〔GB/T20257.1-2007〕，以下简称?图式?；eq\o\ac(○,6)、国家质量技术监督局发布的?1:5001:10001:2000外业数字测图技术规程?〔GB/T14912-2005〕，以下简称?数字测图规程?；eq\o\ac(○,7)、?国家根本比例尺地形图更新标准?〔GB/T14268-2021〕eq\o\ac(○,8)、?测绘产品检查验收规定?〔CH1002-95〕eq\o\ac(○,9)、?测绘产品质量评定标准?〔CH1003-95〕eq\o\ac(○,10)、山东正元地理信息工程有限责任公司编写、XX县国土资源局审批的?X
