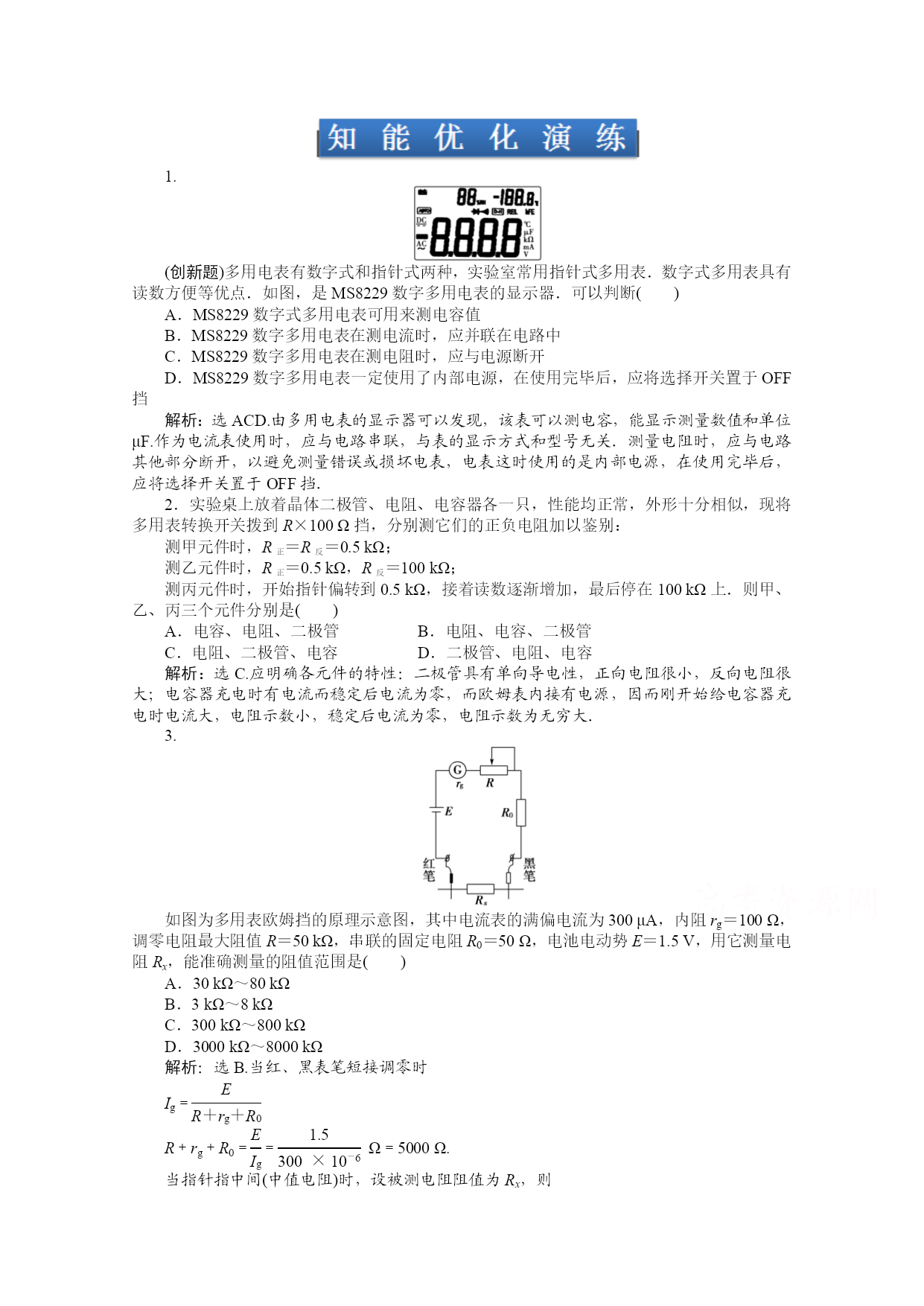

1.(创新题)多用电表有数字式和指针式两种，实验室常用指针式多用表．数字式多用表具有读数方便等优点．如图，是MS8229数字多用电表的显示器．可以判断()A．MS8229数字式多用电表可用来测电容值B．MS8229数字多用电表在测电流时，应并联在电路中C．MS8229数字多用电表在测电阻时，应与电源断开D．MS8229数字多用电表一定使用了内部电源，在使用完毕后，应将选择开关置于OFF挡解析：选ACD.由多用电表的显示器可以发现，该表可以测电容，能显示测量数值和单位μF.作为电流表使用时，应与电路串联，与表的显示方式和型号无关．测量电阻时，应与电路其他部分断开，以避免测量错误或损坏电表，电表这时使用的是内部电源，在使用完毕后，应将选择开关置于OFF挡．2．实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用表转换开关拨到R×100Ω挡，分别测它们的正负电阻加以鉴别：测甲元件时，R正＝R反＝0.5kΩ；测乙元件时，R正＝0.5kΩ，R反＝100kΩ；测丙元件时，开始指针偏转到0.5kΩ，接着读数逐渐增加，最后停在100kΩ上．则甲、乙、丙三个元件分别是()A．电容、电阻、二极管B．电阻、电容、二极管C．电阻、二极管、电容D．二极管、电阻、电容解析：选C.应明确各元件的特性：二极管具有单向导电性，正向电阻很小，反向电阻很大；电容器充电时有电流而稳定后电流为零，而欧姆表内接有电源，因而刚开始给电容器充电时电流大，电阻示数小，稳定后电流为零，电阻示数为无穷大．3.如图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻rg＝100Ω，调零电阻最大阻值R＝50kΩ，串联的固定电阻R0＝50Ω，电池电动势E＝1.5V，用它测量电阻Rx，能准确测量的阻值范围是()A．30kΩ～80kΩB．3kΩ～8kΩC．300kΩ～800kΩD．3000kΩ～8000kΩ解析：选B.当红、黑表笔短接调零时Ig＝eq\f(E,R＋rg＋R0)R＋rg＋R0＝eq\f(E,Ig)＝eq\f(1.5,300×10－6)Ω＝5000Ω.当指针指中间(中值电阻)时，设被测电阻阻值为Rx，则eq\f(Ig,2)＝eq\f(E,R＋rg＋R0＋Rx)Rx＝5000Ω.使用欧姆表读数时在中值电阻5kΩ左右读数最为准确，所以能准确测量的阻值范围是3kΩ～8kΩ.故B项正确．4．(2012·高考上海卷)在练习使用多用表的实验中(1)某同学连接的电路如图所示①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过__________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是__________的阻值；③若旋转选择开关，使其尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．(2)在使用多用表的欧姆挡测量电阻时，若()A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25ΩD．欧姆表内的电池使用时间太长，虽能完成调零，但测量值将略偏大解析：(1)若旋转选择开关，使尖端对准直流电流挡，此时多用表与R1串联，测量的是R1的电流．②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，测量的应是R1与R2串联后的阻值．③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时多用表并联在电源两端和R2两端，此时测得的是R2(或电源)两端的电压．(2)双手捏住两表笔金属杆，相当于人体与电阻并联，测量值将偏小，A错；测量时发现指针偏离中央刻度过大，若靠近0Ω，则要减小倍率，若靠近∞处，则要增大倍率，所以B错；选择“×10”倍率测量时发现指针位于20与30正中间，因为刻度是越大越密，则测量值小于250Ω，所以C错；欧姆表内的电池使用时间太长，电动势减小，中值电阻要减小，仍使用原来的刻度，读数要偏大，所以D正确．答案：(1)①R1②R1和R2串联③R2(或电源)(2)D5．(2011·高考北京卷)(1)用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得
