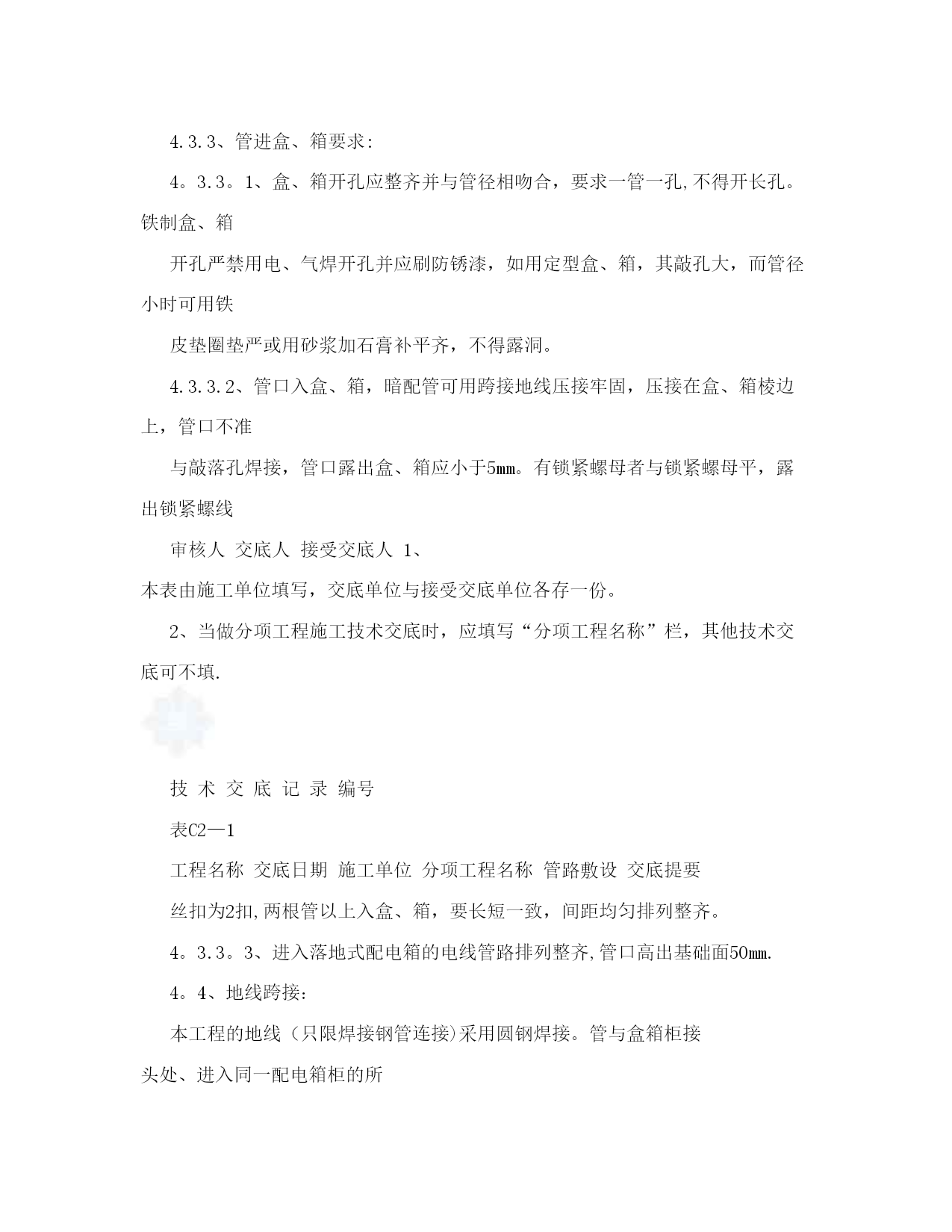

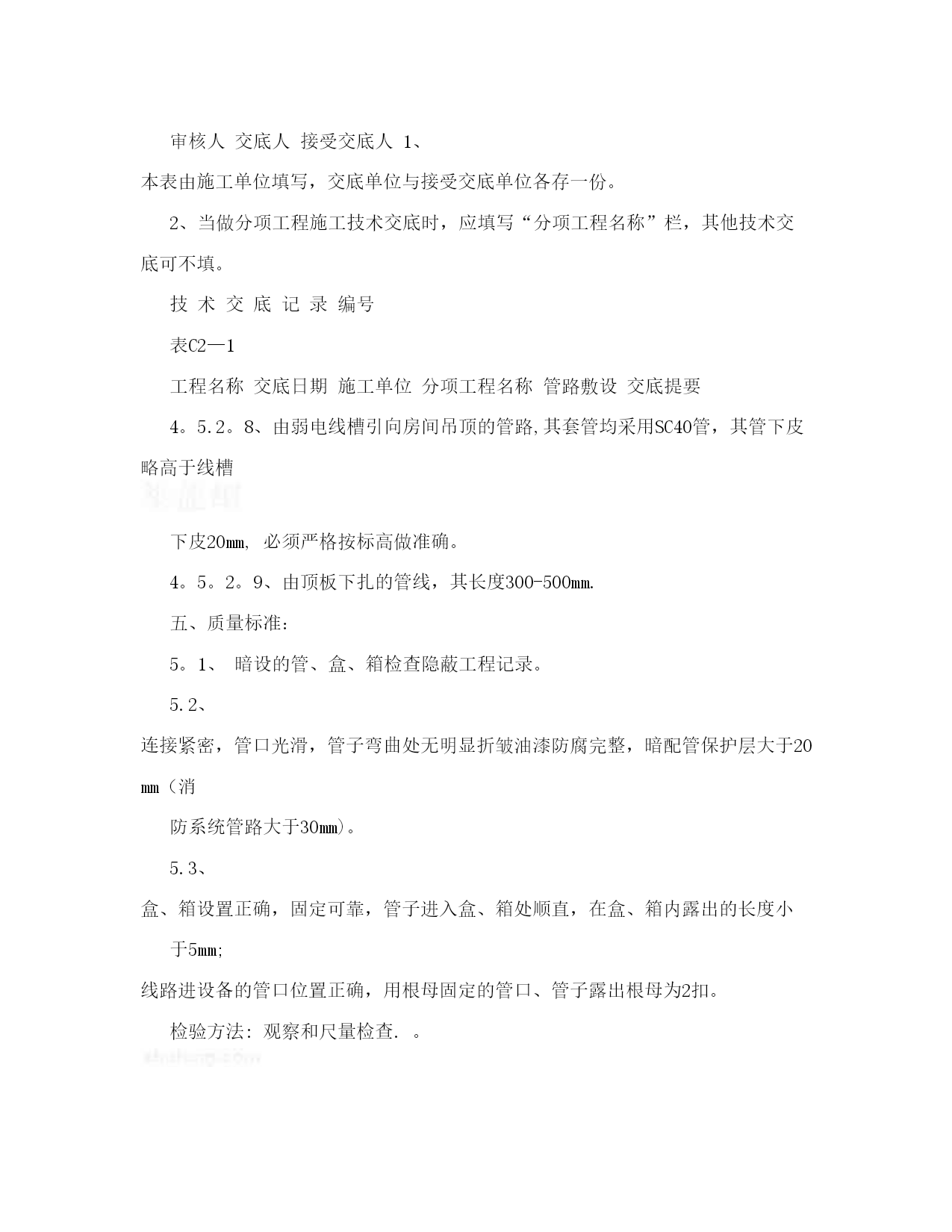

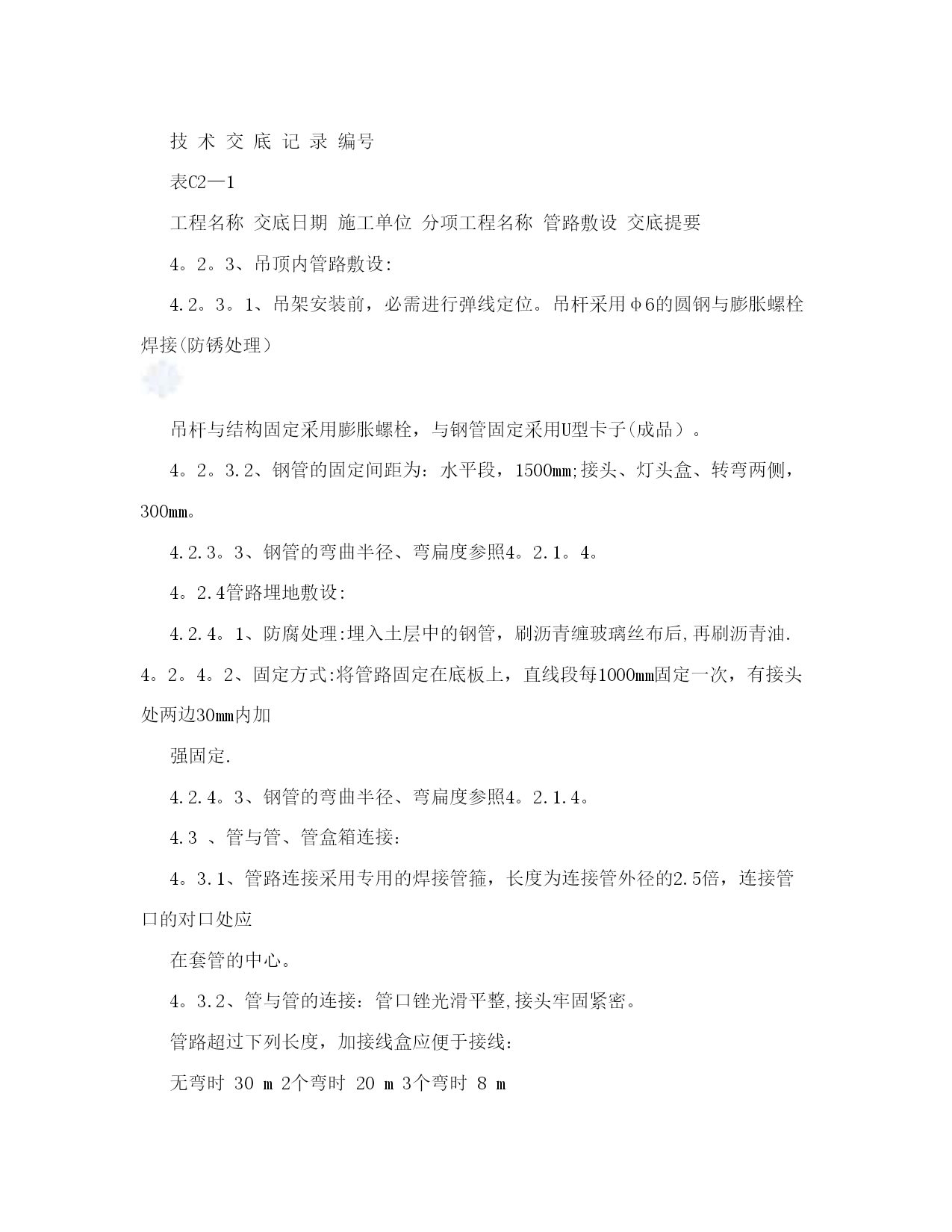

电气施工技术交底【实用文档】doc文档可直接使用可编辑，欢迎下载电气施工技术交底技术交底记录编号表C2—1工程名称交底日期施工单位分项工程名称管路敷设交底提要一。材料要求本工程使用的焊接钢管有：SC15（22）、SC20（27)、SC25(34）、SC32（43）、SC40(48)SC50(60)、SC70（76)、SC80（89）、SC100（115)(括号里为钢管外径，单位:mm).套接紧定式钢导管:JDG16、JDG20、JDG25、JDG32、JDG40（套接紧定式钢导管的管壁均许必须为16mm）。1.1、钢管壁厚均匀，焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象，JDG管镀锌外表层完整，无剥落现象，并有产品合格证、质量检验报告、原材材质证明。1。2、焊接管箍、锁紧螺母(根母）用于管与管、管与盒连接。管箍的长度不小于线管外径的2.5倍，镀锌层完整无剥落，无劈裂两端光滑无毛刺。根母外形完好,丝扣清晰.1。3、铁制灯头盒(T4系列)、接线盒(86H70、86H80、86H90）等,镀锌层无剥落,无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全，并有产品合格证、质量检验报告、3C证书。1。4、地线:焊接钢管采用φ6、φ8、φ10圆钢作为跨接地线。1.5、圆钢φ6、镀锌扁钢（40×4)、角钢(30×3)等材质应符合国家有关规范要求，镀锌层无损，并有产品合格证。1.6、螺丝、螺栓、胀管、螺母、垫圈等应采用镀锌件。1.7、楼里所用焊接钢管使用前必须用螺纹钢筋进行管内拉毛处理，方可使用.1.8、其它材料:铅丝、电焊条、防锈漆、水泥、机油等,无过期变质现象。二、主要机具:2.1、煨管器、液压煨管器,压力案子、套丝机、套管机.2.2、手锤、錾子、钢锯、扁锉、圆锉、活板子、鱼尾钳。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填.技术交底记录编号表C2-1工程名称交底日期施工单位分项工程名称管路敷设交底提要2.3、铅笔、皮尺、水平尺、线坠、油桶、油刷粉线袋。2。4、切割机、电焊机、手电钻、台钻、钻头、绝缘手套、工具袋、工具箱、高凳等。三、作业条件:3.1、现浇混凝土板内配管在底层钢筋绑扎完后，并验收合格后，根据施工图尺寸位置配合土建施工。3.2、随大模板现浇混凝土墙配管，土建钢筋绑扎完毕，并验收合格后,按墙体线配管.3。3、随墙(砌体)配合施工立管.3.4、吊顶内楼板处理完毕,达到吊顶要求时，进行吊顶内管路敷设。四、操作工艺4.1、工艺流程：一次、二次结构管路敷设:测定管盒位置？管路敷设(管路、管盒连接)?跨接地线管盒预制加工吊顶内管路敷设:测定管盒位置?管路敷设(管路、管盒连接)?跨接地线管盒预制加工回填土内管路敷设：测定管盒位置？管路敷设(管路、管盒连接）？跨接地线?防腐处理管盒预制加工4。2、暗配管敷设要求：4。2.1、一次结构内管路敷设:4。2。1.1、管路走向合理，管进盒内外锁母齐全.钢管固定采用绑丝在钢筋上绑扎（间距小于一米)，管口、接线盒进行封堵防止了混凝土的灌入.4.2.1.2接线盒的固定:将接线盒固定于辅助钢筋，再将辅助钢筋绑扎在墙体钢筋上，钢管固定也采用铁丝在墙体钢筋上绑扎(间距小于一米）,管口、接线盒进行封堵防止了混审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填。技术交底记录编号表C2-1工程名称交底日期施工单位分项工程名称管路敷设交底提要凝土的灌入。4。2.1.3、管与管之间的接头采用了焊接管箍，管与盒之间的连接采用了锁母,露出锁母的丝扣为2扣。4.2。1。4、暗配的电线管路宜沿最近的路线敷设，并减少弯曲,不多于三个弯，埋入墙或混凝土墙内的距离表面净距不应小20mm（消防系统管路不小于30mm），弯曲半径不能小于10D.弯扁不大于10％。4。2.1.5、管与盒之间的跨接地线规格为：a、管径SC15,SC40采用Φ6圆钢.b、管径SC50,SC65采用Φ10的圆钢。c、管径在SC70以上采用Φ,圆钢,根.跨接地线双面焊接，焊接面不小于该管截面的，倍，焊缝均匀、牢固,焊接处清除药皮,刷防腐漆(砼内不刷)。4。2.2、二次切体内管路敷设：4.2.2。1、随墙（砌体)配管：砖墙、空心砖墙配合砌墙立管时，该管最好放在墙中心（以保证接线盒出墙尺寸为准，出墙距离在墙体抹灰前贴饼时校核），口向上者要堵好。4.2。2。2、为使盒子平整，标高准确,将管先立偏高200mm左右，然后将盒子
